精益管理LED看板

讯鹏外贸生产管理电子看板(开发软件)

产品规格:680mm(宽)*570mm(高)*70mm(厚)

显示尺寸:2.3寸,3.75点阵

边框材质:黑色铝合金

控制方式:红外遥控器+上位机软件

一、电子看板功能要求描述

1.项目栏(即条屏部分):由上位机软件及遥控器编辑输入下发看板实现

2.目标产量栏(TARGET):由上位机软件编辑输入下发看板实现,通过节拍时间自动累计产

  品,目标产量为一个理论产量,当设定节拍时间为5 秒时,节拍时间计时5 秒后,目标产

  量自动加“1”。

3.实际产量栏(ACTUAL):由外置计数关电开关实现,在看板正常工作时间段及计数开关开

  启情况下,产品每经过计数光电开关一次,实际产量加“1”。

4.达成率栏(ACHIEVE):计算公式达成率=实际产量÷目标产量×100%

  显示范围默认达成率≦9.99%,保留2 位小数;≧10.0%保留1 位小数。

5.时间栏:北京时间自动走时,看板时间通过遥控器或也上位机软件校时修改。

6.看板可支持外置计数信号输入,且4 路同时输入时,可累计。

7.外置提示警灯:通过生产效率达成与否控制,生产效率标准通过遥控器和上位机软件修改编辑,

  当实际效率﹤设定值,亮红灯;当实际效率>设定值,亮绿灯。

二、上位机软功能说明

1.上位机与看板通讯能够具备以下功能(以下功能是根据需方提供资料,双方友好协商达成,)

1.控制电子看板开启和关闭按钮,可控制电子看板显示屏开和关

2.控制电子看板进行计数开始开关;停止计数开关

3.控制电子看板清零开关(清零目标产量及实际产量值)

4.看板校时功能,看板时间通过手动遥控器或也上位机软件校时修改。

5.新增加看板功能

6.删除看板功能

7.看板功能属性修改功能,修改对应看板属性栏传输到看板可更新看板电子屏显示

  注:流水线项目、生产机种名称、目标产量、实际产量等(条屏部分内容)。详见软件界面图。

8.设定看板工作时间段及节拍(CT)时间;

  注:工作时间段:12 个时段;

      节拍(CT)时间:分:秒:毫秒显示59:59.001 此值可编辑设置毫秒精确到0.001 秒

      自动清零:该值可以通过软件设定。

9.可查看看板与电脑通讯是否良好功能

10.设定看板警灯提示值,并在软件主界面能显示,简称“阀值”

11.PC 可实时查看当前生产数据,即更新实时数据,可设定运行参数,即定时读取看板数据

12.可设置3 个自动开启看板工作时间点(相当于3 个班次)。根据设置时间点,看板即可

   启动开机工作。到点换班即自动清零(目标产量和实际产量),条屏部分内容保持不变。

13.看板据有读/发数据功能

三、软件界面

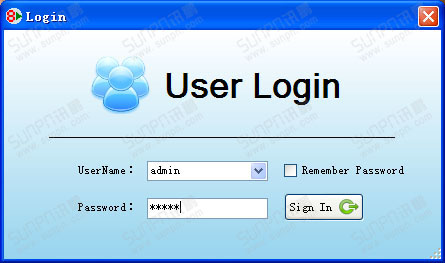

1.进入界面

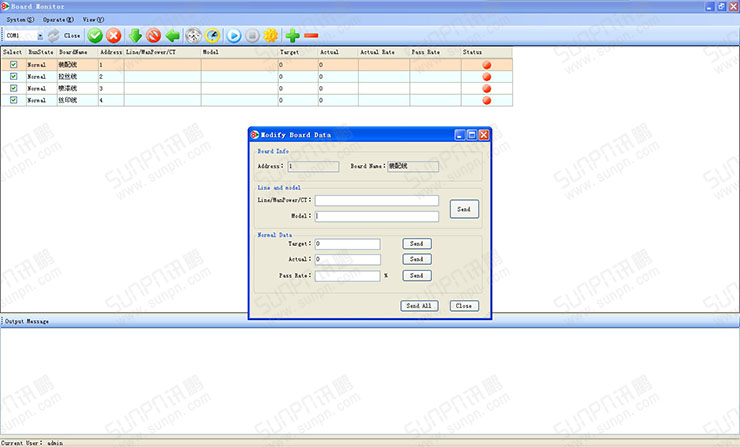

2.管理界面



[6206]

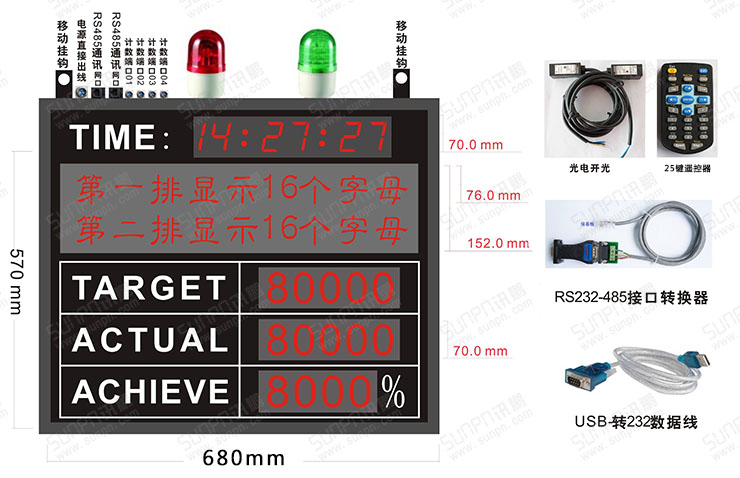

电子看板设计图
