车间看板管理系统

工位报警生产线液晶电子看板

控制盒参数:
产品规格:200mm*230mm*38mm
边框材质:黑色烤漆铁盒
控制方式:鼠标键盘

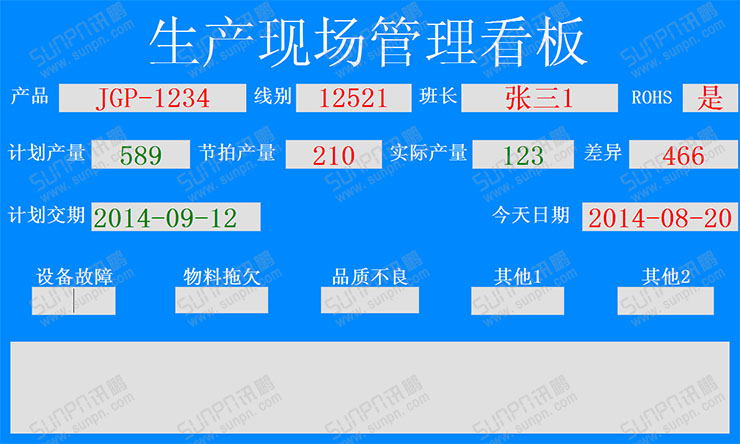

看板显示界面




看板功能简述:
1.产品/线别/班长/ROHS/计划产量通过键盘输入修改(双击显示框修改);
2.节拍产量:根据设置的节拍时间自动递增(直接双击节拍产量文字修改节拍时间);
3.实际产量通过反射光电开关计数累加,可双击实际产量文字设置步进长度、光电闭合时间和延时时间;
4.差异=计划-实际,自动计算;
5.计划交期:键盘输入修改(双击显示框修改);
6.现在时间:键盘输入修改(双击显示框修改),自动运行;
7.当节拍产量大于实际产量时,节拍产量栏变成红色显示,提醒人员注意;

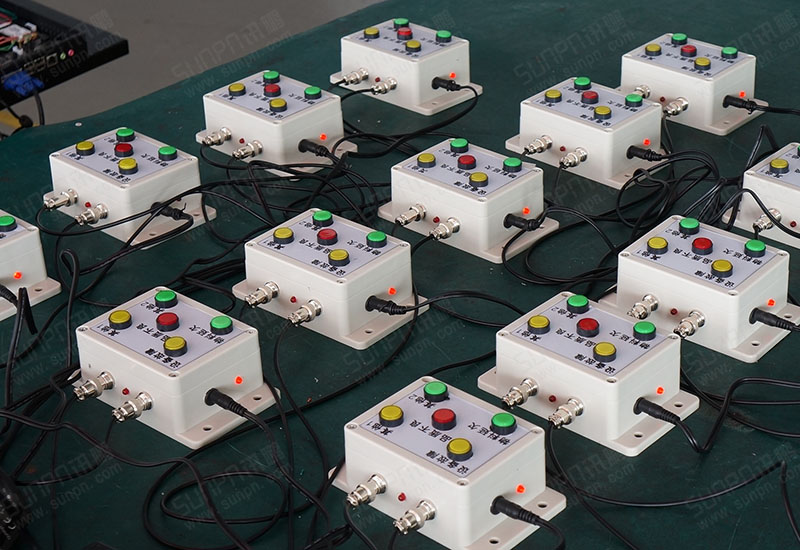

8.设备故障,物料延欠,品质不良,其它1,其它2五种信息通过工位按钮盒控制(RS485通讯连接),一个工位按钮盒有五个按钮,一条生产线13个工位,共65个按钮,每个按钮对应软件界面的位置显示,如有一个或以上的工位按下同一个报警,则显示最后一个的序号,并同时显示在下面的字幕栏,超出三个工位报警,字幕滚动显示(软件后台记录每个工位报价时间点),每报警一次,内置蜂鸣器响一声;
9.软件后台可自动保存看板数据并设置导出表格。

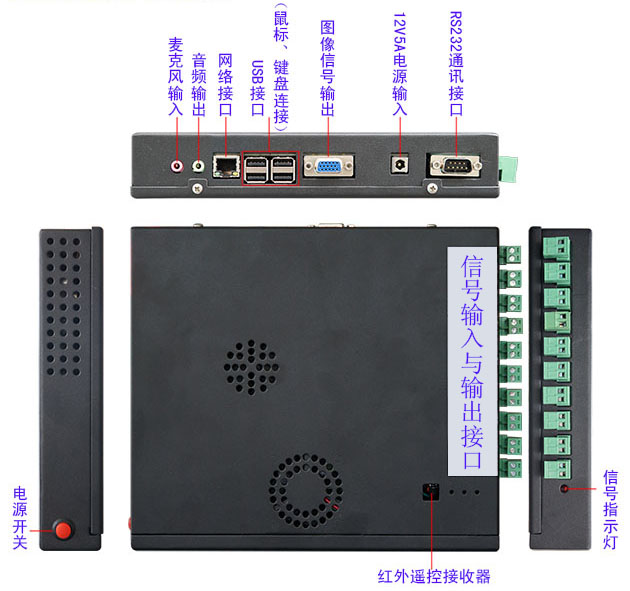

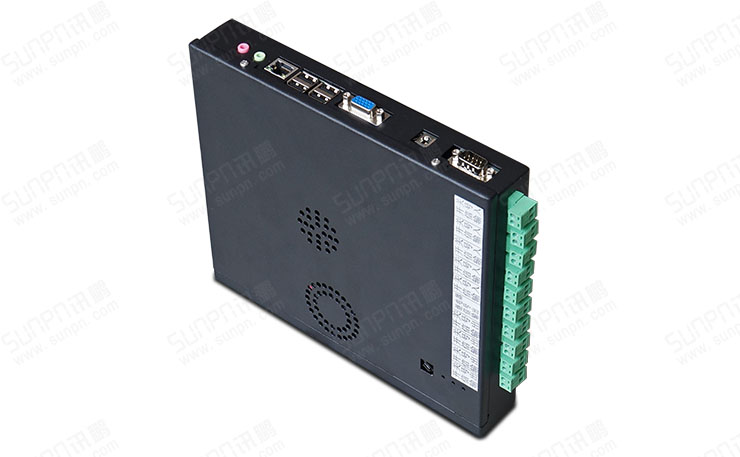

液晶看板信号转接器


液晶看板:更美观的电子看板,更灵活生动的生产管理,企业实力更好的体现方式.

  1. 液晶看板由电视机、看板信号转接器、软件、计数配件和报警配件等组成。
    2.控制盒具有电脑的基本功能,可外接电脑鼠标和键盘,操作更灵活方便;
      也可连接局域网和外网,传输资料更简便快捷.
    3.信号预留接口可连接计数信号的输入和报警等信号的输出(接口可扩展)。
    4.控制盒预留RS485通讯,可统一管理多台或更多的液晶看板.
    5.软件界面和看板功能可按客户要求设计,后期可灵活升级软件界面和看板功能而无
      需另置硬件,可最大限度的节省看板升级的成本。且显示美观多变,是电子看板的
      大势所趋。
