室内足球比分液晶显示电子看板系统

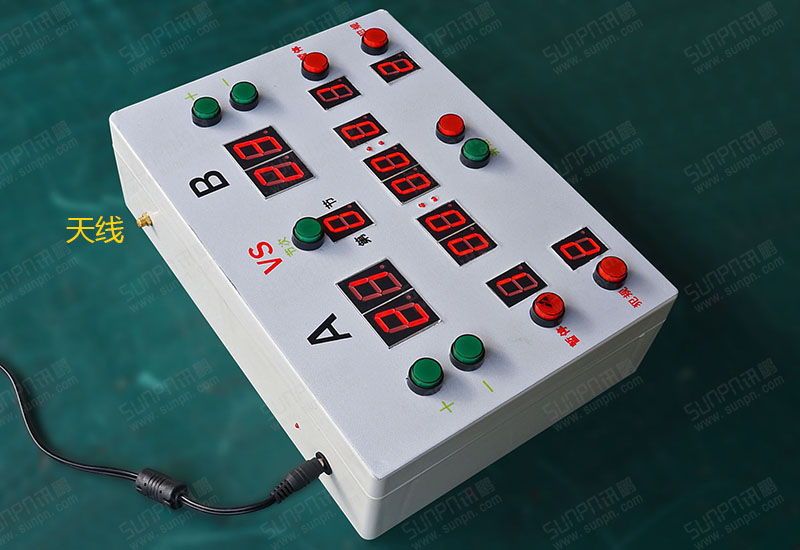

按钮盒参数:
产品规格:290mm(宽)*210mm(高)*100mm(厚)
显示尺寸:0.8寸
边框材质:米色塑料
控制方式:红外遥控器+按钮

信号转接器参数:
产品规格:200mm*230mm*38mm
边框材质:黑色烤漆铁盒
控制方式:鼠标键盘

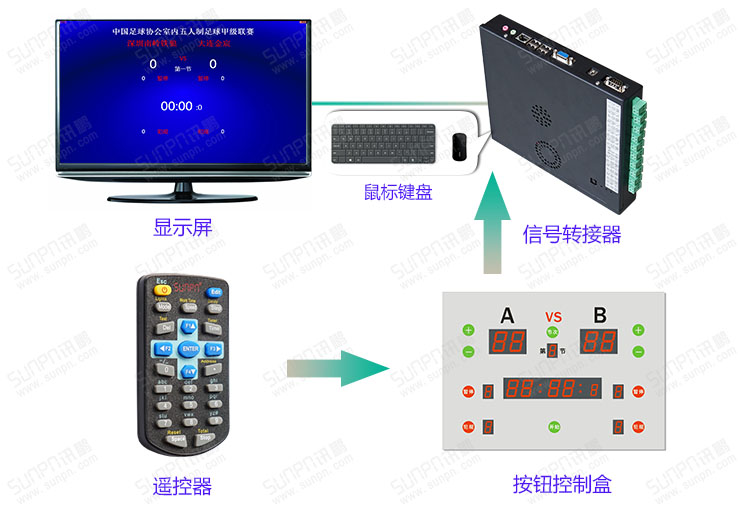

足球比分液晶看板系统结构示意图


  1. 比赛时长通过遥控器编辑和软件输入;

  2. 比赛中通过按钮控制盒输入比分和犯规次数等数据,无线发送至信号转接器;

  3. 信号转接器接收控制盒数据并输出液晶屏显示。

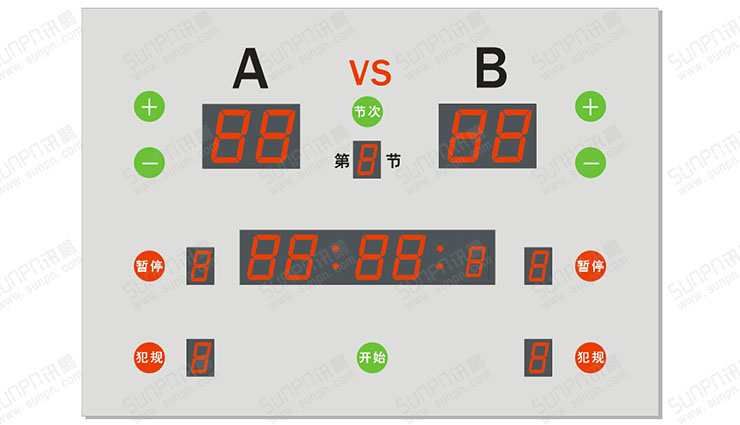

按钮控制盒操作和产品功能说明:


1.  A/B加减按钮:可任意调整A/B比分数据;
2.  节次按钮:切换节数,可选0、1、2,其中:0为设置参数之用,不能倒计时;
    1、2为比赛节数,切换节数后时间复位并且节数闪烁,按开始按钮可开始倒计时(倒计完后停止,
    进行下一节,需手动切换;切换后暂停/犯规记录清零。只有当节数为0时,才遥控设置时间。)。
3.  A/B暂停按钮:每按一次对应方增加1,且数字闪烁,暂停计时,范围0~9;再按则数字停止闪烁,继续倒计时。
4.  A/B犯规按钮:每按一次对应方加1,范围0~9。
5.  暂停按钮:暂停倒计时,开始计时后才有用。
6. 比赛时长通过遥控器输入或通过安装于液晶控制器内的软件输入(外接键盘鼠标)。
7. 液晶屏上的比赛队伍等汉字均通过软件直接输入。

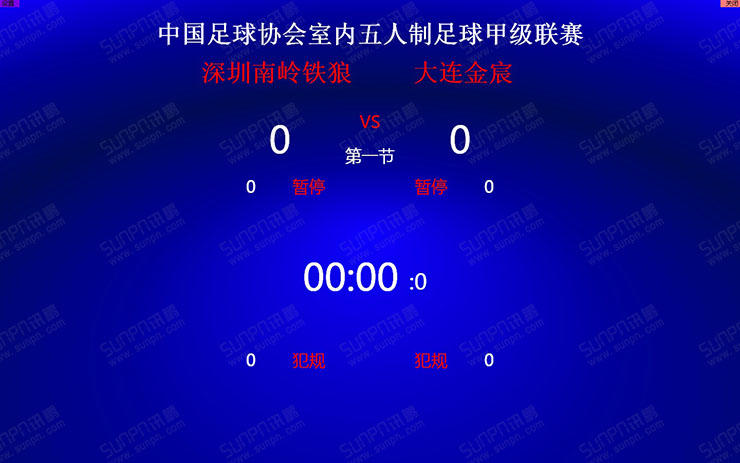

软件编辑与显示界面(直接通过鼠标键盘修改文字等)
