MES系统配套硬件

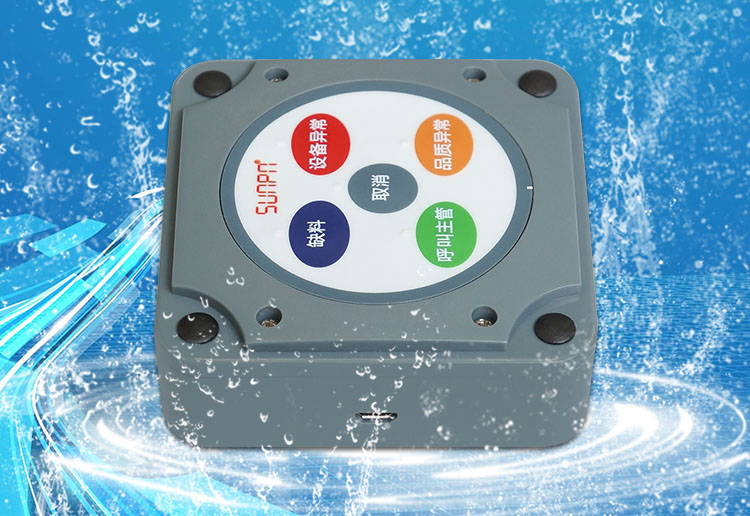

无线安灯按钮盒

       讯鹏无线安灯按钮盒是与LED安灯看板或液晶看板系统配套使用的感应层产品,由按钮盒触发报警按钮,再通过小功率435模块发送至显示看板和软件后台,看板则显示对应的文字或点亮对应的报警灯。电源方面无线安灯按钮盒通过安装2节AA电池供电,给予生产报警工位极大的方便与灵活性,并且传输距离可达到200M,大大拓宽了无线产品的应用领域。

       无线安灯系统是收集生产线上有关设备、生产以及管理等多方面信息,在对这些信息进行处理后,系统控制分布在整个车间的指示灯、声音报警系统,同时将信息推送到现场的LED/LCD显示设备或者相关人员的手机等。

       在工位安装无线按键开关,当出现问题时,可及时通过无线网络反映到主机,通知其它部门解决,并可由计算机记录、分析问题频率。可以应用于生产工艺流程的所有相关者,包括:生产岗位人员、生产组长、生产主管、质量工程师、质量主管、制造工程师、物料管理员、采购主管、设备维护工程师、设备主管、生产厂长等。

        SP-AD433A是讯鹏科技自主研发的一款工业级无线呼叫终端,产品采用GFSK调频技术,信号覆盖范围广、稳定性强;通讯采用双向通讯,并带LED状态指示灯,可确保信号正确到达;在功耗方面做了专门的优化设计,两节AA电池通常可使用2-5年;产品可广泛应用于工业呼叫现场,安灯系统等领域。


无线安灯系统


无线安灯系统


无线安灯系统



无线安灯按钮盒参数


产品型号:SP-AD433

电源规格:两节AA电池(DC3V)

工作电流:待机30uA ,发射平均电流60mA,峰值100mA

工作频率:431.5M-435M(默认435M)

调制方式:GFSK

频道间隔:500KHZ

信道数量:8信道

无线发射功率:最大20dBm

接收灵敏度:-116dBm

传输距离:室外空旷不小于200米(具体视环境而定)

通信模式:双向通信

通信协议:SUNPN协议 & MODBUS RTU协议

外部接口:micro USB接口(程序下载&串口通讯)

串口速率:默认9600bps

天线接口:内置天线

工作温度:-25~65℃

相对湿度:10%~90%无冷凝

产品材质:ABS工程塑料

外形尺寸:85mm× 85mm×30 mm

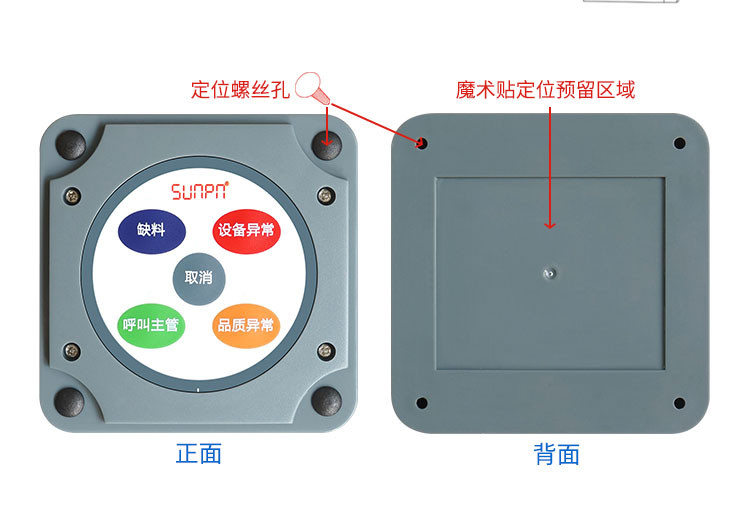

安装方式:魔术贴 & 螺丝安装


讯鹏淘宝直营店


无线安灯按钮盒配置说明与按键操作说明


1.按钮盒参数配置说明

按钮盒通过配置软件可方便简单的对按钮盒的地址、无线信道、MODBUS设备地址、

MODBUS寄存器地址等相关参数进行配置,配置说明见《SP-AD433A无线按钮盒配

置软件使用说明》,产品出厂可按用户应用需要预先配好。


2.按键操作说明

按钮盒每个按键都可以表示三种状态“0”“1”“2”(软件可配置1~3种状态),

“0”为关闭状态(指示灯灭),“1”为打开状态(指示灯亮),“2”为其它状态(指示

灯慢速闪烁,10分钟后指示灯停止闪烁)。中间按钮可配置为是否有取消键功能(默

认为取消键功能),取消键只有“1”状态,它可联动取消其它所有按键的状态指示。

按钮盒按键按下时传输无线数据,成功收到应答并对应的指示灯指示,如果通讯不成

功则指示灯快速闪烁提示。通讯报文详见《SP-AD433A无线按钮盒通讯协议》。


无线安灯按钮盒系统架构


无线安灯系统

无线安灯按钮盒应用场景


无线安灯系统

无线安灯系统

无线安灯系统

无线安灯系统现场案例

无线安灯系统


无线安灯系统定制参考


无线安灯系统
