车间看板管理系统

曲线图表LCD液晶电子看板

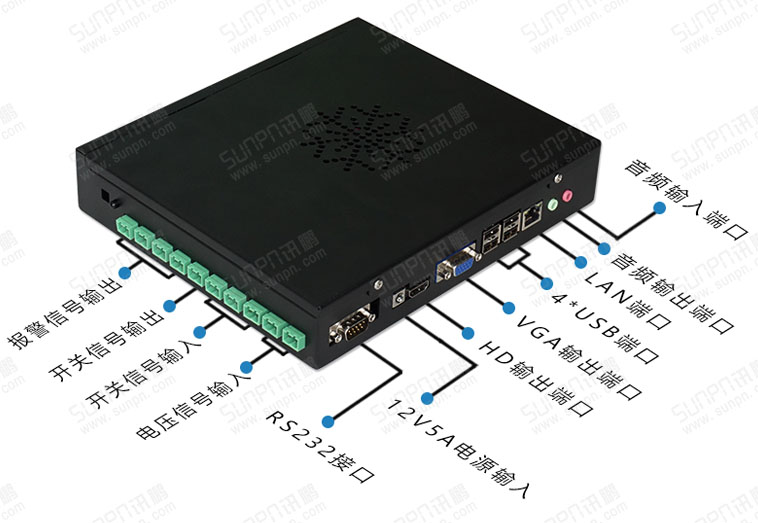

控制盒参数:
产品规格:200mm*230mm*38mm
边框材质:黑色烤漆铁盒
控制方式:红外遥控器+鼠标键盘+上位机软件

LCD液晶看板软件功能:电子看板包含两个界面

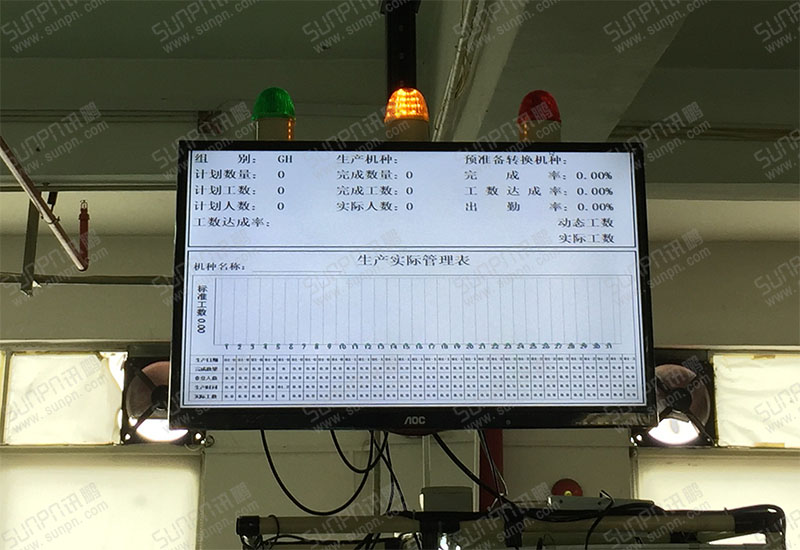

界面一:数据界面

1、接受扫描枪计数(扫描枪需为串口扫描枪)

2、生产信息由生产计划导入

3、手动选择生产信息进行生产

4、保存生产数据至数据库(SQL 数据库),手动导入Excel表格。

5、通过图表实时显示当月选定产品生产曲线图

6、生产数据查询及EXCEL报表导出(报表格式:默认)

7、组别、生产几种、计划数量、完成数量、完成率(完成率=完成数量/计划数量)、计划工数、完成工数、工数达成率(工数达成率=完成完成工数/计划工数)自动采集、自动显示。

8、工数达成率用颜色区分,动态工数为蓝色,实际工数为绿色通过软件自动采集、自动运行,实际工数超出计划工数时动态显示绿色(同时亮绿灯),实际工数与计划工数相同时动态显示黄色(同时亮黄灯),实际工数低于计划工数时动态显示红色(同时亮红灯)。

9、预准备转换机种由用户手动导入,计划人数由生产计划导入,出勤率自动计算。(出勤率=实际人数/计划人数)

界面二:曲线图界面

1、紫色柱形图为当天计划工数,计划导入。 (数据在右侧Y轴显示)计划工速=计划产量*标准工数

2、红色柱形图为当天实际工数,数据通过扫描枪采集显示。 (数据在右侧Y轴显示)实际工数=实际产量*标准工数

3、蓝色曲线图为当月计划工数累计,每天计划工数相加。(数据在左侧Y轴显示)

4、红色曲线图为当月实际工数累计,每天实际工数相加。(数据在左侧Y轴显示)

5、黄色区域为当天8小时固定计划工数,计划导入,(数据在右侧Y轴显示)

6、黑色曲线图为当天8小时保有工数,定时工数*90%。(数据在右侧Y轴显示)

7、組別品番別進捗率为每组各几种当月累计百分比,月计划导入,当月每天实际台数累计相加所得。(例:当月计划3000台,实际完成1500台,系统会自动计算出完成50%。当月计划3000台,实际未生产,系统会自动显示—100%。
