我公司深圳市讯鹏科技由最初精益管理电子看板制造商全面转型升级为数字化工厂硬件集成商。专为生产型企业提供一站式MES硬件定制方案及生产管理系统软件开发。涉及生产现场的产量数据、设备与产线的运行状态、人员信息的实时数据采集与监控。主要产品有:LED/LCD电子看板管理系统、无线安灯呼叫系统、SOP+多功能作业指导书系统、智能仓库管理系统、智能工业网关、PLC设备数据采集器、MES专用工业平板、MES工位机、RFID射频识别系统、条码扫描器等。



安灯系统拓扑图




安灯系统构架描述
软件服务器:存储数据资料。
软件客户端:管理与查看数据。
工位操作端:通过按钮盒操作报警、警灯同步显示报警信息。
液晶看板显示端:显示工位报警数据。
手机查看端:通过微信公众号接收工位报警信息。

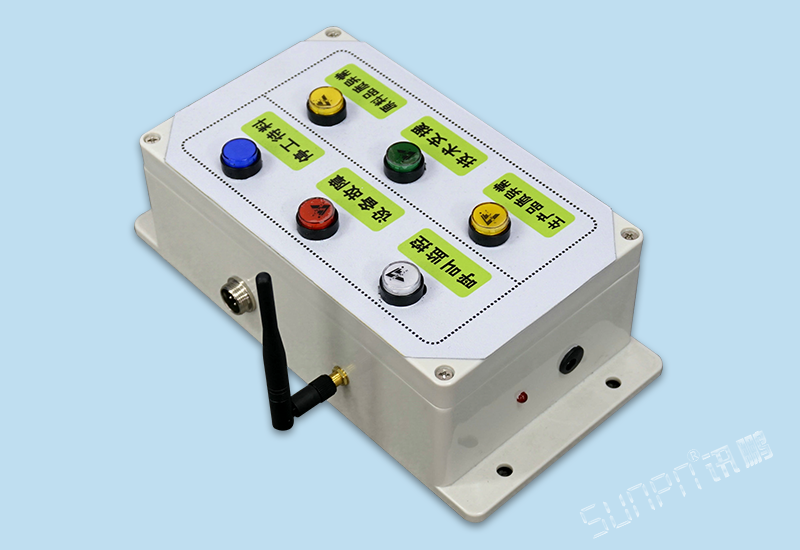

安灯系统工位报警操作端效果图



安灯系统液晶看板显示端

安灯系统显示端

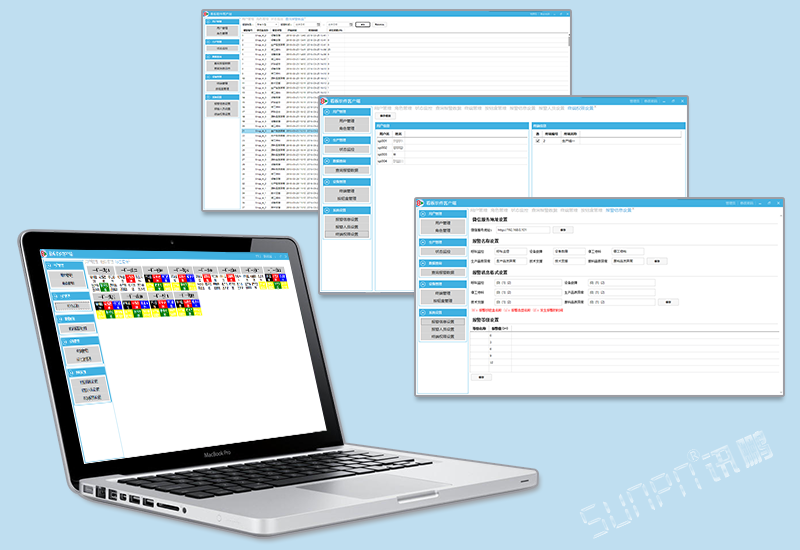

安灯系统软件客户端

安灯系统

讯鹏淘宝直营店

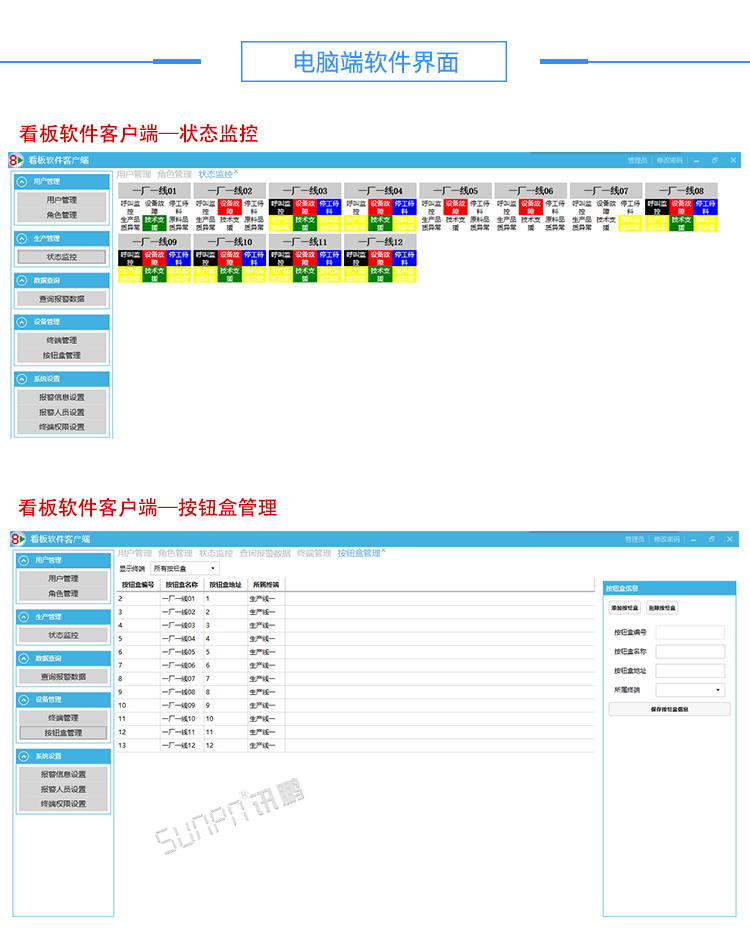

安灯系统界面

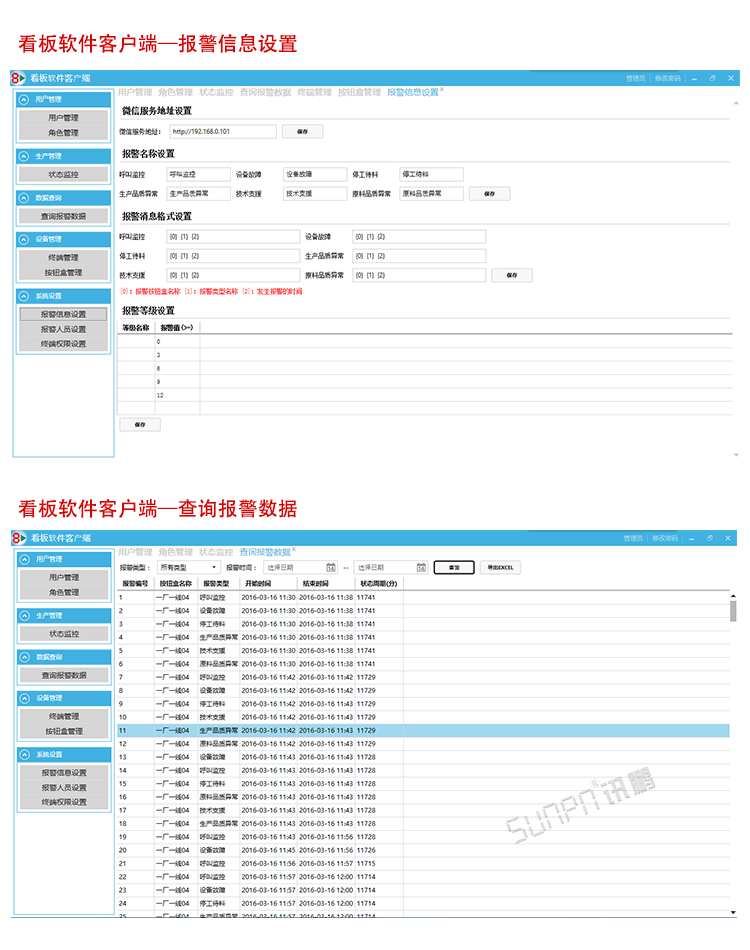

安灯系统软件

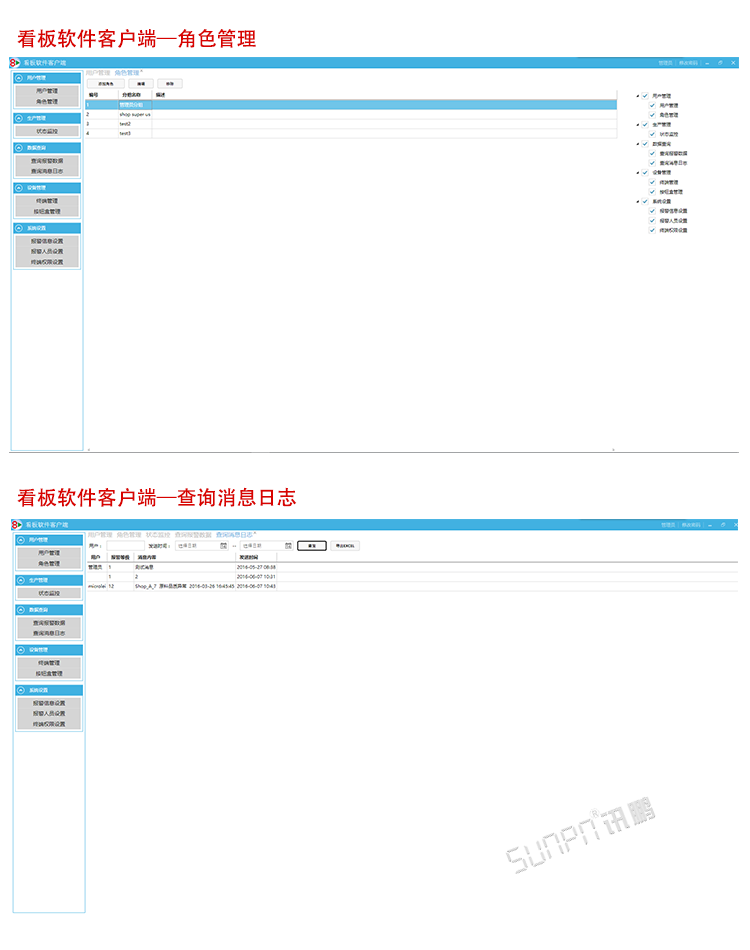

安灯系统软件

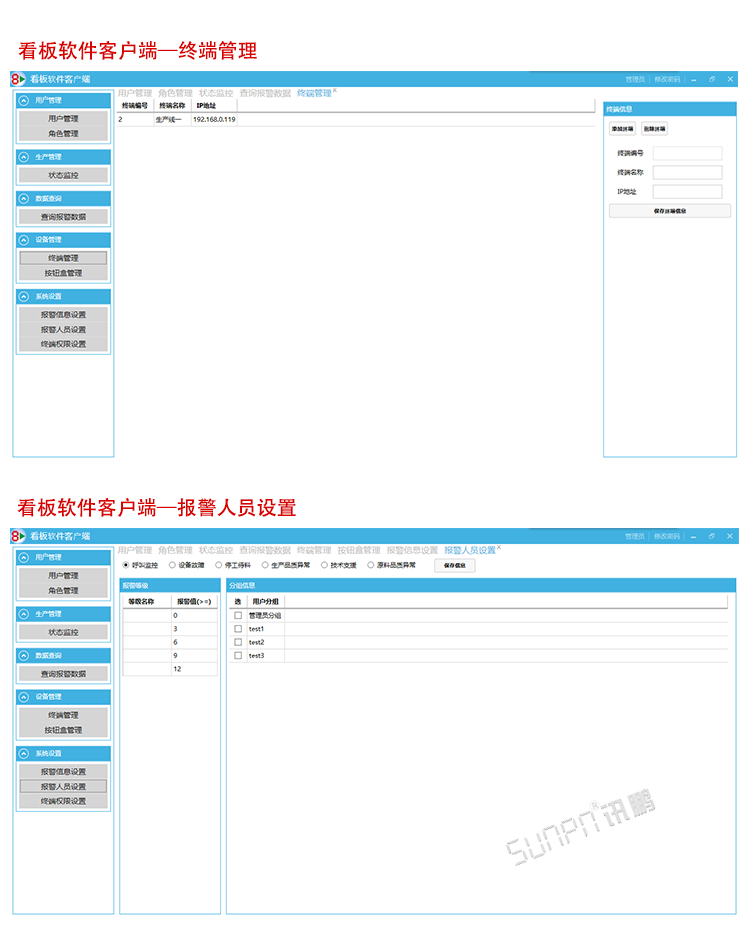

安灯系统软件

安灯系统

安灯系统手机微信端

微信报警看板系统


微信报警看板系统


安灯系统

安灯系统


安灯系统功能介绍
①功能说明:
  a、呼叫安灯盒通过无线信号发送至液晶显示接收端,无线信号150米范围内有效。
  b、各按钮盒出厂前设置不同地址编码,每个按钮盒有六种报警类型。并附带5色柱形警灯。
  c、“呼叫监控”对应白色按钮白色警灯;“设备故障”对应红色按钮红色警灯;“停工待料”对应蓝色按钮蓝色警灯;“生产品质异常”对应黄色按钮黄色警灯;“原料品质异常”对应黄色按钮黄色警灯。
  d、按钮盒中各按钮均为带灯带锁按钮,按钮按下时表示此按钮已发出报警信息并为未待解除状态中,反之则为未报警状态;通过各按钮背光信号灯反馈报警信息通过无线发送是否成功:按钮按下时背光亮起则为发送报警信号成功,反之则表示此次报警信号发送失败。
  e、柱形灯随按钮盒发出报警时同时亮起,全灭状态则为正常状态。
②软件说明:
  a、软件主体:现场采集报警信号客户端、服务端软件、后台操作端软件。
  b、前端客户端软件:
     * 可以设置接收按钮盒地址码范围,以便根据实际情况调整按钮盒分布,实现灵活调配。(此条要求已和技术沟通,须从无线模块硬件上区分通讯信道。顾需提前确认好区域范围内的数量)
     * 可添加删除按钮盒以及每个地址码对应的按钮盒名称。
     * 可修改按钮盒中每个按钮对应的报警名称,方便在后期灵活变更。
     * 需要采集各按钮盒各项报警的报警时间点,报警解除时间点,报警解除周期。
     * 生成故障报警记录编号,每次报警发出便生成相应的的报警编号。


  c、服务端软件:提供软件数据库表结构说明文档。可供用户在SQL数据库中提取必要报警信息扩展软件功能。
     * 报警记录:报警时间点、解除报警时间点。
     * 微信推送报警时间、推送报警信息:具体报警地点(设置的按钮盒名称,如XX厂区X号线)、具体报警时间、具体的报警类型。

  d、操作端软件:通过微信企业号推送报警信息到相关人员微信号。
     * 对按钮盒可逐个设置不同的报警类型判断报警等级的不同时间长度。
     * 对按钮盒可逐个设置不同报警类型、不同等级报警信息推送到一个或以上微信号中。。


安灯系统产品方案规格

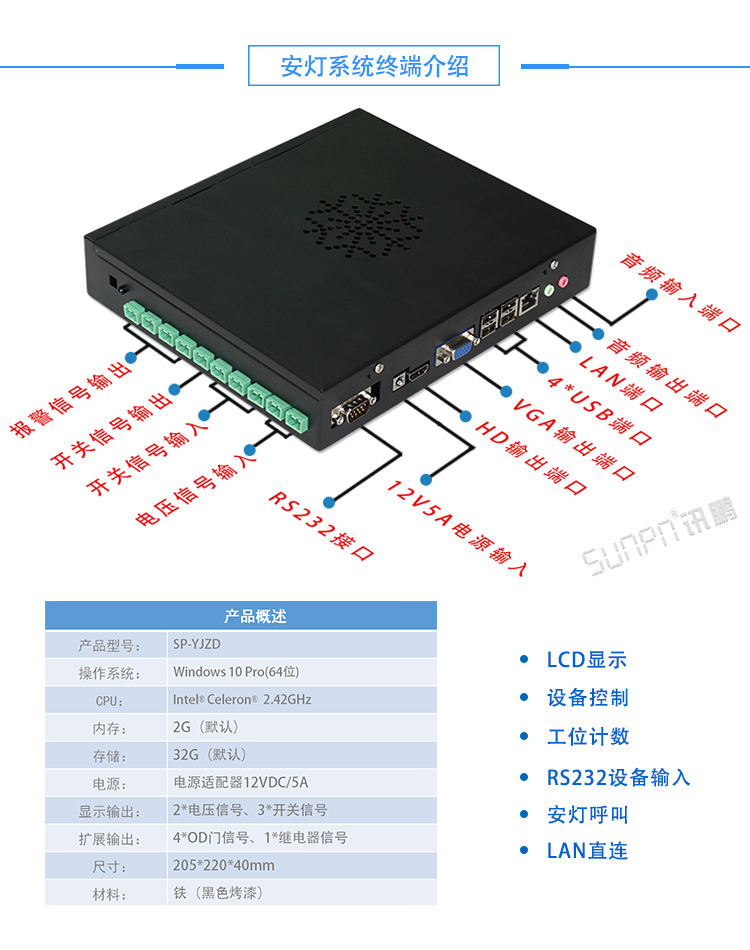

①液晶看板终端参数
   电 源:220V±10%,50HZ
   功 耗:最高功耗30W
   寿 命:整机10万小时
   产品安装位置:不安装在高辐射,及振动位置
   支持最大分辨率:定制
   外 框: 烤箱铁框
   尺寸:高220MM*宽205MM*厚40MM
   控制方式:无线鼠标键盘
   通讯:通过局域网,显示端软件与服务器软件进行通讯
②工位操作端参数
   电 源:配DC 12V电源适配器
   功 耗:最高功耗6W
   寿 命:整机10万小时
   产品安装位置:不安装在高辐射,及振动位置
   材质: 塑料
   按钮盒尺寸:高200MM*宽120MM*厚70MM
   控制方式:带灯按钮
   通讯:无线通信,与客户端软件进行通讯


安灯系统产品实物图

安灯看板


安灯看板


安灯看板

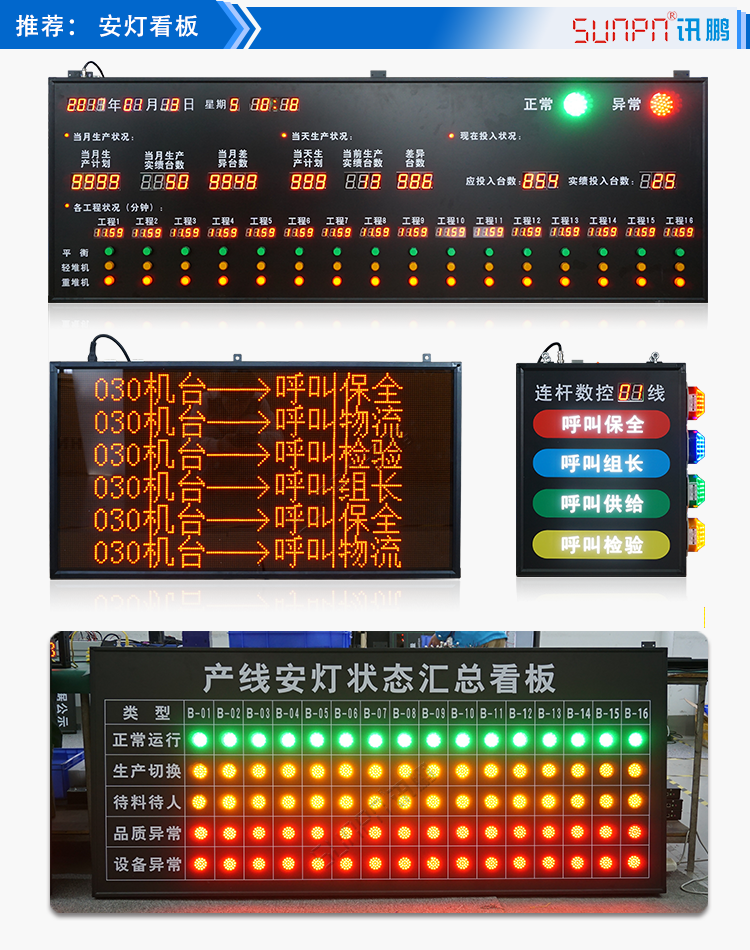

安灯系统定制参考

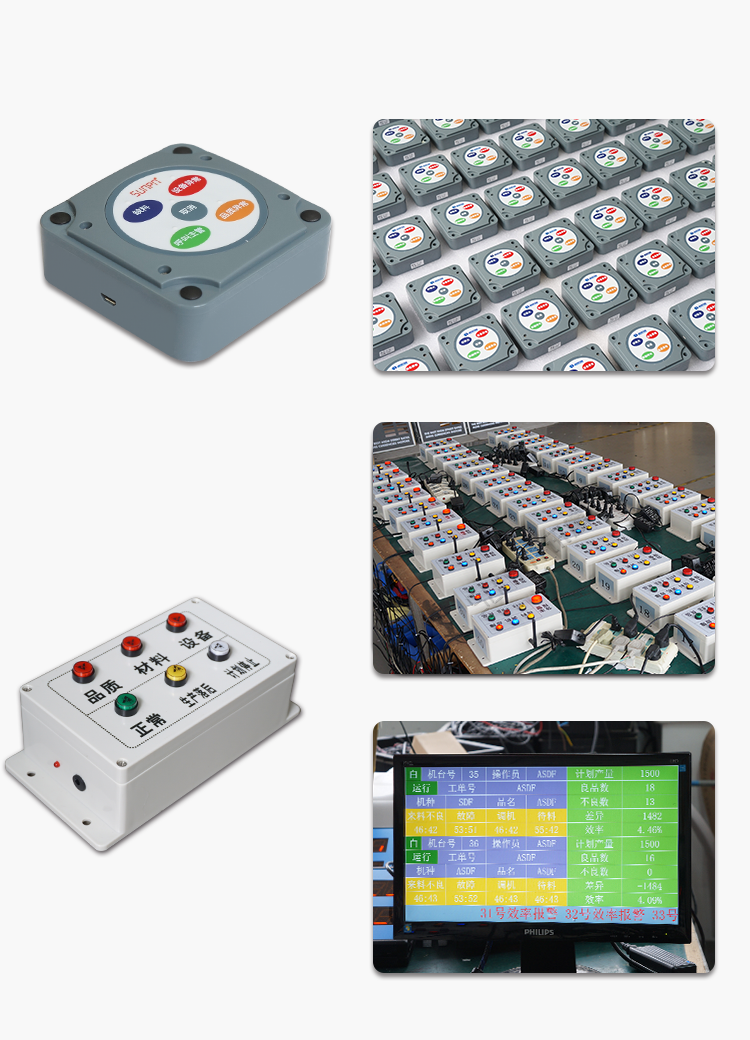

安灯系统参考

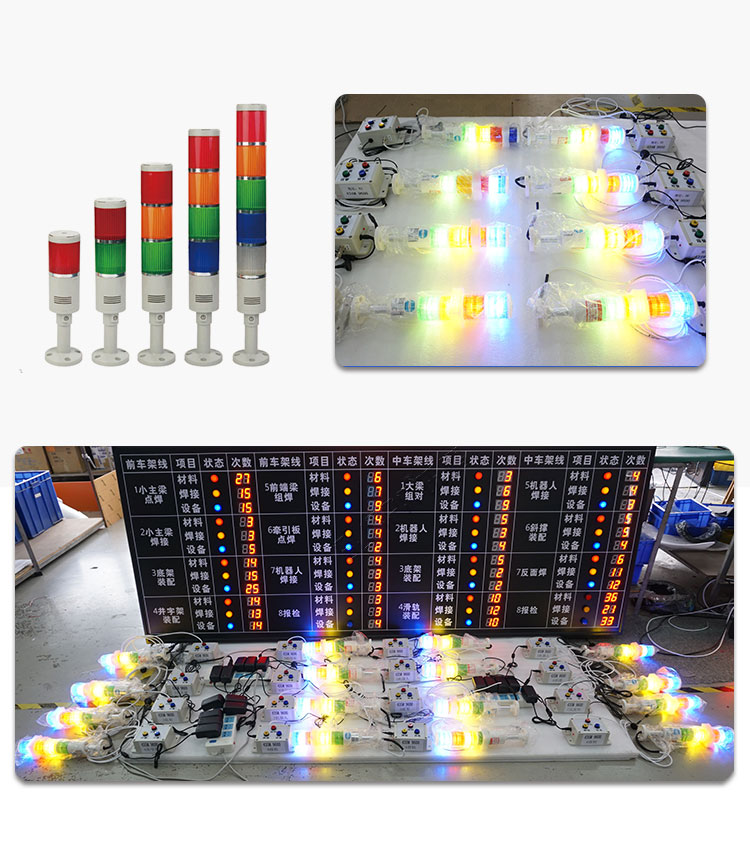

安灯系统定制

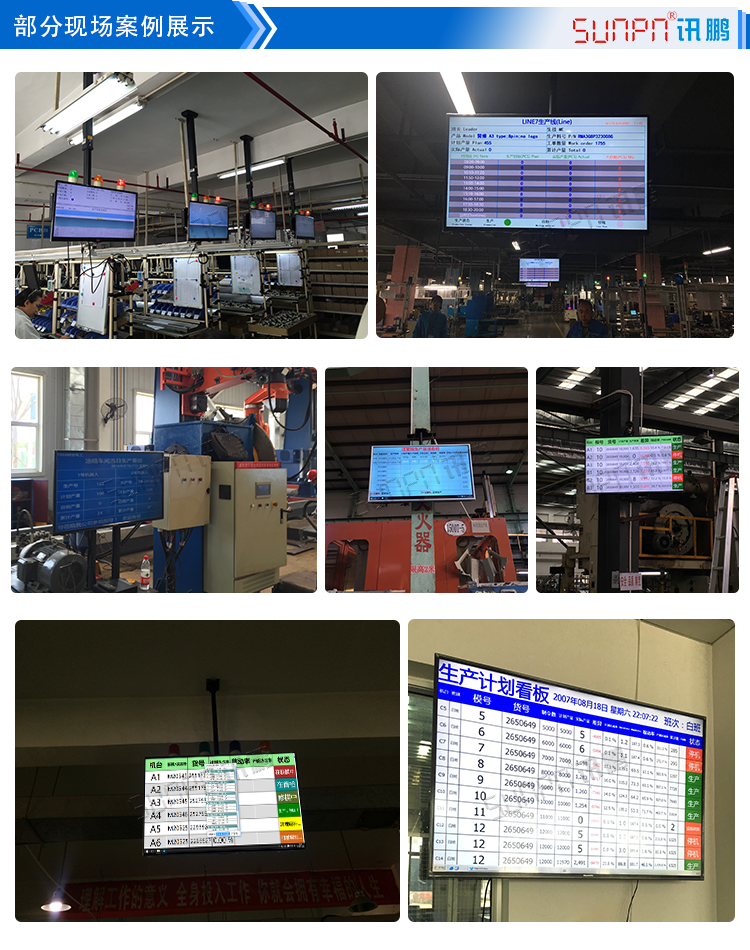

安灯系统应用

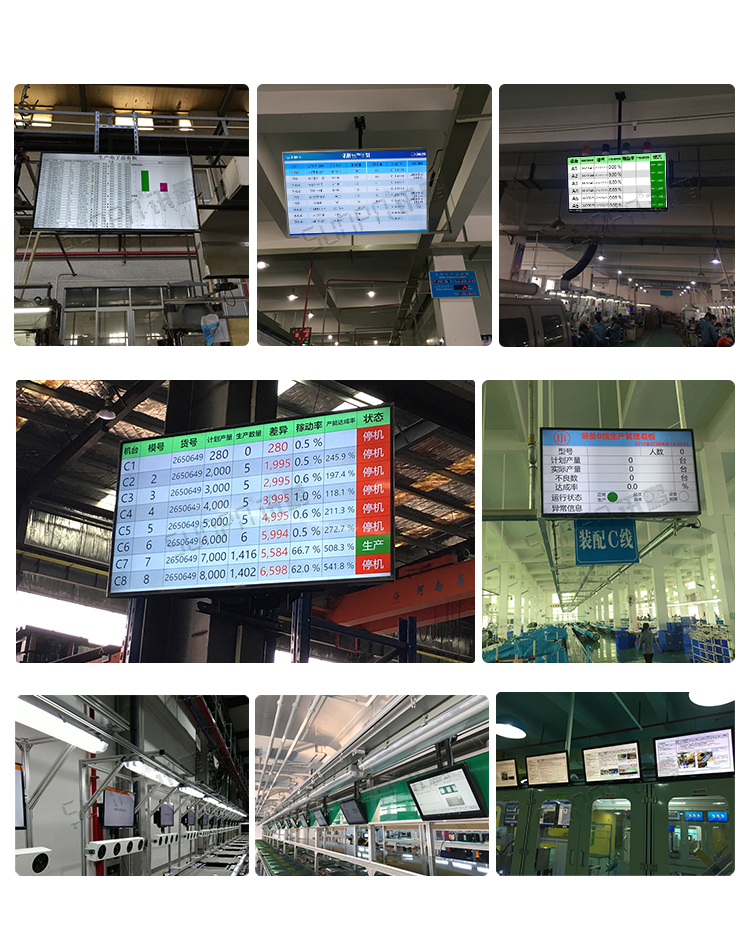

安灯系统案例
