停车场剩余车位诱导系统主要用于对进出停车场的停泊车辆进行有效引导和管理，是停车场管理系统的有力补充，构成智能化更高的停车场管理系统。

       剩余车位诱导系统可实现泊车者方便快捷泊车，使停车场车位管理更加规范、有序，提高车位使用率，该车位采用复合车辆探测技术，对每个车位的占用或空闲状况进行可靠检测。

       根据车库具体情况，在车库入口处设置剩余车位LED显示屏，实时的显示车库内各相应组的车位剩余数量以及车位的占用等情况。在每个区设置区域车位信息LED显示屏，该显示屏可根据车辆的进出情况自动更新显示的数据内容，实时的显示该组的车位剩余数量以及空闲的车位情况。

       在每个车位上安装车辆探测器自动感应车辆信息，并将信息反馈给区域控制器。系统控制器通过收集区域控制器的信息，自动计算车库剩余车位及各区域的车位占用状态，及时刷新车位显示信息。该系统可随着车辆的进出情况自动变更显示数据，完全由硬件判断和运算。

车位系统的工作原理

       通过超声波车位探测器，将停车场的车位数据实时采集，在车位前方的LED车位显示灯显示车位状态，并传送给车位诱导分控制器；

       分控制器对停车场的车位相关信息进行收集，并按照一定规则通过CAN传输网络，将信息送至车位诱导区域控制器，由主控制器对信息进行分析处理后，同步传播到各个分控制器，在由各个分控制器把相关信息同步发给停车场内各指示牌、引导牌等显示信息，指导车辆最快进入空闲车位。

       车位诱导主控制器提供数据查询接口，可连接到管理中心电脑，以实现更多的管理功能。

停车场剩余车位诱导系统的特点

1.远距离监测停车场各个车位占用情况，并将有关信息反馈到控制中心，对车位的空闲状况做出相应的指示。

2.各部件具有安装简便易行，使用无线通讯方式，布线少。

3.停车场车位引导LED显示屏安装在停车场入口处，车辆入场时将动态分配的车位信息显示在该显示屏上，为车主停车进行相应的引导。用户进入后，根据分区显示屏，寻找车位显示屏指定的空置车位，并将车辆驶往该处停泊。

4.物体识别——监测，信息收集——通讯，状态显示——输出，正确识别各种形状、大小的汽车。

5.引导功能：智能引导汽车以最短的时间快速进入空闲车位；

6.实时显示车位状态：能够监测每个车位对使用状况，对整个停车场的状况一目了然；

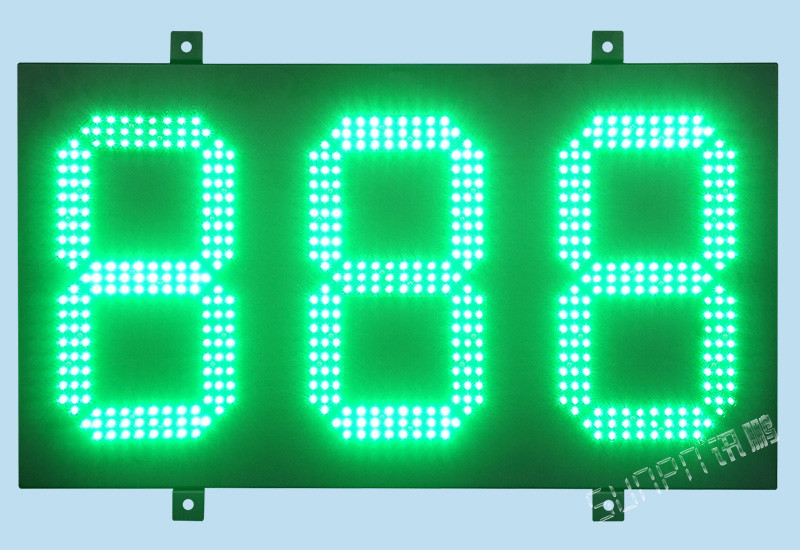

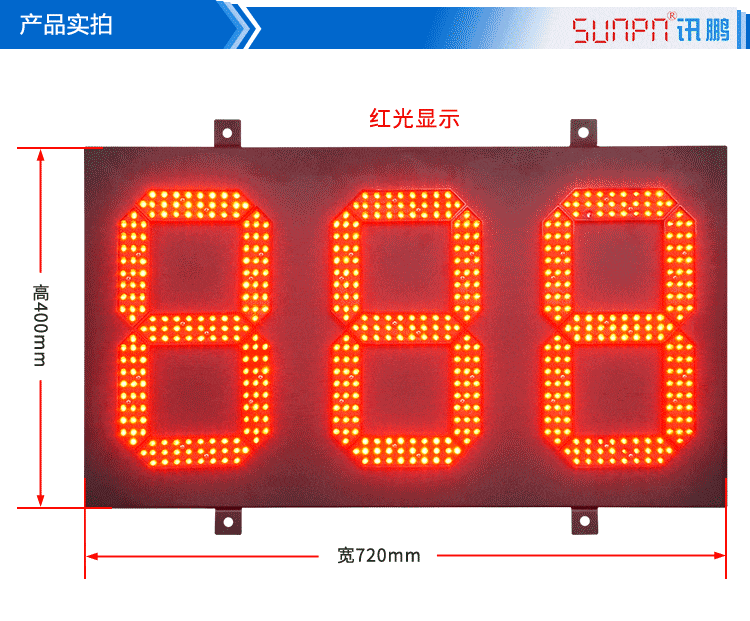

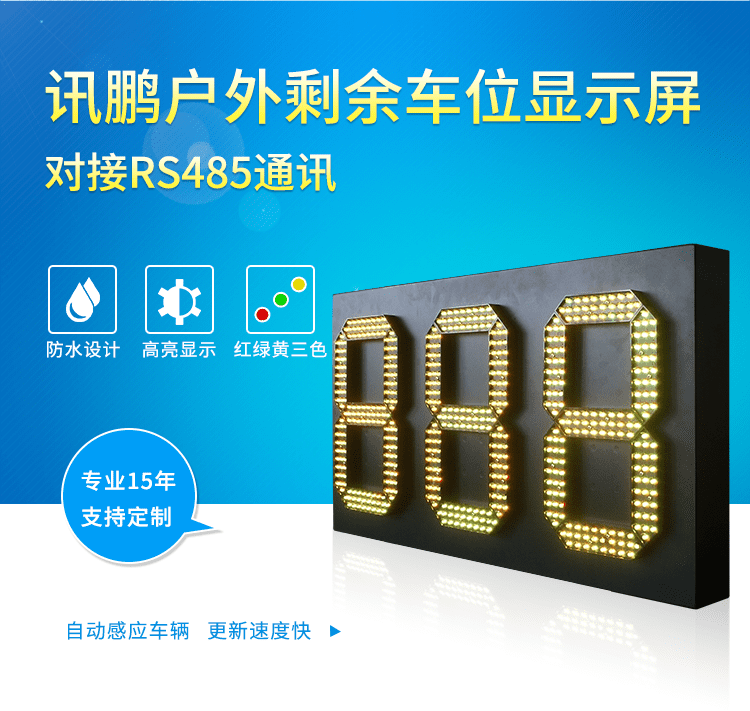

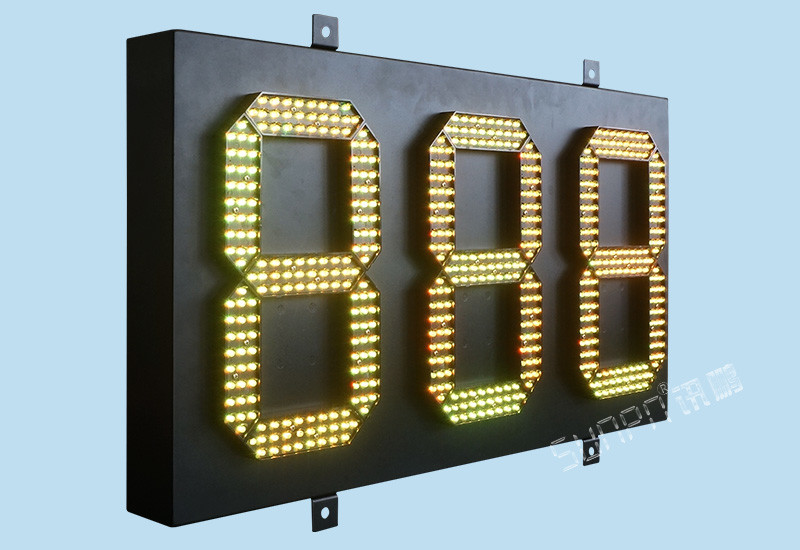

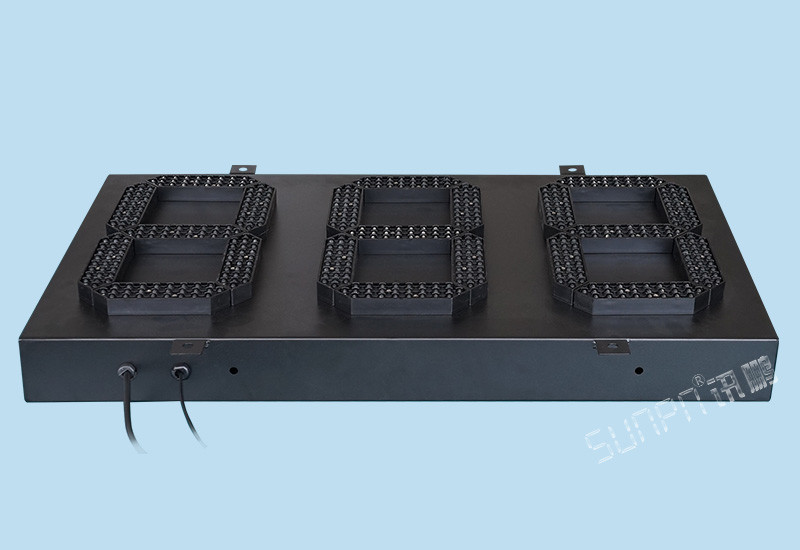

       讯鹏LED电子停车场诱导显示屏由高亮度LED模块、驱动电路、控制电路、支架等部分组成，车位显示屏数量和显示文字内容可以根据客户需要来定制，安装在车场内部岔道口，主要用于接收中央控制器的信息，用数字、箭头和文字等形式显示车位方位，引导司机快速找到系統分配的空车位，保证停车场的畅通和充分利用车位，可24小时全天候使用。内部程序还可以根据用户要求随时修改，显示用户需要的其它信息。

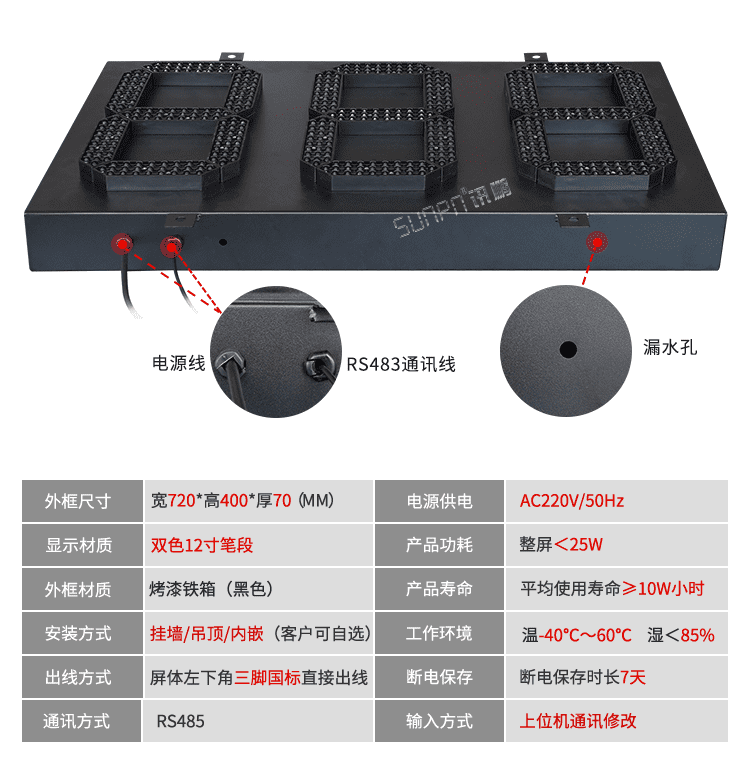

停车场剩余车位诱导系统车位屏通讯协议

一、串行通讯参数

1.波特率：9600 bps;              2.数据位：8 bit;                 3.起始位：1 bit;

4.停止位：1 bit;                 5.无奇偶校验位；

二、协议帧格式

A.写显示数据：起始码（0x3A）+数据1(颜色,1字节)+数据2（车位数2字节）+信息码(1字节)+校验

码（0~255） +结束码（0x0A）；

B．返回命令格式：起始码（0x2A）+数据1(颜色,1字节)+数据2（车位数2字节）+信息码(1字节)+校验

  码（0~255）+结束码（0x0A）；

注：下发车位显示数据先发低字节再发高字节，颜色控制，00绿色，01黄色，02红色校验和=起始码+数据1+数据2+信息码。若累加校验和超出1字节表示范围则取低字节。

例：下发车位显示数据 888，颜色为绿色；

下发命令= 3A 00 78 03 01 B6 0A校验码B6=3A+00+78+03+01

返回命令= 2A 00 78 03 01 A6 0A 校验码A6=2A+00+78+03+01

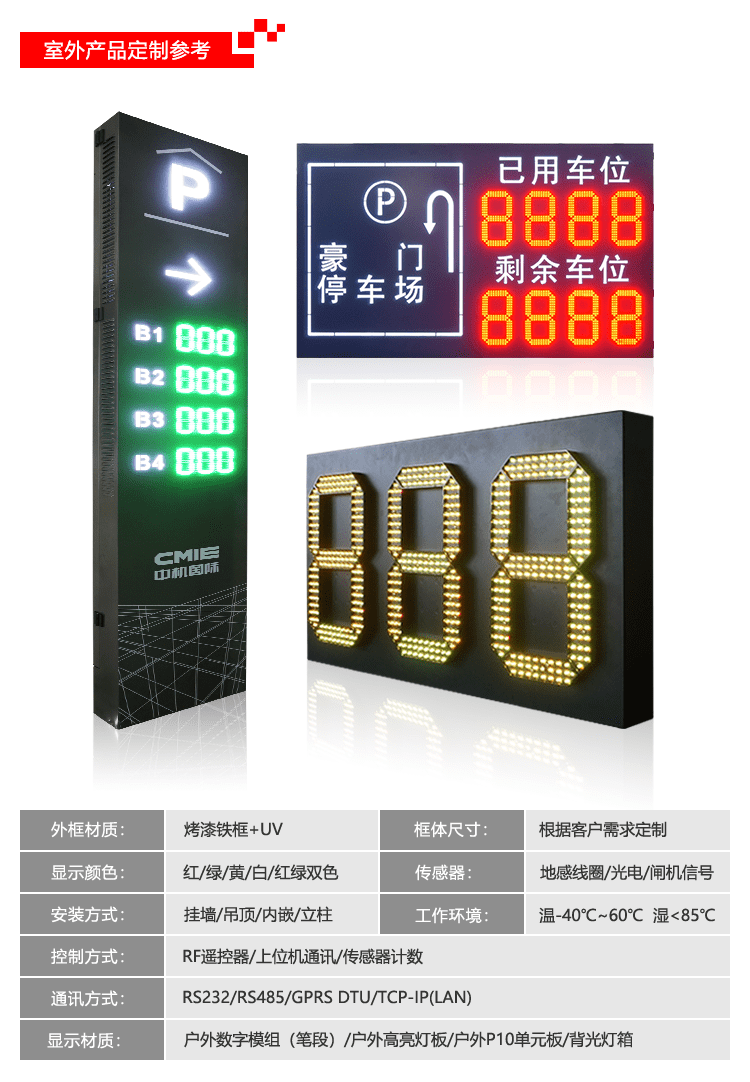

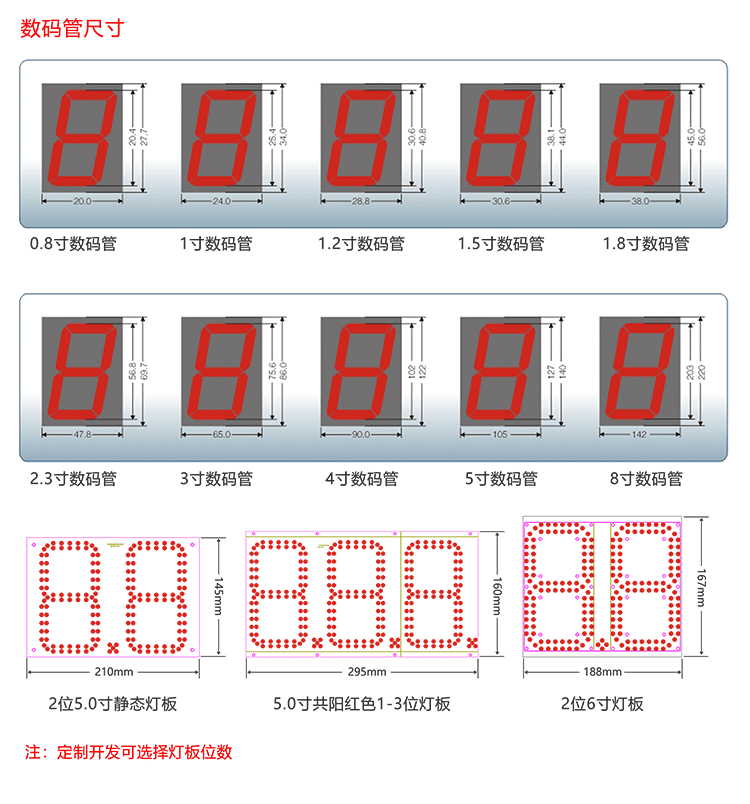

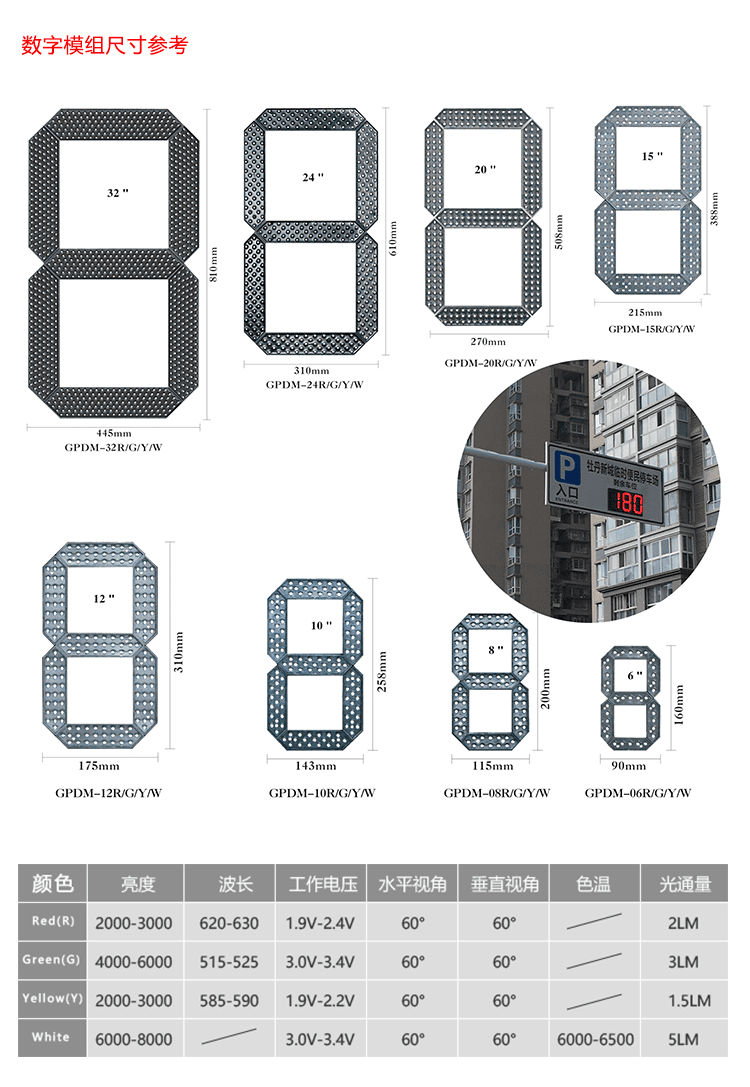

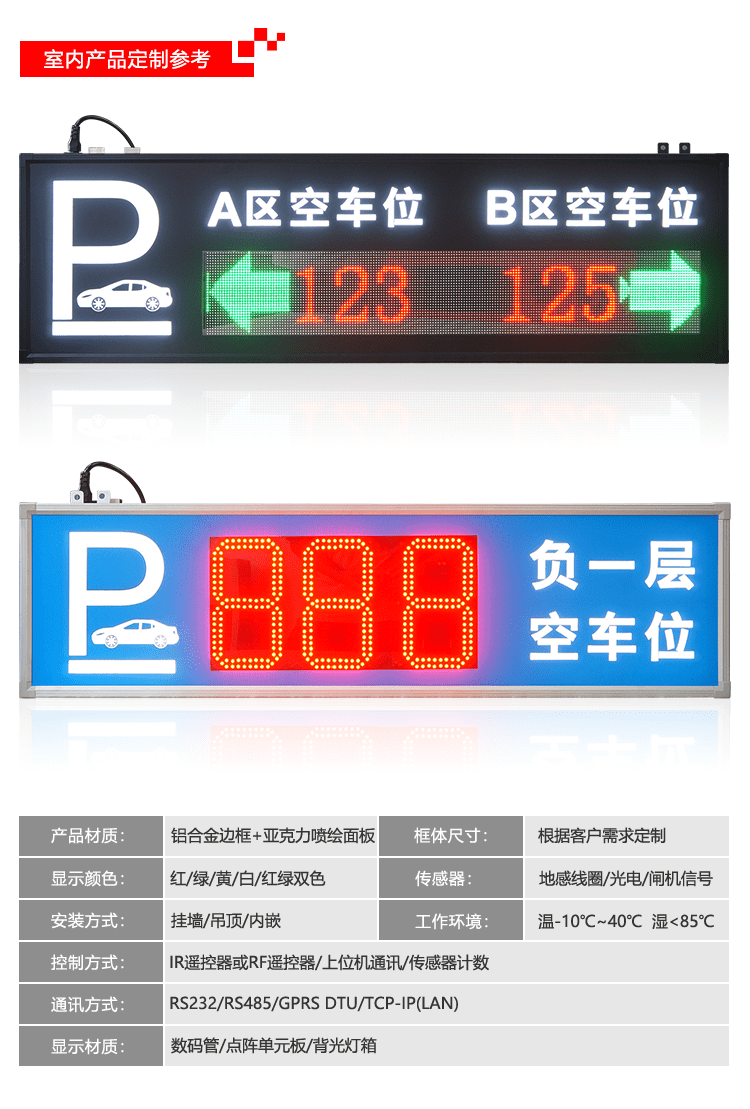

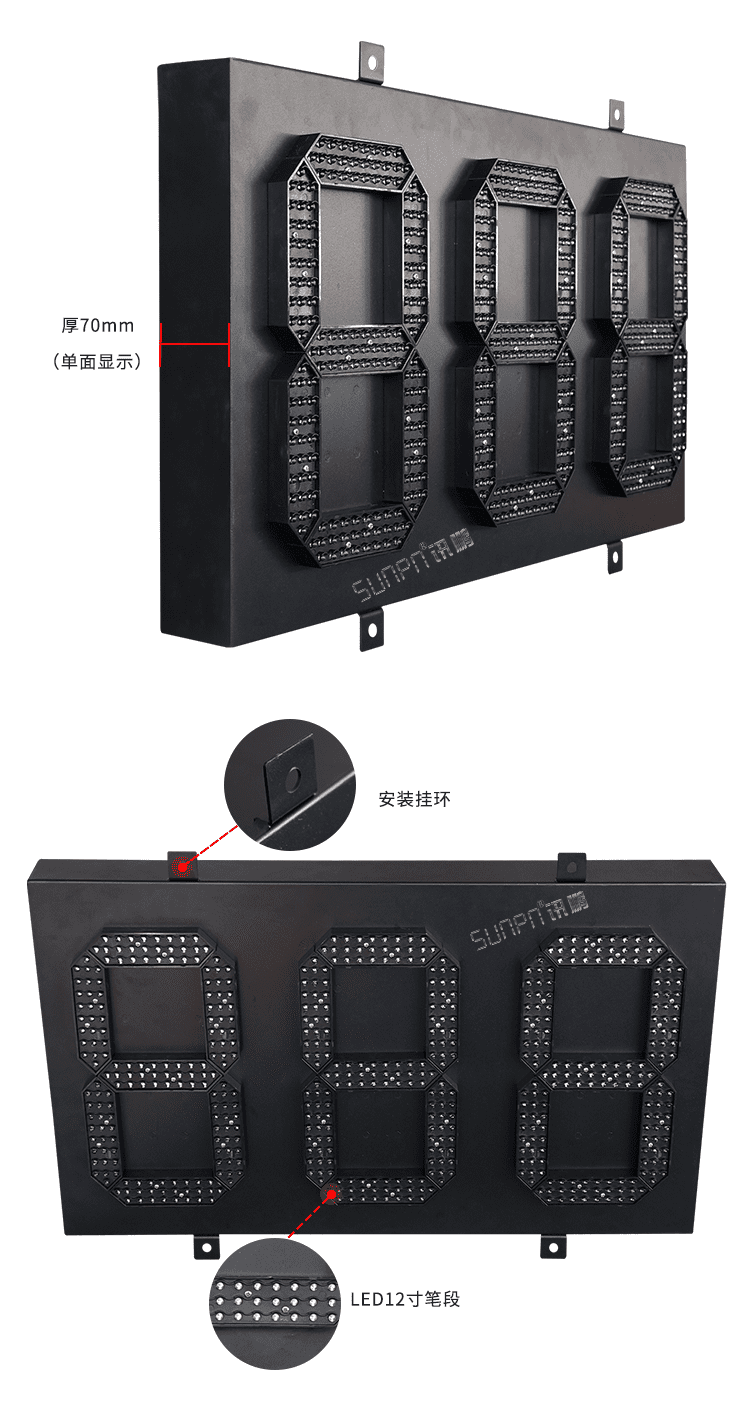

剩余车位诱导系统LED显示屏设计参考

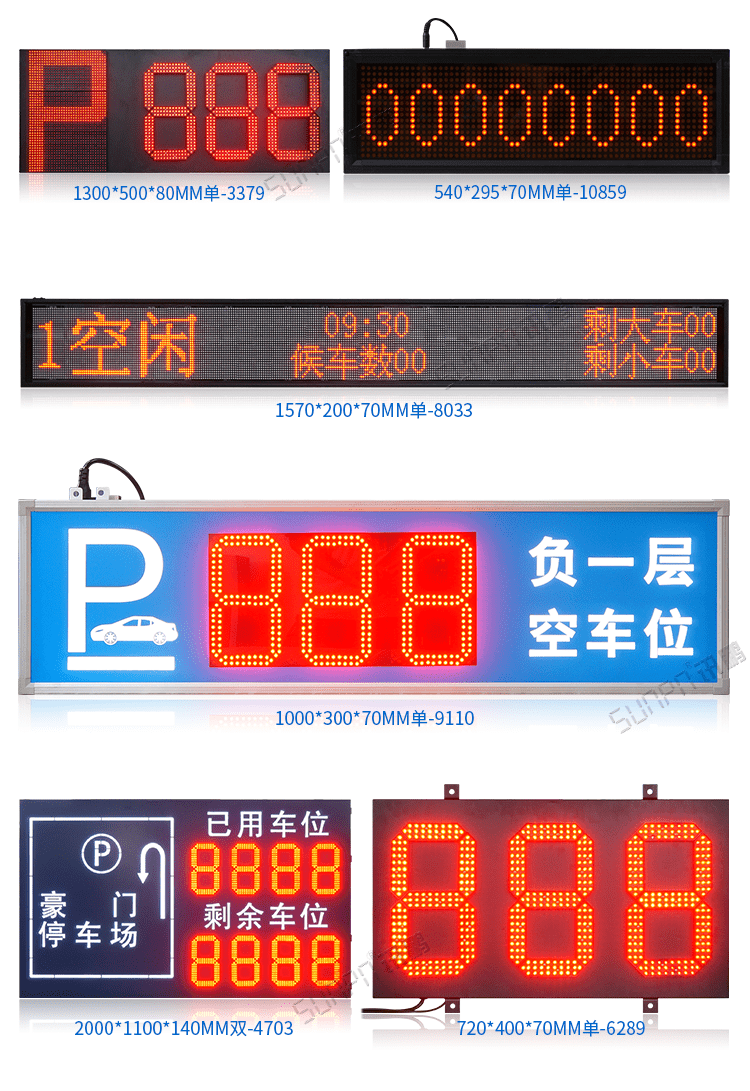

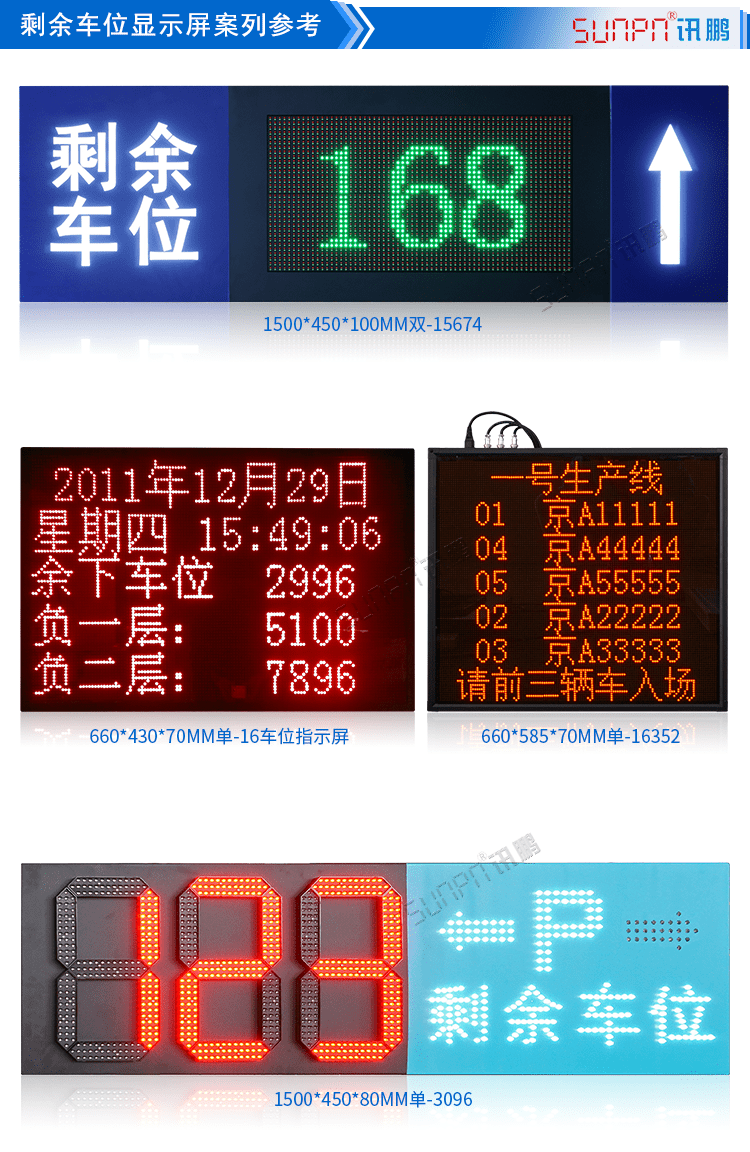

剩余车位诱导系统LED显示屏案例参考

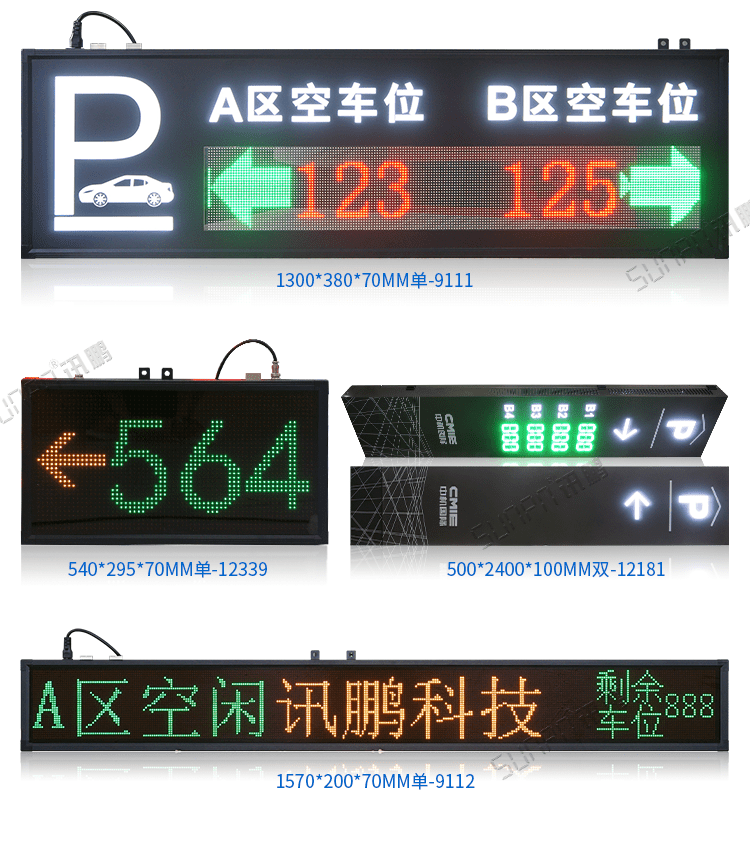

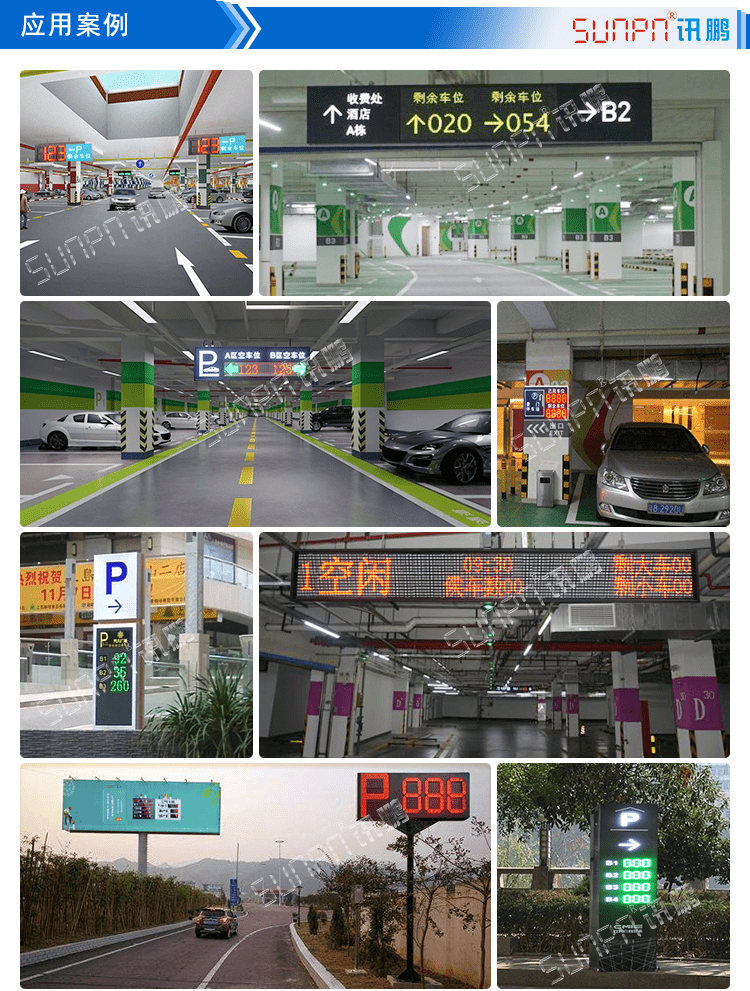

剩余车位诱导系统LED显示屏应用案例
