工厂安灯呼叫系统

无线安灯呼叫系统-汽车汽车装配线Andon厂家工位自动化设备机台状态报警监控电子看板

产品规格:965mm(宽)*510mm(高)*70mm(厚)

显示尺寸:5.0红光单元板

边框材质:黑色铝合金

控制方式:红外遥控器+无线按钮盒

无线安灯呼叫系统主要应用于如下方面:

1、作业呼叫:工位呼叫、作业调度,解决岗位工作的日常管理问题

2、物料呼叫:缺料、换料、待料呼叫,解决生产物料配套问题,减少物料问题造成的生产停顿时间。

3、质量呼叫:质量问题紧急呼叫,解决生产过程中出现质量问题的处理时间,提高效率。

4、设备呼叫:设备故障、保养呼叫,解决生产过程中出现生产设备故障问题的处理时间,提高效率。

5、安全呼叫:安全问题紧急报警,减少突发的紧急事件处理响应时间,从而减少因此而产生的生产停顿时间。

       无线安灯呼叫系统能够收集生产线上有关设备、生产以及管理等多方面信息,在对这些信息进行处理后,系统控制分布在整个车间的指示灯、声音报警系统,同时将信息推送到现场的LED/LCD显示设备(安灯呼叫看板)或者相关人员的手机微信等。

       工位安装无线的按键开关,当出现问题时,可及时通过无线网络反映到主机,通知其它部门解决,并可由计算机记录、分析问题频率。可以应用于生产工艺流程的所有相关者,包括:生产岗位人员、生产组长、生产主管、质量工程师、质量主管、制造工程师、物料管理员、采购主管、设备维护工程师、设备主管、生产厂长等。

       无线安灯呼叫系统实现分类信息、分级上报,推进现场的快速响应;分组分区管理,责任记录,准确、实时的信息推送;停线控制管理,不制造、不传递、不接受缺陷的零缺陷管理。

       无线安灯呼叫系统可以传递生产现场的各种信息,让现场的人可以直观了解跟当前生产相关的状态,建立管理者和现场生产一线人员之间的直接联系。生产现场人员众多,由于分工的不同导致信息传递不及时的现象时有发生,以信息化系统为手段,全面改善异常信息流和现场生产指标的传递速度和传递方法。

       在生产现场、物料库房、管理层办公室、工艺设备等部门办公室安装LED/LCD电子看板等设备,让相关订阅者(公司高层、部门负责人、支援人员)实时地了解生产状态,监管层实时监督异常处理过程。

       通过电子看板的目视化设备,生产现场管理人员可以直接掌握生产进度、质量、异常等现状,为其进行管控决策提供直接依据,杜绝现场管理中的漏洞。

       任何人都可从现场看板中及时了解现场的生产信息,并从中掌握自己的作业任务,生产现场的工作业绩一目了然,使得对生产的绩效考核公开化、透明化,同时也起到了激励先进、督促后进的作用。

       无线安灯呼叫系统对管理者实时监控现场各条生产线和各个岗位的状态,将现场目视化功能拓展到互联网。

系统实现生产计划,理论节拍,实际节拍、实际进度,完工报表,良率管控等现场指示,实现岗位状态,人员、设备、物料、质量状态现场指示。


无线安灯呼叫系统

         讯鹏无线安灯呼叫系统(ANDON)是一个面向制造业生产现场,快速联络生产、物料、维修、主管等

部门以满足生产线需求,实时掌控和管理生产线状况的专门应用软硬件系统,实现生产透明管理。

它是精益制造执行中的一个核心工具,也是MES制造执行系统中重要的组成部分。

无线安灯呼叫系统

讯鹏淘宝直营店


无线安灯系统产品实拍

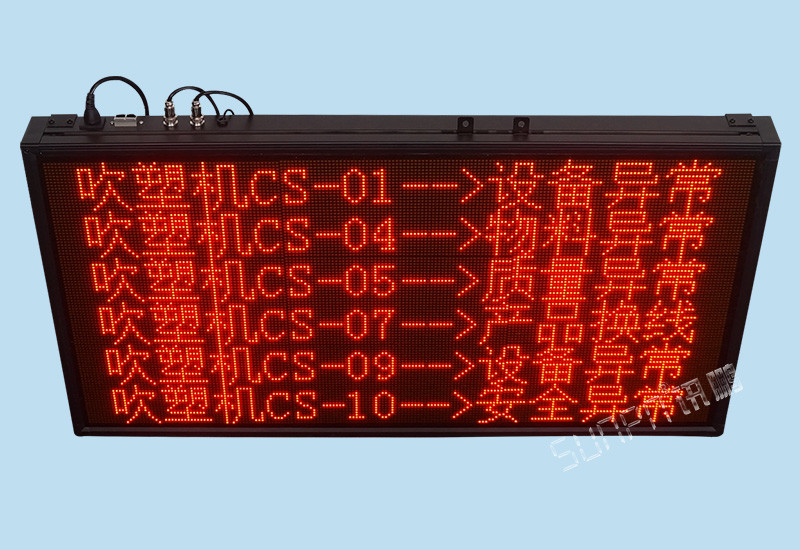

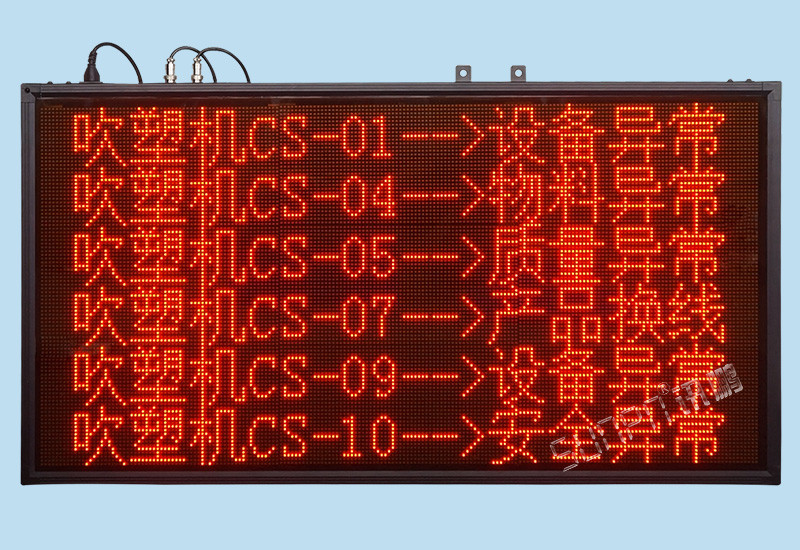

无线安灯呼叫看板

无线安灯看板实拍

无线安灯看板

无线安灯呼叫系统

无线安灯呼叫看板参数

无线安灯呼叫系统功能说明


无线安灯呼叫系统功能

1.按钮盒上有5个按钮对应:质量异常  、设备异常 、安全异常、物料异常  、产品换线

2.如:吹塑机CS-01按下“质量异常”按钮进行呼叫,看板收到报警信号,在屏幕上“吹塑机CS01→质量异常”,当多个工位呼叫时分前后顺序排列显示,连接看板上的2个喇叭同时播报中文语音报警提示(&警示音,吹塑机CS-01质量异常)声音会连续播报

3. 问题解决后, 重复按下“质量异常”按钮复位、显示屏对应的设备故障栏目消除,语音停止

4.没有异常状态时、显示屏显示滚动文字(顾客至上  全员参与   持续改进  安全第一  预防为主  综合管理)、当前的日期时间、温度、湿度

5.信号频率:434mm,预设1-27个按钮呼叫地址(播报内容写到程序里)


无线安灯呼叫系统设置


无线安灯呼叫看板遥控器操作说明


一、编辑数据语音播报间隔时间

1)按【Edit】键进入语音播报间隔时间设置,光标闪烁;

2)光标闪烁栏处,按【数字】键输入相应数据;

3)按【ENTER】键,数据保存并退出;

4)按【Esc】键,取消本次操作并退出;

二、设置时间

1)按【Time】键进入时间设置,光标在【日期】栏闪烁;

2)按【F3】键,光标向右移动一位;

3)按【F2】键,光标向左移动一位;

4)光标闪烁处,按【数字】键输入相应数据;

5)按【ENTER】键,数据保存并退出;

6)按【Esc】键,取消本次操作并退出;

注:1.输入无效时间自动恢复当前有效时间;

2.此次设置依次输入20xx年xx月xx日xx时xx分xx秒。

三、温湿度补偿设置

1)按【Step】键进入温湿度补偿设置状态,光标在【温度】栏闪烁;

2)按【F4】键,切换到下一【湿度】栏闪烁;

3)按【F1】键,切换到上一【温度】栏闪烁;

4)按【F2】键,出现负号表示负补偿;

5)按【F3】键,负号消除表示正补偿;

6)光标闪烁处,按【数字】键输入相应数据;

7)按【ENTER】键,数据保存并退出;

8)按【ESC】键,取消本次操作并退出;

注:温湿度最大补偿范围为土9。

四、编辑异常状态显示翻页间隔时间

1)按【Edit】键进入语音播报间隔时间设置,光标闪烁;

2)光标闪烁栏处,按【数字】键输入相应数据;

3)按【ENTER】键,数据保存并退出;

4)按【Esc】键,取消本次操作并退出;

五、调节音量大小

9)按【F4】键减少音量;

10)按【F1】键增加音量;

六、软关机

1)按【ESC】键进入软关机,屏幕不显示;

2)再按【ESC】键,屏幕恢复正常显示。



无线安灯呼叫系统的组成


安灯系统组成


安灯系统架构示意图


无线安灯呼叫系统架构


安灯系统硬件介绍


无线安灯呼叫电子看板



         SP-AD433A是讯鹏科技自主研发的一款工业级无线呼叫终端,产品采用GFSK调频技术,信号覆盖范围广、稳定性强;通讯采用双向通讯,并带LED状态指示灯,可确保信号正确到达;在功耗方面做了专门的优化设计,两节AA电池通常可使用2-5年;产品可广泛应用于工业呼叫现场,安灯系统等领域。


安灯系统无线按钮盒



         讯鹏定制安灯按钮盒是采用塑料外壳,内置控制卡与有线或无线通讯模块,由按钮触发报警,发送至显示看板和软件后台,顶部文字用UV打印,美观耐用。电源方面一般采用适配器外部供电,按钮方案具有定制生产的灵活性,又可完美的实现无线、有线、RS485、TCP/IP等连接方式。并可扩展计数、刷卡等数据采集。满足大部分安灯系统与生产管理看板数据采集需求。


安灯系统定制按钮盒

MES工位机

安灯系统接收端


安灯系统软件介绍


Andon


          讯鹏安灯系统是一款与硬件相结合,实时了解机台与工位状态,让异常的信息得到快速、高效的解决的系统软件,同时记录每次异常报警的种类、响应时间和处理问题用时,提供改善生产管理和人员考核的数据参考,实现透明、快速的生产管理体制,提升协调能力,加快响应速度,节省企业资源。


安灯系统软件

安灯系统查询界面

安灯系统显示看板


无线安灯呼叫系统看板推荐


安灯系统看板参考

安灯系统看板设计

安灯系统看板定制


无线安灯呼叫系统应用案例


安灯系统案例

安灯系统应用实例
