PLC通讯LED显示屏

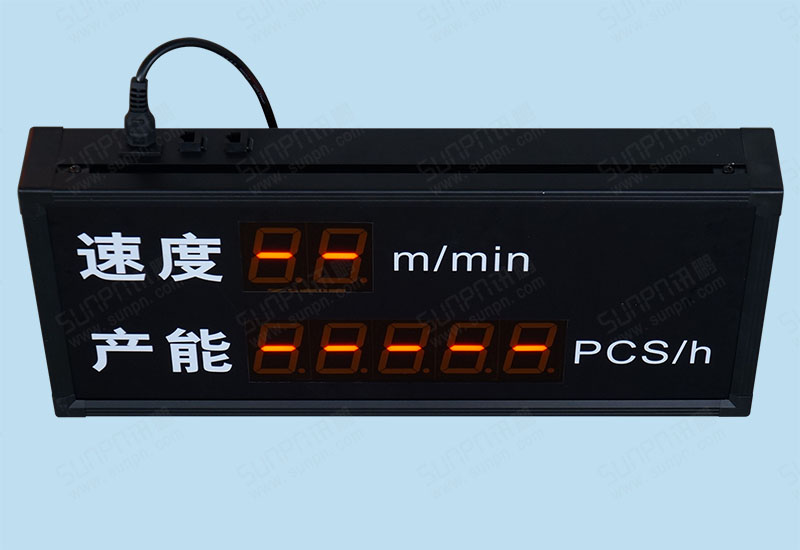

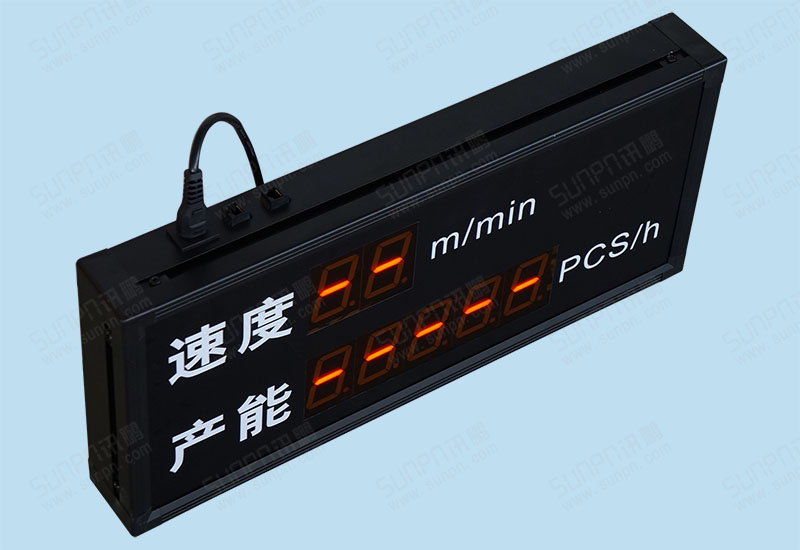

世恒机械PLC通讯电子看板(MODBUS协议)

产品规格:550mm(宽)*2480mm(高)*70mm(厚)

显示尺寸:2.3寸

边框材质:黑色铝合金

控制方式:红外遥控器+PLC通讯

看板功能简述:

1.看板通过遥控器设置本机ID(站号);

2.数据由PLC下发显示;

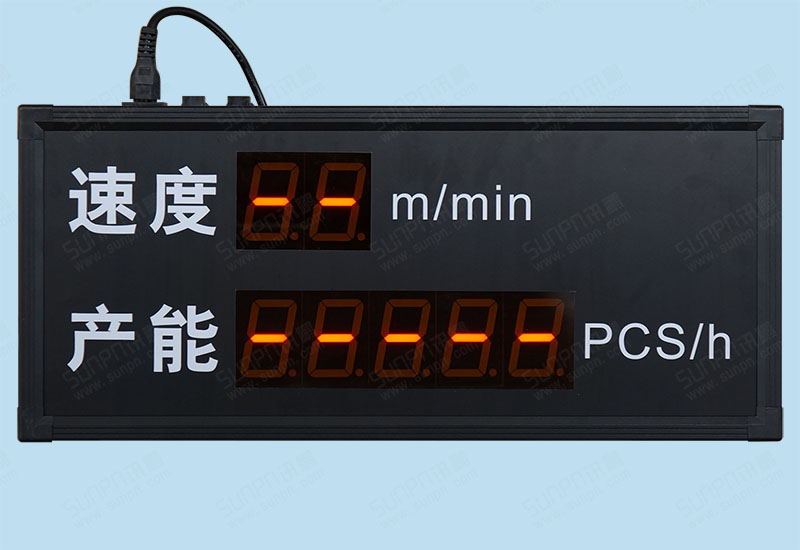

3.看板数据断电不保存,重新上电时显示“-”;


[5664]

RTU通信协议

一、通讯模式

1.通讯接口电气标准:           通讯接口符合RS--485国际标准。

2. 通讯协议:                    采用MODBUS通讯协议RTU模式。

3.通讯格式约定:

 (1)通信速率: 19200 bps

 (2)RTU数据格式。

 (3)字符格式为11位:

     a.  数据位:8 bit;

     b.  起始位:1 bit;

     c.  停止位:1 bit;

     d.  偶校验;(EVEN)



二、功能说明

写数据到寄存器,速度(2字节),地址为0001, 产能(2字节),地址为0002(功能码为10H):

写数据实例:速度88,产能8888

发送格式

仪表地址

功能码

起始地址高位

起始地址低位

寄存个数高位

寄存个数低位

数据字节个数

速度高位

速度低位

产能高位

产能低位

CRC校验低位

CRC校验高位

举例

01H

10H

00H

01H

00H

02H

04H

00H

58H

22H

B8H

AB

62

发送什么数据 看板返回什么数据,看板数据断电不保存,显示“-”。
