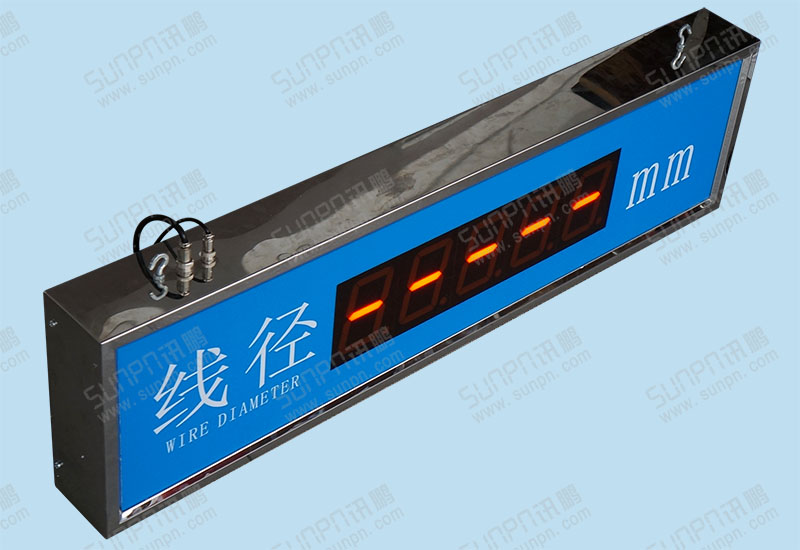

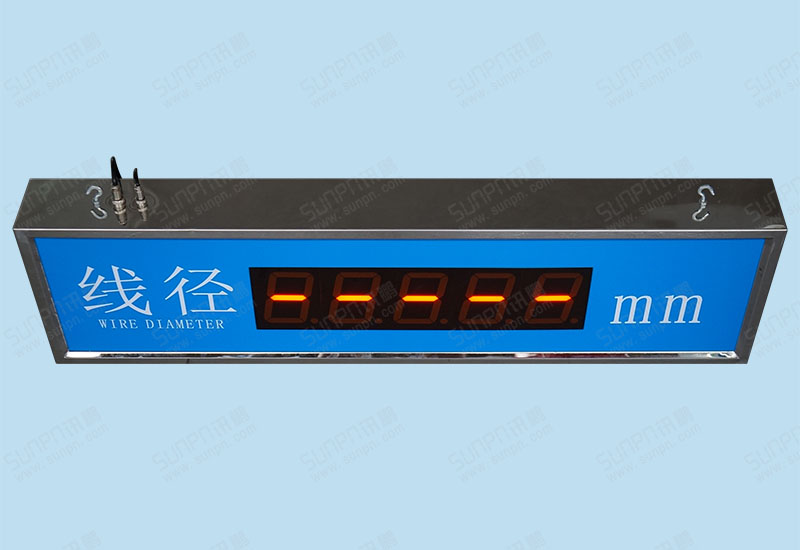

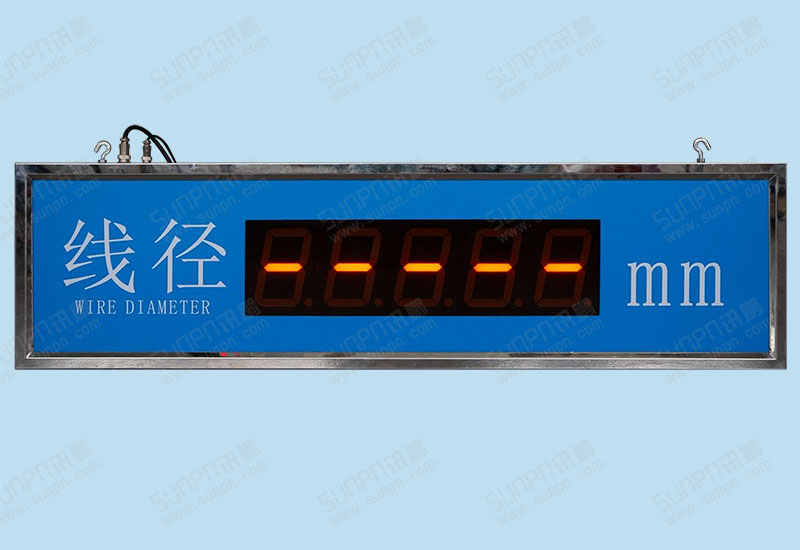

看板功能简述：

1.看板采用双面同步显示;

2.看板数据通过外接设备由RS485通讯下发;

附:

LED电子看板通讯协议

串口工作方式采用RS485。

串口设置：波特率2400，8位数据位，1位停止位，偶校验，无握手信号。

LED屏定时（每100~300ms）接收数据，每帧9字节ASCII码，每次接收完毕进行显示刷新。

前1~6字节为显示数据， 第7~8字节是校验码。

第9字节是结束ASCII码0D（回车）。

举例说明：

例如1：

发送给LED屏ASCII码数据为：30 31 30 32 34 36 34 39 0D

则LED屏显示010.246，百位如果为零百位不显示，百位和十位同时为零百位和十位不显示。

校验计算：01+02+46=49

例如2：

发送给LED屏ASCII码数据为：31 31 30 35 39 38 31 35 0D

则LED屏显示110.598。

校验计算：11+05+98=114，这样将百位与个位相加，校验码取15。
