PLC通讯LED显示屏

讯鹏定制化LED显示屏-充电桩电池电量充电进度电子看板RS485通讯屏支持提供通讯协议

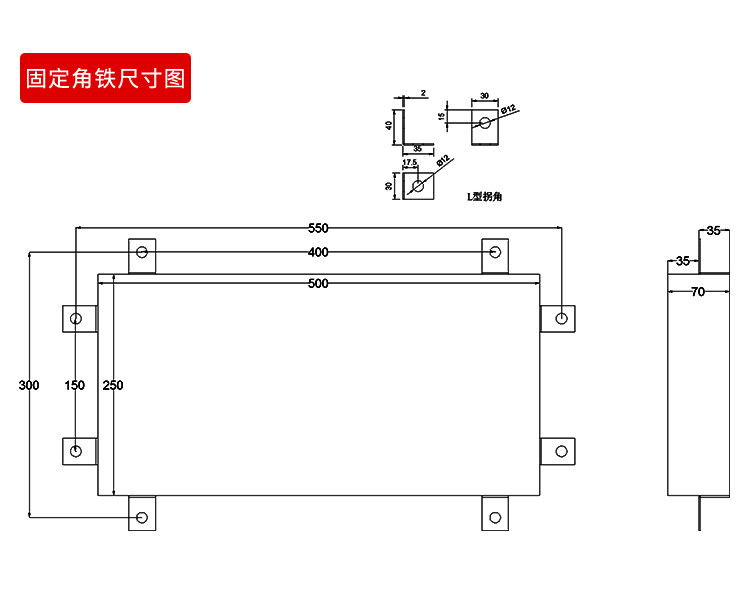

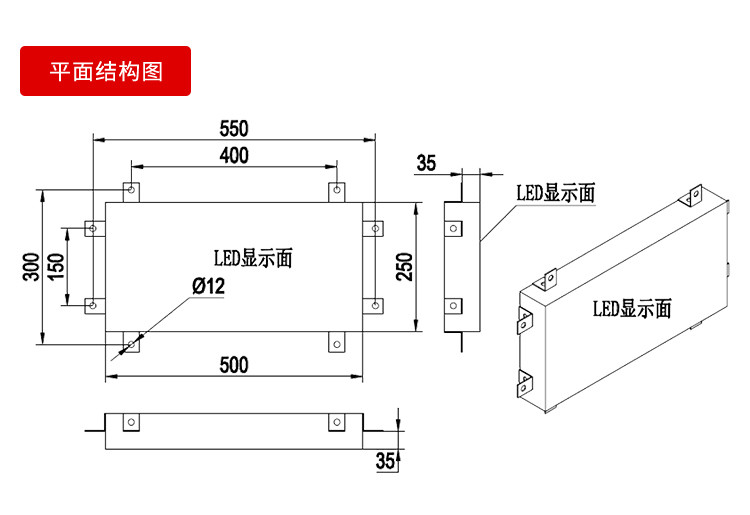

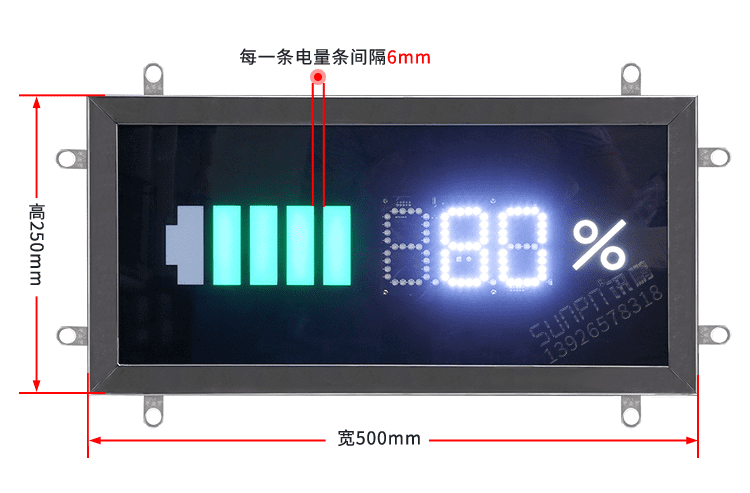

产品规格:500mm(宽)*250mm(高)*70mm(厚)

显示尺寸:2.3寸高亮白光灯板

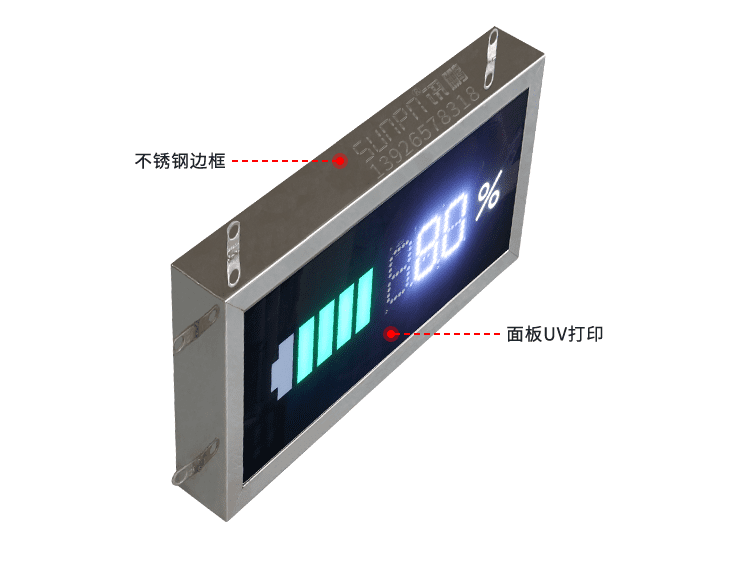

边框材质:不锈钢边框

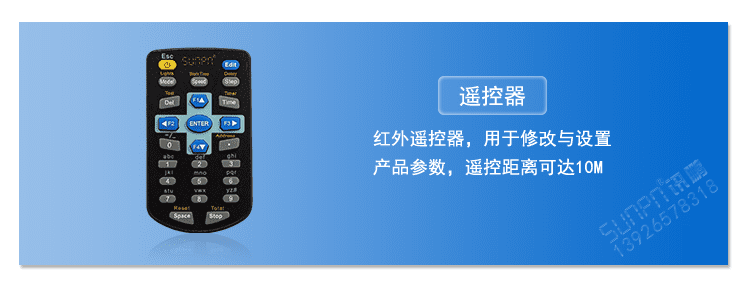

控制方式:25键遥控器


充电桩其功能类似于加油站里面的加油机,可以固定在地面或墙壁,安装于公共建筑(公共楼宇、商场、公共停车场等)和居民小区停车场或充电站内,可以根据不同的电压等级为各种型号的电动汽车充电。充电桩看板显示屏的充电桩的输入端与交流电网直接连接,输出端都装有充电插头用于为电动汽车充电。充电桩一般提供常规充电和快速充电两种充电方式,人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用,进行相应的充电方式、充电时间、费用数据打印等操作,充电桩显示屏能显示充电量、费用、充电时间等数据。



充电桩(栓)能实现计时、计电度、计金额充电,可以作为市民购电终端。同时为提高公共充电桩(栓)的效率和实用性,今后将陆续增加一桩(栓)多充和为电动自行车充电的功能。



如今,绿色制造是全球制造业的升级主题,新能源使用率逐渐提高,作为新能源的排头兵,新能源汽车的崛起已是大势所趋。新能源汽车的动力供给一一充电柱,同样前景光明。



北京,国之心脏,在国家大力推进新能源汽车发展进程中,起到了至关重要的作用。作为新能源汽车推广的重点域市之ー,鉴于政策与市场的协同发展,北京坚持了纯电动路线。2017年北京市新能源汽车发展的数量接近16万辆。其中,私人汽车超过了1万辆,租賃汽车156万辆。在北京也汇集一大批优秀的新角能源汽车及相关企业,包括整车、动力驱动系統、电池及材料、充电、互联网服务等。



实际上,当前国内充电桩保有量远远满足不了新能源汽车的増长需求,充电桩市场需求缺口巨大,这也为自动化行业带来了新机遇。不过在充电桩的建设中,还有一个同题不容忽视,那就是因为充电粧一般都不会很高,而目显示屏也比較小,这样就导致用户在充电时不容易看到自己爱车的充电情况。讯鹏科技研发的LED充电桩电池电量进度通讯屏便应运而生,这款通讯屏采用户外防水设计,高亮灯板与背光显示,能在户外强光的环境下有很好的显示表现。充电桩充电进度通讯屏的数据通过接收设备的485通讯信号实时显示,采用工业通用 MODBUST通讯协议。充电桩充电进度通讯屏的使用能给用户带来更智能化、人性化的服务。给实施企业带来更大的竟争优势。

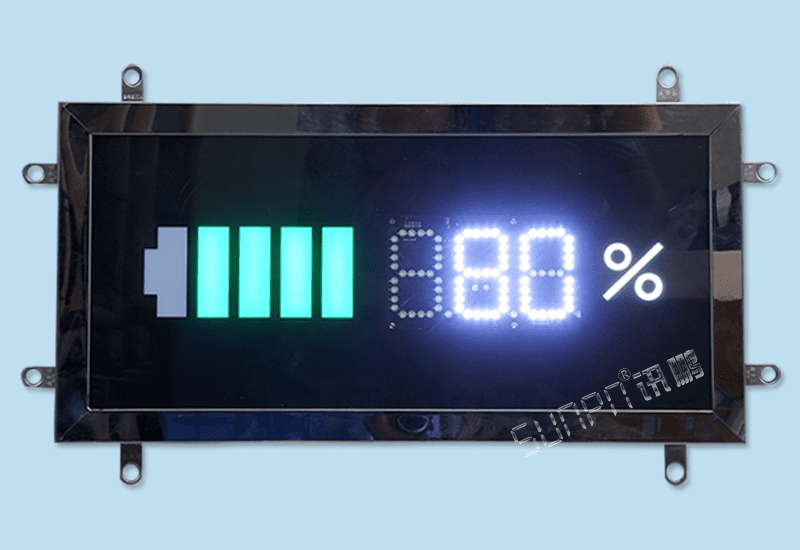

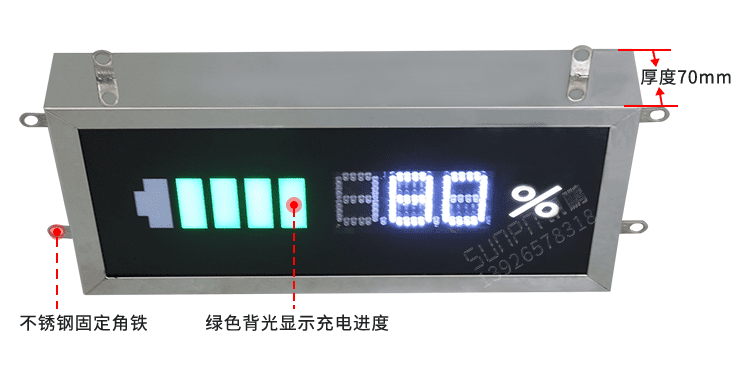

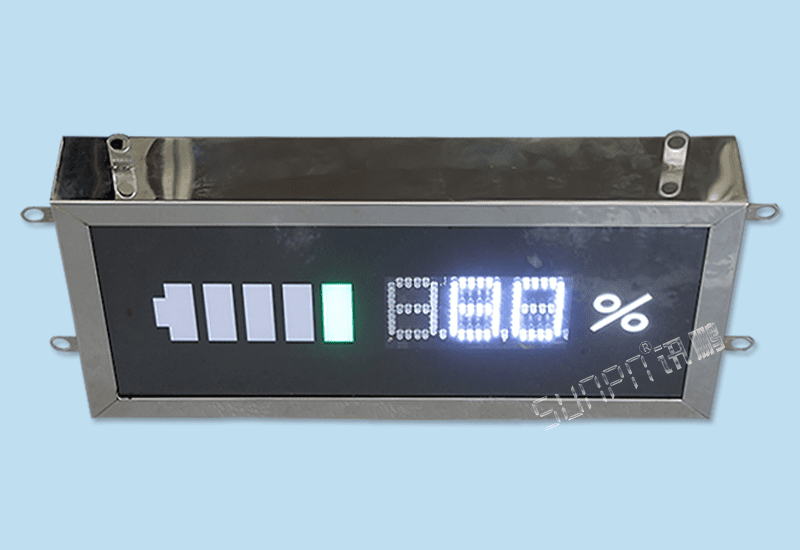

充电桩电池容量屏产品引言充电桩电池容量屏产品实拍充电桩电池容量屏产品实拍充电桩电池容量屏产品实拍充电桩电池容量屏产品实拍

讯鹏淘宝直营店

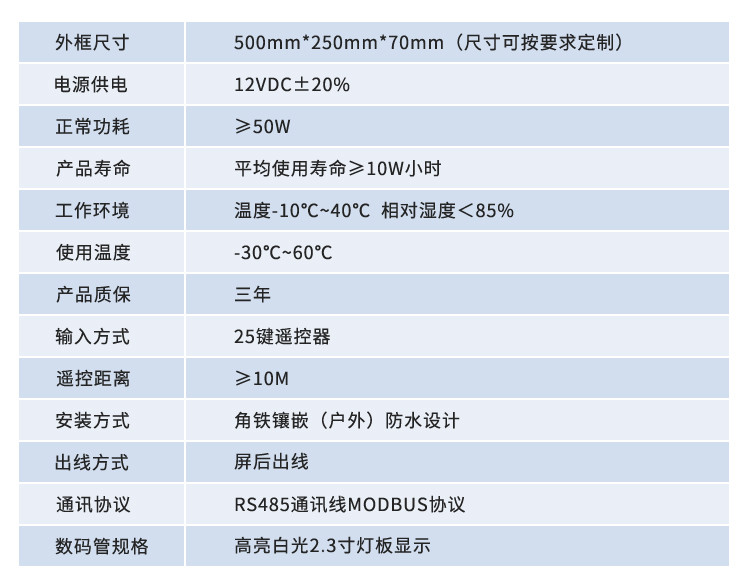

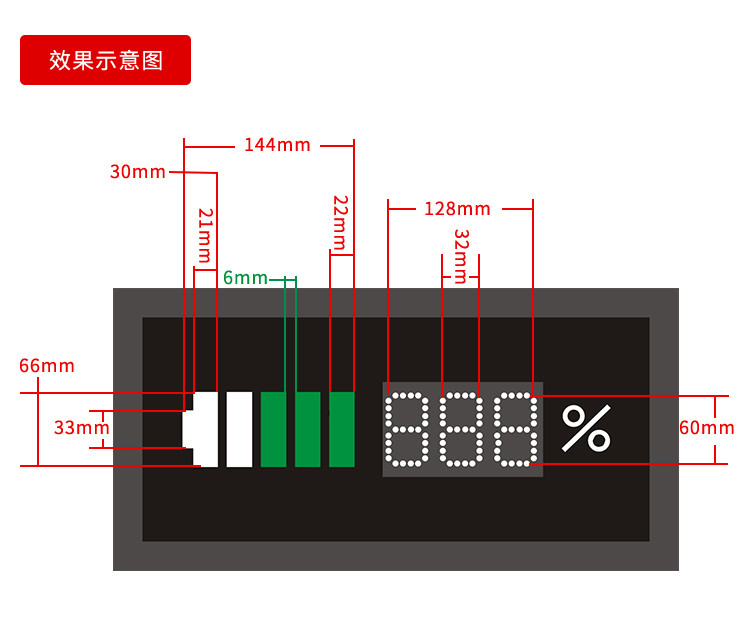

充电桩电池容量屏产品效果图充电桩电池容量屏产品效果图充电桩电池容量屏产品效果图充电桩电池容量屏产品效果图充电桩电池容量屏产品参数充电桩电池容量屏产品参数充电桩电池容量屏通讯协议

一、电池容量屏通信模式

1.通讯接口电气标准: 通讯接口符合RS-232  RS--485国际标准。

2. 通讯协议: 采用MODBUS通讯协议RTU模式。

3.通讯格式约定:

 1)通信速率: 9600 bps

 2)RTU数据格式。

 3)字符格式为10位:

a. 数据位:8 bit;

b. 起始位:1 bit;

c. 停止位:1 bit;

d. 无奇偶校验位;



二、指令功能说明

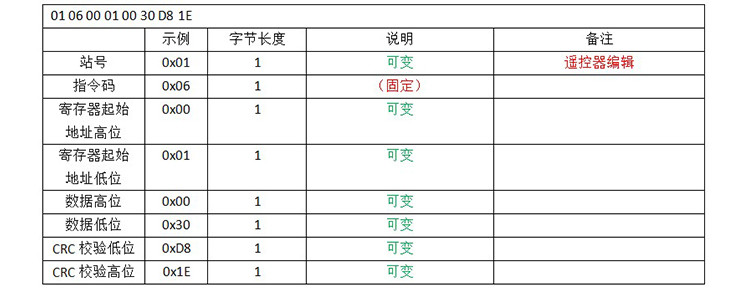

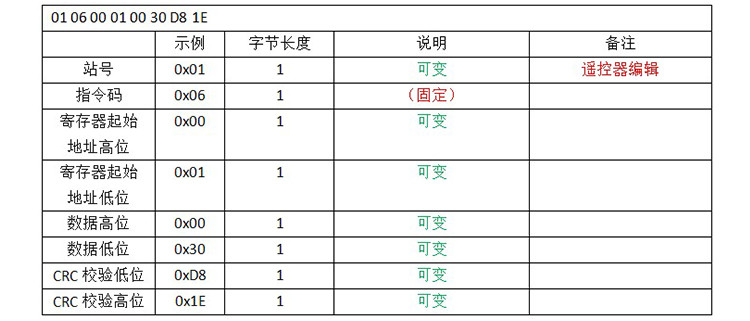

1、写单个个仪表寄存器内容(指令码:0x06)


B、读多个仪表寄存器地址内容格式:

充电桩电池容量屏通讯协议

     2、仪表回传数据格式:

充电桩电池容量屏通讯协议

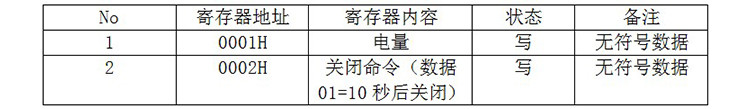

     三、寄存器地址说明

充电桩电池容量屏通讯协议



                      充电桩电池容量屏遥控操作说明


充电桩电池容量屏遥控操作说明充电桩电池容量屏遥控操作说明

  电池容量屏遥控操作说明

一、编辑数据

1、按【Edit】键进入数据编辑,光标闪烁

2、光标闪烁栏处,按【数字】键输入相应数据

3、按【ENTER】键,数据保存并退出

4、按【Esc】键,取消本次操作并退出


二、软关机

1、按【ESC】键进入软关机,屏幕不显示

2、再按【ESC】键,屏幕恢复正常显示


三、设置本机ID

1、按【Esc】键进入软关机,屏幕不显示

2、按【.】键进入本机ID设置状态,光标闪烁

3、光标闪烁栏处,按【数字】键输入相应数据

4、按【ENTER】键,数据保存并退出

5、按【Esc】键,取消本次操作并退出

注:本机ID设置范围1—255

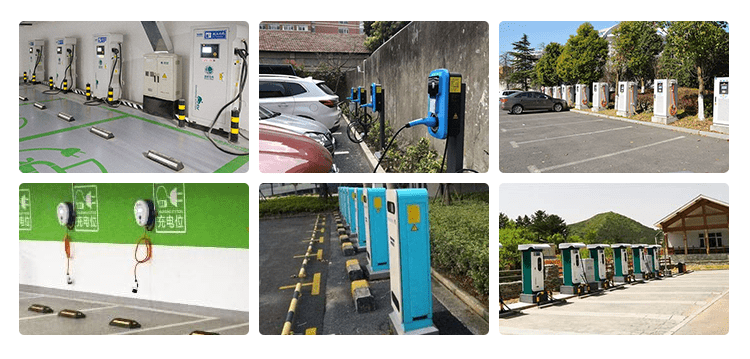

                     充电桩电池容量屏应用场景


充电桩电池容量屏应用场景充电桩电池容量屏应用场景
