工厂安灯呼叫系统

讯鹏牛工厂汽车装配线无线安灯呼叫系统状态看板管理软件设备异常无线报警按钮盒警灯

产品规格:100mm(宽)*50mm(高)

配套硬件:定制按钮盒

控制方式:软件编辑


讯鹏无线安灯呼叫状态系统的组成:



生产车间建立一套无线安灯呼叫系统,用于工位紧急呼叫和应急响应,提高生产效率,稳定产品质量,当工位出现需求时通过安灯终端,采集并发送到系统进行记录和电子看板整体显示。



1、无线安灯呼叫系统状态看板:通过双色LED屏显示文字信息,指示工位当前状态。

2、无线安灯呼叫系统状态看板广播系统:通过语音广播系统,同步播报报警工位或设备的当前状态。

3、无线安灯呼叫系统状态看板寻呼系统:通过无线寻呼系统,发射相关安灯事件触发的通知信息。



安灯终端:是一种开关量输入类型的无线按键输入设备,可以是人工按键或者传感器触发按键,当接收到按键信号后将该按键对应的编码发送到安灯主机。安灯终端的按键个数可以扩展多种类型,如单键呼叫终端、单键呼叫+取消终端、多键呼叫终端,面板定制多建呼叫终端。



多键按键无线安灯终端,按键定义如下:



正常运行 计划停机

质量问题 物料问题

设备故障 换型调试

紧急停机 设备保养

请求帮助 安全报警

核实签到 分级上报

讯鹏无线安灯呼叫状态系统产品介绍讯鹏无线安灯呼叫状态系统产品介绍讯鹏无线安灯呼叫状态系统效果图

讯鹏无线安灯呼叫状态系统系统结构图讯鹏无线安灯呼叫状态系统系统结构图

讯鹏无线安灯呼叫状态系统产品介绍讯鹏无线安灯呼叫状态系统产品介绍

讯鹏无线安灯呼叫状态系统终端介绍

讯鹏无线安灯呼叫状态系统终端介绍

讯鹏淘宝直营店

讯鹏无线安灯呼叫状态系统功能说明:

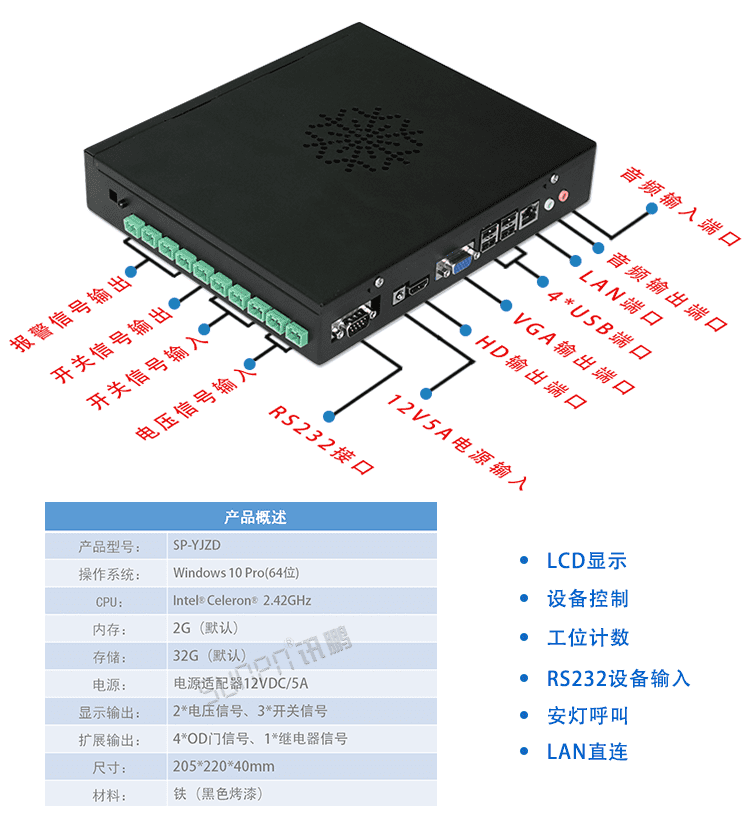

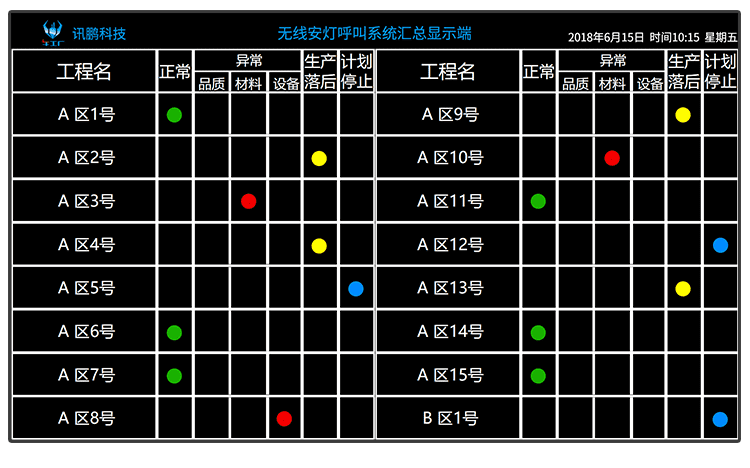

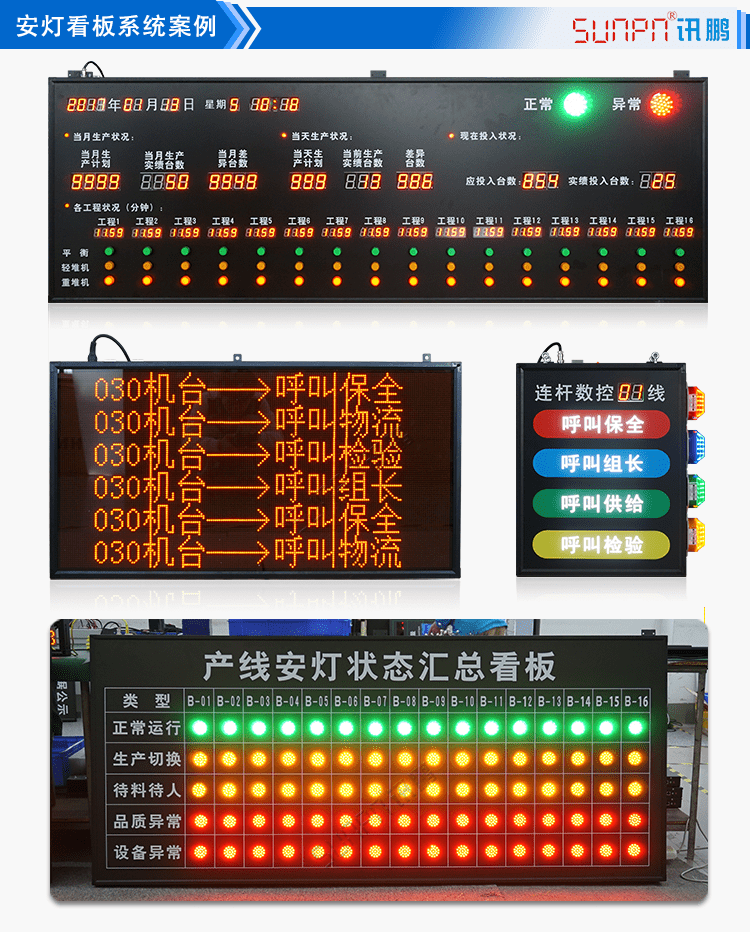

无线安灯系统状态汇总显示端

讯鹏无线安灯呼叫状态系统功能说明讯鹏无线安灯呼叫状态系统功能说明

讯鹏无线安灯呼叫状态系统功能说明:

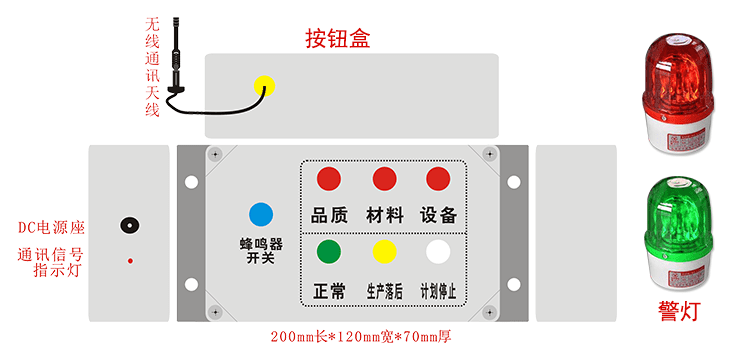

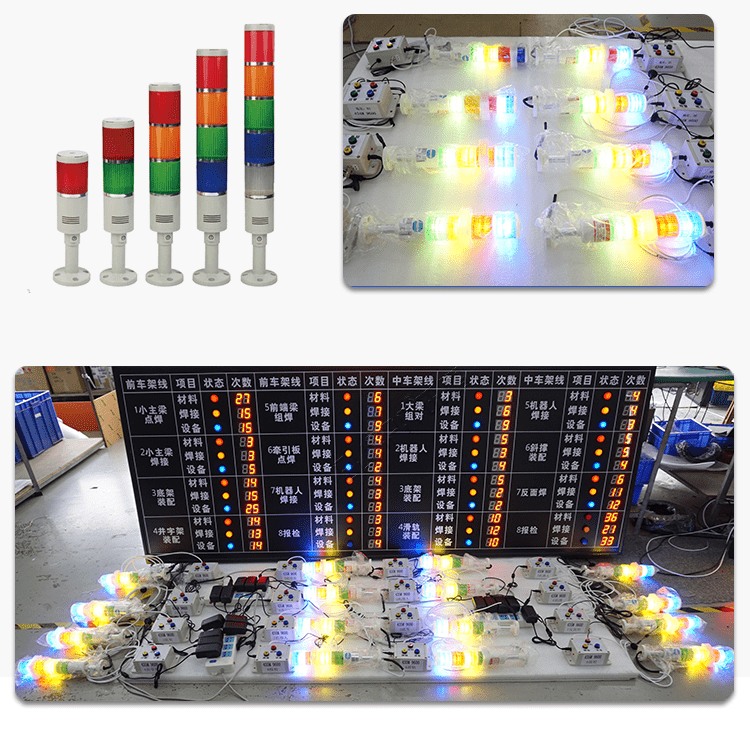

安灯按钮盒效果图:带无线发送模块,有效150米以内。报警灯为声光报警。

1、系统通过无线信号与TCP网络通讯方式相结合方式汇总数据到显示屏。(如图所示)

2、整套系统中有43个工位按钮盒,每个按钮盒对用显示屏的一个固定栏目位置。(地址对应1-43,分别贴上对应岗位名称标签纸)

3、按钮盒中 品质、材料、设备3个按键为不带锁带灯按钮;正常、生产落后、计划停机为不带锁带灯按键。复位按钮后取消报警。所有报警均未报警时默认为正常状态。数据实时反馈在汇总显示界面上。

4、品质、材料、设备三项报警发出时同时伴有红色声光报警。其他报警项和正常时无外置报警。

5、上位机软件功能:客户端登录软件可实时从办公室电脑监控看板数据。通过局域网络访问服务端数据。后台可支持多台电脑(50台)同步监控数据。

6、可增加或删除工位数量、编辑工程名称。在一个界面显示不下的情况可支持翻页显示。

   *  可设置每个报警和地址码对应的工程名称,可设置翻页节拍时间。

   *  系统最多可支持配置报警盒255个。

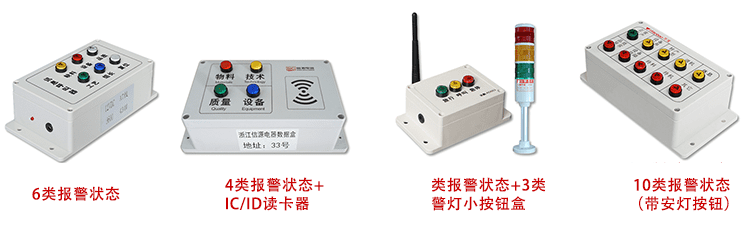

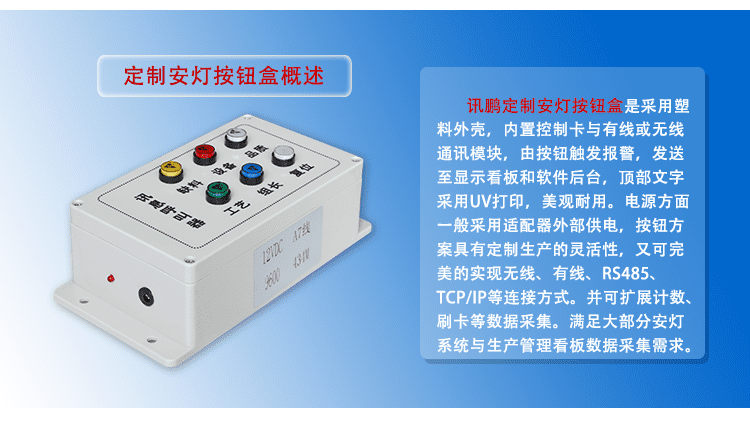

定制安灯按钮盒

讯鹏无线安灯呼叫状态系统定制按钮盒

讯鹏无线安灯呼叫状态系统定制安灯按钮盒样式

讯鹏无线安灯呼叫状态系统定制按钮盒

以上是安灯按钮盒样式参考,可根据要求定制,如有所需欢迎咨询客服!

讯鹏无线安灯呼叫状态系统软件说明

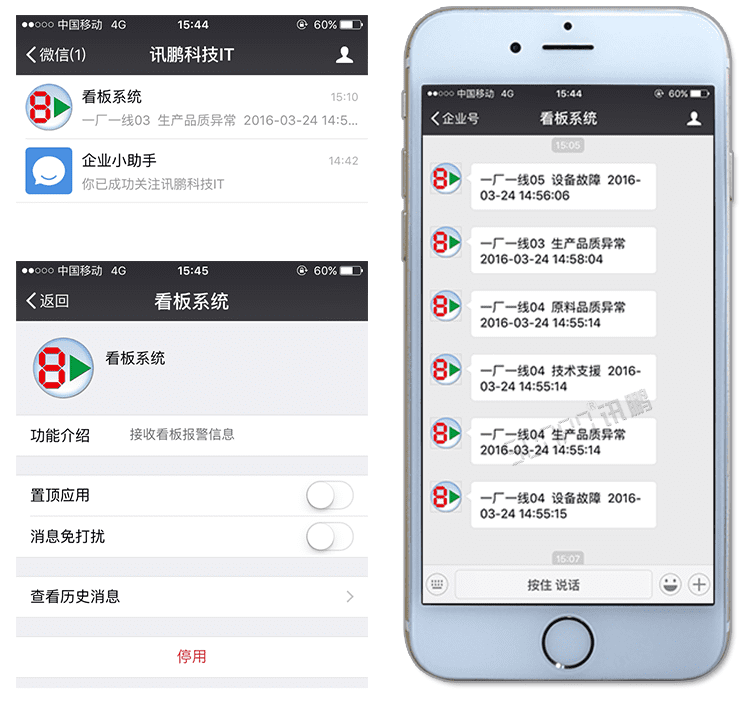

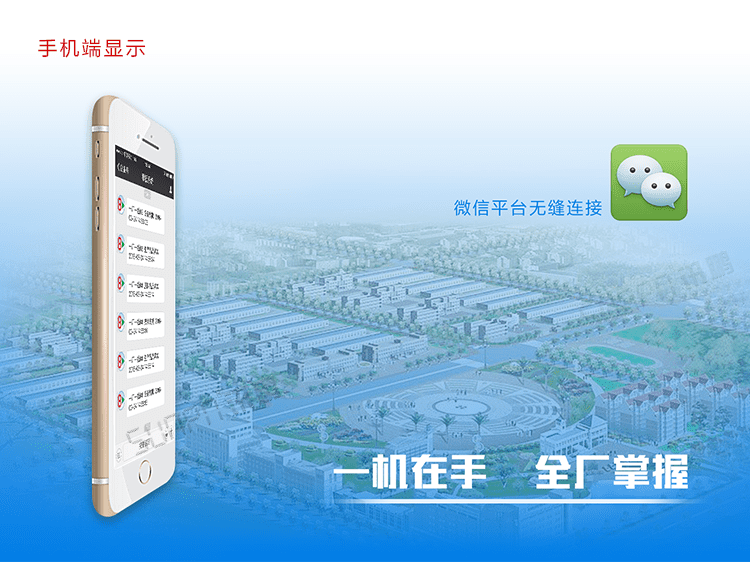

讯鹏无线安灯呼叫状态系统手机端软件界面

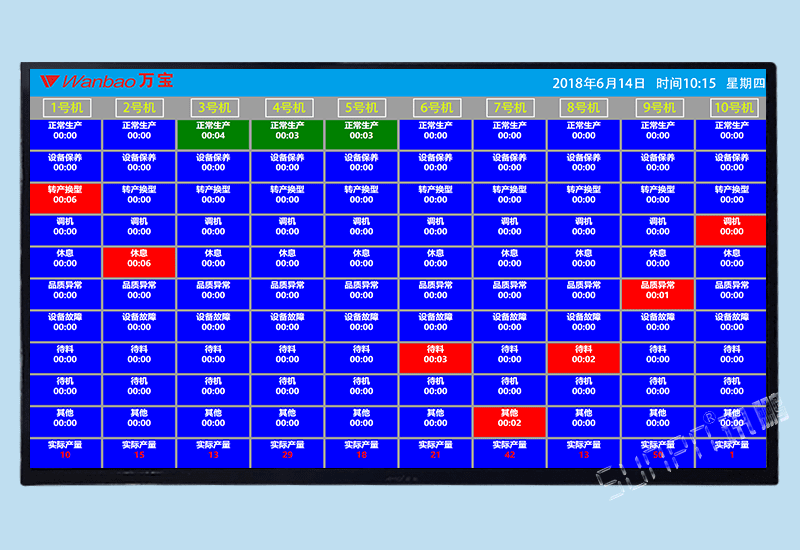

讯鹏无线安灯呼叫状态系统软件界面展示

手机端软件界面-实时了解生产状况

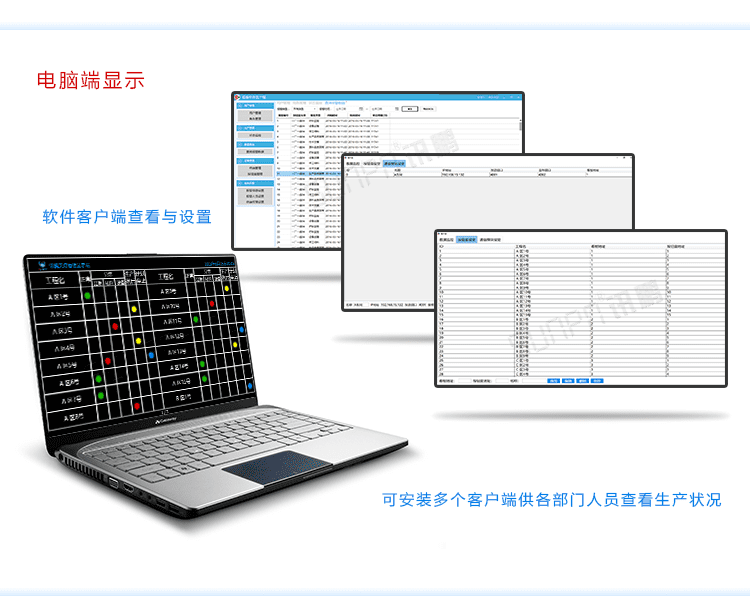

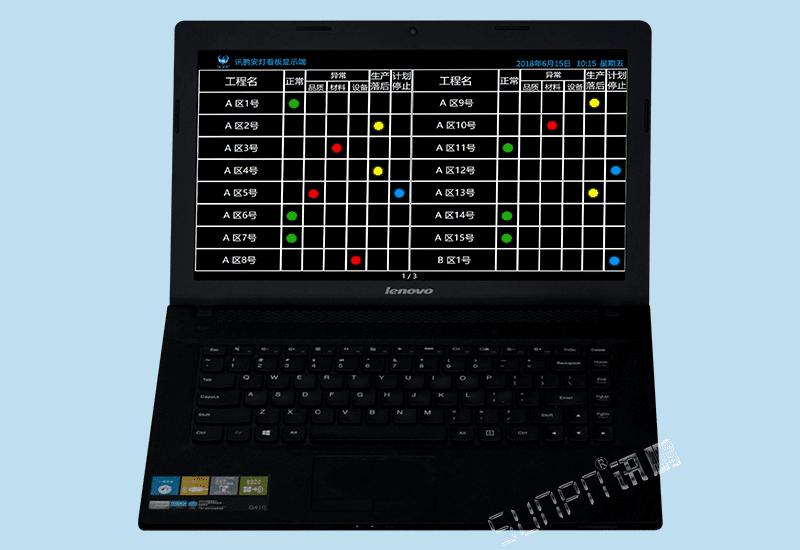

讯鹏无线安灯呼叫状态系统-电脑端软件界面

讯鹏无线安灯呼叫状态系统软件界面展示

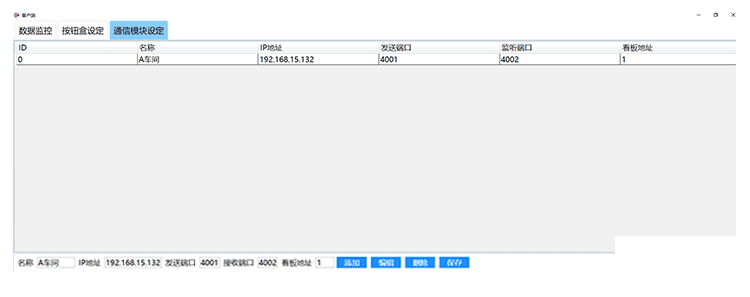

看板软件客户端-通讯模块设定

讯鹏无线安灯呼叫状态系统软件界面展示

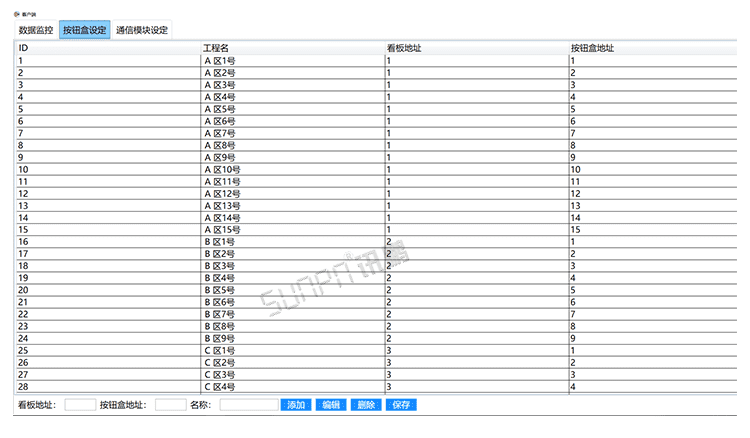

看板软件客户端-按钮盒设定

讯鹏无线安灯呼叫状态系统软件界面展示

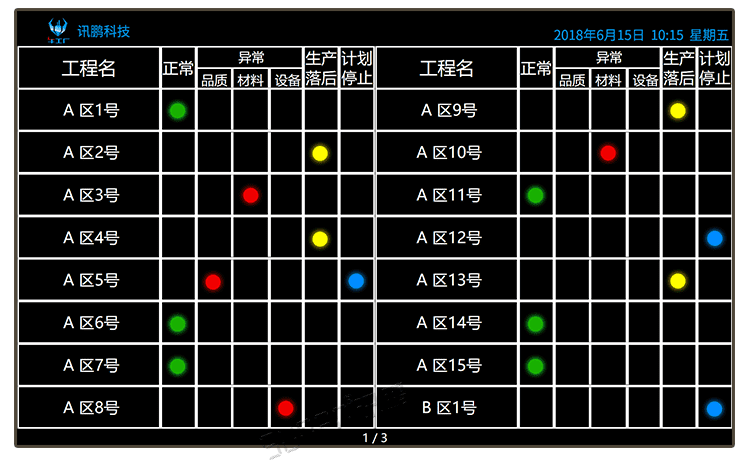

看板软件客户端-监控数据

讯鹏无线安灯呼叫状态系统软件界面展示

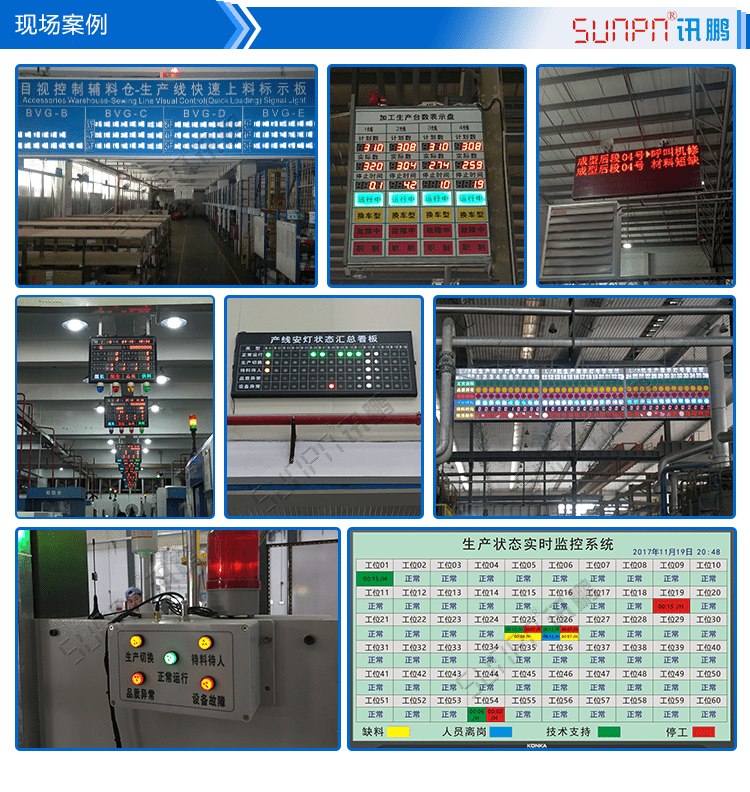

                    讯鹏无线安灯呼叫状态系统现场案例

讯鹏无线安灯呼叫状态系统现场案例

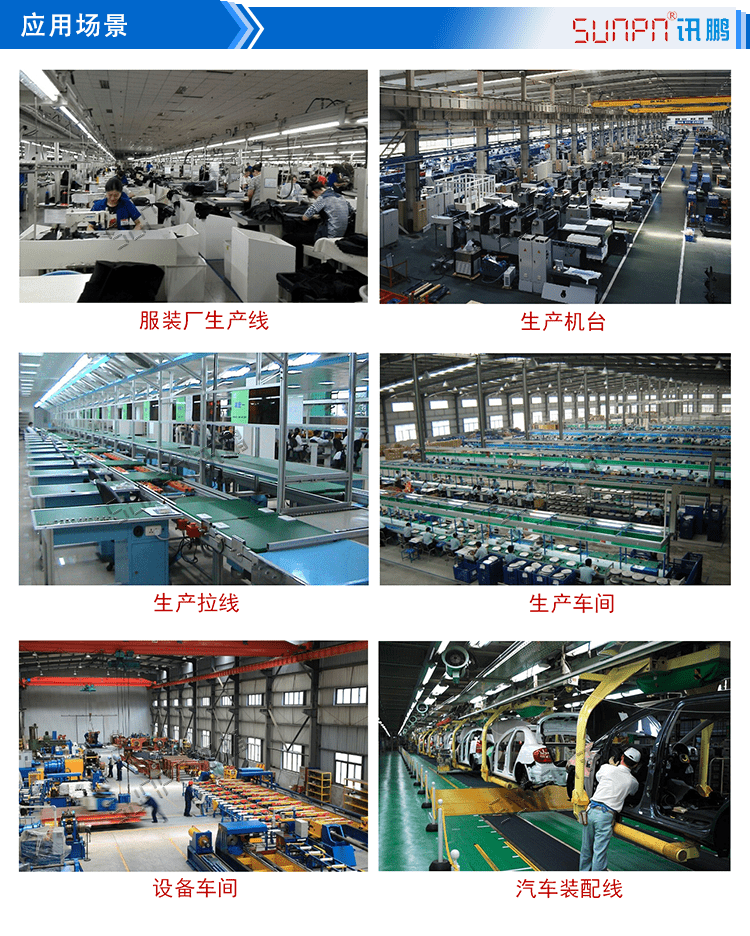

                     讯鹏无线安灯呼叫状态系统应用场景

讯鹏无线安灯呼叫状态系统应用场景

                     讯鹏无线安灯呼叫状态系统案例参考

讯鹏无线安灯呼叫状态系统案例参考讯鹏无线安灯呼叫状态系统案例参考
