由我们讯鹏科技开发的生产过程信息管理安灯( Andon)看板系统作为生产全过程组织的一个铺助工具，能快速实现申请呼叫、信息传递、实时显示、设备控制、质量检验、缺料提示、统计分析、报表生成等，就工序作业、设备状态、质量问题、供应情况等过程，进行实时的信息传递和管理，对生产全过程构成支持。给现在的生产提供便利。

一、安灯看板系统的作用

       安灯看板系统最初是在汽车行业广泛使用，但在当前其应用已不仅只限于汽车行业的现场管理，已在各类制造行业的生产线上得以推广及应用，并取得良好的效果，对于现场品质、设备、物料的管理发挥出其重要的作用。

1、当工位有异常状况（如缺料、故障、品质等问题）产生时，即时通过看板向有关部门反馈信息

2、按等额看板系统对个工位的报警，及时作出响应

3、安灯看板系统可及时对我们整个生产流程做好监控

4、安灯看板系统通过系统反馈信息及时做好问题记录，方便后期调整

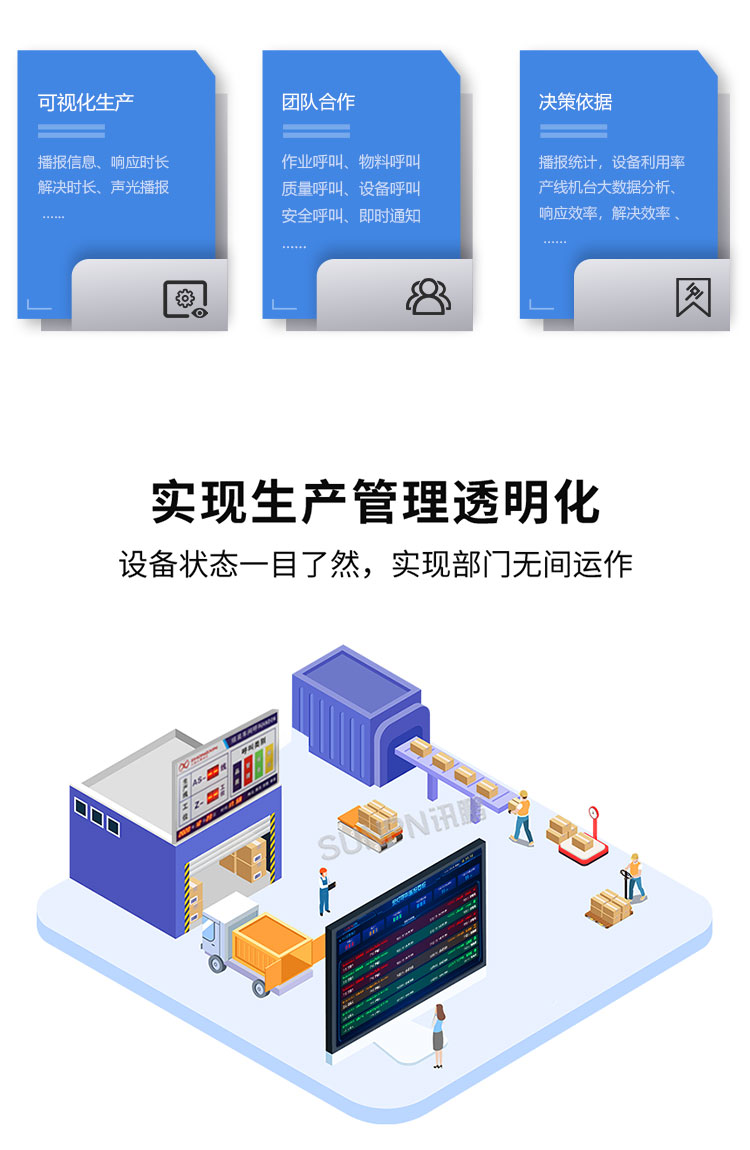

5、使生产现场变得透明化，所有信息直接通过看板系统展示。

安灯看板系统引言

       讯鹏安灯系统（ANDON）是一个面向制造业生产现场，快速联络生产、物料、维修、主管等 部门以满足生产线需求，实时掌控和管理生产线状况的专门应用软硬件系统，实现生产透明管理。 它是精益制造执行中的一个核心工具，也是MES制造执行系统中重要的组成部分。

安灯看板系统产品说明

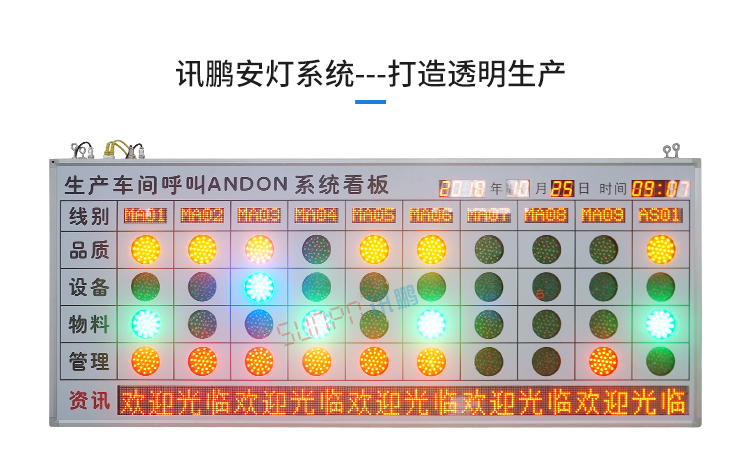

讯鹏正通过安灯系统打造高效的智能工厂、生产更好的产品、提供系统化的管理

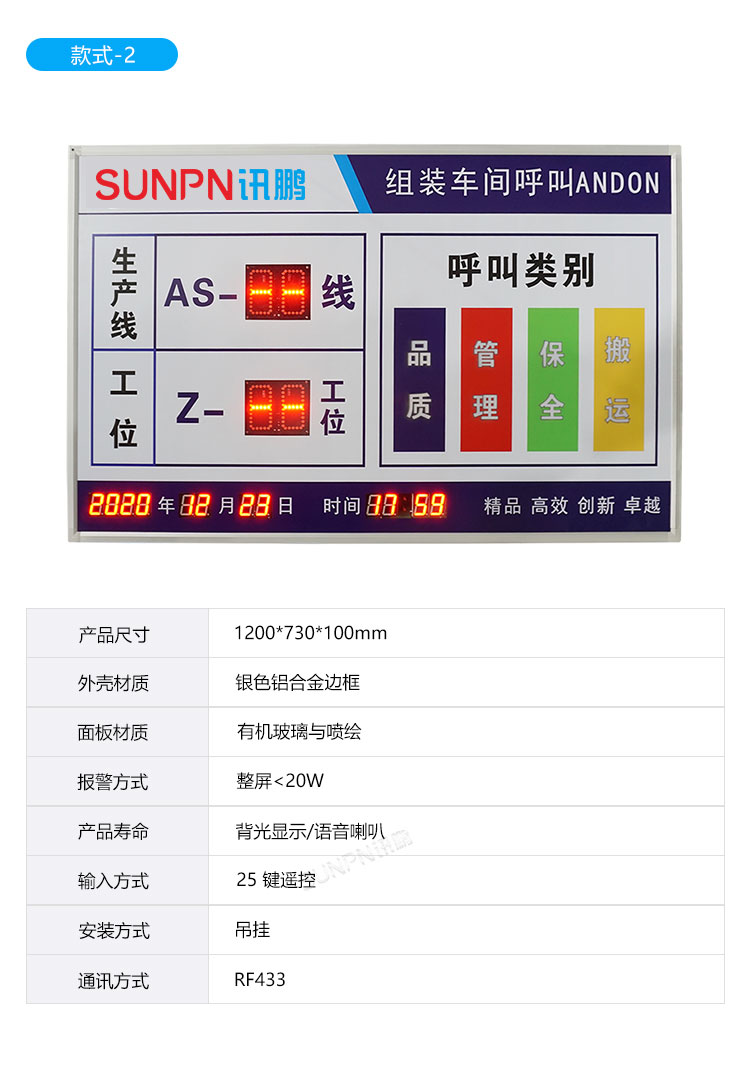

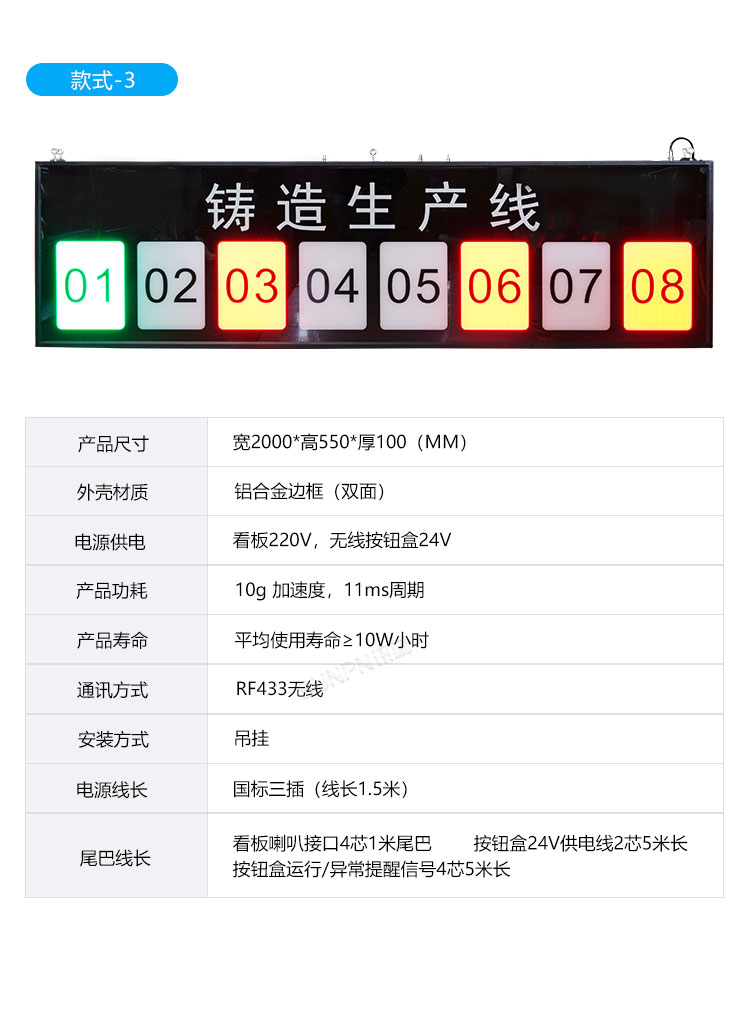

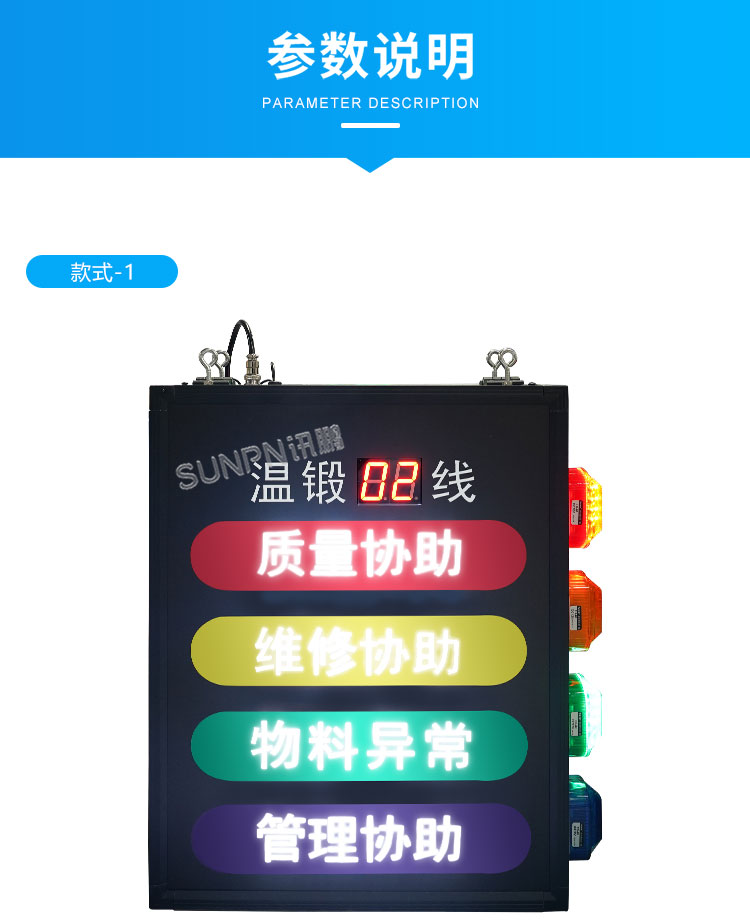

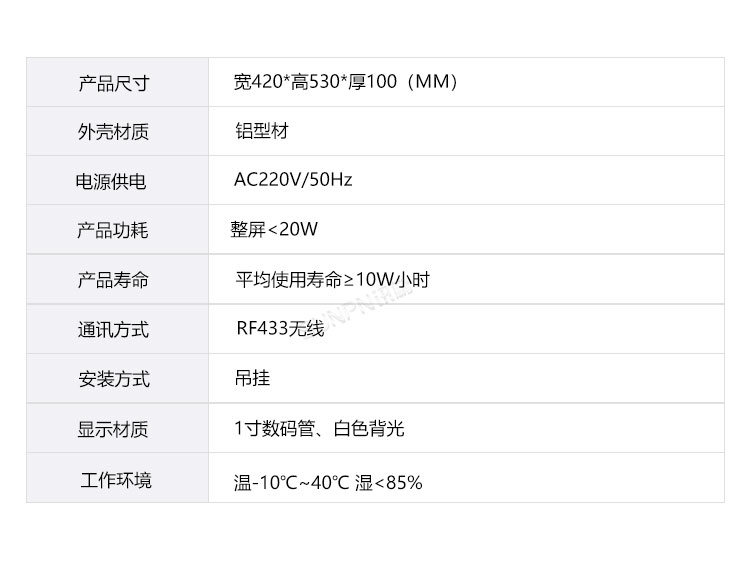

二、安灯看板系统产品参数

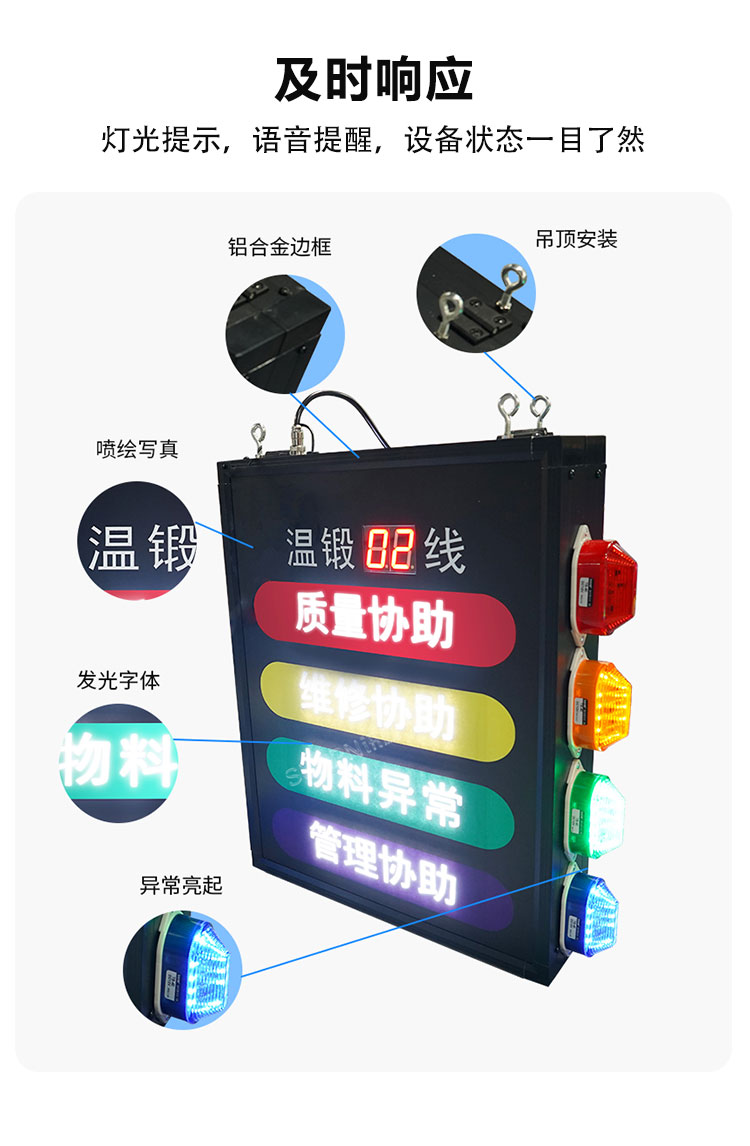

1、安灯看板边框为银色铝合金边框，面板、背板采用亚克力材质报警指示灯采 用直径7.5cm 插灯显示，颜色分别为黄色、蓝色、绿色、红色，每 种颜色都是单色灯

2、安灯显示屏线别：采用遥控器修改设置参数（最多显示4位英文与数字的组合）

3、安灯看板年月日、时间：遥控器设置准确时间，自动走时

4、广告条屏：采用U盘导入数据显示，超出滚动显示（当前界面可显 示20个文字），也可采用有线连接电脑，发送文字信息至电子屏 （屏与电脑采用网线相连）

三、安灯看板系统产品功能

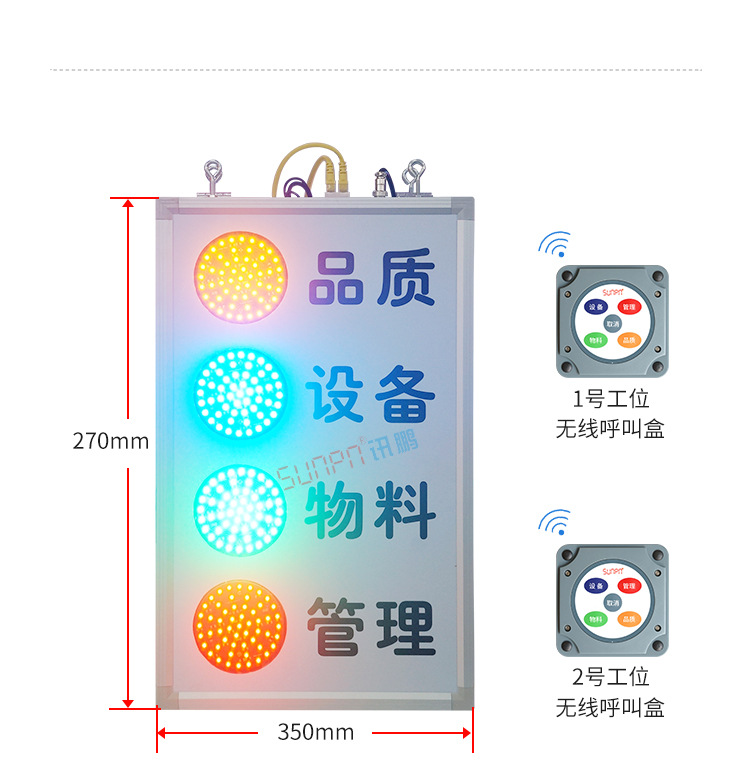

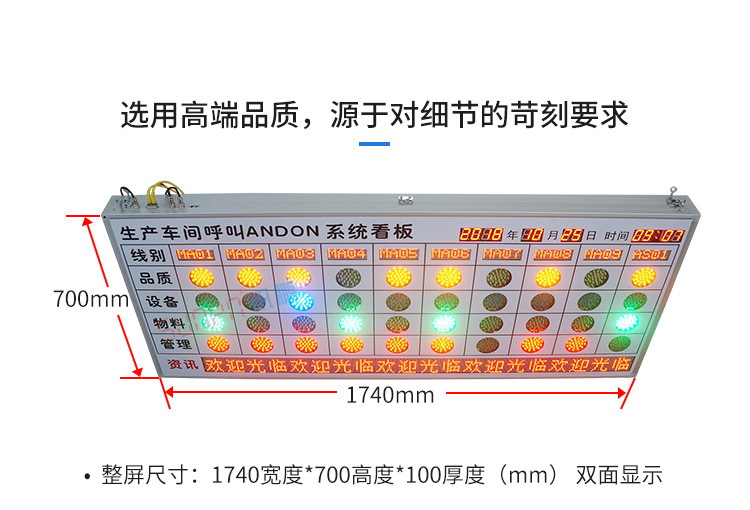

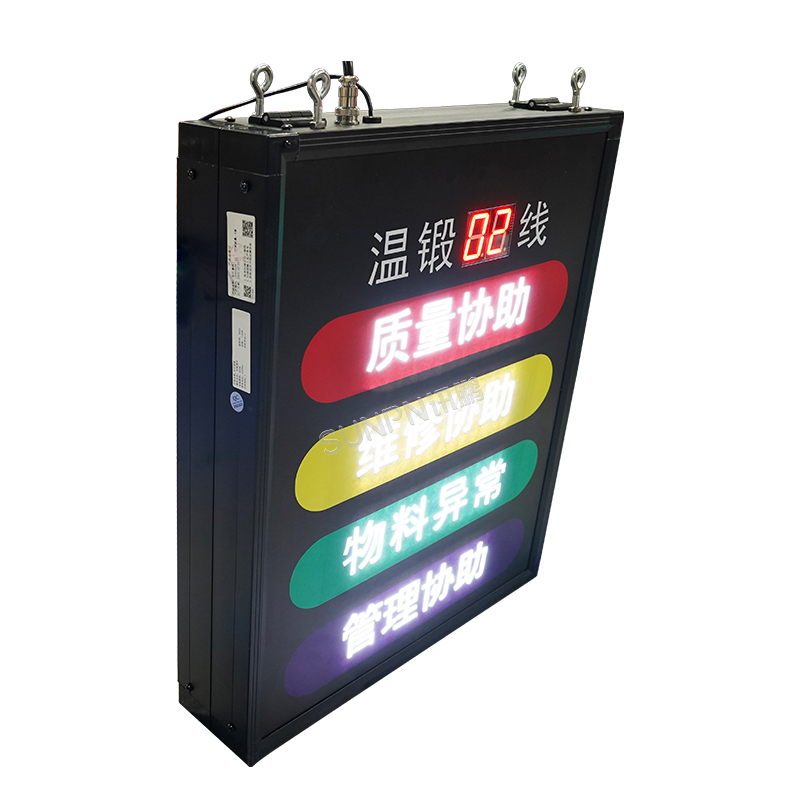

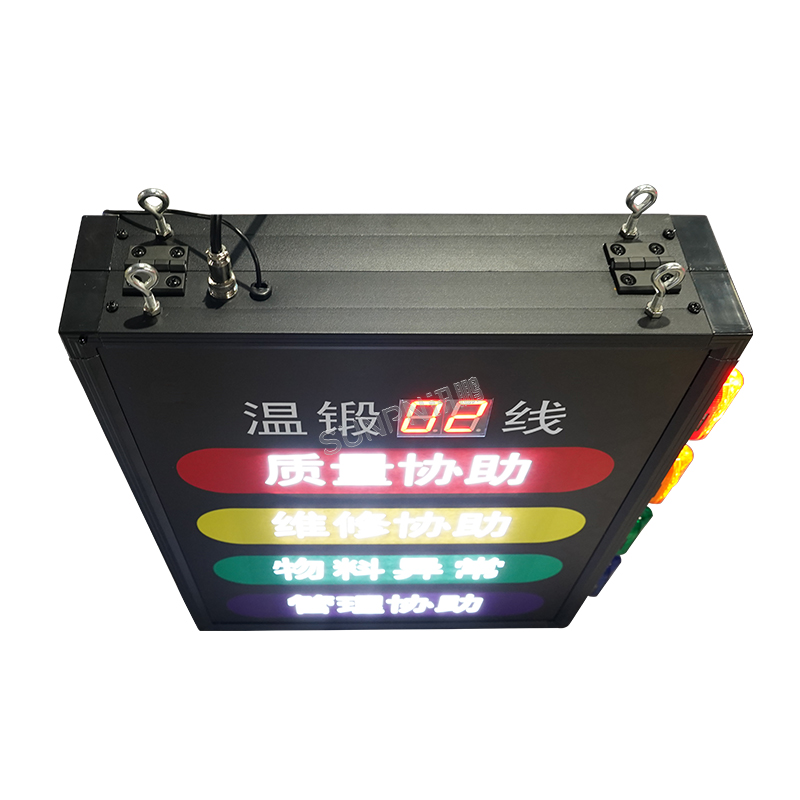

1、整屏尺寸：350宽度*270高度*100厚度（mm） 双面显示

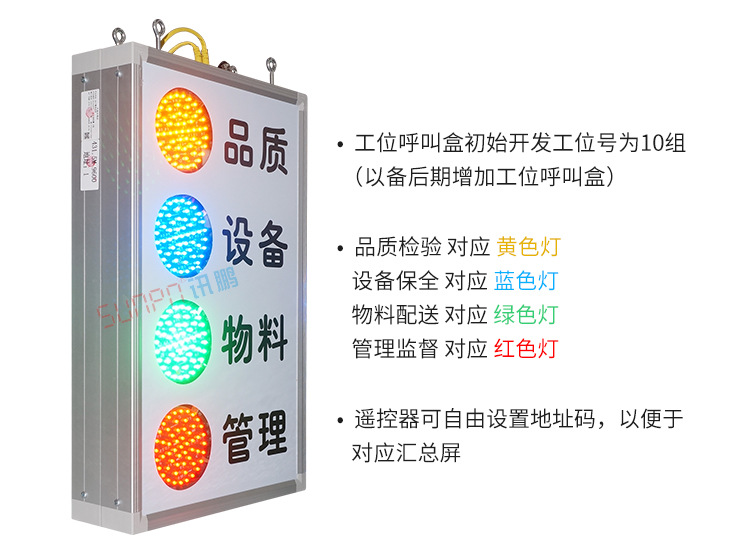

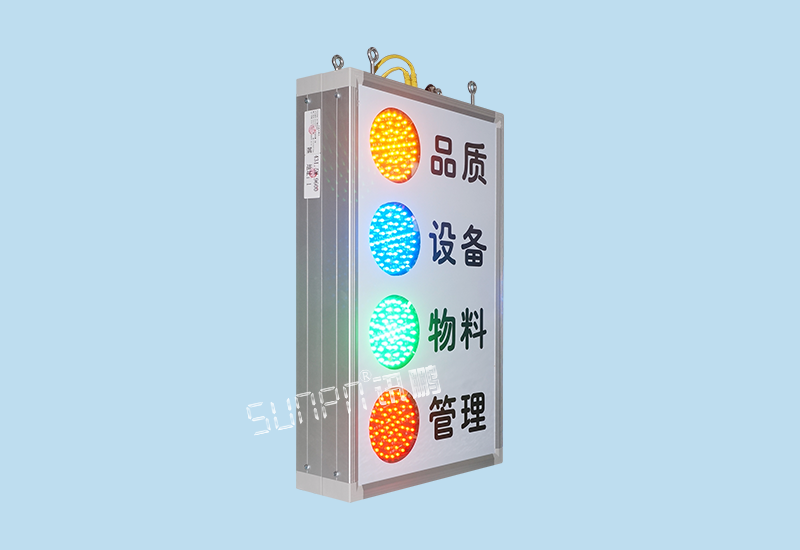

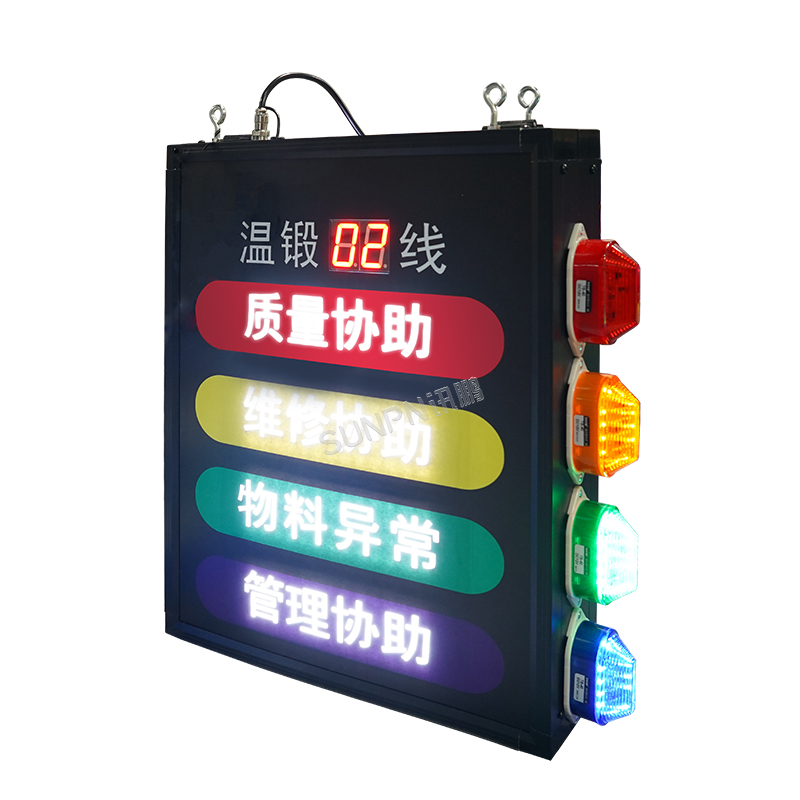

2、边框为银色铝合金边框，面板、背板采用亚克力材质报警指示灯采用直径10cm 插灯显示，颜色分别为黄色、蓝色、绿色、红色，每种颜色都是单色灯

3、供电系统：电子屏采用220V电压供电，无线呼叫盒采用2节5号电池供电

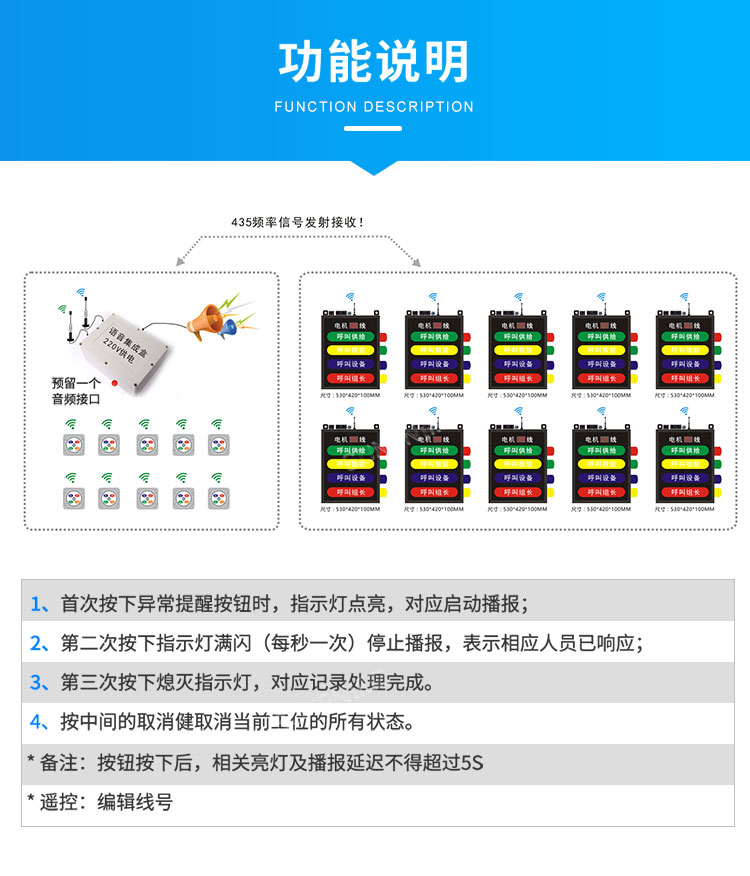

       当产线有异常时，人为手动触击呼叫盒，电子屏对应指示灯点亮并以1秒的频率持续闪烁提示报警；异常解除时，按击同一按键取消报警（报警取消时，指示灯灭）；按击呼叫盒“取消”按键，则取消当前产线的所有报警状态

安灯看板系统-安灯按钮盒介绍

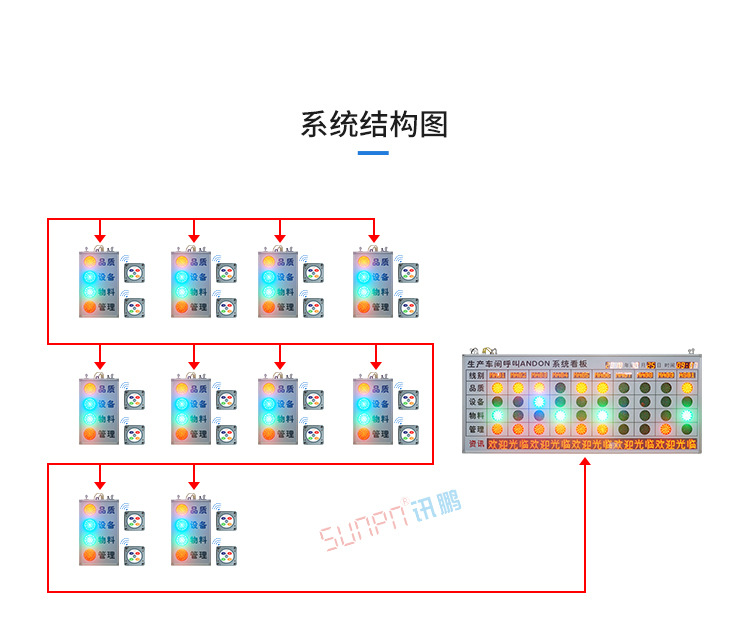

安灯看板系统结构图

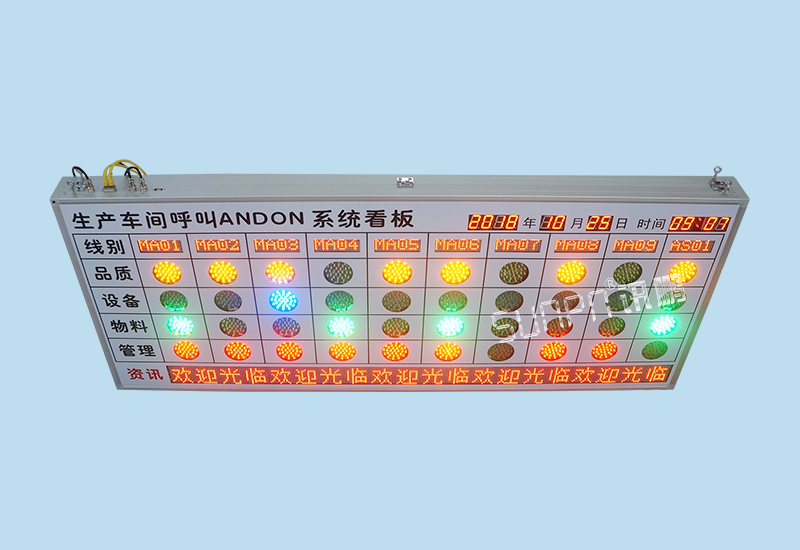

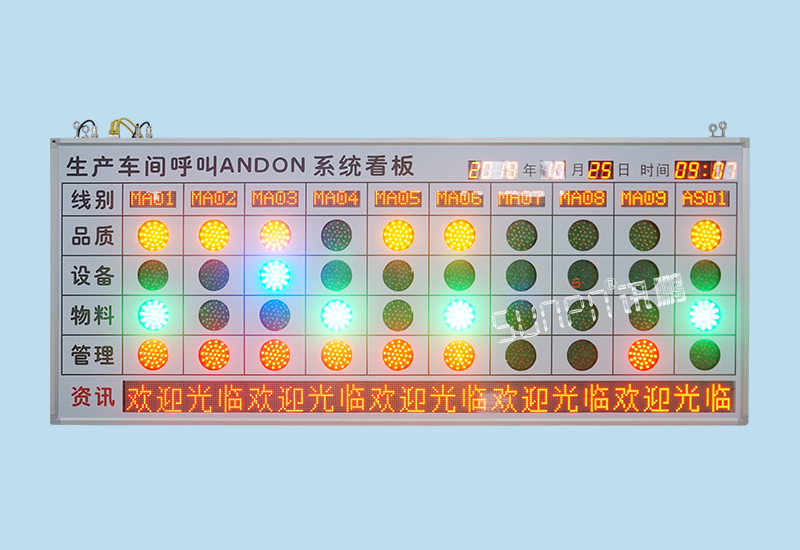

工位呼叫盒与小电子屏采用无线信号传输信号（有效范围80米）10套电子屏小屏与大屏汇总信息屏采用有线信号传输数据（485通讯，网络线连接）

安灯看板系统组成

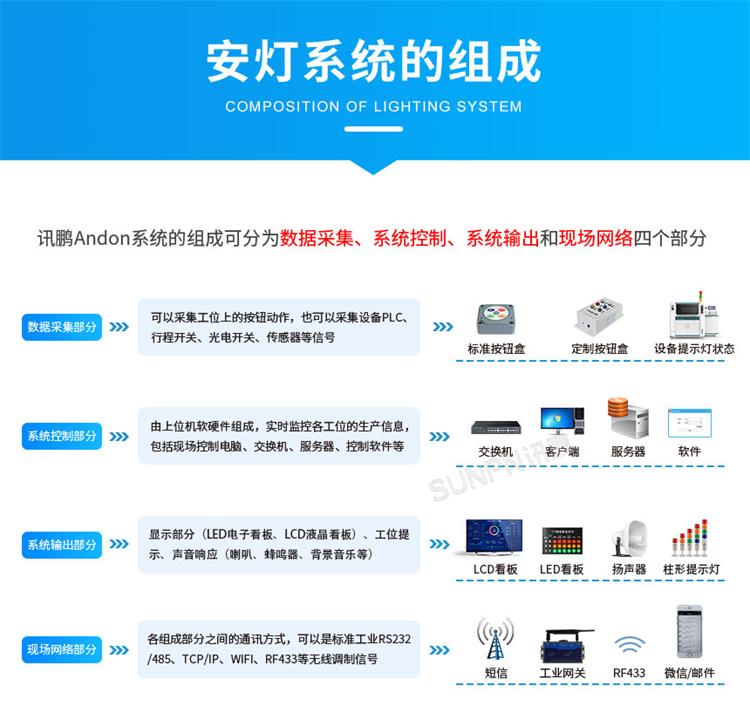

讯鹏Andon系统的组成可分为数据采集、系统控制、系统输出和现场网络四个部分

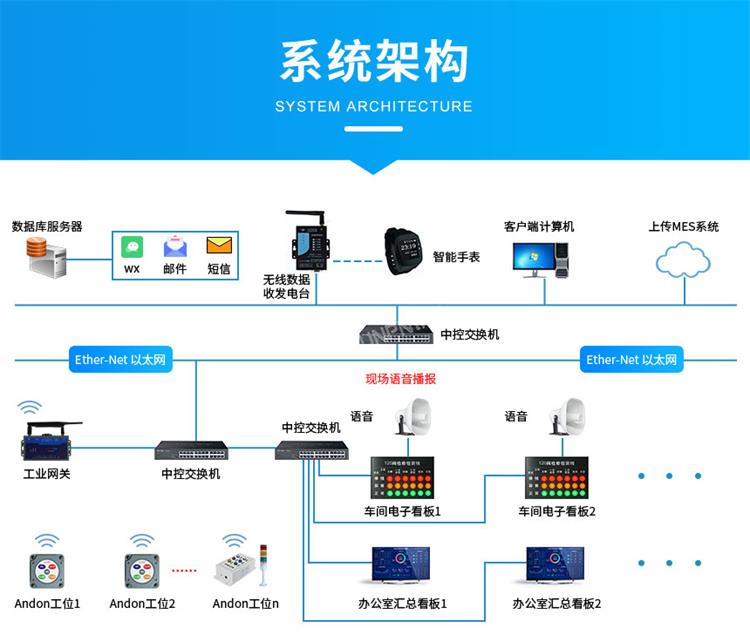

安灯看板系统架构图

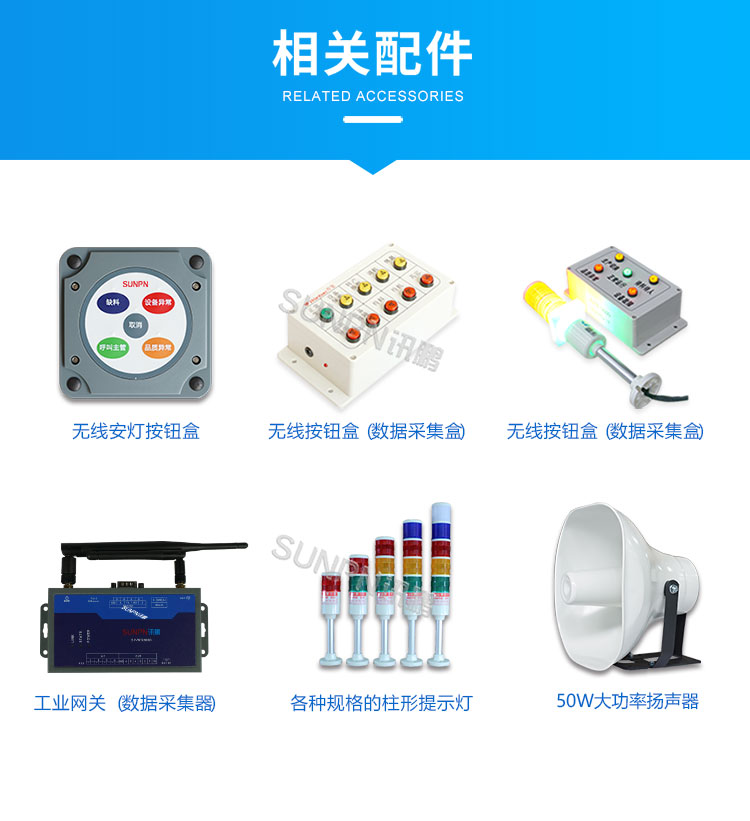

安灯看板系统硬件介绍

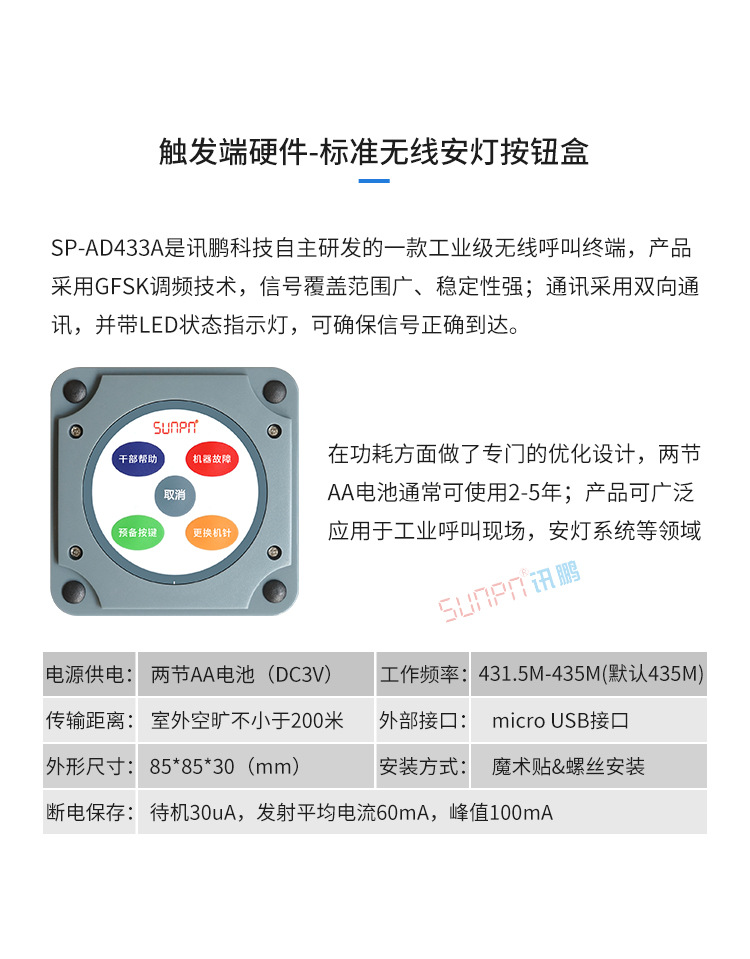

       SP-AD433A是讯鹏科技自主研发的一款工业级无线呼叫终端，产品采用GFSK调频技术，信号覆盖范围广、稳定性强；通讯采用双向通讯，并带LED状态指示灯，可确保信号正确到达；在功耗方面做了专门的优化设计，两节AA电池通常可使用2-5年；产品可广泛应用于工业呼叫现场，安灯系统等领域

       讯鹏定制安灯按钮盒是采用塑料外壳，内置控制卡与有线或无线通讯模块，由按钮触发报警，发送至显示看板和软件后台，顶部文字用UV打印，美观耐用。电源方面一般采用适配器外部供电，按钮方案具有定制生产的灵活性，又可完美的实现无线、有线、RS485、TCP/IP等连接方式。并可扩展计数、刷卡等数据采集。满足大部分安灯系统与生产管理看板数据采集需求。

安灯看板系统软件介绍

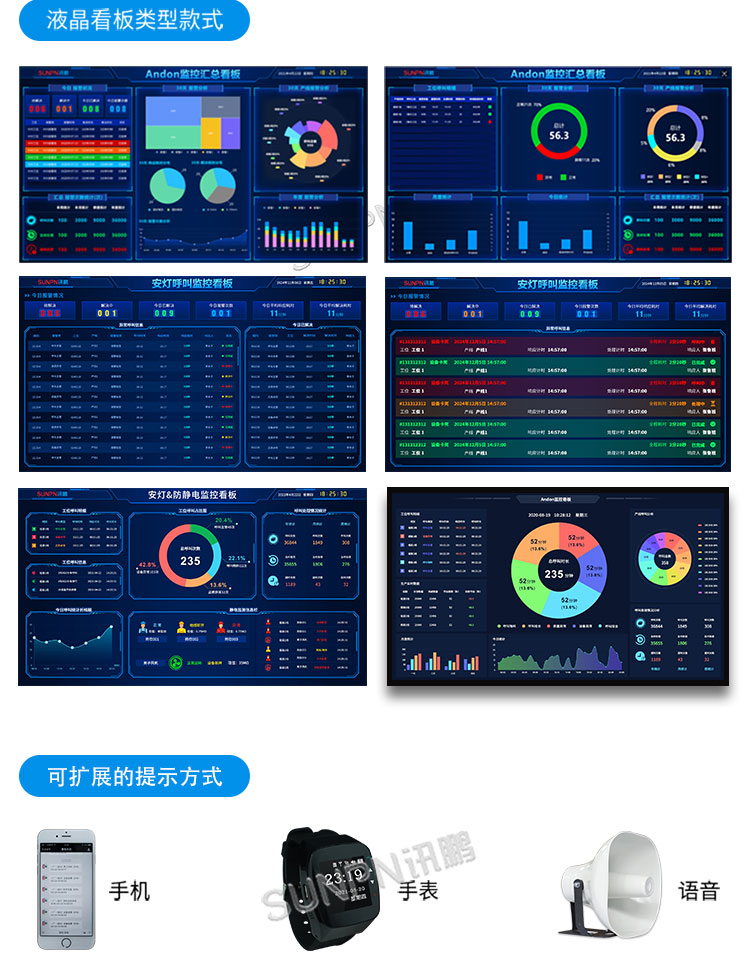

       讯鹏安灯系统是一款与硬件相结合，实时了解机台与工位状态，让异常的信息得到快速、高效的解决的系统软件，同时记录每次异常报警的种类、响应时间和处理问题用时，提供改善生产管理和人员考核的数据参考，实现透明、快速的生产管理体制，提升协调能力，加快响应速度，节省企业资源

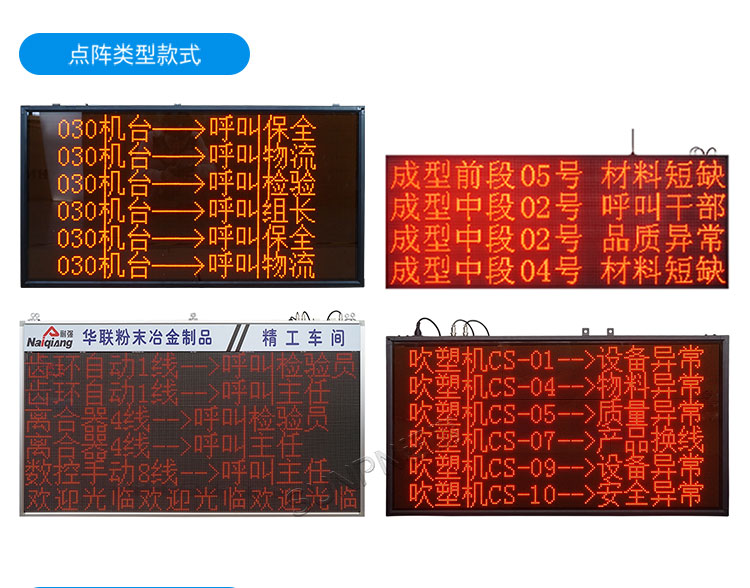

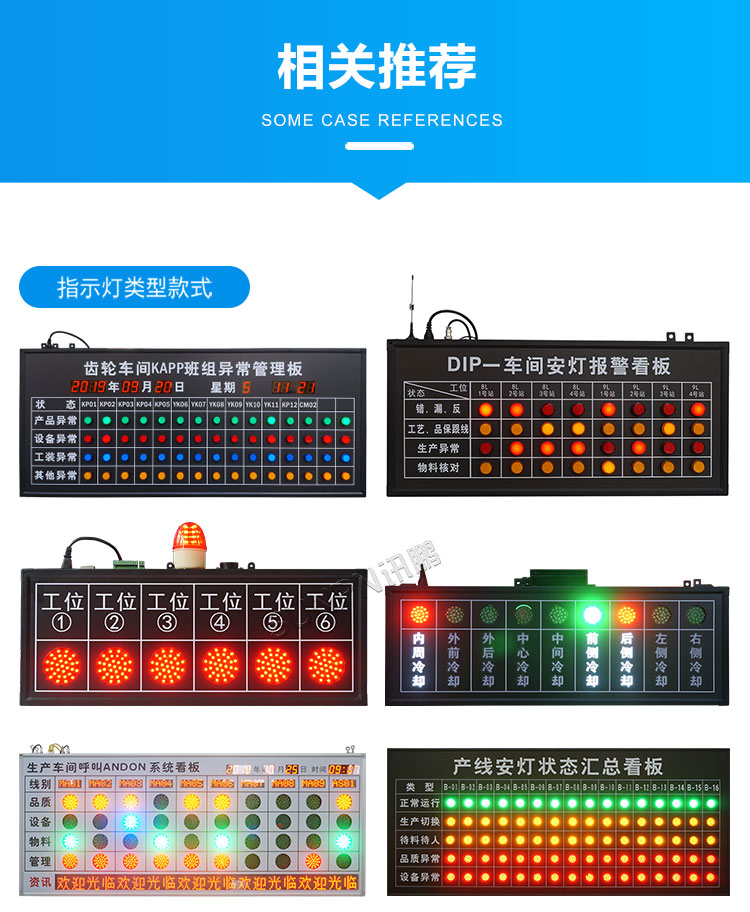

安灯看板系统案例参考

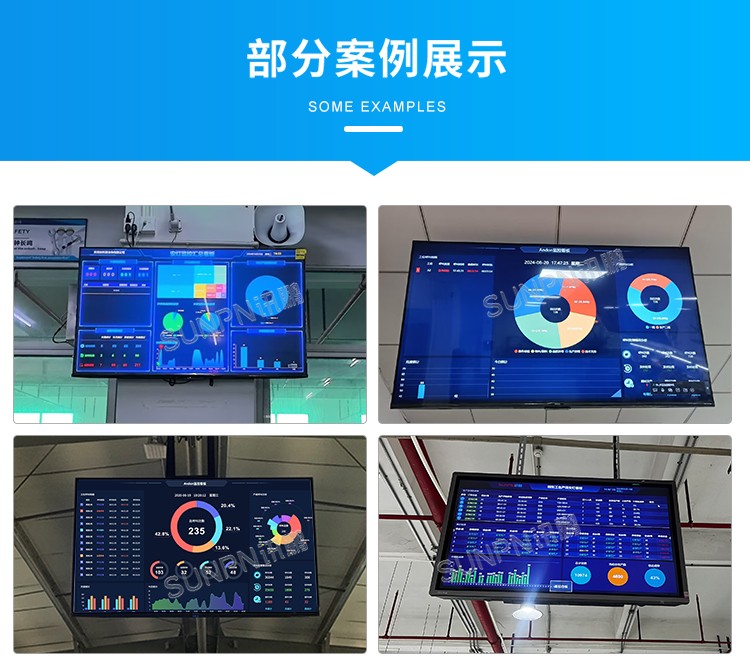

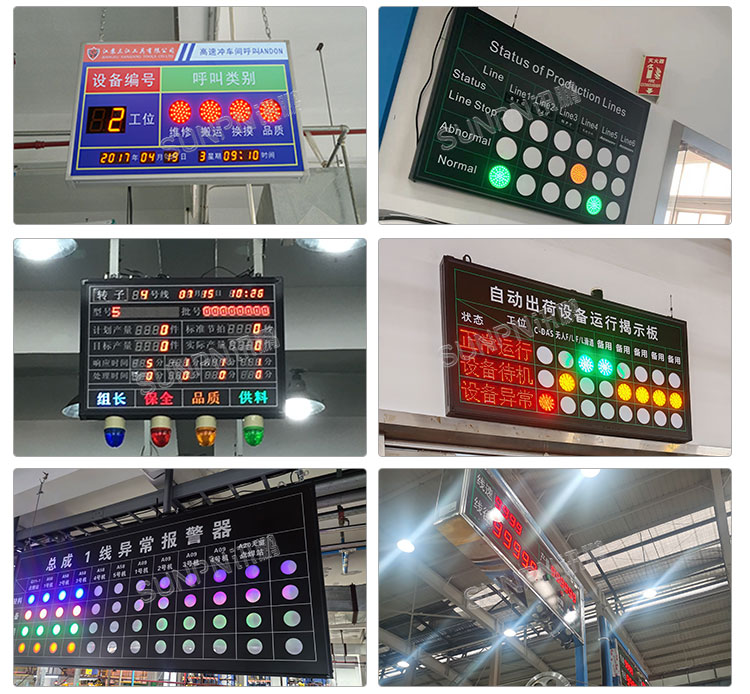

安灯看板系统现场案例
