厕所无线红外传感器可是实现自动监测的传感器，其利用物体产生的红外辐射的特性，来采集厕所有人还是无人的状态，对我们的生活没有影响，且对于我们公厕形象化建设有着极大的促进作用，让我们的公厕更加智能化、智慧化。

视频右下方窗口，支持全屏播放

       旅游景区、各大公园、大型商业街等任何一级政府多非常注重投入的发展经济产业，也是一个城市重要的名片，但是公共厕所却成为了让人诟病的地方，公共厕所长期出现脏乱差的现象，给游客留下了不好的印象特别在黄金周时间游客扎堆、如厕排队，几乎已经成为了节日里的普遍现象。这样一来严重影响了旅客进行二次销费的效果。但是有了厕所无线红外传感器就可以让我们的厕所形象有了进一步的提升。

一、厕所无线红外传感器的原理

        厕所无线红外传感器主要是通过红外线反射的原理，当人体的手或者身体的某一部分在红外线区域内，红外线发射管发出的红外线由于人体手或身体的遮挡反射到红外接收管，通过集成电路内的微电脑处理后限号发出，我们厕所的相应系统受到信号就会显示厕所蹲位的有人无人的状态，我们也可以通过显示看板直观的了解厕所的使用情况。

        现在的生活中用到红外传感器的场合也很多，无线红外传感器的作用也是很多的。在现在传感器的工业智能化的生产过程中，具有举足轻重的作用。在现在的厕所行业生产中，有了无线红外传感器来帮助采集数据，反馈数据，我们可以更好的完善厕所的显示系统，做到厕位空位可查。

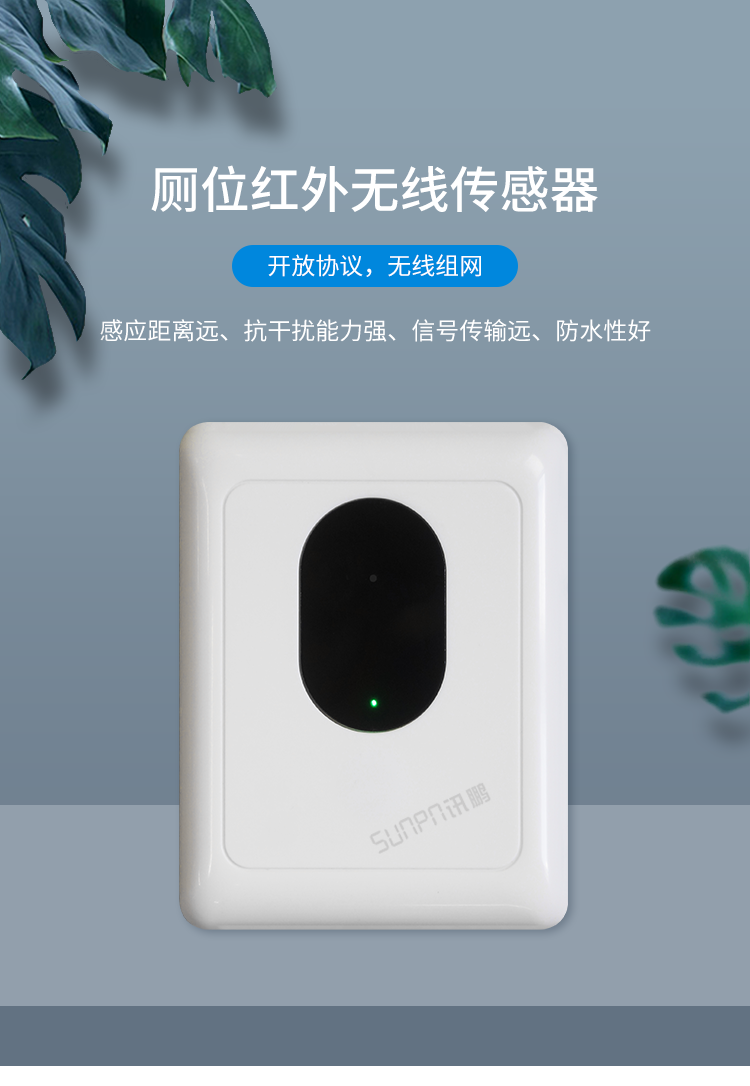

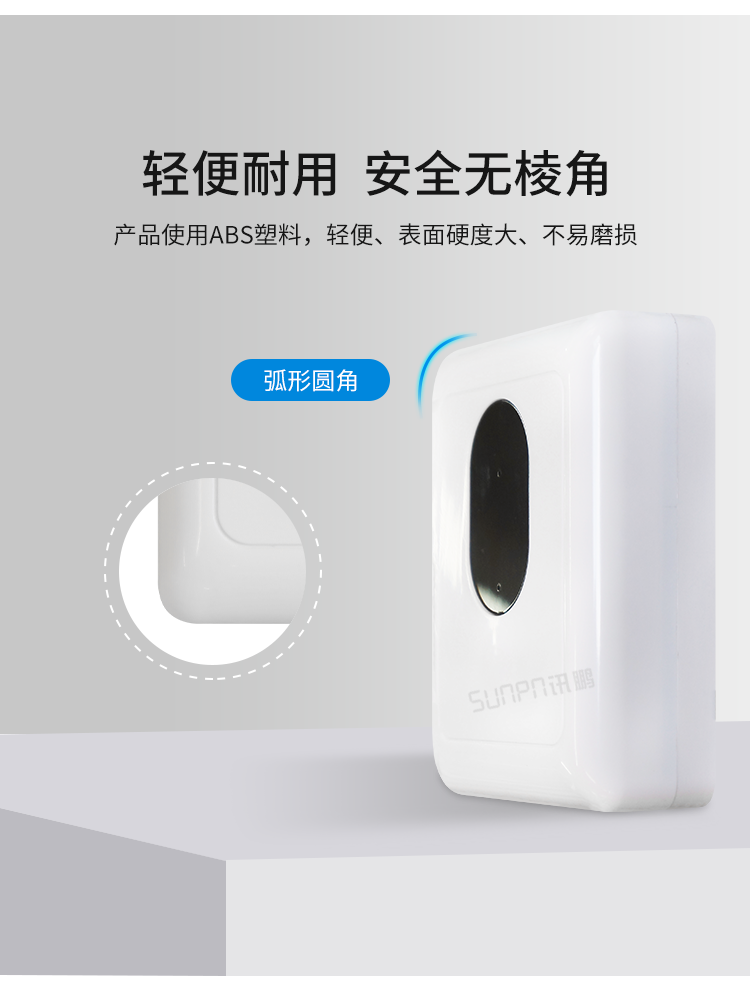

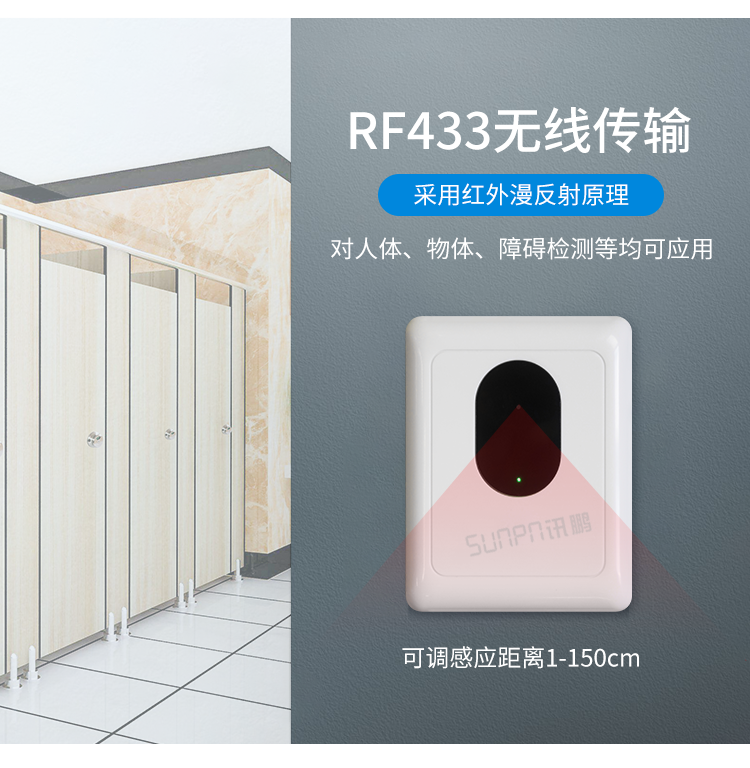

二、厕所无线红外传感器产品介绍

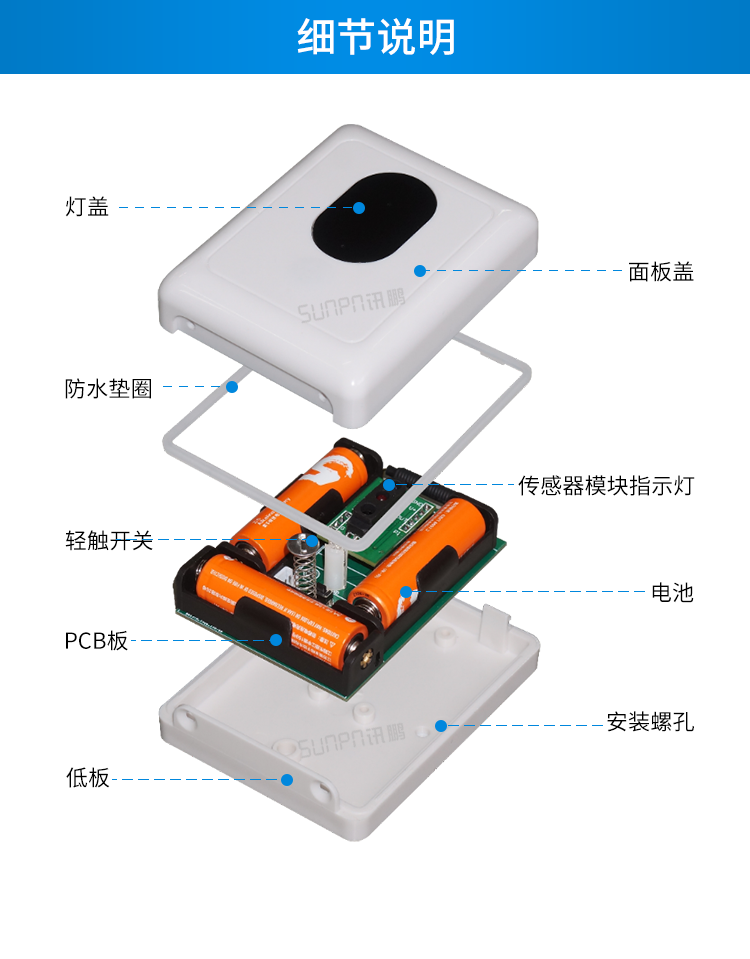

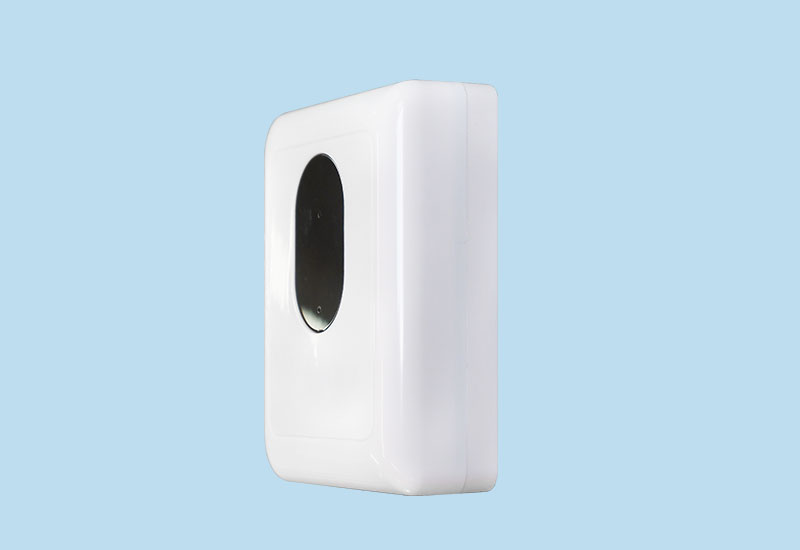

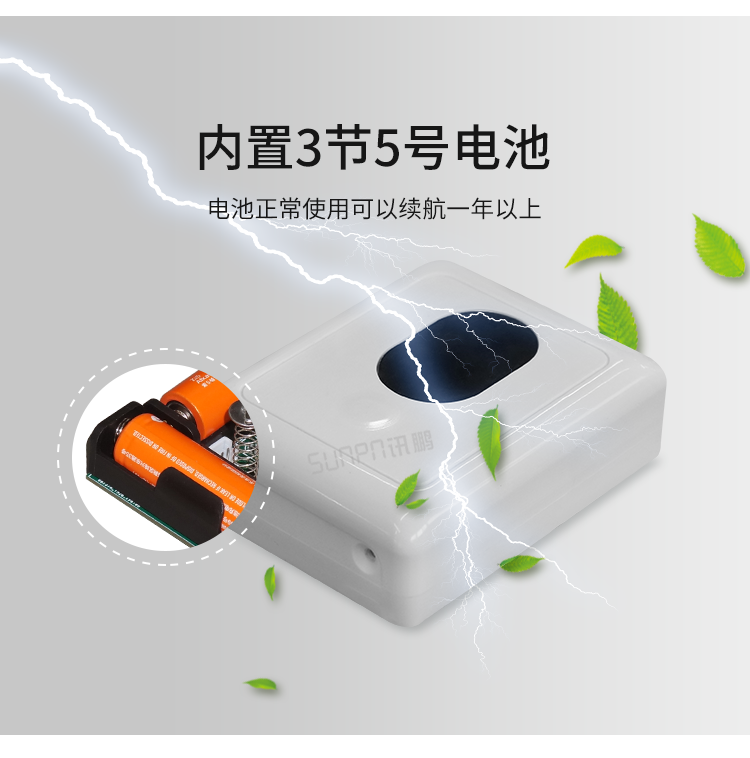

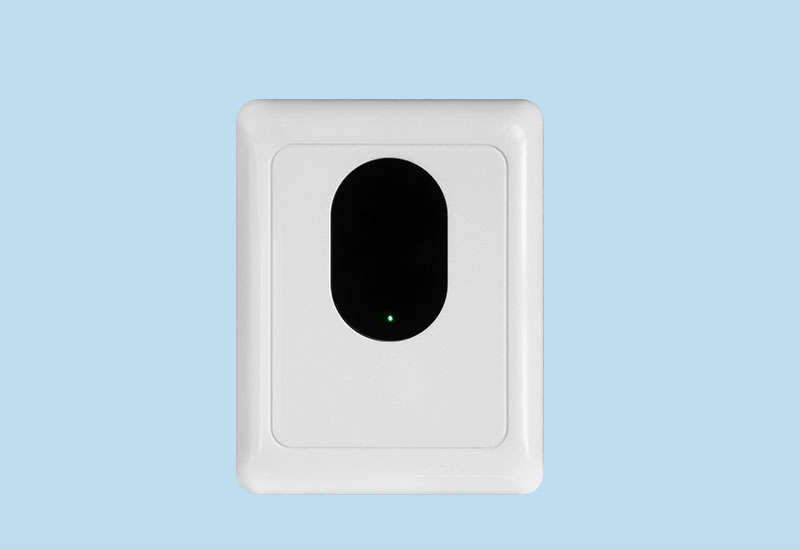

三、厕所无线红外传感器细节说明

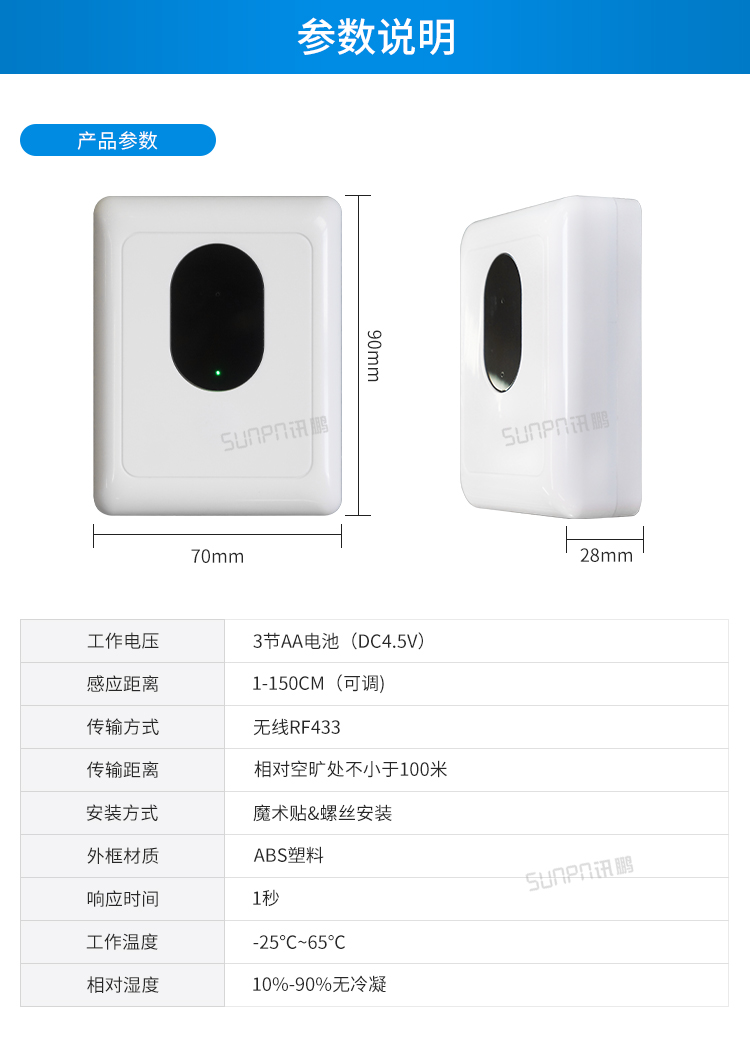

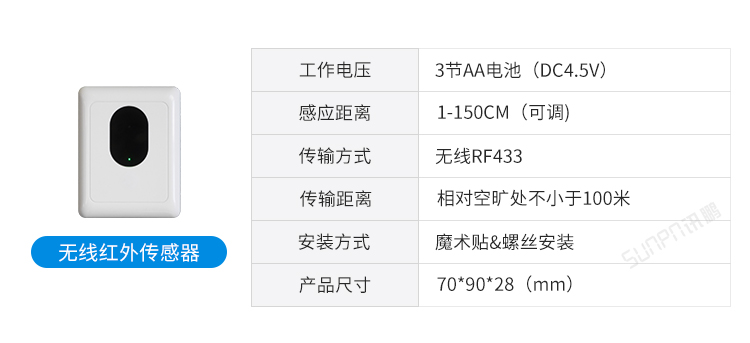

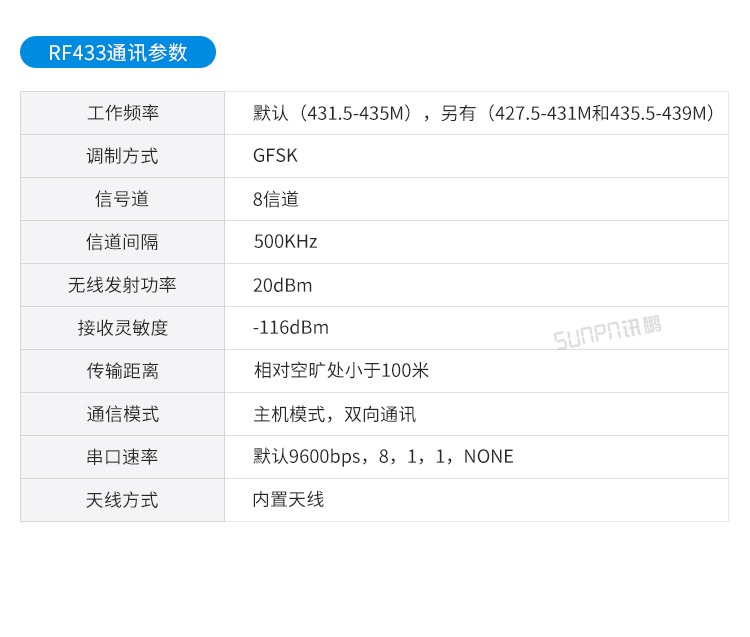

四、厕所无线红外传感器产品参数

五、厕所无线红外传感器功能说明

1、厕所无线红外传感器距离学习功能，距离学习有两种方法可实现：

 a.打开无线红外传感器外壳，长按学习按钮3秒钟直到传感器指示灯常亮进入学习模式，请在10秒内把要感应的人或物体正对着传感器直到传感器指示灯闪烁表示学习成功。

 b.点击无线红外传感器配置软件“学习距离”按钮可学习距离，配置说明详见《无线红外传感器软件配置说明》。

2、厕所无线红外传感器在有效的感应距离范围内用手或者物体遮挡红外窗口可无线上传感应“有”状态。

3、短按SOS按键，可无线上传SOS报警功能（默认关闭，在配置软件可打开此功能）。

4、长按SOS按键约5S直到绿色指示灯亮可无线上传“维护工作”状态功能

5、长按SOS按键约8秒直到红色绿色指示灯全亮可进入配置功能，主要可对设备地址和相关参数进行配置。

6、厕所无线红外传感器当无线红外传感器电池电量快要耗尽时，可上传“电池低电压”状态功能，系统指示灯红绿双色闪烁指示。

7、无线通讯协议详见《无线红外传感器用户协议说明》。

特别说明：无线红外传感器装电池后，因盖外壳时SOS触摸按键检测到当前触摸环境发生变化，因此需要约40秒重新检测时间，此时操作按键无响应。无线红外传感器在SOS报警状态、维护工作状态、配置状态时红外感应功能被屏蔽，不上传“有无”状态信号。

六、厕所无线红外传感器软件配置说明

1、打开无线红外传感器配置软件，长按无线红外传感器SOS按键约8秒直到红色和绿色指示灯全亮进入配置功能。

2、厕所无线红外传感器选择无线模块对应的串口号，波特率固定为9600bps，点击打开。

3、读取地址：点击读，如果连接成功并会弹出读取成功提示，本机地址表示无线红外传感器设备地址，主要用于标识不同位置的传感器，点击写可修改当前传感器地址；目的地址一般默认即可。

4、设备参数：SOS功能表示是否开启或关闭SOS按键呼叫功能（默认关闭此功能）；频率版本不可修改，出厂时程序已固定，可根据传感器外壳标识频率确定是那个频率版本；RF无线信道可更改8种信道，只有相同信道之间才能通信；RF无线功率默认即可。

5、厕所无线红外传感器感应距离：点击学习距离，请在10秒内遮挡红外传感器（感应窗口正前方），直到传感器模块指示灯开始闪烁表示学习成功。

6、厕所无线红外传感器配置完成后，短按一下SOS按键退出配置。

7、传感信息事件栏可显示传感器相应的事件，操作如下：

a.短按SOS按键可显示SOS报警和取消报警（SOS功能开启的情况）；

b.长按SOS按键约5S直到绿色指示灯亮可显示维护工作，再短按一次取消维护工作；

c.用手或者物体遮挡红外感应窗口可显示有人，移开可显示无人；

d.当电池电压低快要耗尽时，可显示电池低电压；

补充说明：在进入配置功能时红外传感器会自动把频率调整到每个频率版本的最高频率，电脑端无线模块要与红外传感器频率一致才能配置，比如红外传感器频率版本是431.5-435M，电脑配置端无线模块频率要设置成435M才能配置；

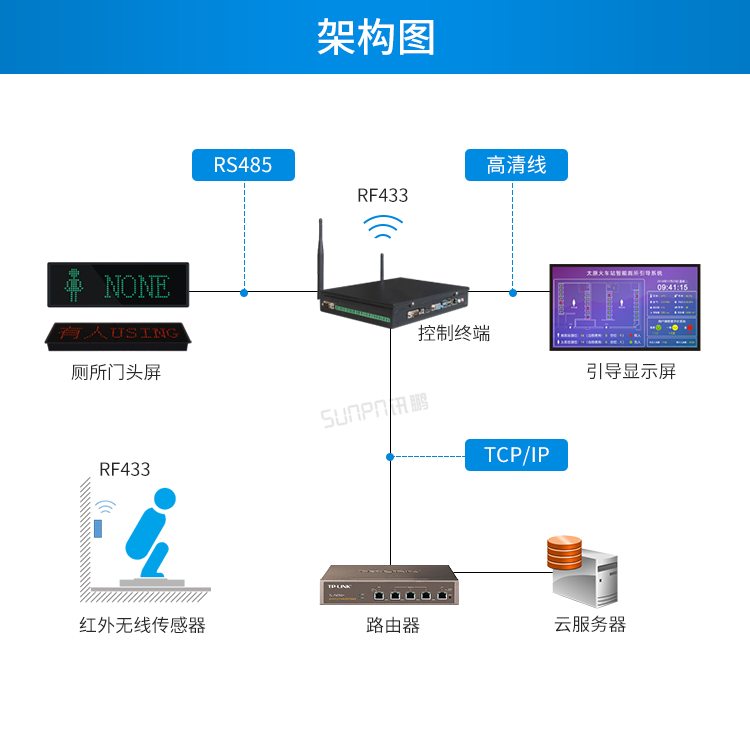

厕所无线红外传感器架构图

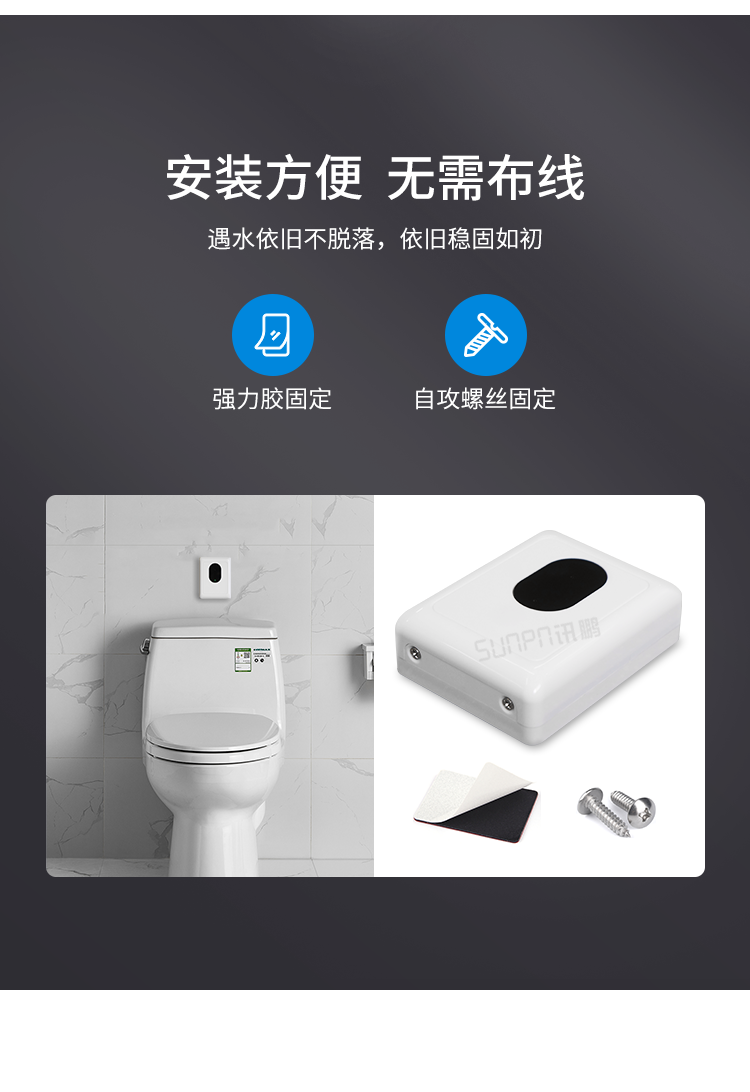

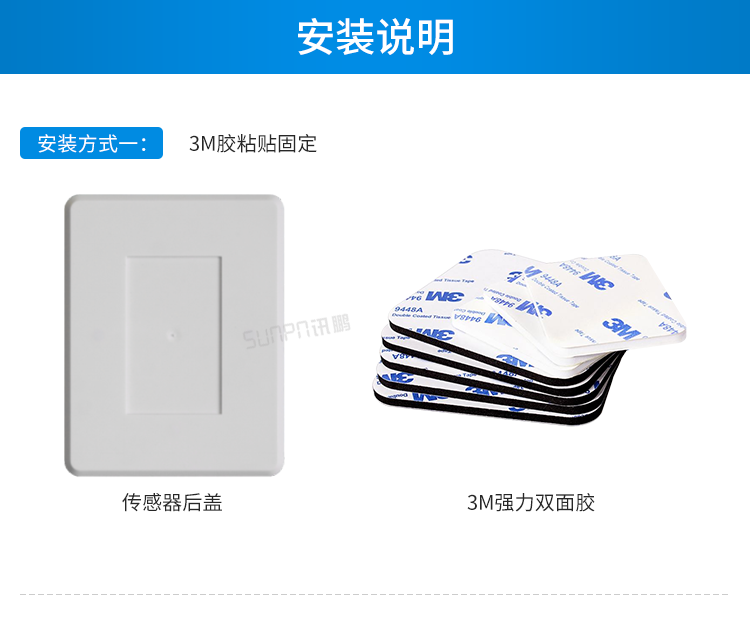

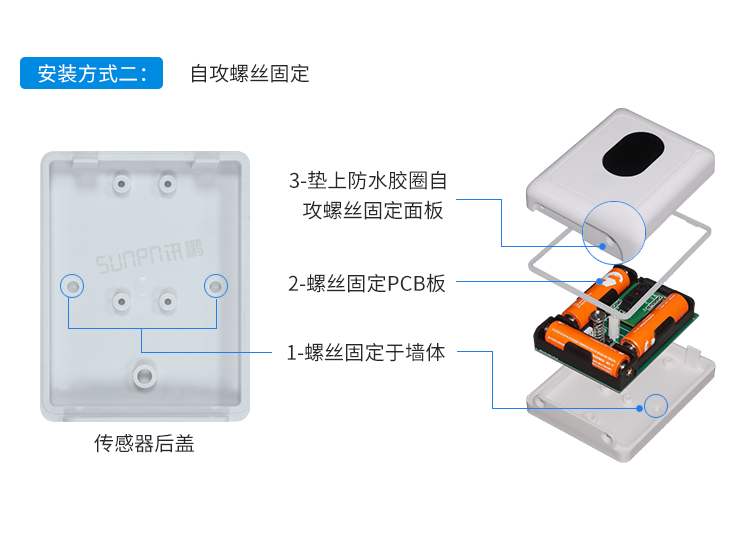

厕所无线红外传感器安装说明

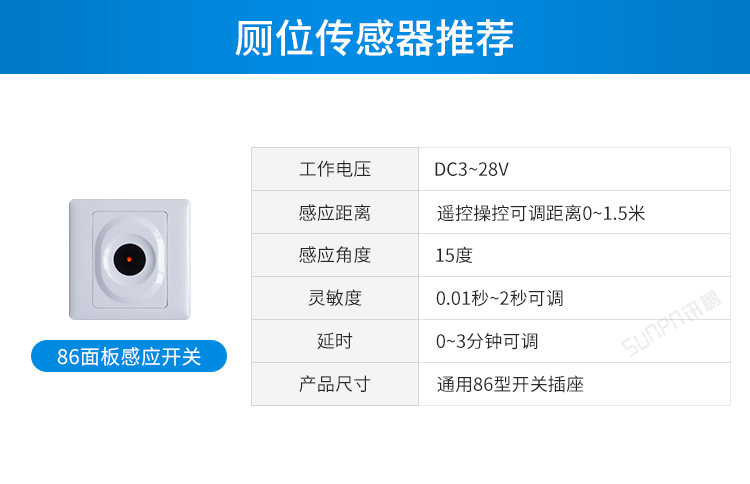

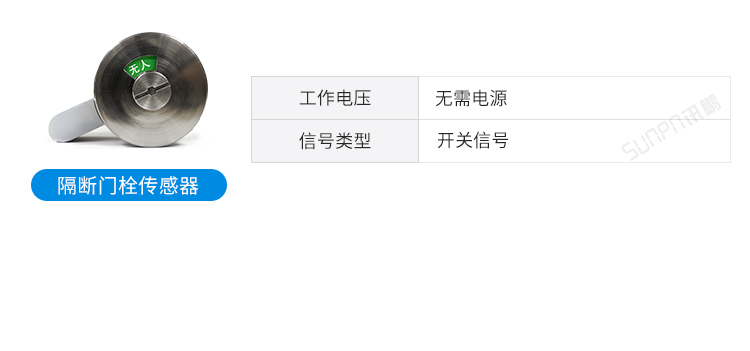

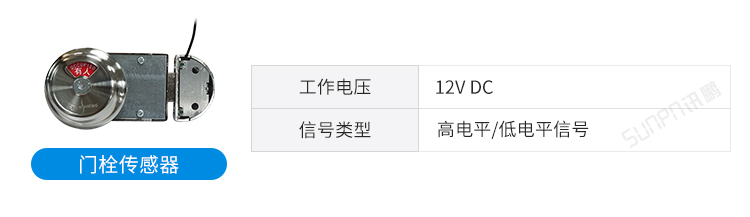

厕位传感器推荐

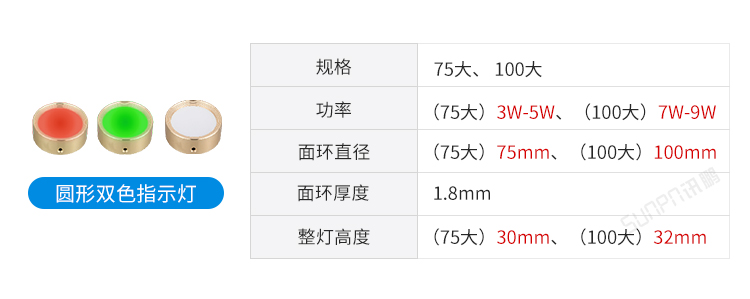

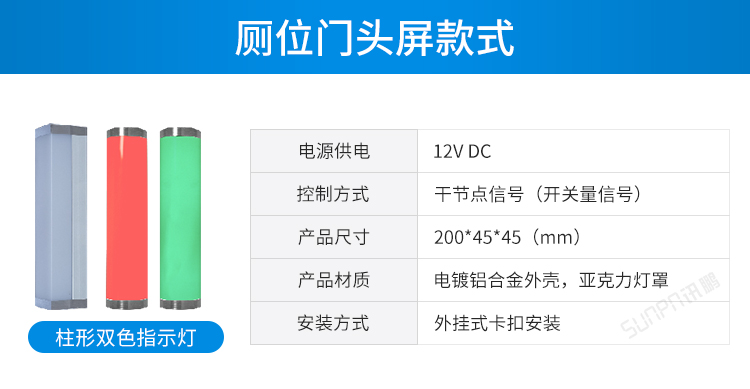

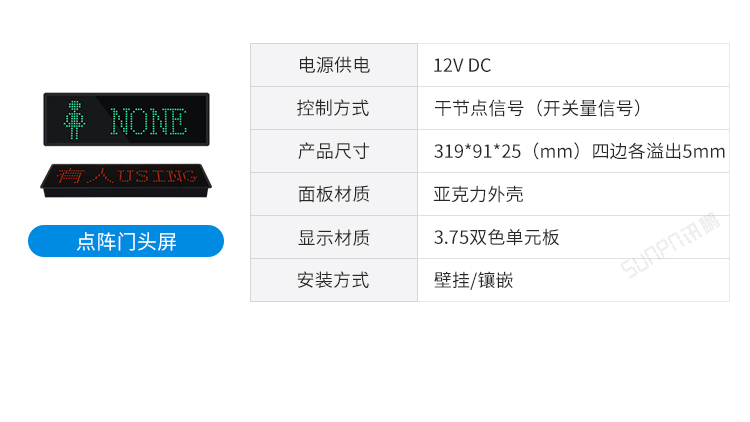

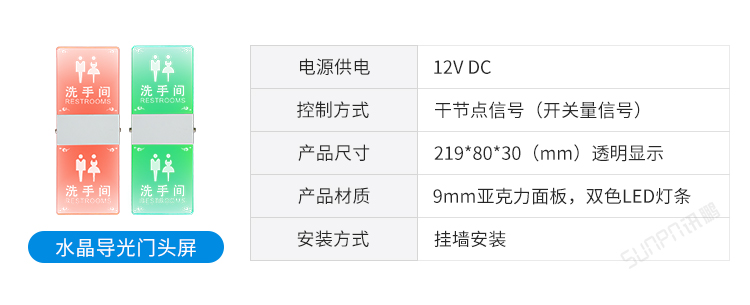

厕位门头屏款式

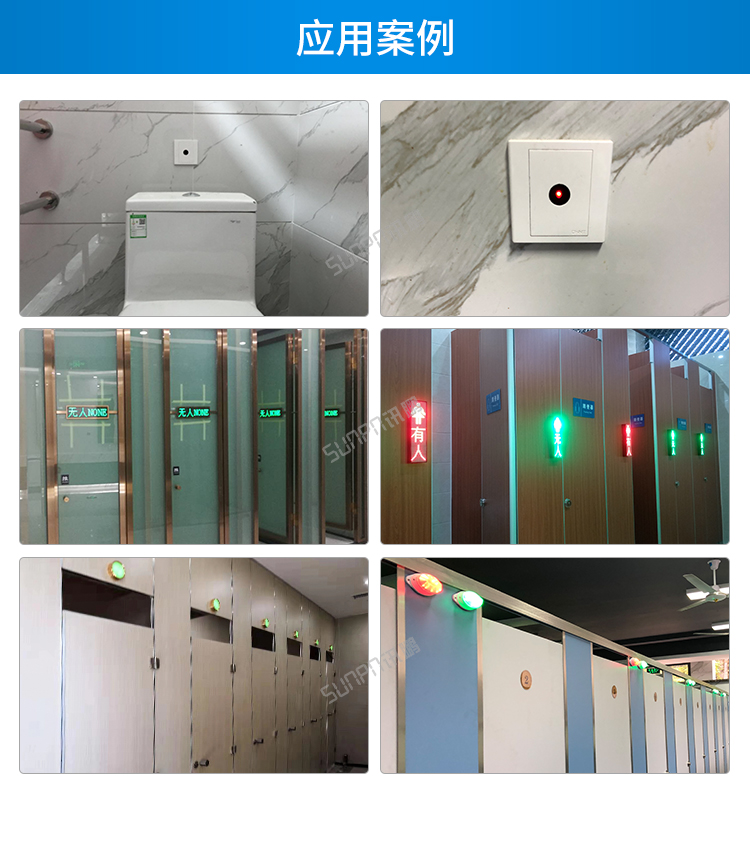

厕所无线红外传感器应用案例

       现如今社会在对厕所改造的过程中，更看重的就是厕所的形象和智慧化，之前人们总是会抱怨厕所难找，找到了用不了或者需要排很长很长的队，这样就让我们很不方便，但是现在采用厕所无线红外传感器来对厕位的使用状态进行数据反馈，同时可在显示屏上显示，这样大大方便了大家找厕所，解决生理问题。

【2021.8.16-厕位红外无线感应器】
