生产管理电子看板

生产进度产量监控LED电子看板_车间目视化看板管理系统_讯鹏科技

产品规格:1000mm(宽)*600mm(高)*70mm(厚)

显示尺寸:1.8寸

面板材质:有机玻璃

采集方式:光电采集


        在我们的生产车间里,恰当的位置放上电子看板,对车间进行可是化的管理,不仅能让管理变得“看的见”,更能让员工对指令、目标和方向,以及行为的正误有一个直观的了解,可以达到有效引导作业秩序的目标。

电子看板

        电子看板有相当于车间联络神经的作用。在工序之间、部门之间以及物流之间发挥着重要的作用。此外,作为生产制造中“精益生产”的主要内容,能够提升车间生产过程控制能力,对整个车间的作业流程优化有很大的促进作用。


一、电子看板对不同部门的价值


1、管理层在电子看板的帮助下,能够随时随地地掌握现场的生产情况。

2、生产部门可以了解产品在所有环节的生产作业情况和前后工序的生产状况,使得生产能够按照节拍进行生产,提高企业的生产效率。

3、设备维护部门可以及时的掌握设备运转状况和整体的效率,在设备出现故障时,能够第一时间发现问题机器的所在位置

4、品保部门主要是对生产线的产品质量进行把控,对不良品率、缺陷分析和异常工序进行分析,并加以改善。

5、原料库和运输部门在了解线上用料情况后,可以及时的补料,避免缺料情况的发生。


二、电子看板的组成部分


电子看板生产指令看板:通过生产指令看板、制造现场的所有人均可及时了解生产任务的投入、产出情况,并且实现对生产节奏的控制。同时,也为生产的前期准备提供了信息,比如当天需要生产那些产品,应该准备哪些物料、工艺文件、生产工具等


电子看板系统物料看板:应配送的物料、已配送的物料、差异数量等物料看板则要求在“精益生产”思想中,强调及时供应、物流平衡。在mes物料看板中恰恰能体现个生产工位的物料耗用和需求情况,通过mes的物料看板,物料管理人员可以及时备料、送料、避免物料在生产线的堆积和供应不及,减少搬运浪费。


        电子看板系统将大数据、乾方位追溯、制造现场可视化、智能物流、商业智慧、精益思想等新技术及理念与企业的制造管理相结合,既兼顾系统的灵活性及运行效能,又能有效降低用户的总体拥有成本,帮助客户改善整体质量、成本、效率,从而协助制造企业创造长期竞争力,迈向智能制造。

电子看板产品介绍

三、电子看板-现在企业出现的现状

1、计划进度传达缓慢:生产计划、实际生产数据,无法及时传达及了解

2、反馈不及时:生产车间看板书写更新不及时,常结束工作再去填写,不能及时反馈进度

3、文件整理统计繁琐:生产数据都是纸质文件,难以进行统计分析,花费大量时间制作报表

4、数据不精确:所有数据都是人工统计,数据杂乱且不精准


四、电子看板产品细节

电子看板细节介绍

讯鹏淘宝直营店

五、电子看板产品参数

电子看板产品参数

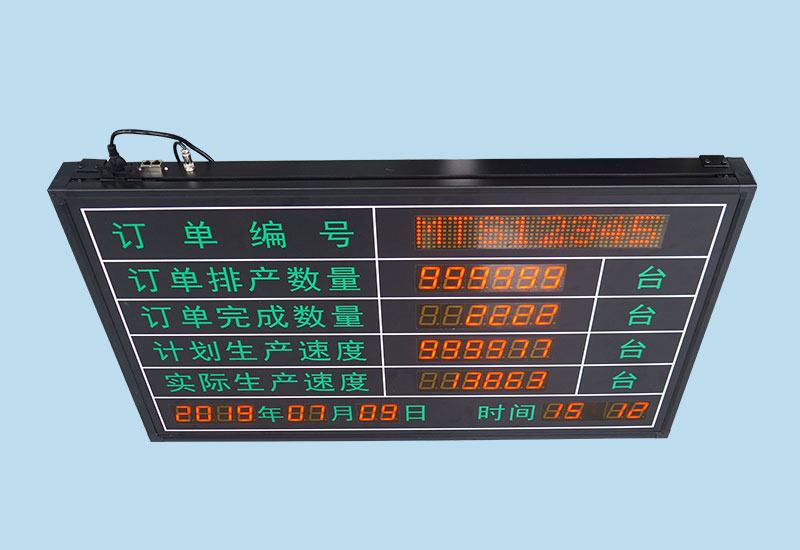

六、电子看板功能说明


1、电子看板订单编号:通过遥控器设置,可显示8位字母或数字。

2、订单排产数量:通过遥控器编辑,最多可输入6个数字

3、订单完成数量:采集对射光电开关信号,每次自动加一,可通过遥控器编辑和清零,最多可输入6个数字。

4、计划生产速度:通过遥控器编辑,最多可输入6个数字。

5、实际生产速度:实际生产速度=订单完成数量/开机时间,开机时间保留2位小数计算,实际生产速度四舍五入取整数。比如,订单完成100个,开机3小时15分,就是--100/3.25=30.76四舍五入后等于31,可通过遥控器编辑,最多可输入6个数字。

6、时间:自动显示年、月、日、小时、分钟,可通过遥控器设置校准时间。

7、电子看板断电记忆功能:电子看板带断电记忆功能,断电7天内自动记忆时间和所有看板数据。

8、电子看板班次:可通过遥控器设置生产班次时间,共最多可设置12个班次。

9、一键清零:如产线分为2班或三班倒,可通过遥控器把订单完成数量、实价生产速度,开机时间三个数据,换班次的时候设置一键清零。

电子看板功能说明

电子看板系统组成

电子看板系统组成

电子看板系统组成电子看板系统组成

电子看板系统架构

电子看板系统架构

1、单机版LED生产管理看板


单机版LED生产管理看板是最简单的一种生产管理工具,他只由工位触发硬件(计数按钮盒、光电开关、PLC等)、显示看板(点阵看板、数码管看板)组成。只作为单条产线数据采集的目视化管理。

电子看板系统架构

2-单机版LCD生产管理看板

(界面更美观,设计更灵活,信息更丰富。)


单机版LCD生产管理看板由工位触发硬件(计数按钮盒、光电开关、PLC等)和显示端组成,显示端又由液晶电视机、液晶终端与内置的单机版软件组成,软件在液晶终端中可完成基本的数据保存与报表导出。

电子看板系统架构

3-单机版LED生产管理软件系统


单机版LED生产管理软件系统是把车间所有看板通过RS485总线链接在一起,通过一台电脑安装软件,统一管理所有看板,包括导入生产计划和参数设置,并实时记录生产数据和生成Excel日报表。工位触发设备可以是计数按钮盒、光电开关、PLC等。

电子看板系统架构

4-分布式LED生产管理软件系统---485总线


分布式LED生产管理软件系统与单机版LED生产管理软件系统最大的区别在于,分布式LED生产管理软件系统可以在局域网中任一PC安装客户端软件,进行查看生产数据。并通过权限设置,指定哪些用户可以操作车间看板参数与导出报表。

电子看板系统架构

5-分布式LED生产管理软件系统---TCP/IP(LAN)


TCP/IP(LAN)组网方式在系统功能上与485总线组网方式一样, TCP/IP(LAN)组网方式的优点是不需要把所有产线的看板连在一起,只需把产线看板通过最近的交换机连接到局域网中即可,这样就可以把相隔很远的几个看板(不同楼层)连接在一个软件系统上,方便查看生产数据和生成同一个Excel报表。

电子看板系统架构

6-分布式LCD生产管理软件系统


分布式LCD生产管理软件系统与分布式LED生产管理软件系统---TCP/IP(LAN)的功能与组网方式一致。以上所有架构的生产管理软件系统数据都可与企业其他数据库、接口或系统对接,实现系统间数据互通,统一管理。

电子看板系统架构

电子看板相关配件

电子看板相关配件电子看板相关配件

电子看板案例参考

电子看板案例参考

电子看板案例参考

联系我们

        电子看板帮助企业实现可视化的管理,有效的将生产中不可视的内容变得可视化。通过电子看板还能够提高制造效率、设备效率和产品的品质,使得库存、生产、品质和机台等设备的运转状况,处于可控的状态。各部门和生产环节紧密合作,可视化管理、精细化管理、节省库存。在发生问题时,可以在第一时间内被感知,相关人员能够在第一时间采取措施,减少企业的响应速度。
