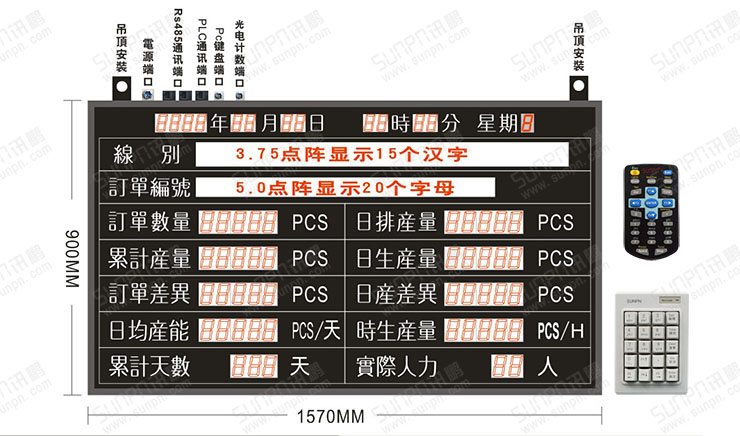

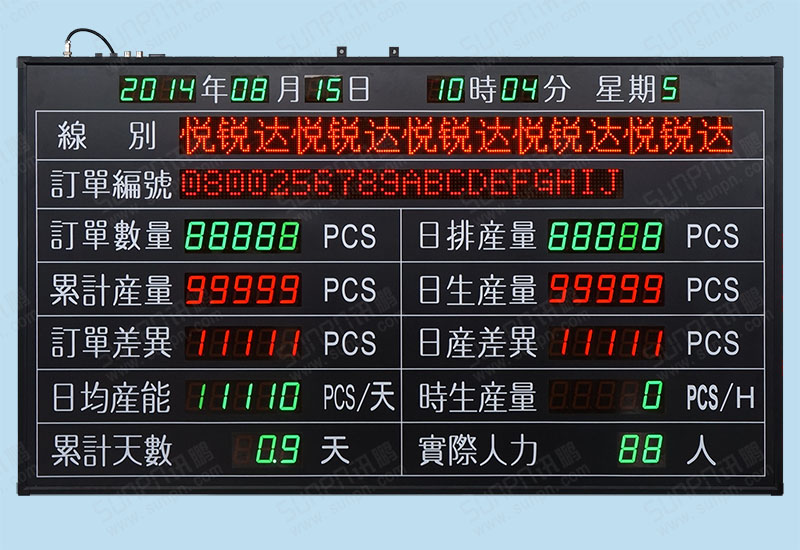

看板功能简述：

1.日期和时间为当前日期时间,自动运行,可编辑校正(绿色显示);

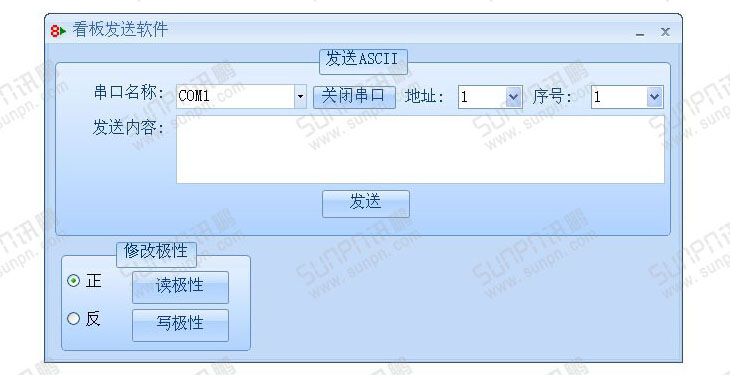

2.【线别】通过PC(电脑）编辑线别内容发送给看板，显示固定内容：

  *电脑编辑线别内容时，PLC禁止发送数据；

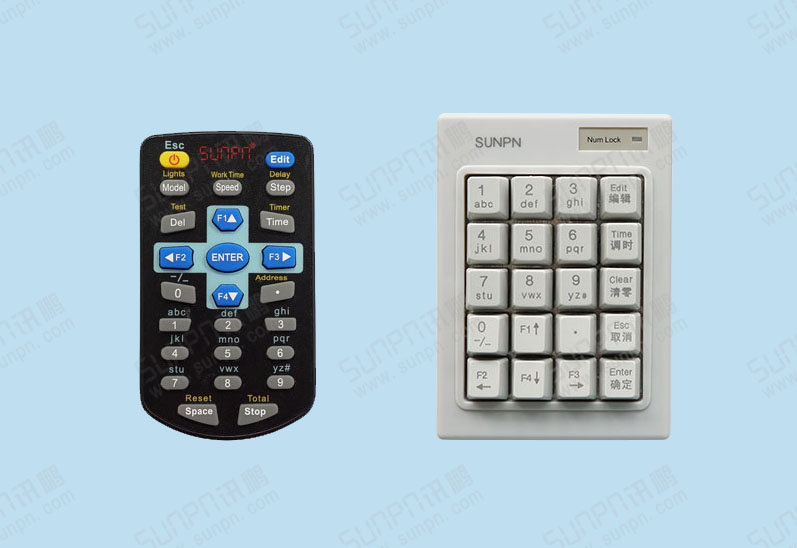

  *线别可编辑50组内容，看板显示内容根据遥控器或PC小键盘切换显示或PLC下发指令选择显示（可通过遥控或键盘【4】/【6】键左右切换）;

3.【订单编号】通过PLC下发ASCII码，遥控/键盘可编辑10组内容。

  *订单编号10组数据，可通过PLC指令调取（比如：1号订单编码数据前天生产过数据，通过指令可以把它调出来显示继续累加生产）；也可通

   过遥控器/键盘切换（可通过遥控或键盘【F2】/【F3】键左右切换）;

4.【订单数量、日排产量、实际人力】通过PLC下发数据给看板(绿色显示)固定值，也可遥控/键盘编辑;

5.【累计产量】在日生产量基础上自动累加；以天为单位。当累计产量数值大于订单数量，显示红色，否则显示绿色;

6.【订单差异】订单差异=订单数量-累计产量（看板自动计算）,当订单差异数值小于0，数码管显示红色，否则显示绿色;

  *当累计产量≥订单数量时，如果有新的订单编号下发时，达标的当前组数据会被新的订单数据覆盖，如果下发新的订单编号时，十组数据里

   面没有一组数据达标，则新的数据不做处理，并在点阵（线别）部分显示错误提示“数据未替换”;

7.【日均产能】=累计产量/累计天数 （看板自动计算）默认显示绿色。

8.【累计天数】由日生产量确定，以20H为一天（保留1位小数默认显示绿色）；看板通电正常工作时日生产量开始计数后，则累计天数时间便开

   始计时。（当日生产量持续5分钟不计数，累计天数的时间则停止累加计时。持续5分钟时间不包含在累计天数时间。持续时间可以通过遥控

   器编辑设置。）

9.【日生产量】通过PLC下发数据给看板默认显示绿色，也可通过光电开关计数（可设置步长），当日生产量数值大于日排产    量，显示红色。

   否则显示绿色。

10.【日产差异】当日产差异小于“0”；数码管显示红色,否则显示绿色。

   计算公式：日产差异=日排产量-日生产量（看板自动计算）。

11.【时生产量】默认显示绿色固定值（看板自动计算）；计算公式：时生产量=日生产量/当天生产时间。当天生产时间：指当天日排产量即时

    生产所用时间，即上电后PLC（光电开关）开始计数后则生产时间开始计时（当光电开关计数持续5分钟未计数则生产时间停止计时；光电开

    关继续计数则计时继续，持续5分钟时间不包含在生产时间内。持续时间可以通过遥控器编辑设置）。当日排产量数值设定更改为另一个值，

    时间自动清零，表示一天的生产时间结束。

12.【实际人力】可通过PLC下发数据给看板，也可遥控/键盘编辑；默认显示

     绿色固定值。

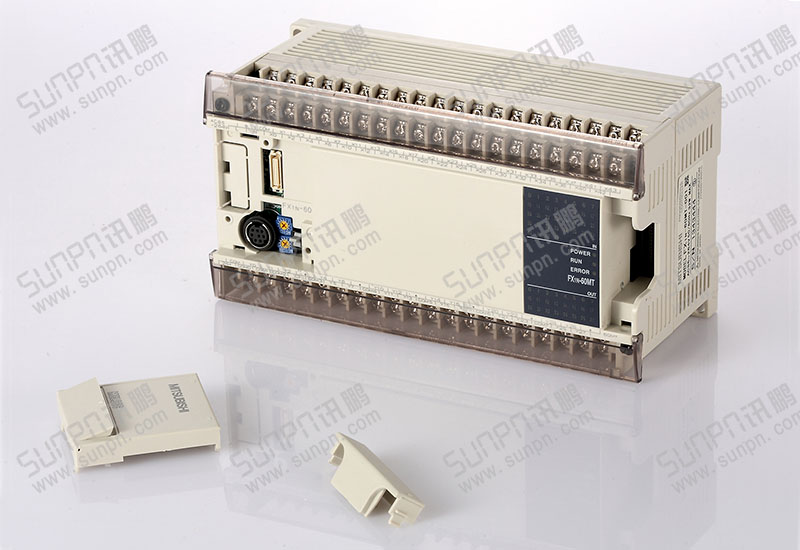

PLC 通讯对应数据指令：（每一栏只能单独读或写）

A：可读写：

(1) 线 别：D000

(2) 订单编号：D001~D010

(3) 订单数量：D011~D012 日排产量：D013~D014

    日生产量：D015~D1016 实际人力：D017

B、只读：

(4)累计产量D018/D019 (5)订单差异：D020/D021

(6)日均产能D022/D023 (7)累计天数：D024/D025

(8)日产差异：D026/D027 (9)时生产量：D028/D029
