TCP/IP-RS485/RF433网络转无线通讯转换器

TCP/IP-RS485转换器  工业物联组网配件,RS485可转成RF433

       通讯 /终端/串口服务器 是异步串行口( RS-232、RS-422/485)和以太网RJ45接口间的一个转换器.是一个带有CPU和嵌入式OS及完整TCP/IP协议栈的独立智能设备.完成RS-232/422/485格式和以太网传输的IP包之间的数据转换,从而给传统的串行设备增加联网功能.

TCP/IP-RS485通讯转换器

       TCP/IP转换器又称串口服务器,也叫终端服务器或串行服务器,是异步串行口RS232/422/485和以太网之间的一个转换器。是一个带有CPU和嵌入式OS及完整TCP/IP协议栈的独立智能设备。完成RS232/422/485和以太网之间的数据双向透明传输,可以让RS232/422/485串口设备立即联接网络。


 一、TCP/IP-RS485通讯转换器通讯方式


1.点对点通讯模式:该模式下,转换器成对的使用,一个作为服务器端,一个作为客户端,两者之间建立连接,实现数据的双向透明传输。该模式适用于将两个串口设备之间的总线连接改造为TCP/IP网络连接。

2.使用虚拟串口通讯模式:该模式下,一个或者多个转换器与一台电脑建立连接,实现数据的双向透明传输。由电脑上的虚拟串口软件管理下面的转换器,可以实现一个虚拟串口对应多个转换器,N个虚拟串口对应M个转换器(N<=M)。该模式适用于串口设备由电脑控制的485总线或者232设备连接。

3.基于网络通讯模式:该模式下,电脑上的应用程序基于SOCKET协议编写了通讯程序,在转换器设置上直接选择支持SOCKET协议即可


二、TCP/IP-RS485通讯转换器特点

1、具有TCP Server,TCP Client、UDP、虚拟串口、点对点连接等五种操作模式;

2、用户基于网络的软件,不需要做任何修改就可以与C2000 N2A1通讯;

3、通过安装我们免费提供的虚拟串口软件,用户基于串口的软件不需要做任何修改就可以与C2000 N2A1通讯;

4、对于需要开发软件的用户,我们免费提供通讯动态库、设置动态库或OCX控件

5、通过浏览器、设置软件或设置动态库进行参数设置;

6、低功耗设计,无需散热装置

7、具有看门狗设计,稳定性高

8、电源具有过流过压保护和防反接功能


三、通讯 / 终端 / 串口服务器的优点:


1、简化终端接线,优化办公室布局

2、使已安装的低成本终端,易于使用网络资源

3、使用与专用 I/O子系统无关的标准RS-232接口,易于主机升级

4、适用与容错环境,能够简单快速地与备机重联

5、每一终端上可与单主机或多主机进行多路对话,提高用户的工作效率

6、支持MODEM的拨入与拨出,易于建立远程服务并共享外设

7、易于安装和扩充


       TCP/IP-RS485通讯转换器在电力、电气、金融、交通、工业自动化、安防、煤矿等行业有着广泛的实际应用。我们现在的电子产品中有着重要的意义。

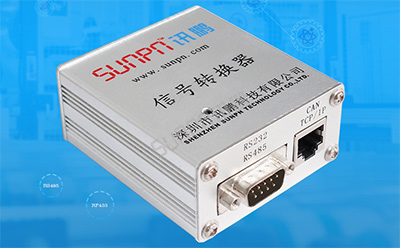

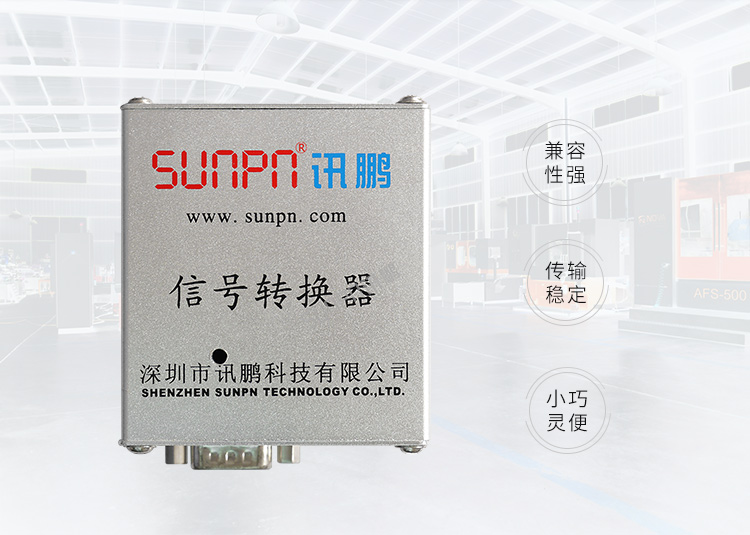

TCP/IP-RS485通讯转换器产品介绍

TCP/IP-RS485通讯转换器产品介绍

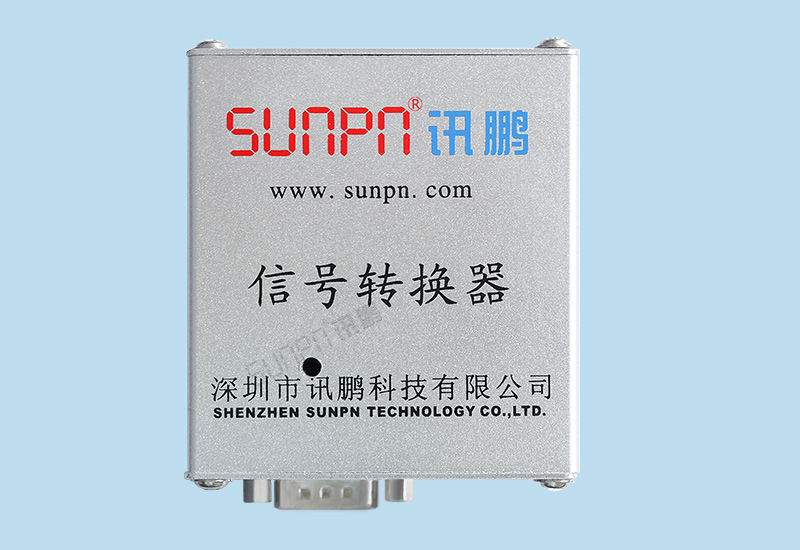

TCP/IP-RS485通讯转换器细节介绍

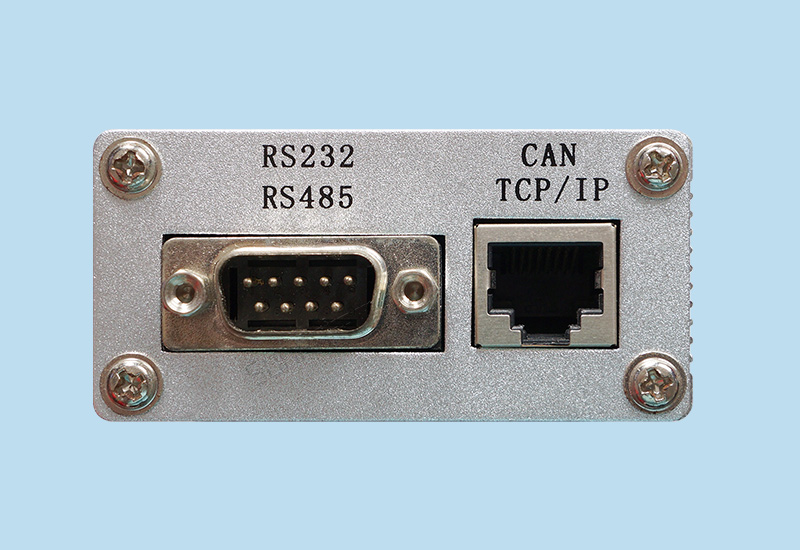

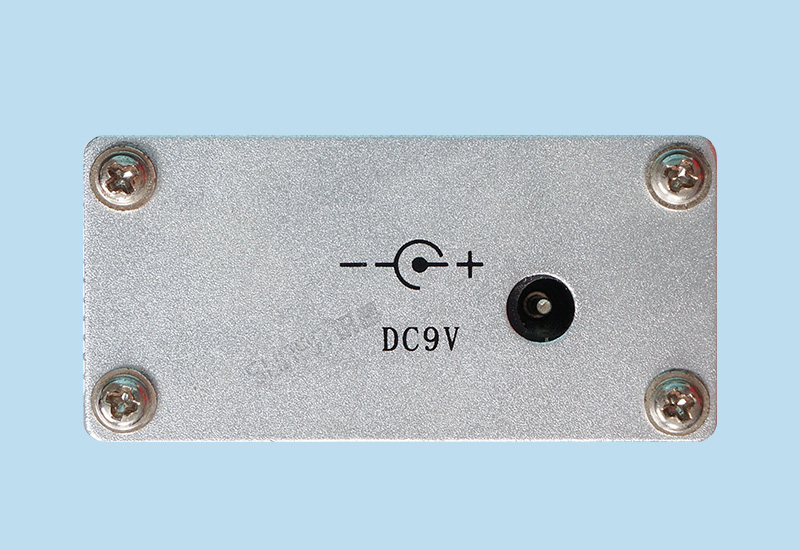

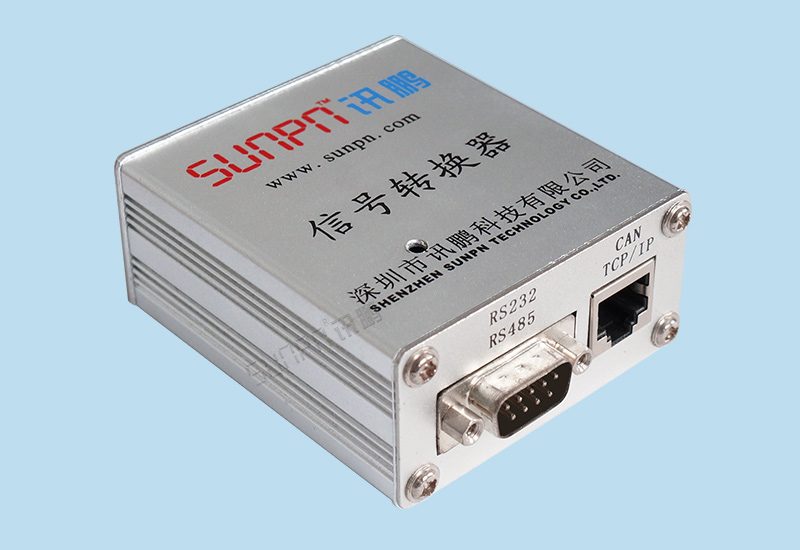

TCP/IP-RS485通讯转换器接口展示

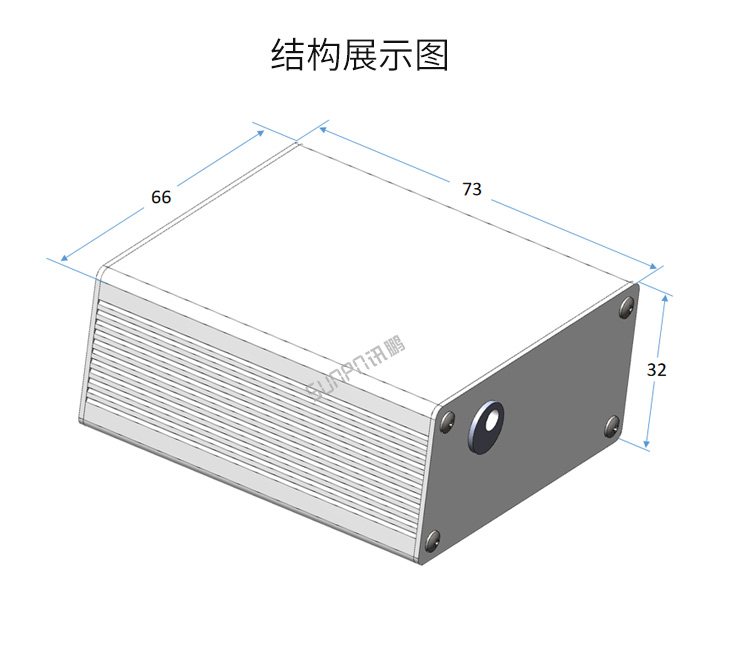

TCP/IP-RS485通讯转换器结构图展示

TCP/IP-RS485通讯转换器机构图

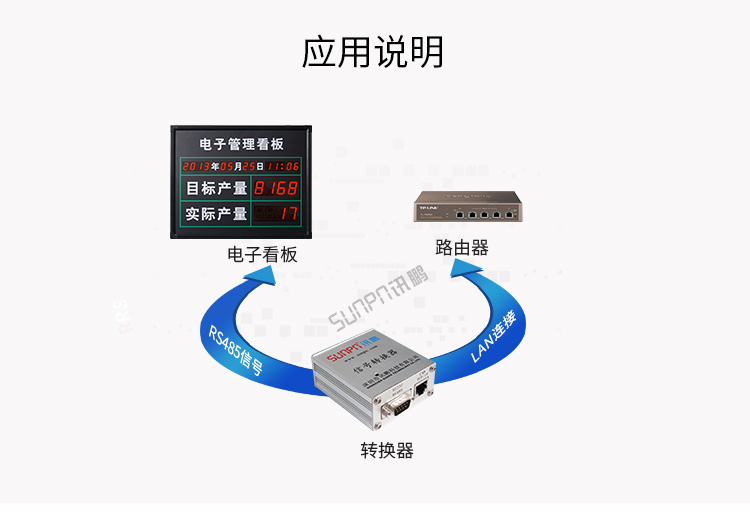

TCP/IP-RS485通讯转换器应用说明

TCP/IP-RS485通讯转换器应用说明

讯鹏淘宝直营店

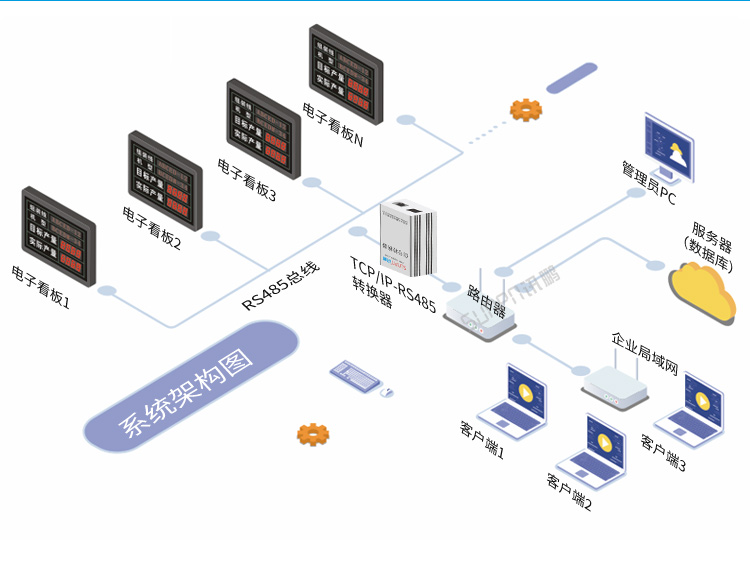

TCP/IP-RS485通讯转换器系统架构

TCP/IP-RS485通讯转换器系统架构

TCP/IP-RS485通讯转换器系统架构

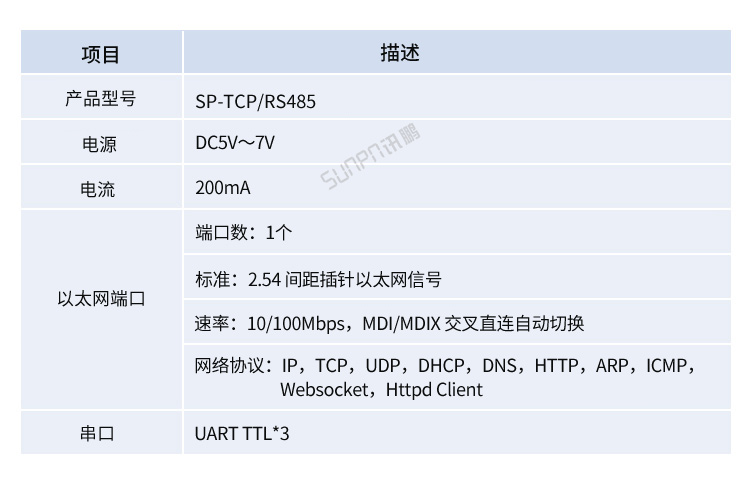

TCP/IP-RS485通讯转换器产品参数

TCP/IP-RS485通讯转换器产品参数

TCP/IP-RS485通讯转换器产品参数

TCP/IP-RS485通讯转换器相关配件

TCP/IP-RS485通讯转换器相关配件

TCP/IP-RS485通讯转换器相关配件

TCP/IP-RS485通讯转换器设置指导

TCP/IP-RS485通讯转换器设置说明

进入设置软件

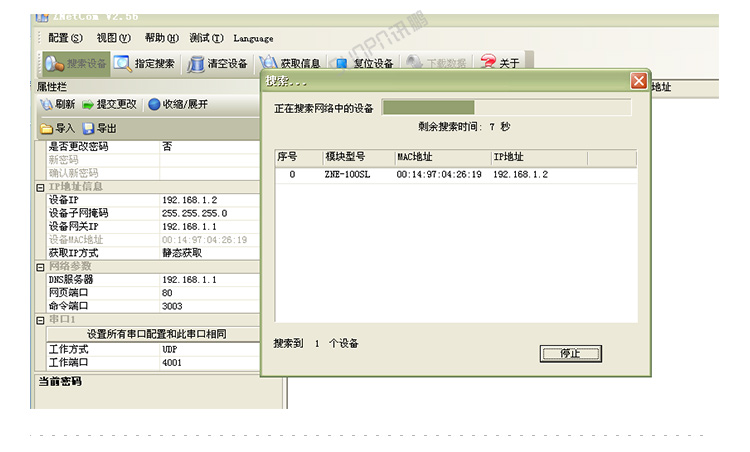

第一步:搜索设备IP

TCP/IP-RS485通讯转换器设置说明

第二步:搜到IP后点停止 再从列表中双击所需要的IP进入参数设置;

            (下图为IP参数);

TCP/IP-RS485通讯转换器设置说明

注:设置IP的时候注意设备网关IP和设备IP的第三位(是0还是1)是否与可连接外网的电脑设置参数相同,以及DNS服务器是否与可连接外网的电脑设置参数相同。波特率为4800BPS,只更改IP设置,其他出厂已设置好,请勿随意更改,以免造成未知错误。

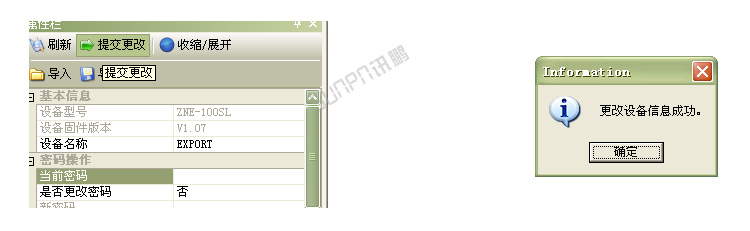

第三步:更改完成后,点击当前密码输入更改确认密码:88888;再提交更改,然后会有结果提示。


TCP/IP-RS485通讯转换器设置说明

联系方式

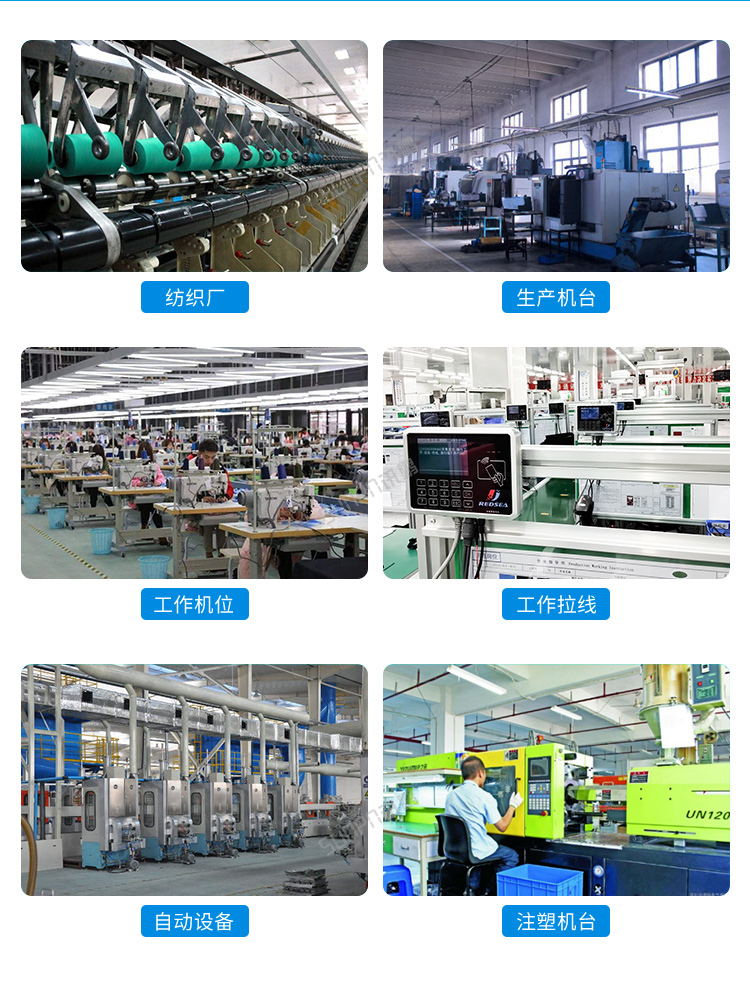

TCP/IP-RS485通讯转换器应用场景

TCP/IP-RS485通讯转换器应用场景

TCP/IP-RS485通讯转换器应用场景
