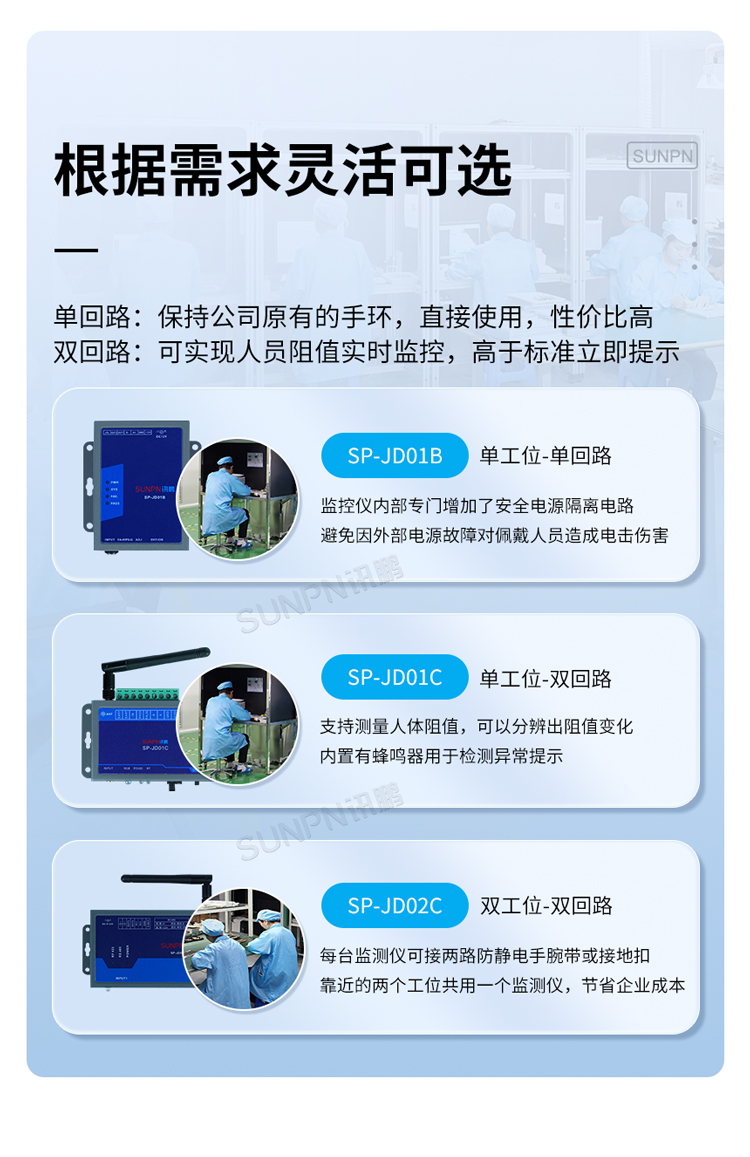

讯鹏科技自主研发SP-JD02B静电手腕带监控仪能实时监测操作人员佩戴腕带的情况及人体对地回路电阻，遇到异常状况立刻自动声光报警，可同时通过通讯接口将监控数据传达给企业管理系统，便于在线监控、统计、处理，确保静电防护安全有效。 防静电监控系统自带输入/输出功能，可做其它信号控制或者外接警示灯，让岗位人员更直观了解当前防静电手腕带情况；每台监测仪可同时接两路防静电手腕带，方便靠近的两个工位共用一个监测仪，节省企业成本。

一、防静电手腕带的工作原理

       它由腕环及接地线组成，腕环与皮肤直接接触，通过五金片与接地线串接形成静电通道，接地线中配有1MΩ的安全电阻，人体皮肤与手腕带上的导静电材料直接接触，当手腕带接地时，通过接地系统将人体运动产生的静电迅速泄放

二、防静电手腕带的作用

 1、防静电手腕带系统是人体静电控制的最重要，也是最主要的手段。

 2、防静电手腕带的主体结构是一条兆欧接地线：提供人体接地与触电限流保护。

视频右下方窗口，支持全屏播放

       防静电监测系统，其实也就几十年的历史，最早是半导体产品良率太低，但是一直不知道为什么，直到显微镜的发展看到了内部的损伤，才知道静电对于电子产品的危害很大。于是防静电监测系统快速的发展起来，产品不但设计上就有很强的防静电能力，而且生产过程中也处处都能够将静电损失降低。

       静电产生的电压是恒定的、均衡的？环境不同也会造成电压的不同，尤其是湿度，湿度越大电压越低；而受环境或电场的影响，表面电荷分布多数也不是均匀的；人在地面上走动时候要比静止产生的静电电压高，越快越高；设备运转时候产生的感应电，也是靠近强电这一端电场强，远端弱。所以很多时候我们无法肉眼来看，为了确保生产和人员的安全就需要我们自己及时用防静电监测系统来进行实时的监测。

        讯鹏防静电监测系统新增加人体对地回路电阻，也就是我们使用双回路静电手环，2个触点同时接触皮肤，一路触点为地线；另一路触点为回路检测线，监控盒子通过测试曲线回路电阻，将人体串联在电路内，即人体对地电阻。讯鹏防静电监测仪监测人体对地的回路电阻值，精准了解人体静电情况，遇到异常可立即自动声光报警。

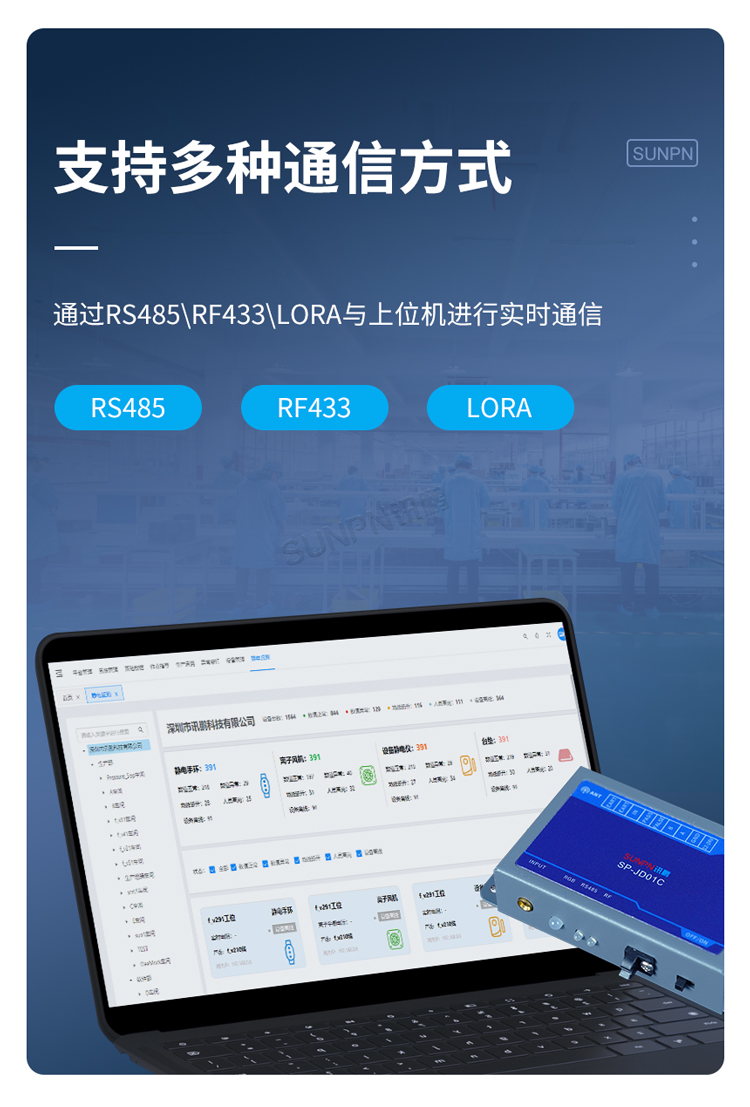

        讯鹏防静电监测系统采用RF433无线收发模组，采用射频技术，也叫RF433射频小模块，采用全数字科技生产的单IC射频前端与ATMEL的AVR单片机组成，可高速传输数据信号的微型收发信机，无线传输的数据进行打包﹑检错﹑纠错处理。

、

        防静电监控系统预留输入输出接口用于外部设备或用户电路与CPU之间进行数据、信息交换以及控制，使用时应使微型计算机总线把外部设备和用户电路连接起来，有更大的扩展空间可供选择。

         讯鹏防静电监测系统手腕带采用独特的双并线防静电材料经过特殊工艺制造，相较于普通接地线摩擦电压更小，具备更好的防静电功效，能使静电损害风险降至最低；接地线使用弹弓圈形绕制，不占用使用空间，自由调节操作距离，拉直后又可恢复原状。主要被应用用于中、高端电子产品制程中的人体静电防护。

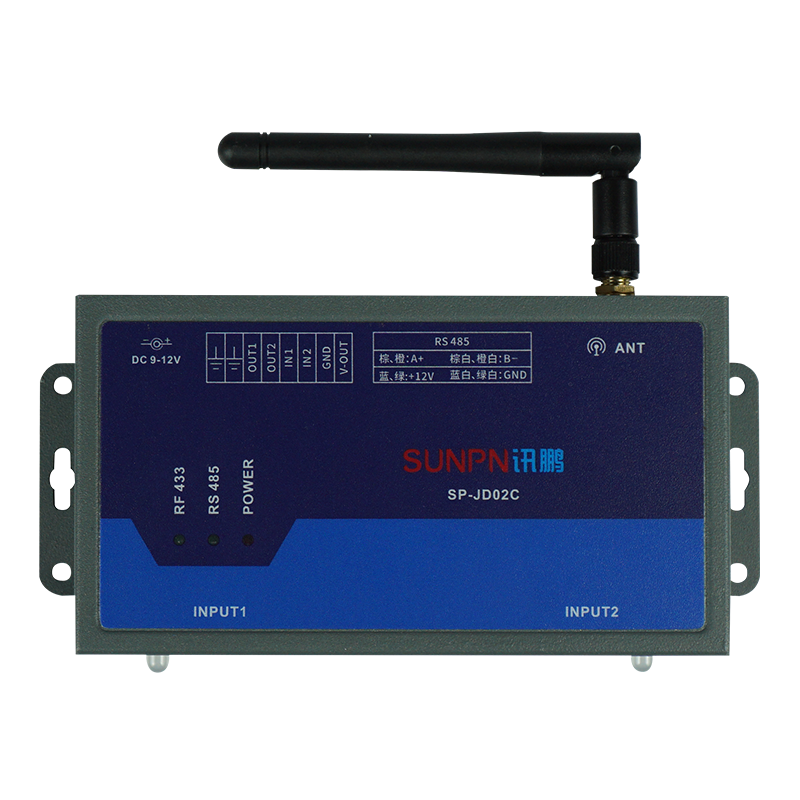

三、防静电监测系统-接口说明

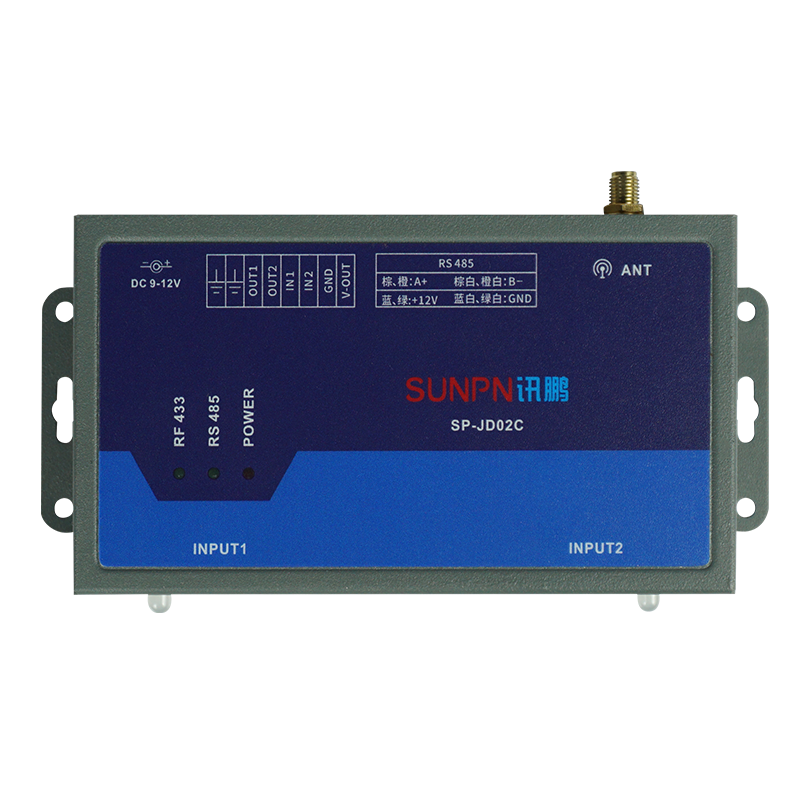

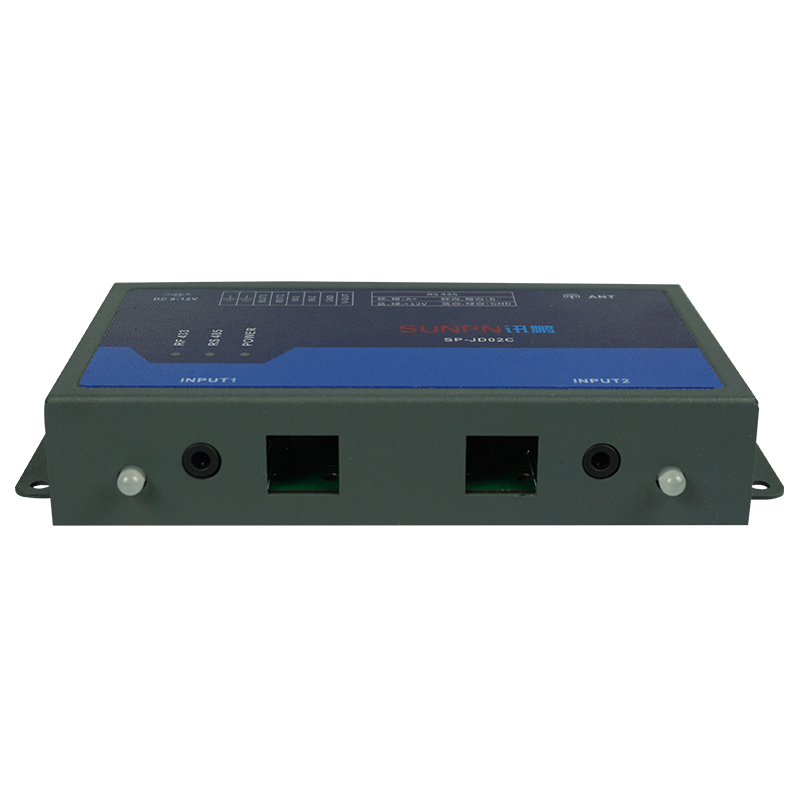

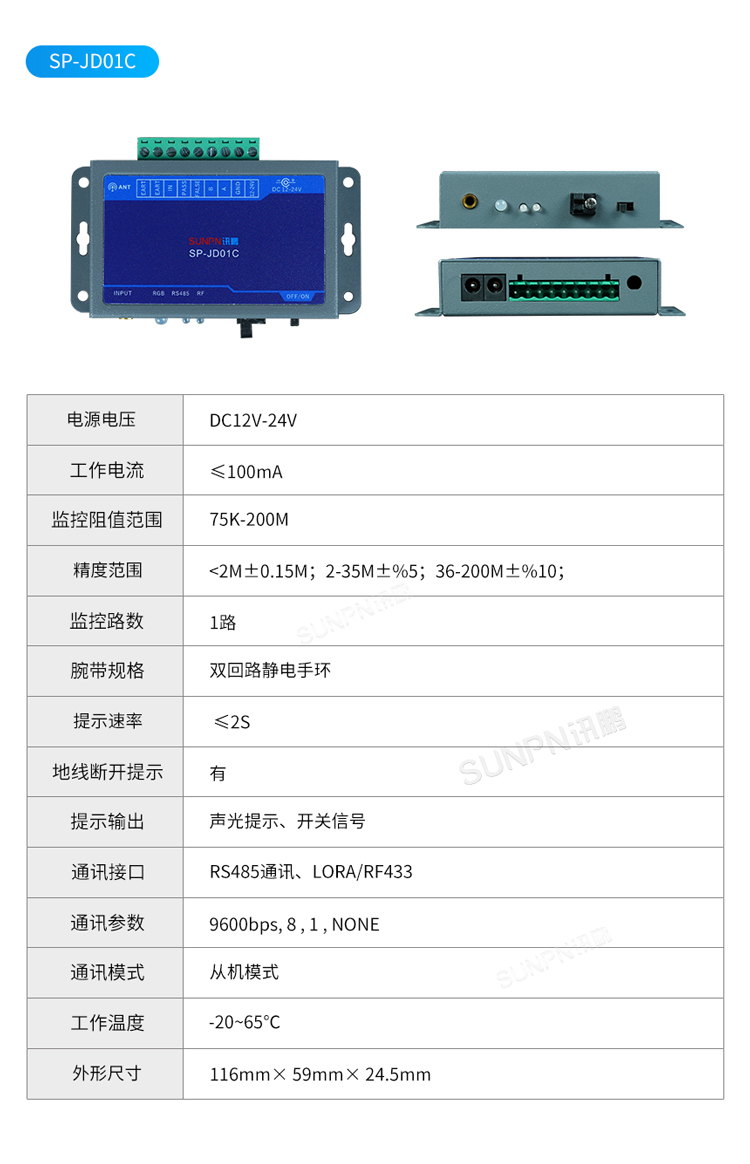

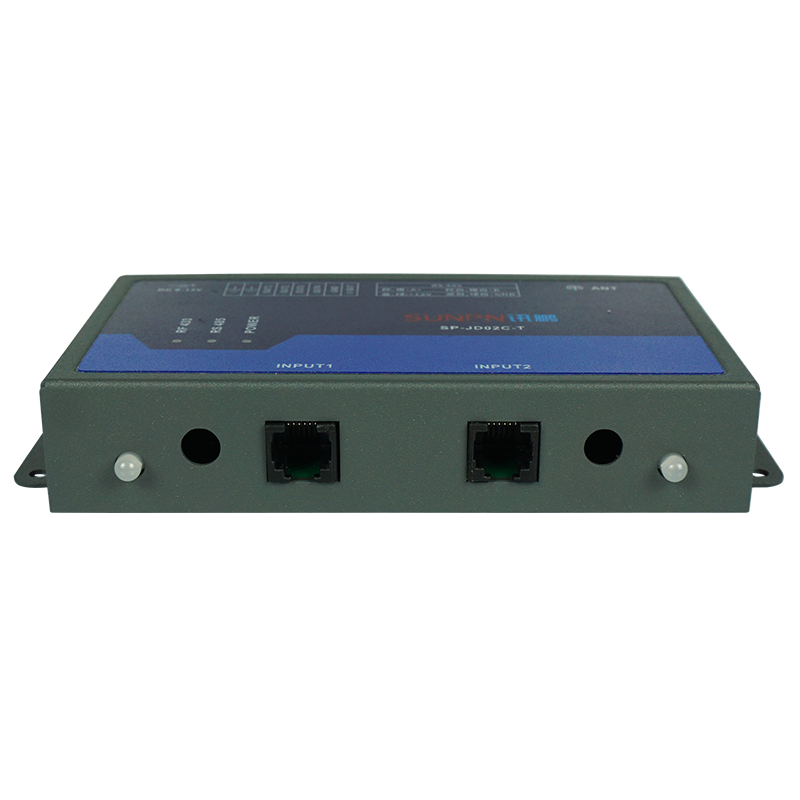

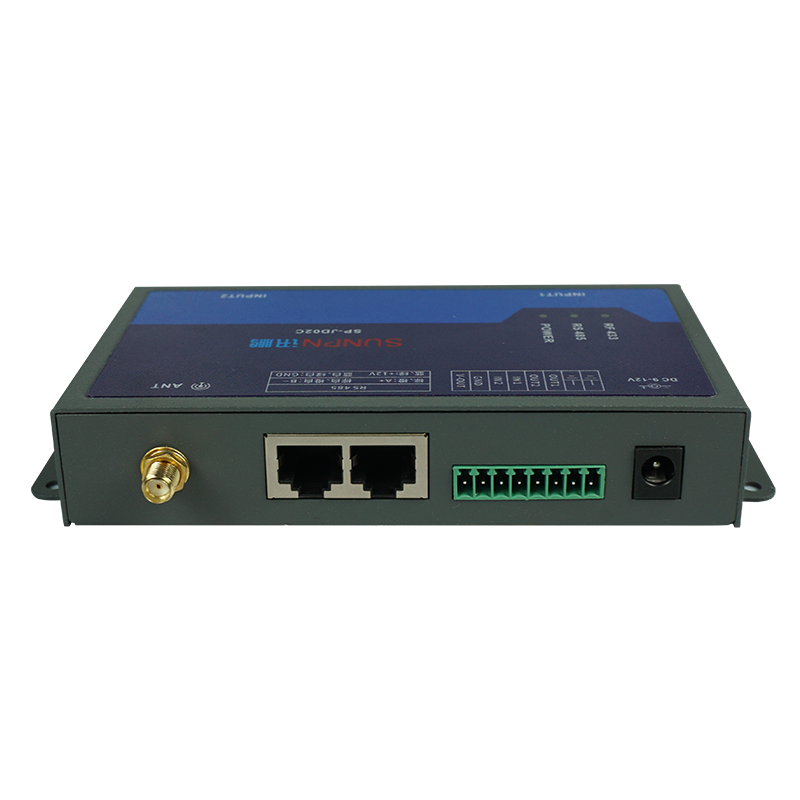

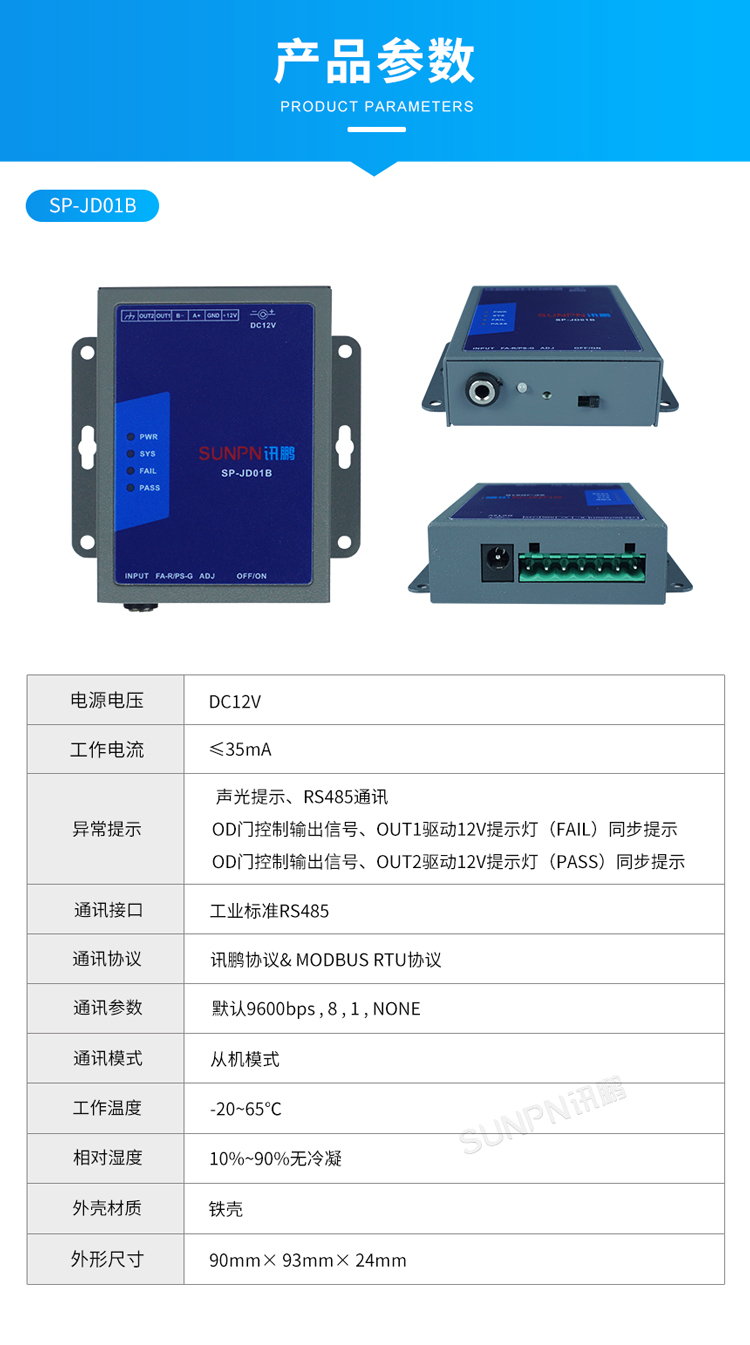

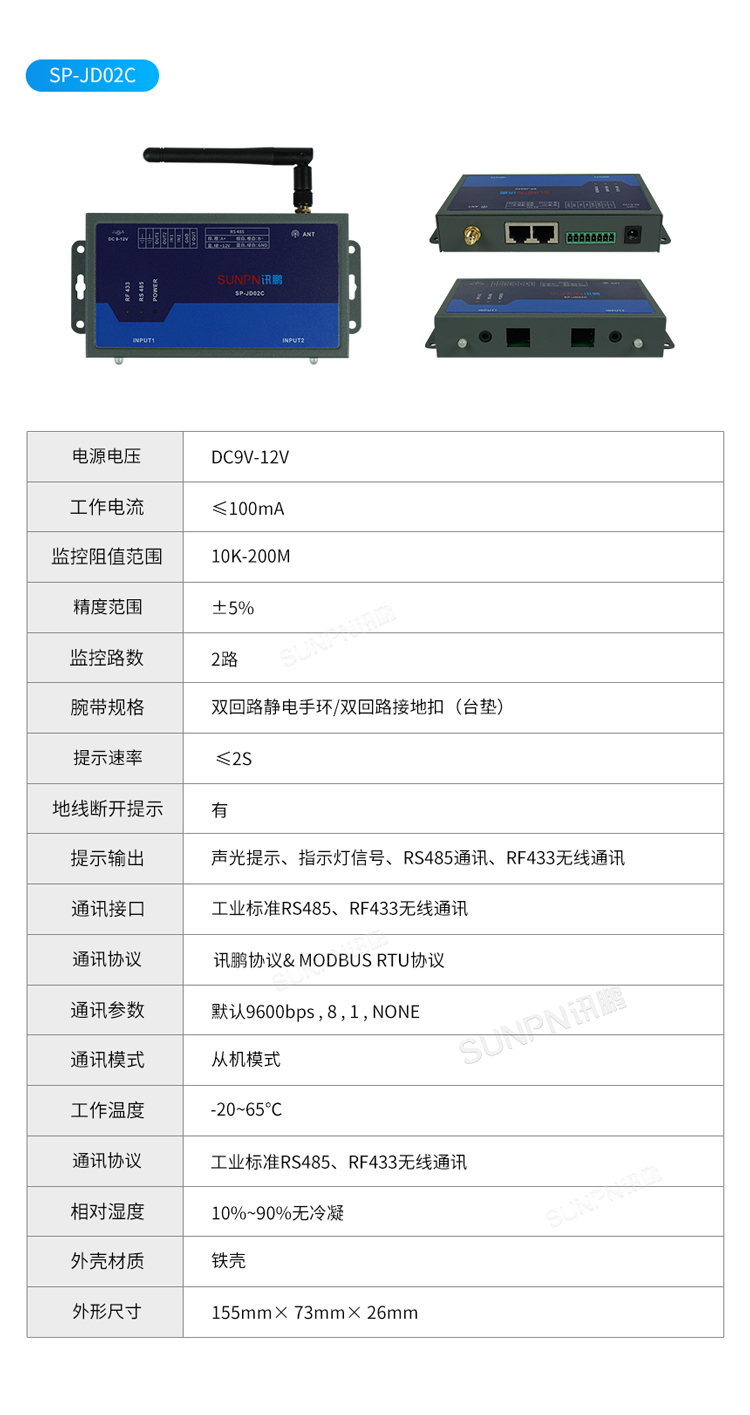

四、防静电监测系统-硬件参数

五、防静电监测系统-使用说明

1.将静电手腕带监控仪安装在操作台面合适的位置。

2.将鳄鱼夹接地线可靠接入大地。

3.佩戴好手腕带,使金属片紧贴皮肤,将手腕带的插头插在INPUT插孔。

4.接通电源静电手腕带监控仪开始正常工作。

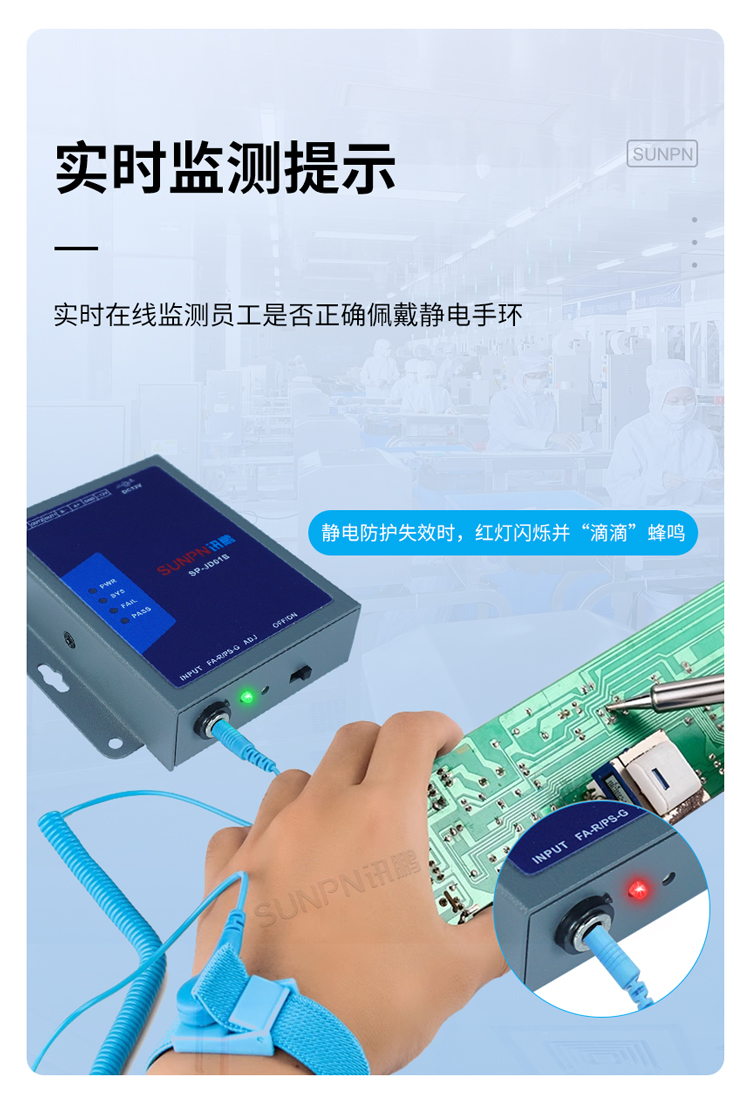

六、防静电监测系统-状态说明

1.正常状态：PASS绿灯亮。

①手腕带佩戴良好,手腕带和接地系统良好,静电防护有效。

2.报警状态:FAIL红灯亮和“滴滴”警报声,静电防护失效，应及时检查及处理故障。

①手腕带和手腕接触松动或连接线损坏

②监控仪接入大地线脱落或接触不良；

③配置的报警阀值过低或过高；

3.离岗状态:离岗时蓝灯亮，用于工位人员离开岗位处理其他事件。

①拔掉手腕带插头自动进入离岗状态；

②外部输入离岗控制信号也可进入离岗状态；

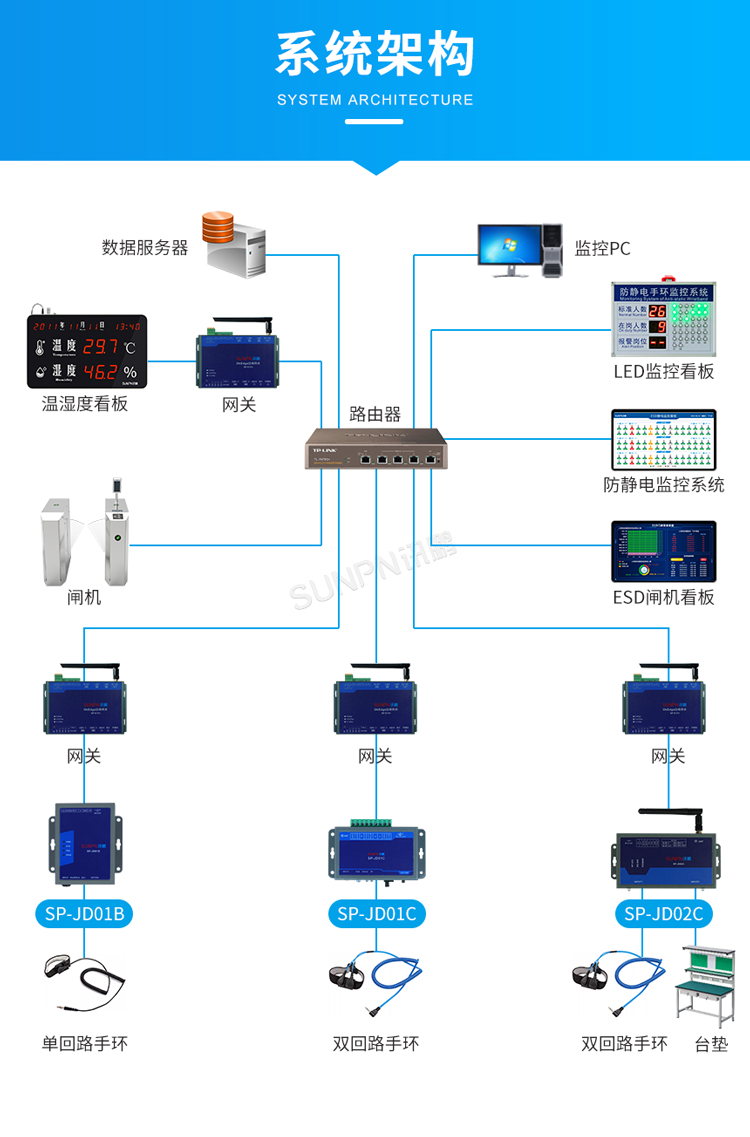

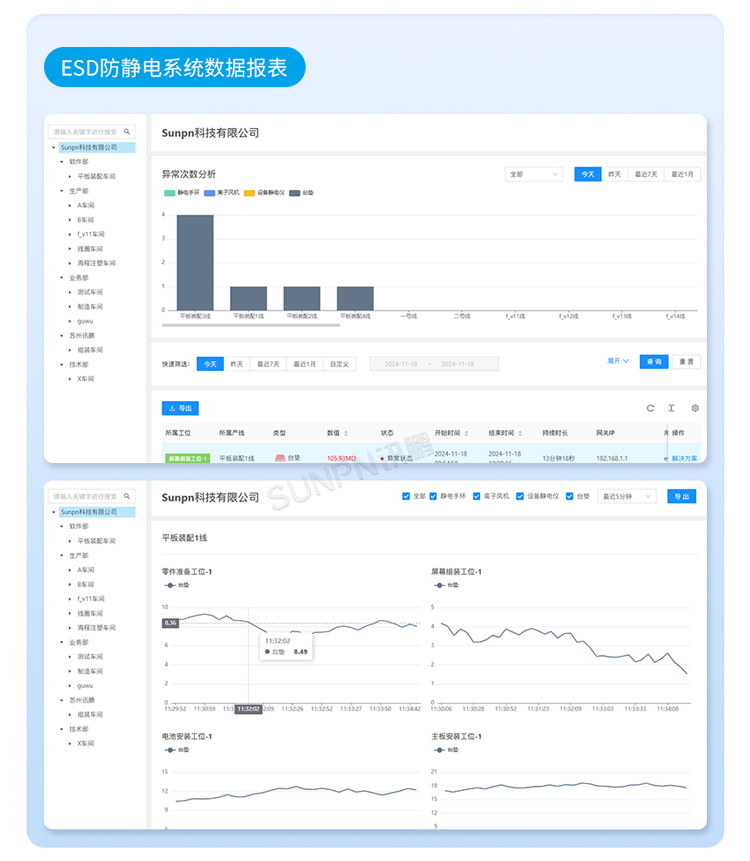

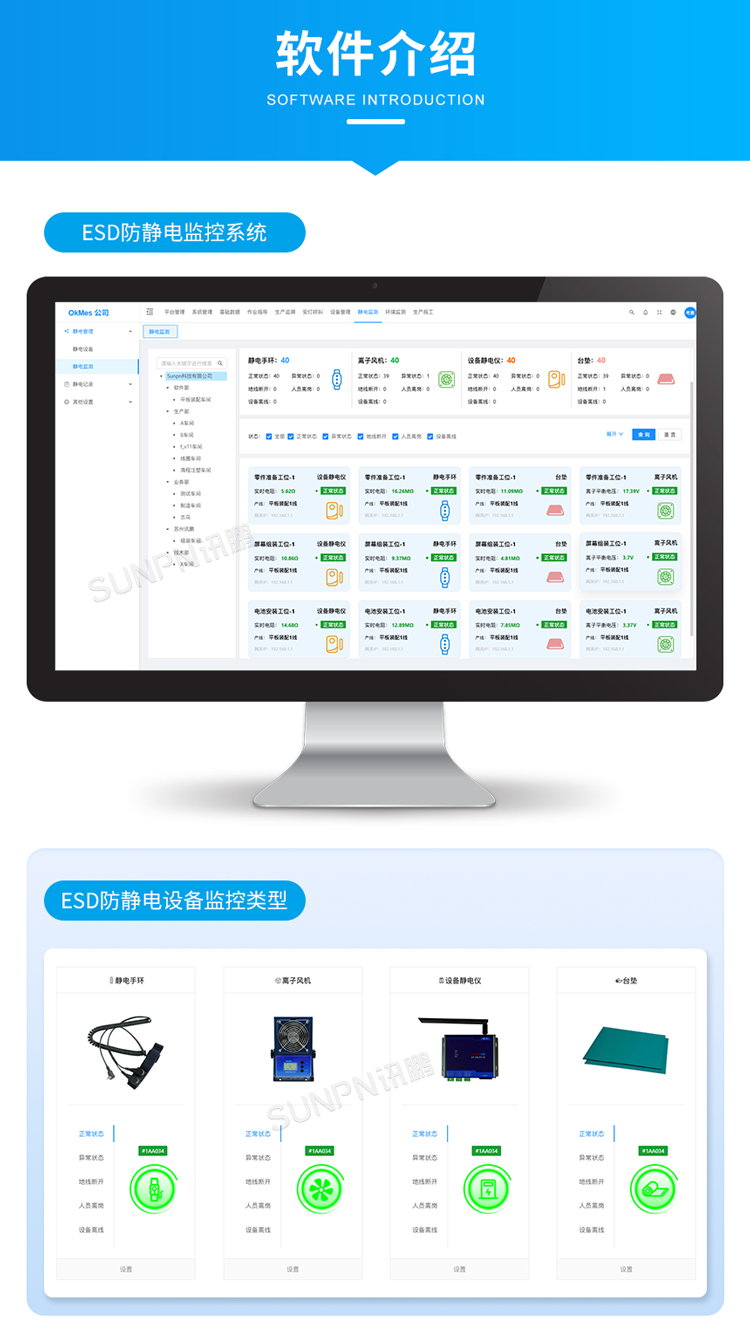

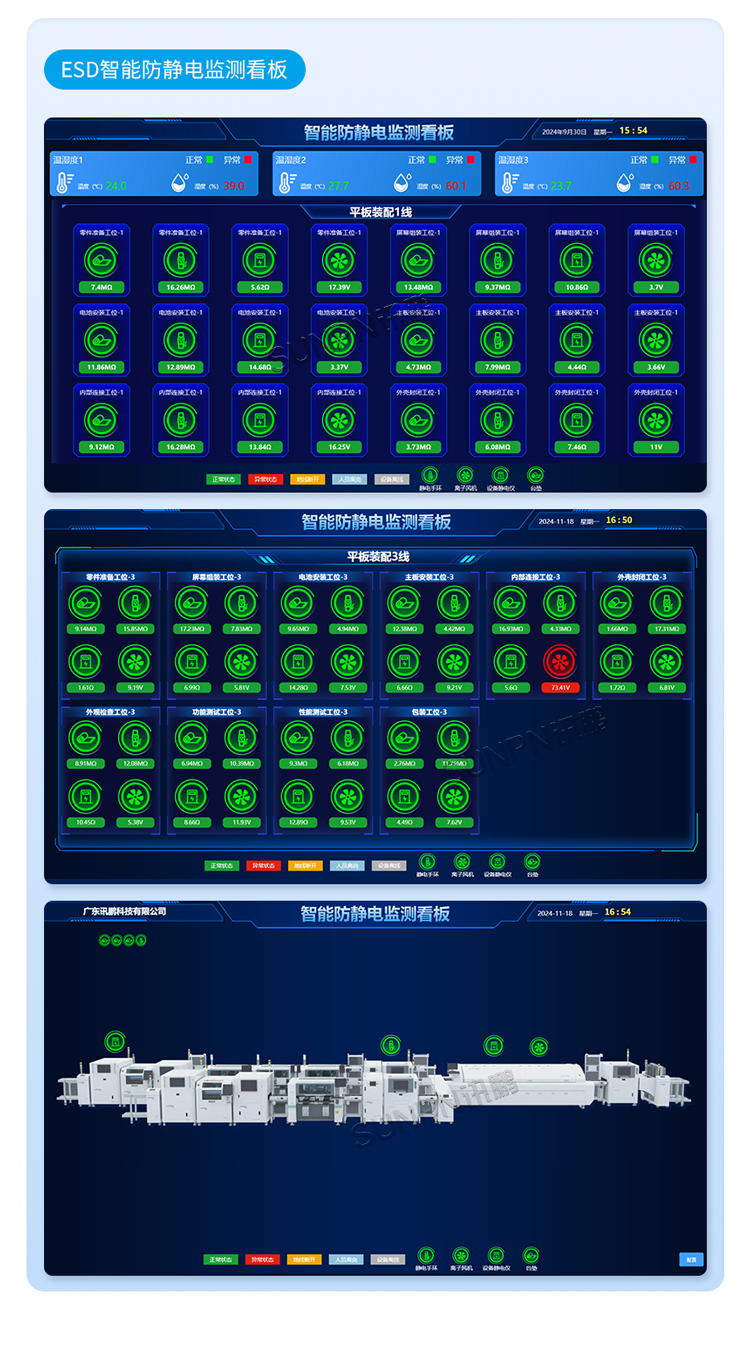

七、防静电监测系统-系统架构

八、防静电监测系统-通讯协议

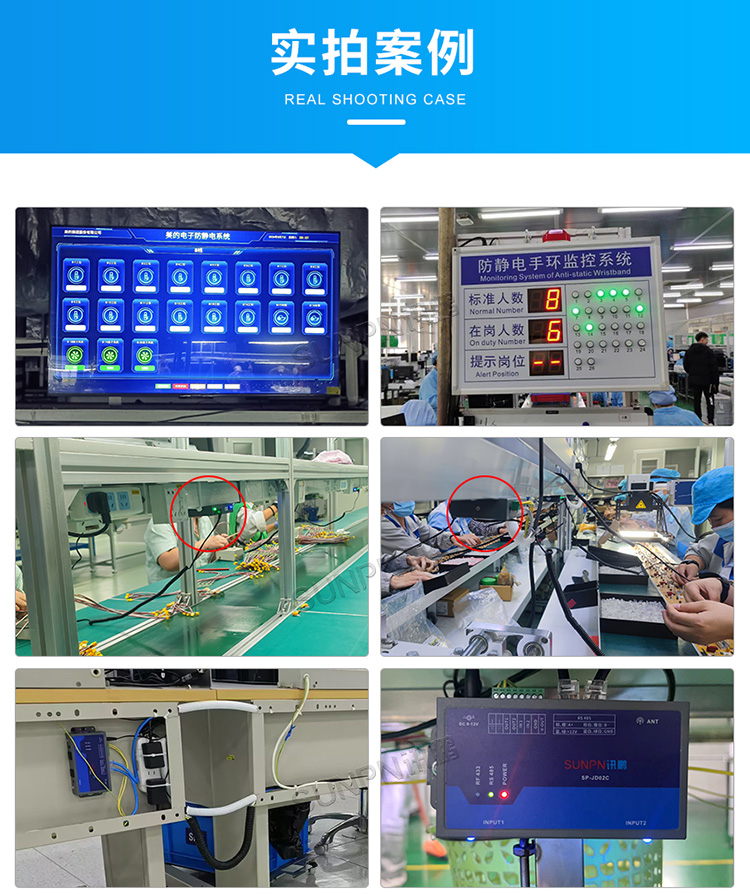

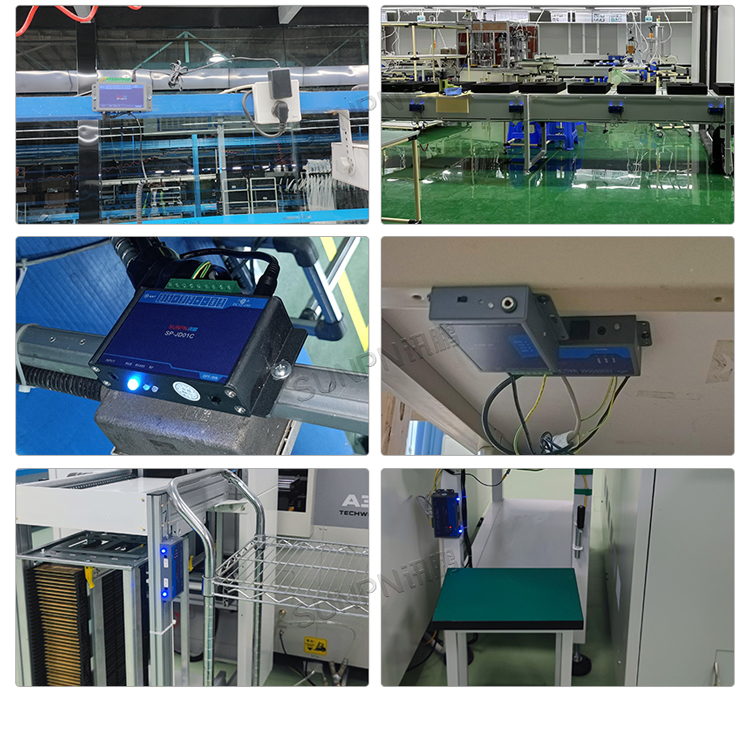

九、防静电监测系统-案例参考

十、防静电监测系统-应用领域
