讯鹏科技自主研发的工业温控器，SP-PTK100A适用于工控及民用领域温湿度采集，集工业常用PT100传感器、K型热电偶和正常室内外温湿度测量采集于一体。工业测温范围达到0℃-1200℃（根据具体传感器而定），数据可由RS485有线传输和RF4432近距离无线传输。同时支持标准MODBUS-RTU通讯协议。

         湿度是与我们生产、生活息息相关的重要参数。近年来，我国工业现代化的进程和电子信息产业连续的高速增长，带动了传感器市场的快速上升。温湿度传感器作为工业过程中最常见的传感器，在现在市场上有着大量的需求，其各领域的要求不一样对于温控器的功能也是不一样的。

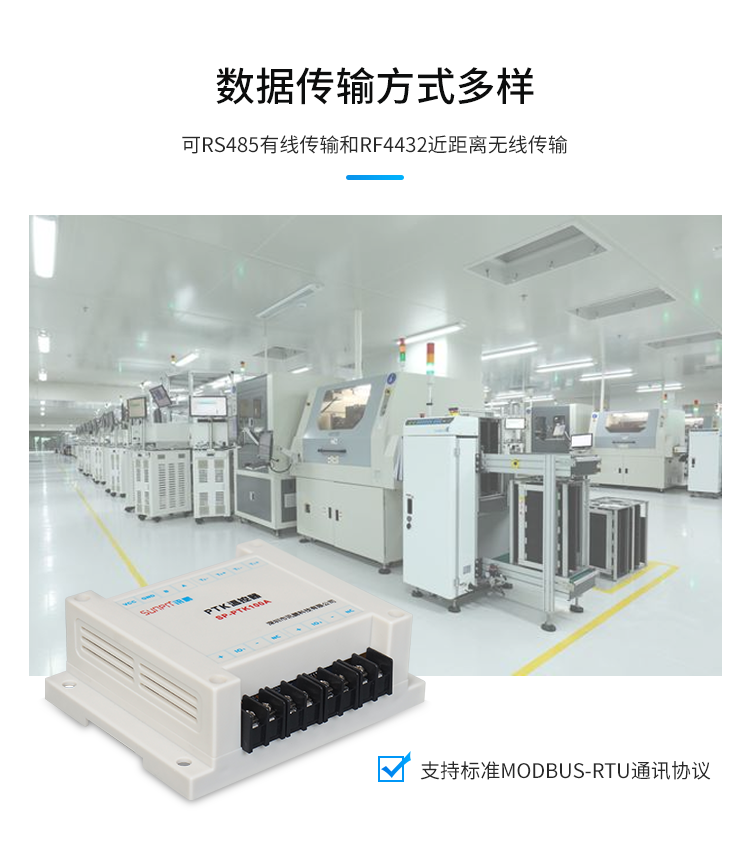

         随着现代科学技术的迅速发展和普及，数据采集系统的应用越来越广泛，当然数据的传输方式也是我们在选择产品中比较看重的功能。在工业生产过程中，多样的数据传方式可给我们的生产生活带来更多的便利，讯鹏工业温控器可支持RS485有线传输和RF4432近距离无线传输，让整体数据获取更加便捷。

         讯鹏工业温控器采用高效率开关电源设计满足计算机的供电需求并在不同负载状况下达到一定的供电效率指标,同时电源系体积小稳定性高。减少影响AD采集冷端补偿精准性，更好的适应市场的需求。

         讯鹏工业温控器设计了一种快速响应、高精度、输出电压可调的参考电压缓冲器.该缓冲器通过采用推挽输出和复制电路结构,在进一步提高输出参考电压的电源抑制比的同时,减小了输出阻抗.广泛应用于工控行业的温湿度采集。

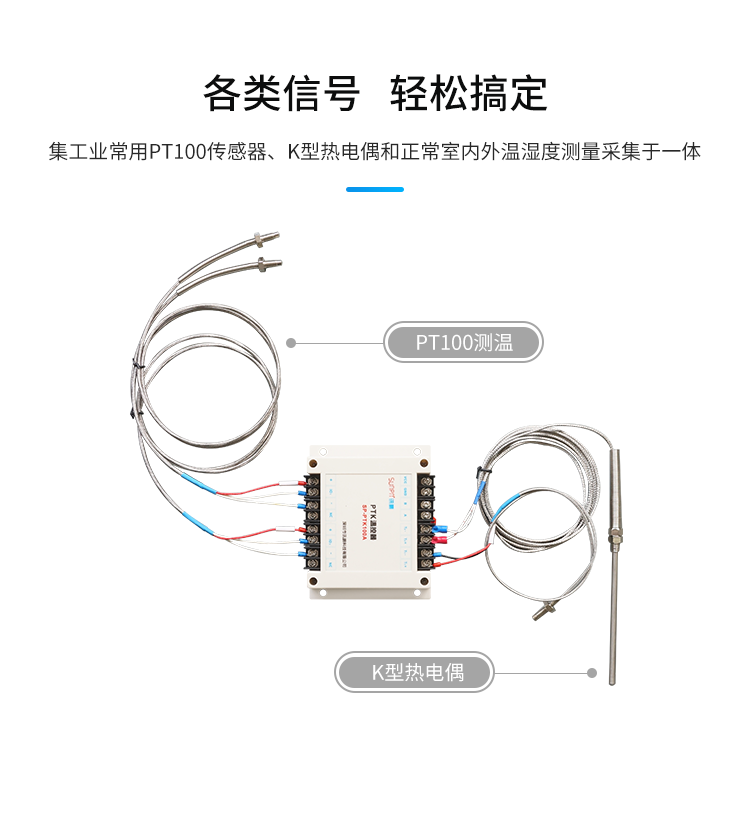

         讯鹏工业温控器集合了K型热电偶温度传感器可以直接测量各种生产中从0℃到1300℃范围的液体蒸汽和气体介质以及固体的表面温度。同时具备pt100温度传感器可将温度变量转换为可传送的标准化输出信号的仪表等等您所需的信号，我们讯鹏工业温控器都可轻松搞定。

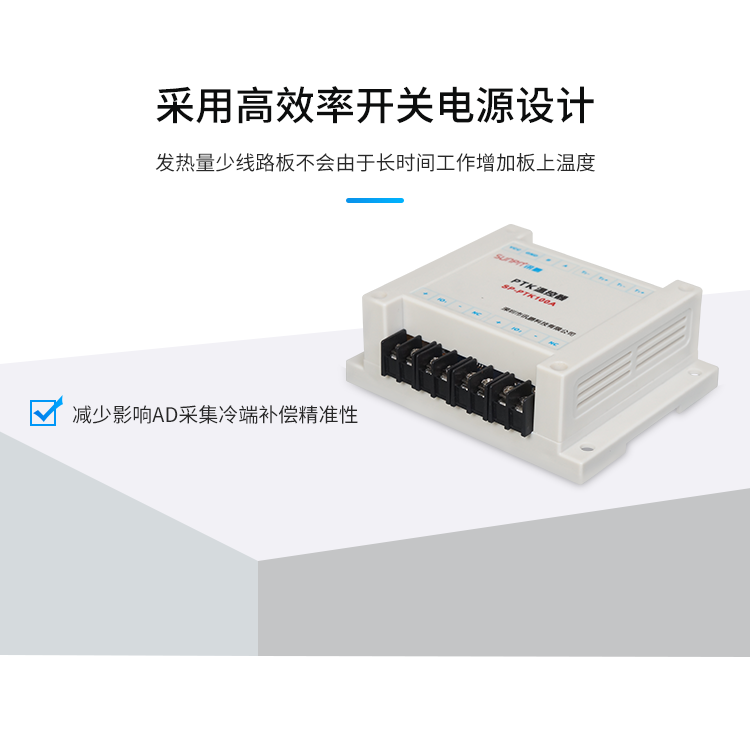

工业温控器-电源设计

工业温控器-高精度转换

工业温控器-信号说明

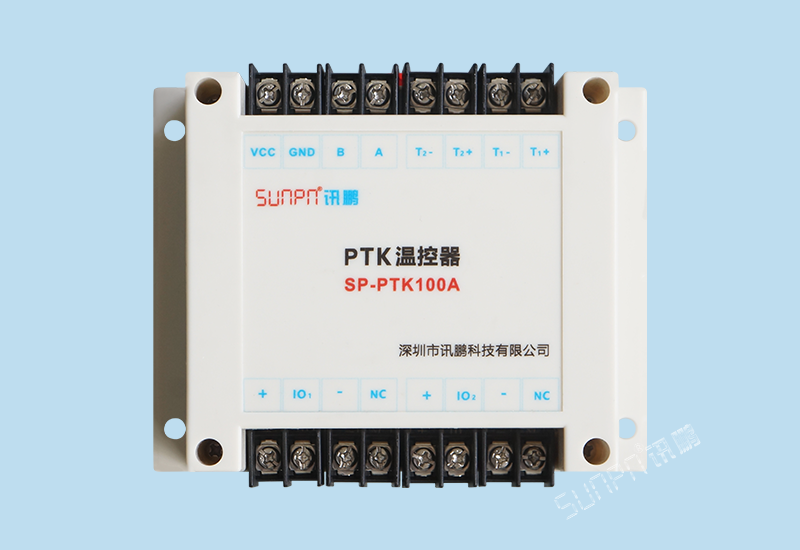

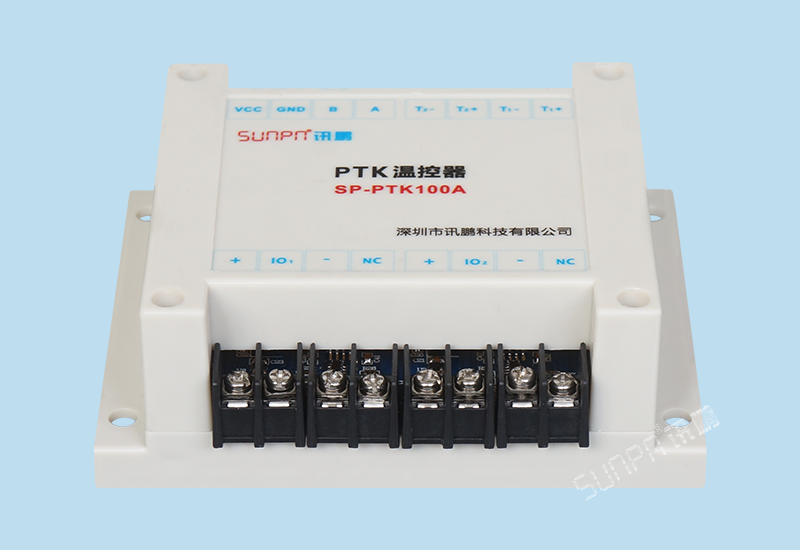

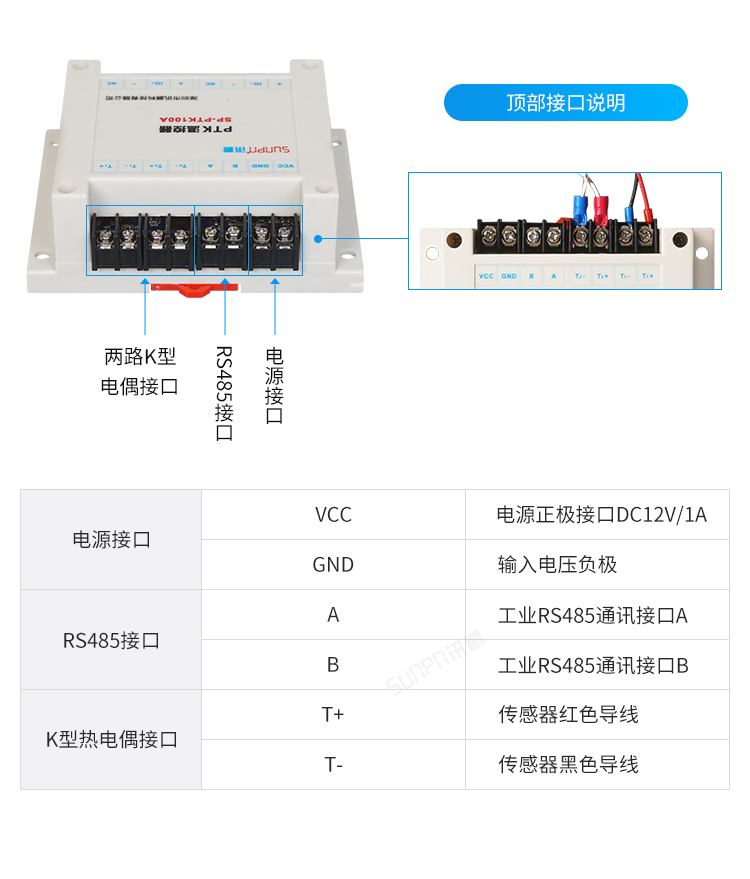

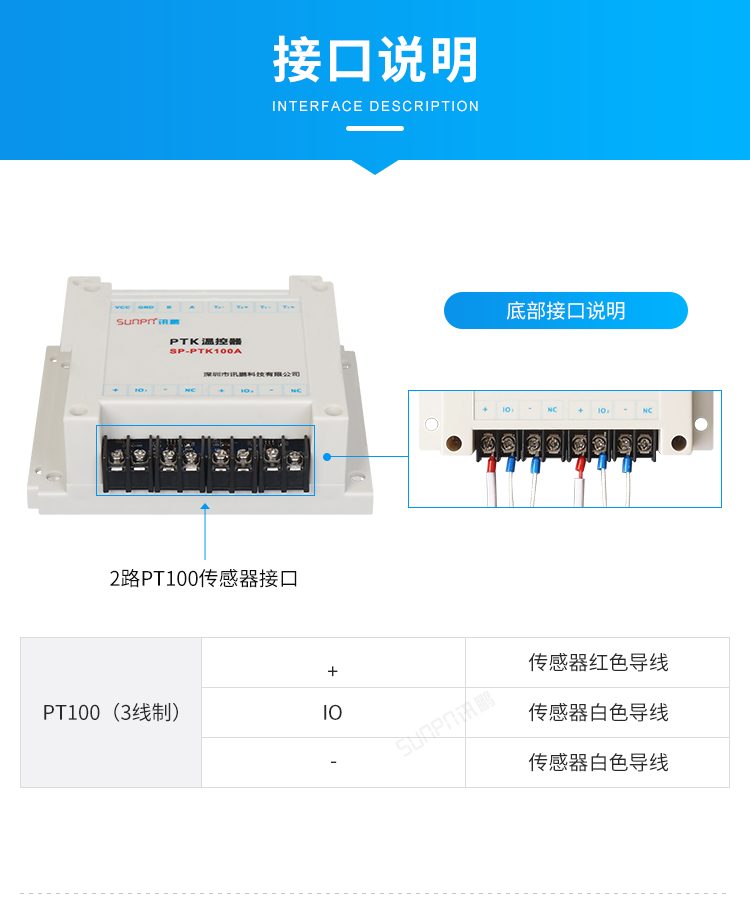

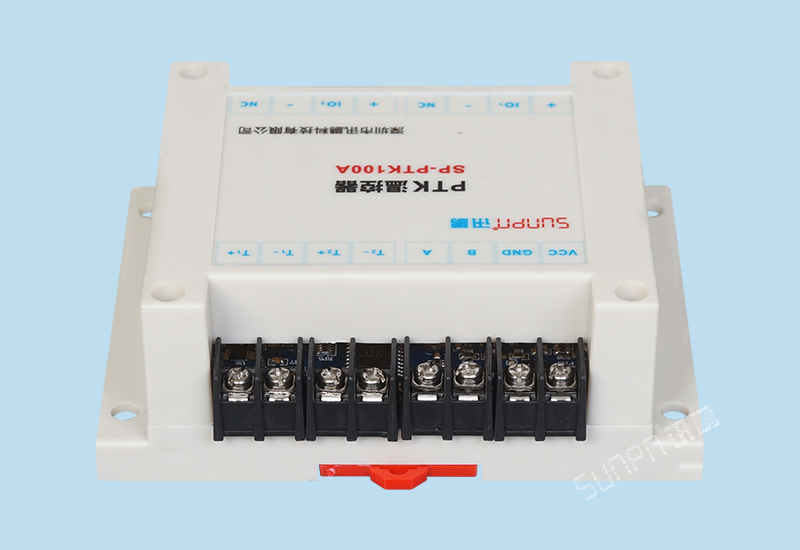

工业温控器-接口说明

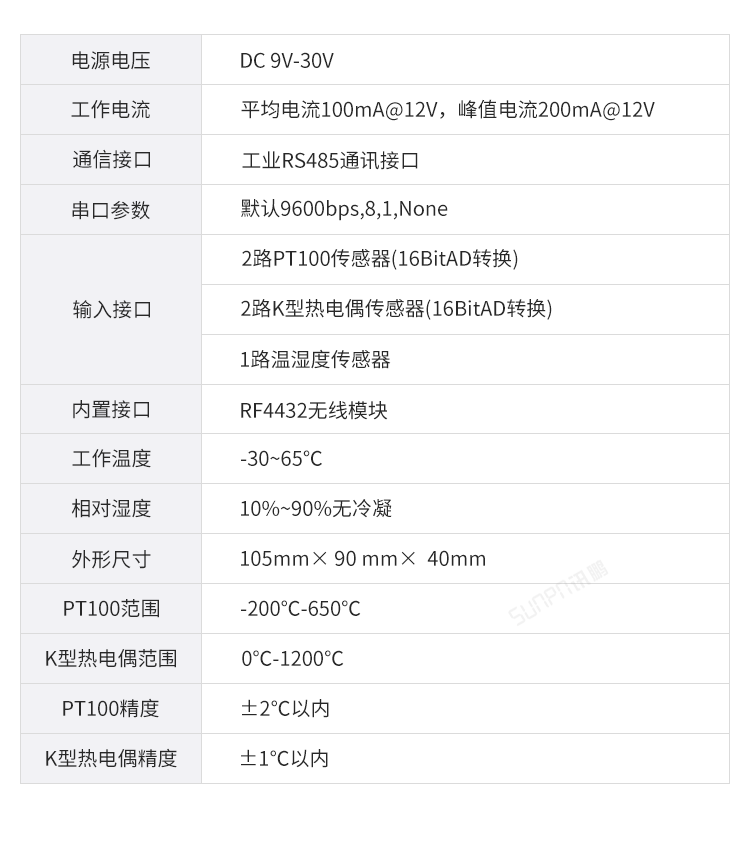

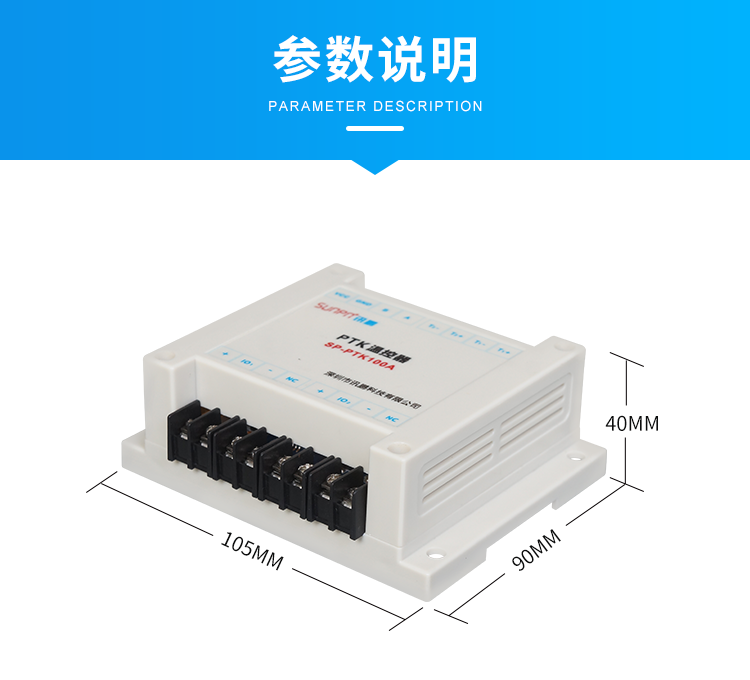

工业温控器-参数说明

一、讯鹏工业温控器-接线说明

1、K型热电偶接线：T+接热电偶红线端、T-接热电偶黑线端。

2、PT100接线： 两线传感器

                            +接红线端、IO和-短接接白线端、NC空。

                             三线传感器

                             +接红线端、IO接白线端、-接白线端、NC空

 二、讯鹏工业温控器-测试说明

1、按接线要求接上k型热电偶、PT100探头、SHT1X温湿度传感器、DS18B20传感器；接上12V电源，接上RS485-RS232转换器线A接T/R+, B接T/R-。

2、设置本机地址。使用讯鹏协议发送设置地址指令：3A FF FF FF FF FF 61 00 05 01 00 02 00 01 9F

3、读SHT1X温湿度及DS18B20温度指令:3A 00 01 00 02 01 48 00 01 03 8A

4、读2路PT100温度指令：3A 00 01 00 02 01 49 00 01 07 8F

5、读2路K型热电偶温度指令：3A 00 01 00 02 01 49 00 01 08 90

6、测试MODBUS协议。读取寄存器值0000H-000AH

7、测试无线模块：接上小功率无线模块，拔下RS485转换器（不焊接MAX1487）。重复3步骤正确返回即可。

 三、讯鹏工业温控器-注意事项：

1、上电30秒内可修改本机地址，超过30秒需要重新上电可修改本机地址；

2、上电自动打印产品信息及校准参数，串口设置为ASCII接收模式。

3、可通过串口命令进入测试程序，自动打印各采集参数。

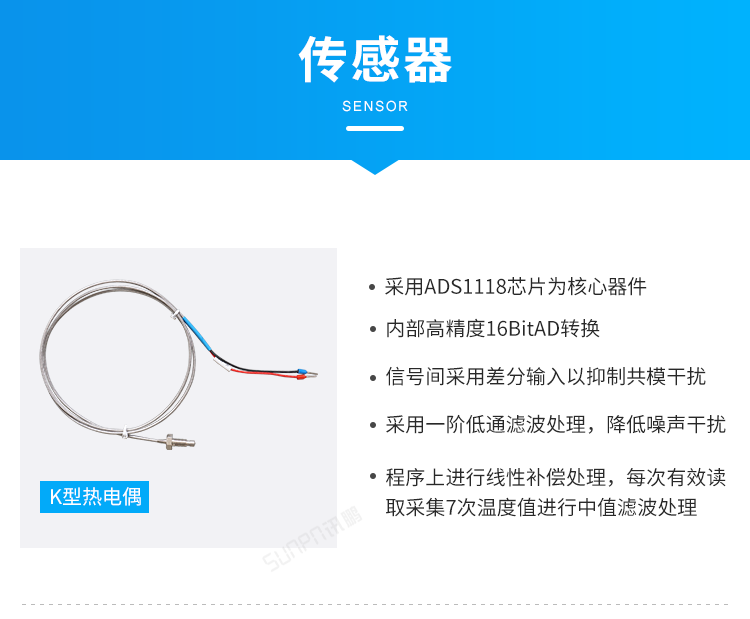

工业温控器-K型热电偶

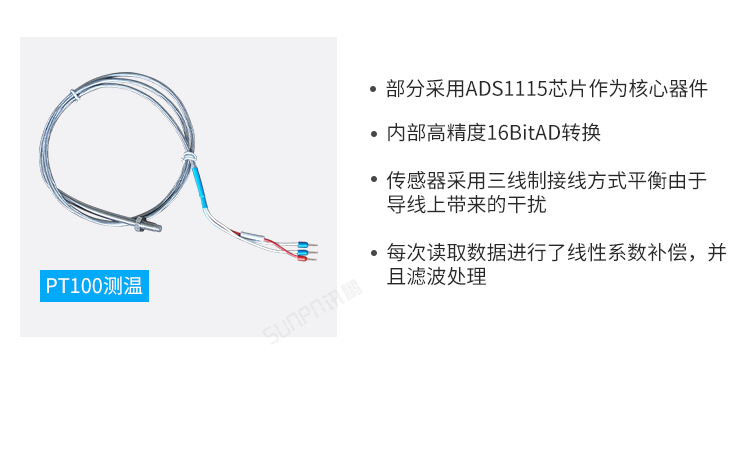

工业温控器-PT100

四、讯鹏工业温控器-PT100校准方法：

 1、打开串口助手，将接收设置为ASCII接收状态。

2、发送校准指令，进入校准模式。有提示“进入PT100校准模式！”

3、打开过程校验仪调至PT100输出模式校验第一路PT100，红表笔接丝印有电阻图标处，黑笔接剩余两个接线端子。接线接触不良则有提示：“请检测接线是否良好！”

4、输出0℃，有提示：“通道1：0℃电阻：1000”

5、继续输出650℃，有提示：“通道1：650℃电阻：3300”

6、一路校准完成。有提示：“通道1校准斜率：0.06”“通道1校准截距：-2.4253”“通道1校准成功请校准通道2！”

7、切换至第二路，重复4-6步骤

8、两路校准完毕，自动退出校准模式。有提示“两通道校准完毕！”“通道数据保存成功！”

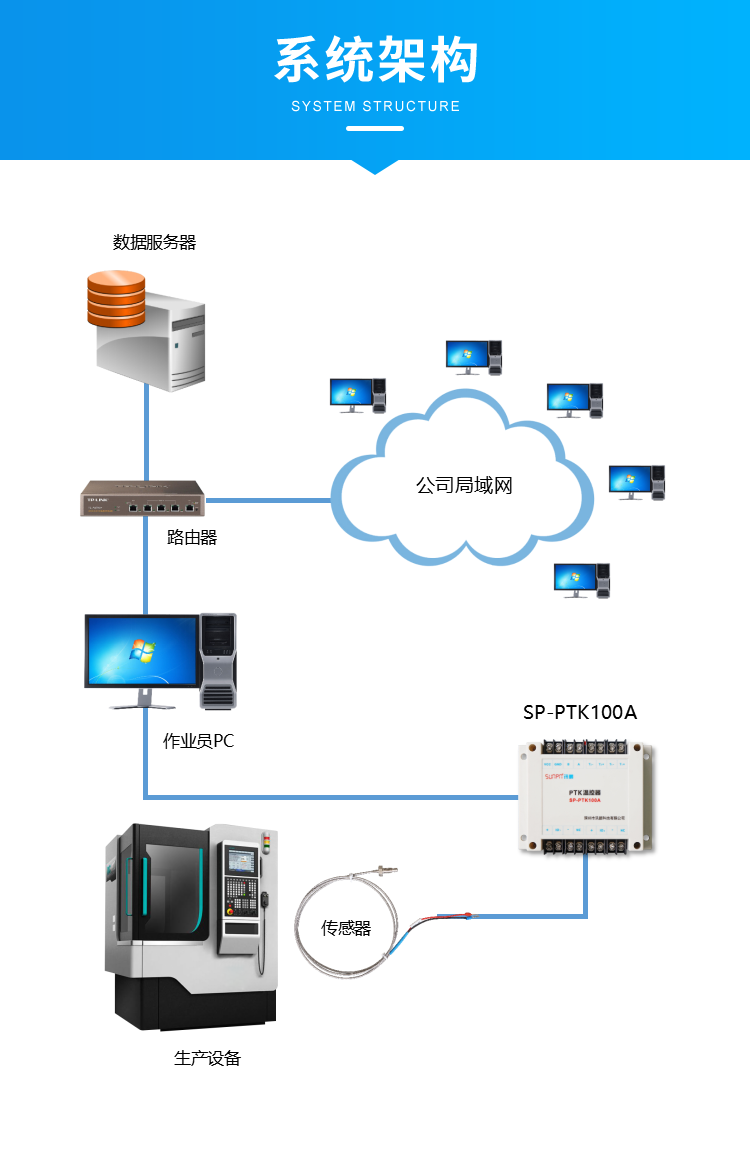

工业温控器-系统架构

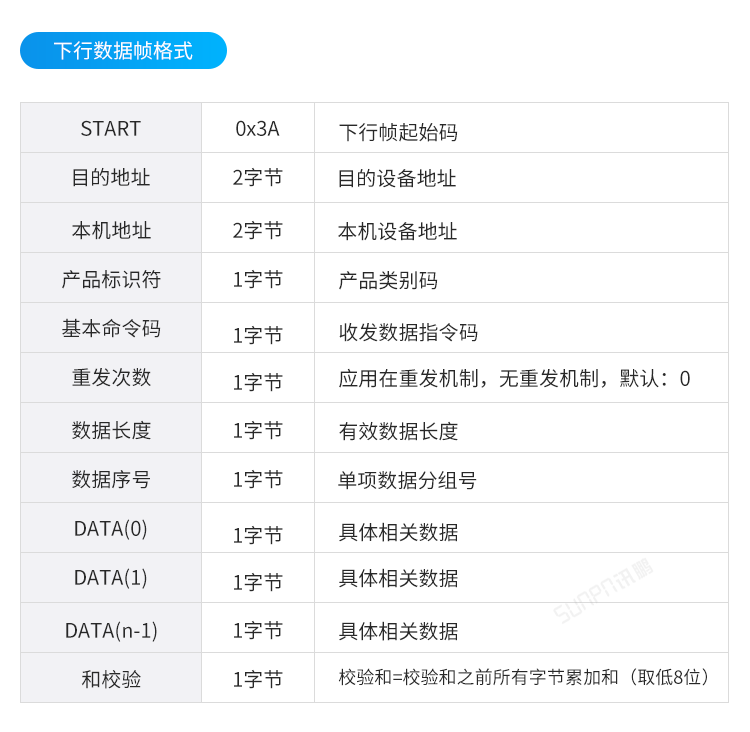

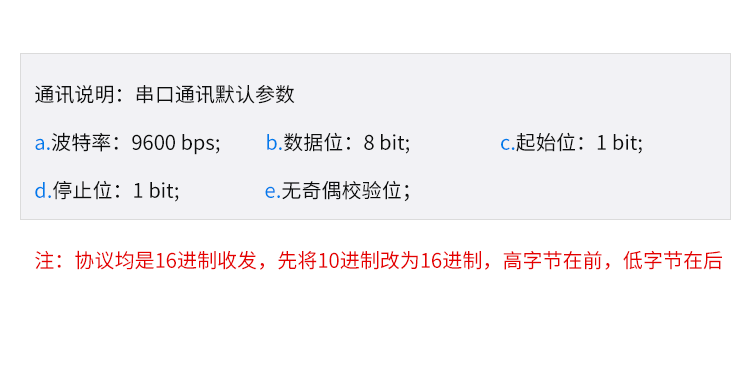

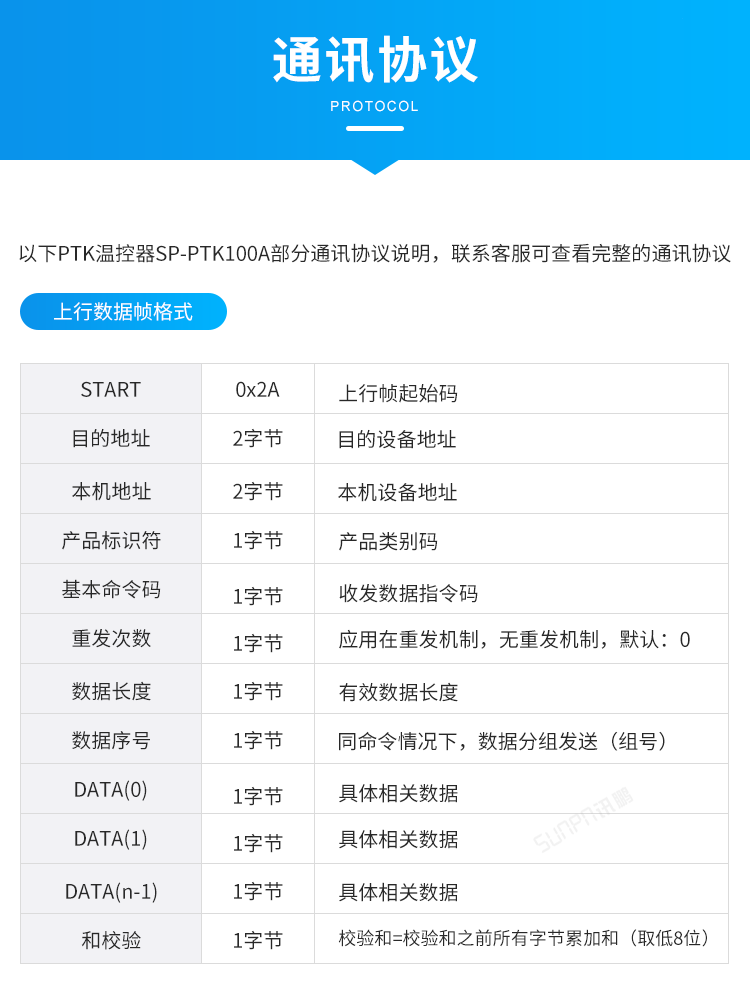

工业温控器-通讯协议

工业温控器-应用场景
