目前，国内企业对安灯系统的需求将呈上升趋势。据了解，目前安灯系统在我国大型企业尤其是企业应用相当普遍。毕竟企业已具备规模化生产，而企业工厂分布各地，迫切需要实时管控所有子企业的生产运营状况。因此，安灯系统对的运行提供很好的支撑。而无线安灯按钮盒在整个安灯系统中起着决定性的作用。

         无线安灯按钮盒在企业生产发生异常时可以马上发布报警呼叫,通知援助人员马上到现场解决问题，在规定的生产节拍内解决故障并复位系统。因此，无线安灯按钮盒在安灯系统中的运行提供很好的支撑。此外，企业还可以通过无线/有线Andon安灯系统将管理思想和工具复制到其他工厂，在进行推广，使其成为整合企业资源的有力工具。

一、无线安灯按钮盒的功能

1、普通帮助呼叫.当线上工人需要帮助地,按下按钮,现场音乐响起、灯光闪烁、相应andon安灯系统看板显示、看板上显示相关工位及呼叫类型.班组长响应,到达帮助地点确认解决问题,再次按下按钮,音乐及灯光停止.

2、设备故障呼叫.设备出现故障时,工人按下按钮,并通过现场触摸屏进行具体设备故障及故障信息的输入,这时音乐响起、灯光闪烁、相应的andon安灯系统看板板上及保全监控板上显示相关呼叫信息,保全人员响应呼叫,到达现场修复设备后,再次按下按钮复位,音乐停止,andon安灯系统看板板上的呼叫信息还原,等待下一个次呼叫.

3、物料短缺呼叫.物料出现短缺时,工人按下按钮,并通过现场触摸屏进行具体物料信息的确认,这时音乐响起、灯光闪烁、相应的andon安灯系统看板板上及物流组监控板上显示相关呼叫信息.

4、质量呼叫.出现质量问题时,工人按下按钮,并通过现场触摸屏进行具体质量问题信息的确认,现场音乐响起、灯光闪烁、相应andon安灯系统看板显示看板及品技组监控板上显示相关呼叫信息,品技人员响应呼叫,到达现场确认解决问题,再次按下按钮,音乐及灯光停止.

         无线安灯按钮盒实时反应生产线上的安灯系统情况，并指示和分配送料任务的一个辅助系统，一旦有物料供给请求，看板立即做出提示（显示物料名称、型 号、数量、请求工位等信息）。通过共享网络、数据服务器等硬件系统，达到降低投资成本，并最大可能发挥效益的目的。

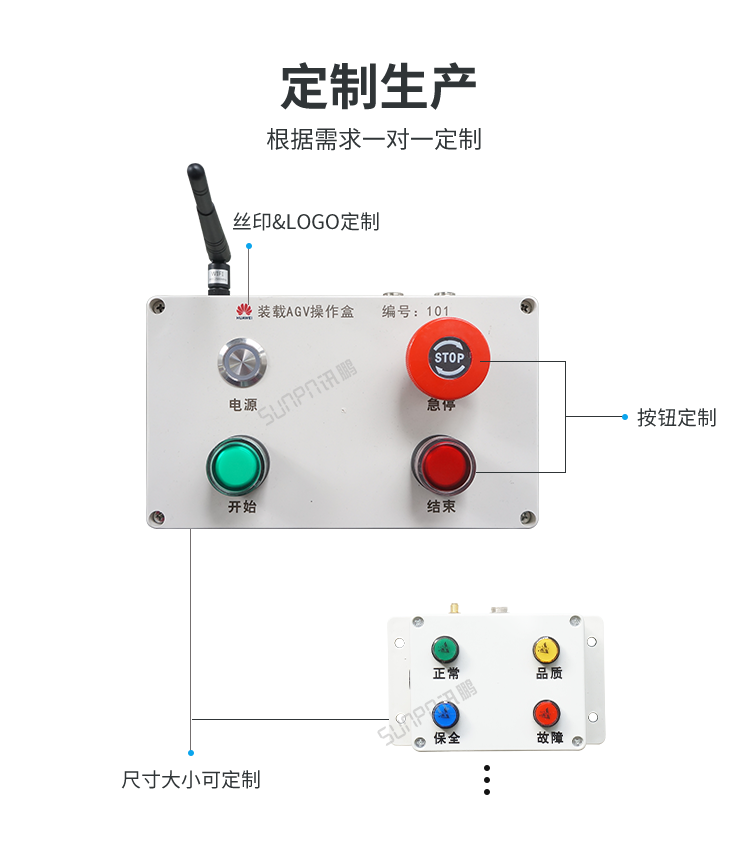

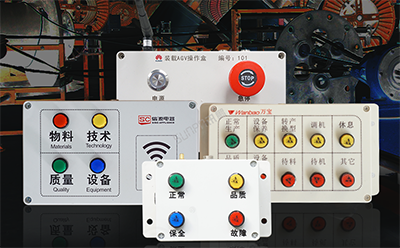

无线安灯按钮盒-多功能介绍

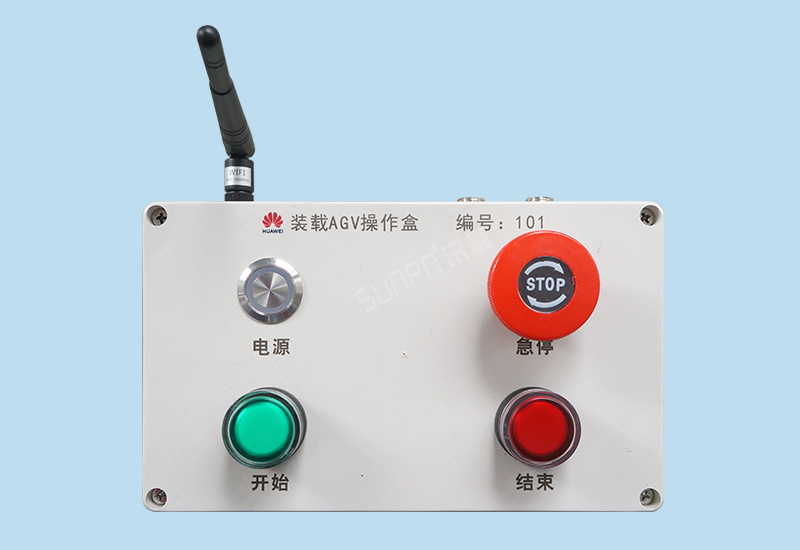

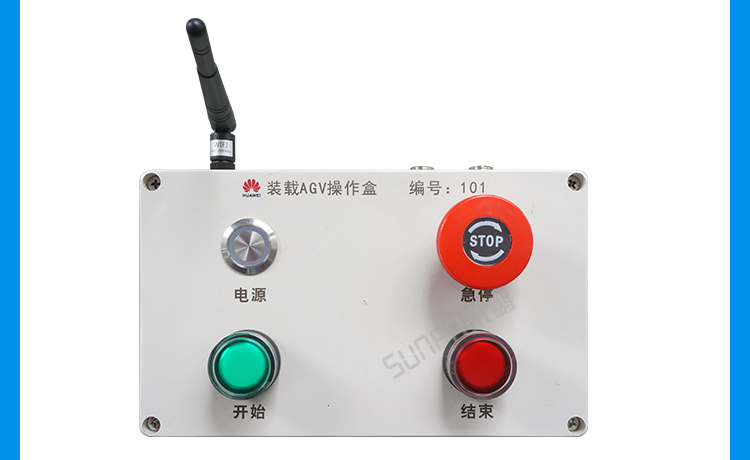

二、无线安灯按钮盒款式A-功能说明

1、按钮操作盒:安装与厂房侧，用于启停装载作业。

2、保安复核车辆停靠状况。操作按钮盒及观察/听声三色指示灯状况，启动或停止装车作业。当车辆停靠符合要求时，按“启动”按钮开始装车；当装车完成时，按“结束”按钮，结束装车，之后货车可离开。

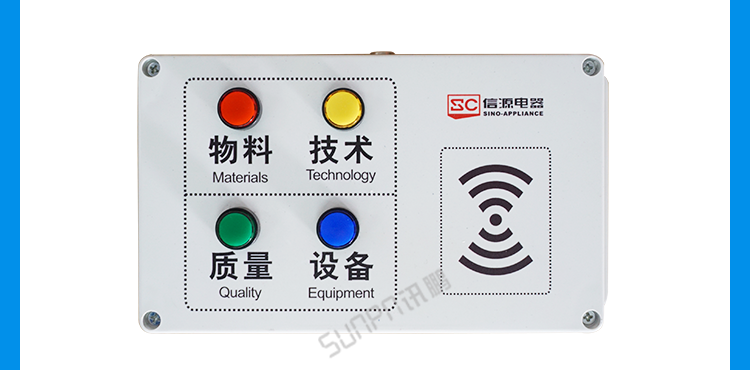

三、无线安灯按钮盒款式B-功能说明

1、按钮盒为四种报警类型按钮盒，分别为：物料（红）、技术（黄）、质量（绿）、设备（蓝），按钮盒带有和按钮颜色相同的四色柱形警灯（不带蜂鸣器型），通讯接口为有线的RS485接口。

2.1报警步骤：

当人为按下其中某项报警按钮时，对应的是指示灯常亮报警并伴有蜂鸣器断续报警（警灯快闪表示报警失败）； 在报警状态下20秒内再次按下此按钮取消本次报警，20秒以后不允许取消。（针对误操作的情况）；

2.2处理步骤：

在报警状态下具备相关处理权限的人员直接刷卡，系统则判断当前报警为正在处理中（此时警灯为闪烁状态,每秒一次。同时蜂鸣器报警关闭）；

 2.3完成确认步骤：

当报警按钮盒有一种或多种处理状态存在时，确认完成步骤：按下相对应问题灯的按钮后再刷卡，报警状态结束！（警灯关闭）1、当按下多个按钮，以最后一次按钮为准；2、按下按钮超过一定时间（假设10秒），并且没有刷卡，则判断这次完成动作失效，需要重新回到需要确认完成状态！

3、备注：每种状态的每个等级（每个等级指：处理中、完成）都有处理人员权限的划分；也可能一个具备多个处理权限。当前报警状态中无处理此项报警权限的人员刷卡无效。

4、报警盒支持读取IC卡，不支持读取ID卡。

5、设备突然断电报警盒数据清空，回到原始清零状态。

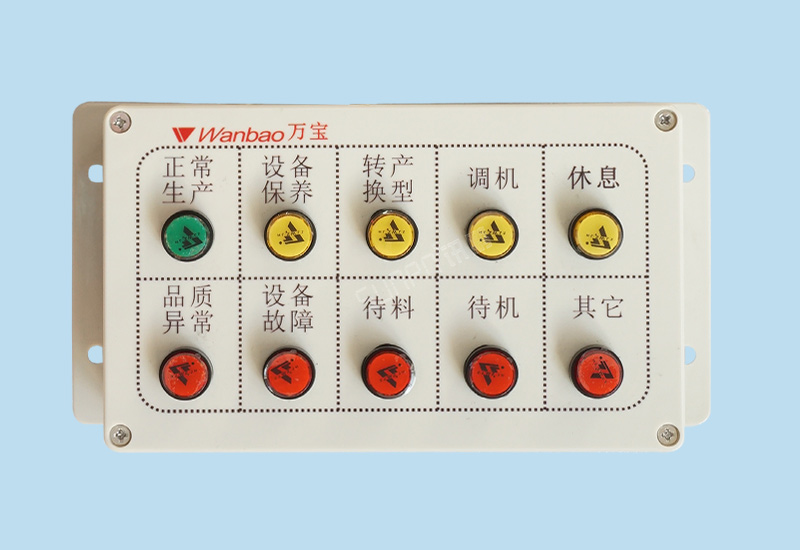

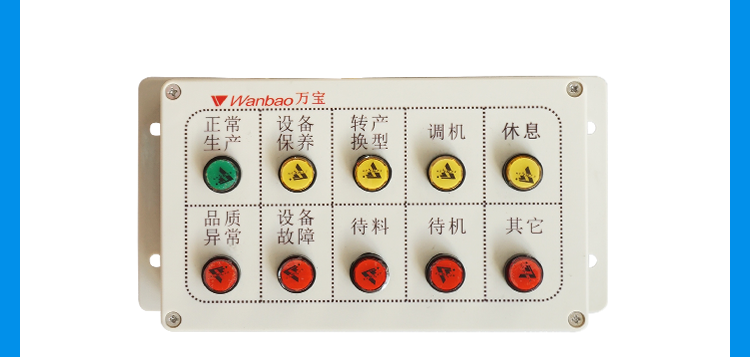

四、无线安灯按钮盒款式C-功能说明

1、每个按钮盒只能显示一种状态，不可同时显示多种状态。那种状态被按下，当前状态的按钮亮起。

2、 当第一次按钮被按下时，被按下的按钮背光亮起，同时开始计时，当下一个状态按钮被按下时，上一状态背光按钮熄灭同时停止计时，当前状态背光亮起，开始计时。

3、每个按钮盒增加一个开关信号接口，对接客户机台信号，实际计数功能，数据无线传输到液晶终端显示，实时更新

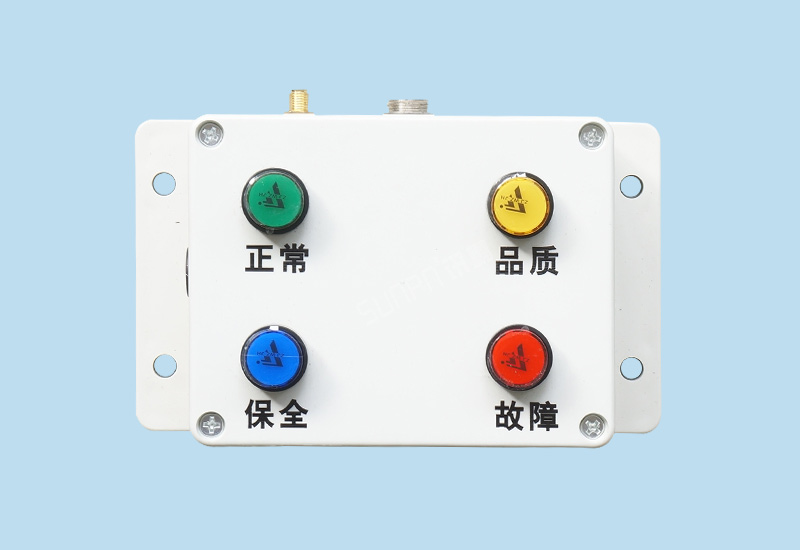

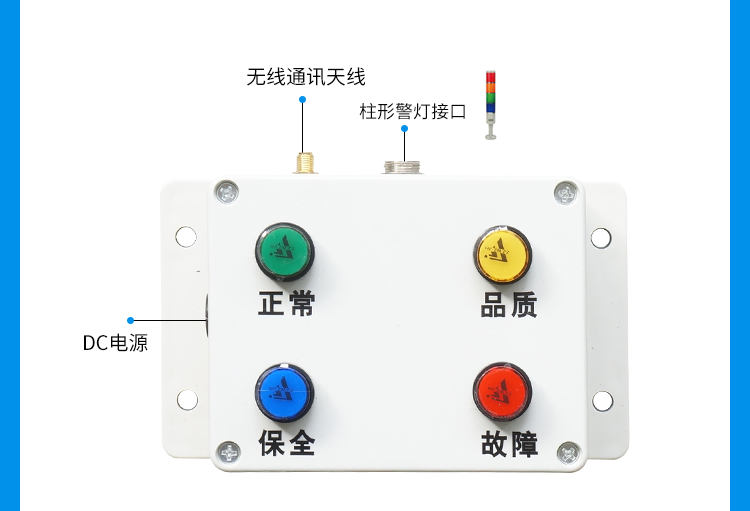

五、无线安灯按钮盒款式D-功能说明

1、按钮盒上有4个按钮对应的是：4种状态。

2、按钮盒状态：红色-维修  换料-黄色（橙色）  换模-蓝色  复位-绿色

①、按钮盒按下维修按钮，显示屏上显示（xx号机→维修）没有语音。

②、按下换料、换模这2种状态时：电子看板上不显示，语音播报（&警示音，XX号机器换料（换模）完成，请现场巡检确认）播报二声，状态未复位每隔5分钟播报2次。

③、现场重复按下呼叫按钮，进行复位，按下绿色复位按钮是复位当前工位所有状态。

3、柱形警灯与按钮盒上的指示灯同步，那个按钮按下亮那个灯，没有故障亮绿灯。

4、2个工业网关，放到2个车间里 要把频率错开，对应的按钮盒如下。

①、1号网关对应14个按钮盒，2号网关对应17个按钮盒（每个网关都多1个按钮盒，预备用的）

5、信号频率：434mm，432mm 每个网关预设1-30个按钮呼叫地址。

无线安灯按钮盒-应用场景
