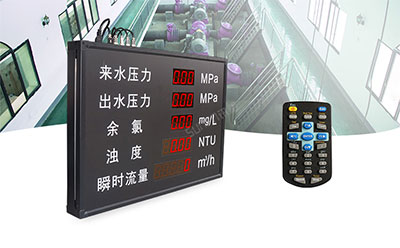

模拟量信号显示看板

模拟量数据采集看板_自来水厂水压监测显示屏

产品规格:900mm(宽)*500mm(高)*70mm(厚)

显示尺寸:1.8寸

边框材质:黑色铝合金

控制方式:红外遥控器


       我们现在工业生产中会用到很多的模拟量数据采集看板,但是这个模拟量是一个什么样的概念呢?模拟量的使用是plc控制中的一部分,模拟量种类一般有电压型和电流型两种。电流型相比于电压型更稳定,抗干扰能力较强。模拟量的使用也是有分辨率的。一般有12bit和14bit两种分辨率。其中对应的数值分别为0~4000和0~16000。对应的电压为0~10v,具体根据使用情况而定。此种模拟量一般用于电压与数值为线性关系。还有一种模拟量模块,用来转化采集的温度,是非线性的关系。所以我们相对采用模拟量数据采集看板可以获得更加准确的数值。

模拟量数据采集看板

一、模拟量数据采集看板中模拟量的理解


1、模拟量数据采集看板中模拟量是指变量在一定范围连续变化的量;也就是在一定范围(定义域)内可以取任意值(在值域内)。数字量是分立量,而不是连续变化量,只能取几个分立值,如二进制数字变量只能取两个值。


2、一般模拟量是指现场的水井水位、水塔水位、泵出口压力和出口流量等模拟量,需要通过多路复用芯片完成多路数据的采集和模数转换器完成模拟量和数字量的转换,再将采集的数据给CPU处理。


       我们都知道模拟量采集模块是一种具有测量数据采集、计量数据采集、设备开关状态采集和对外逻辑控制等多项功能的设备,那么模拟量采集模块到底有什么作用呢?在应用领域到底起什么作用了,下面我一起来看看模拟量数据采集看板的案例吧!

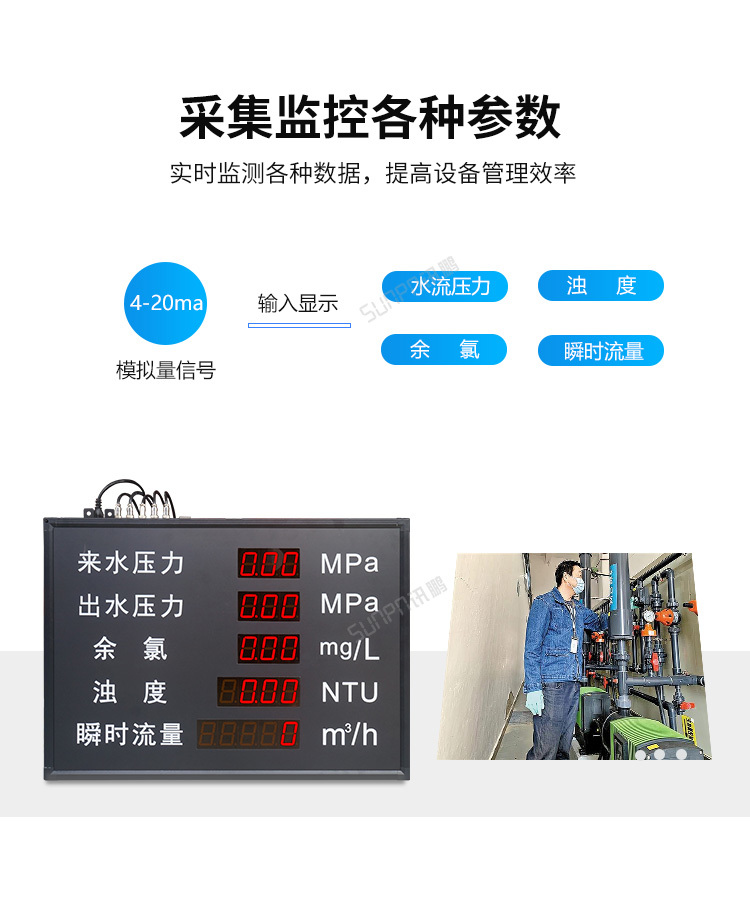

模拟量数据采集看板采集参数

模拟量数据采集看板-高精度采集

模拟量数据采集看板高精度采集

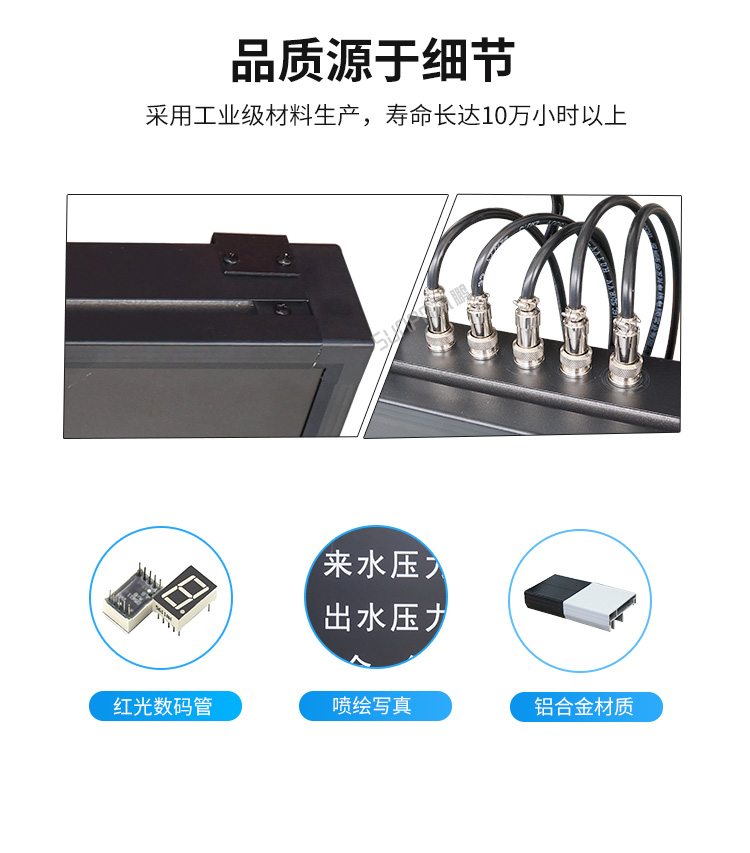

模拟量数据采集看板-材质说明

模拟量数据采集看板材质介绍

讯鹏淘宝直营店

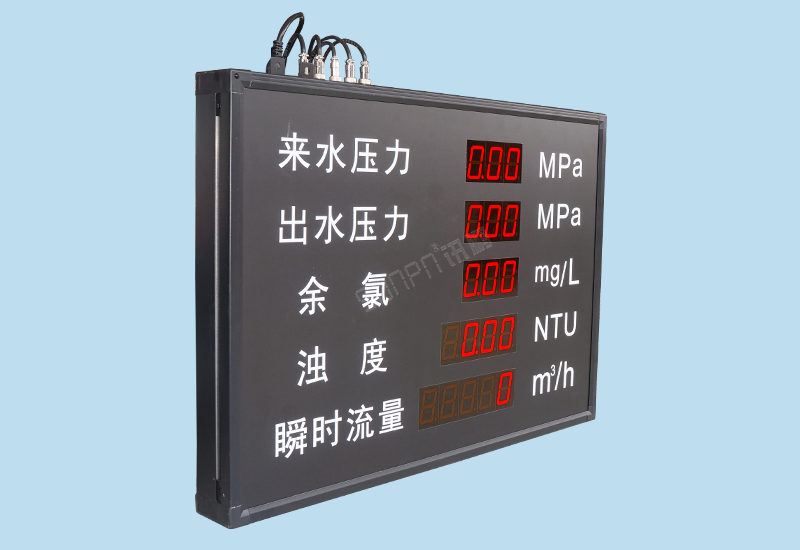

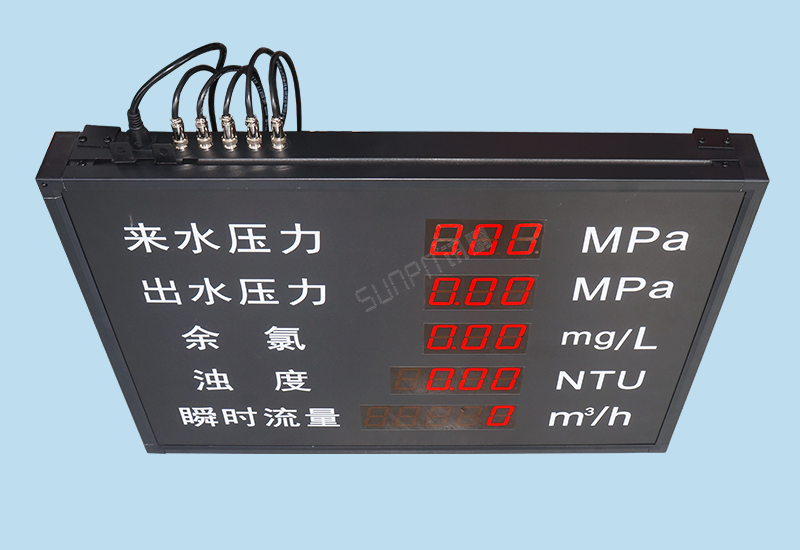

模拟量数据采集看板-产品实拍

模拟量数据采集看板产品实拍

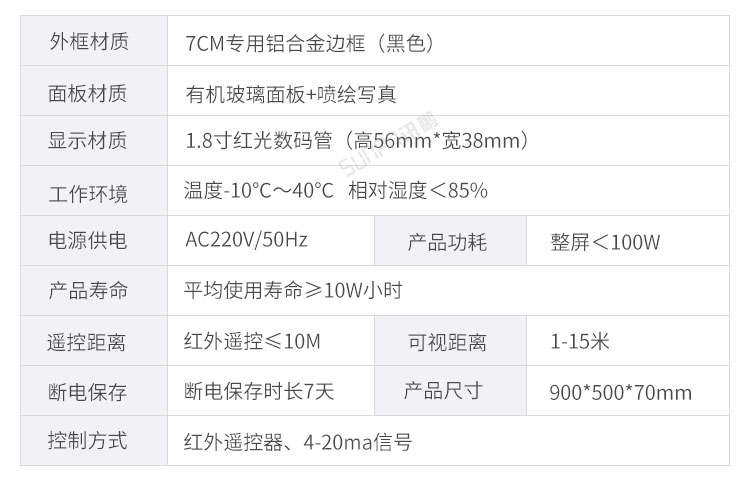

模拟量数据采集看板-产品参数

模拟量数据采集看板产品参数

二、模拟量数据采集看板-功能说明


    1、“出水压力”“来水压力”通过4-20ma模拟量信号输入显示,量程范围:0.00~1.00MPa。

    2、“余氯”通过4-20ma模拟量信号输入显示,量程范围:0.00~9.00mg/L

    3、“浊度”通过4-20ma模拟量信号输入显示,量程范围:0.00~20.00NTU

    4、“瞬时流量”通过4-20ma模拟量信号输入显示,量程范围:0-12000 m3/H

    5、模拟量数据采集看板以上数据都可通过遥控器设置量程范围,以及数据补偿。

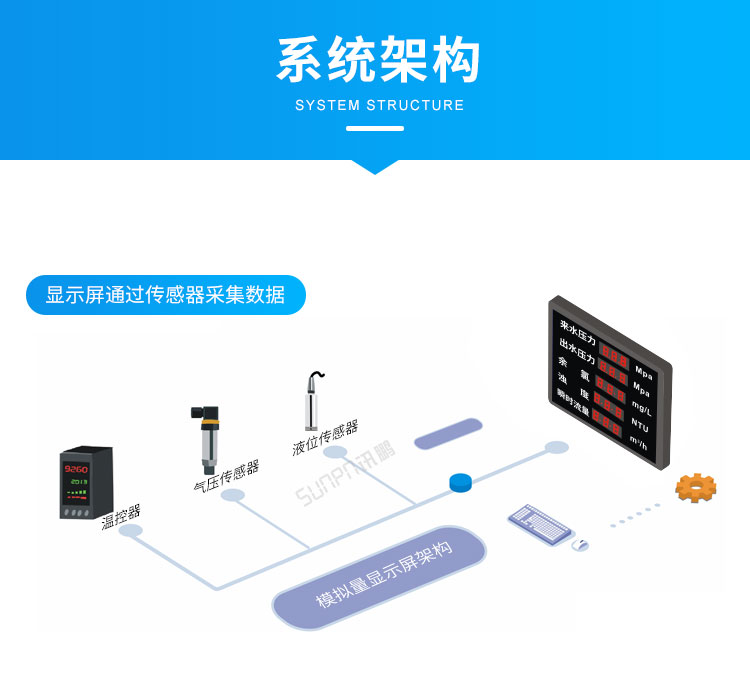

模拟量数据采集看板-系统架构

模拟量数据采集看板系统架构

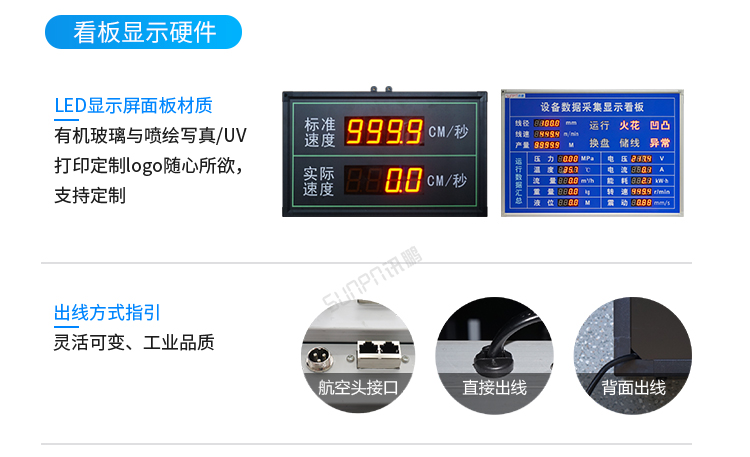

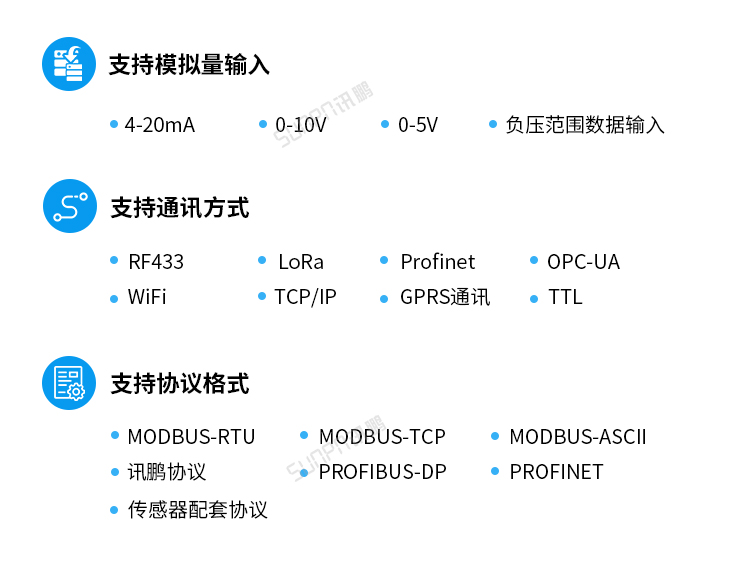

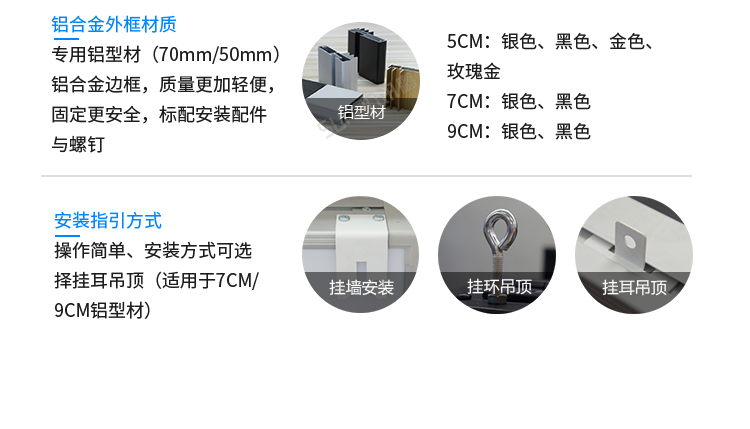

模拟量数据采集看板-定制指导

模拟量数据采集看板定制指导

模拟量数据采集看板定制指导

模拟量数据采集看板定制指导


模拟量数据采集看板定制指导

模拟量数据采集看板定制指导

联系方式

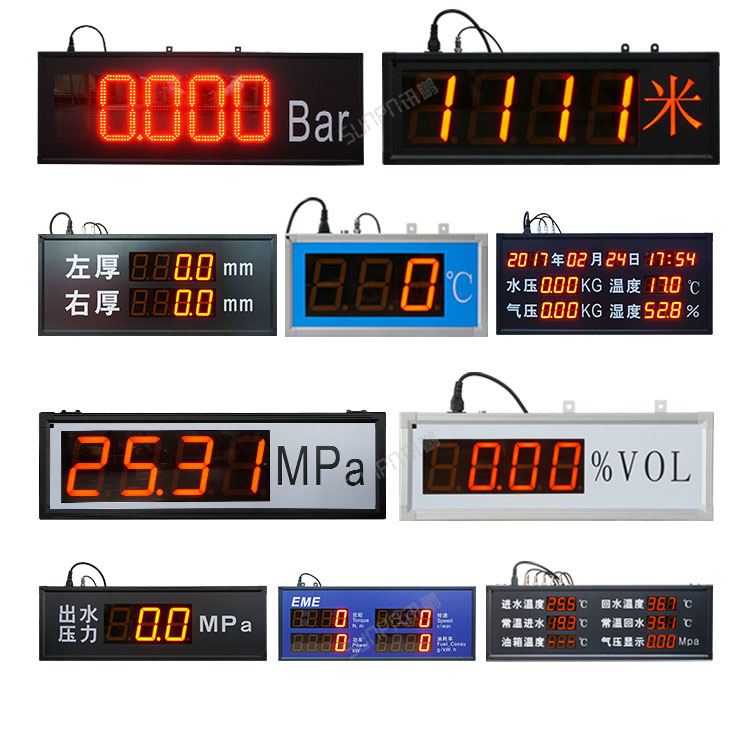

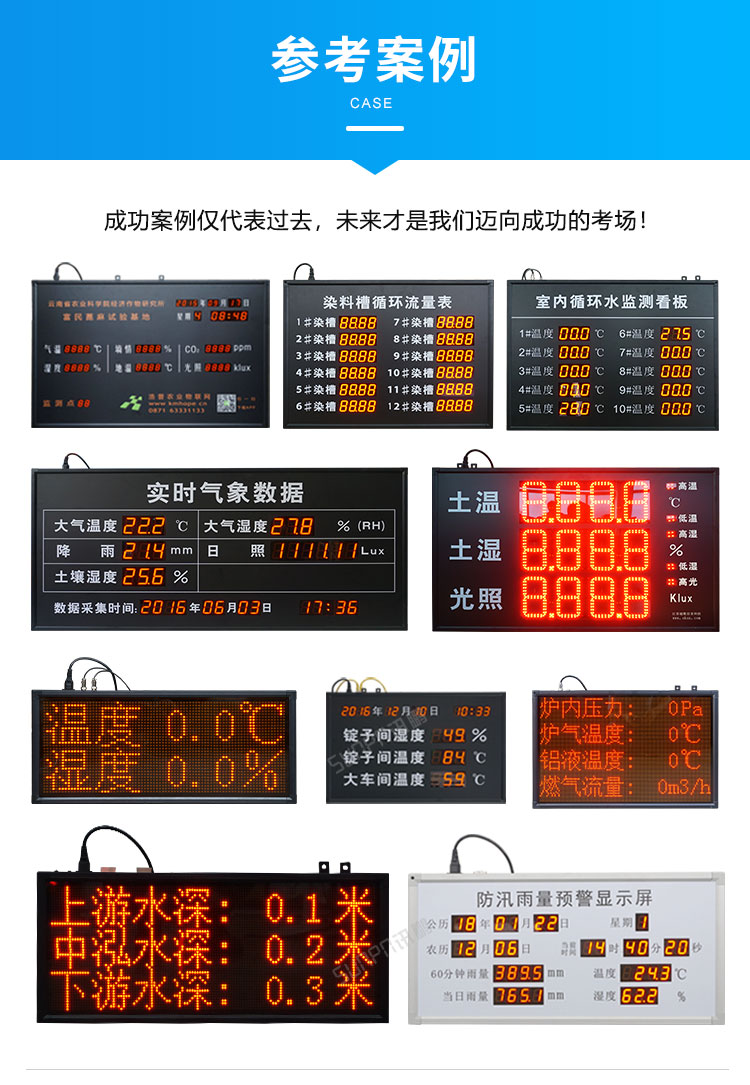

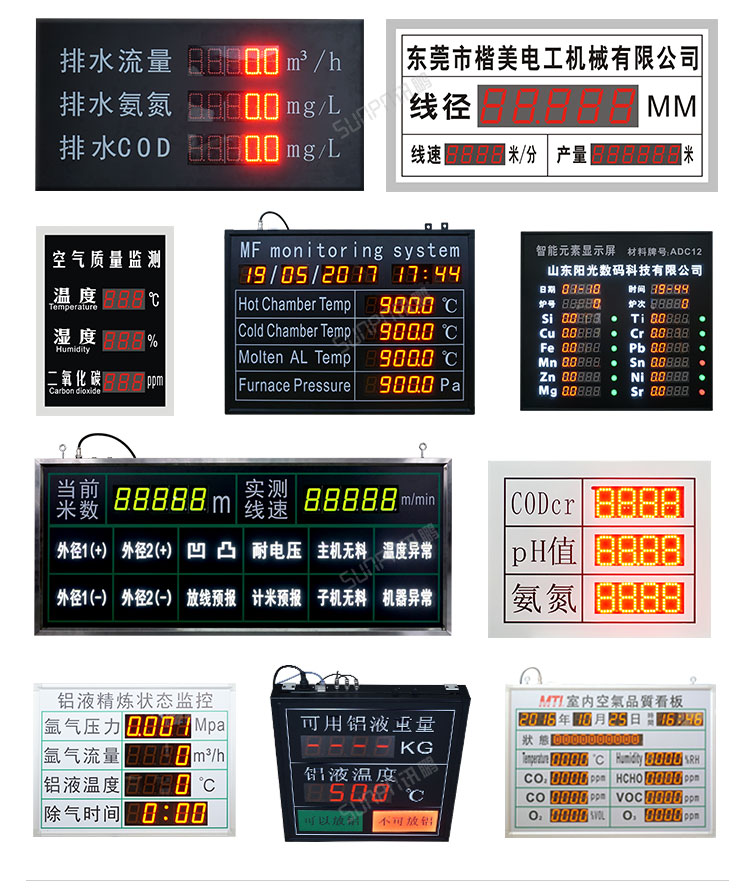

模拟量数据采集看板-案例参考

模拟量数据采集看板案例参考模拟量数据采集看板案例参考

模拟量数据采集看板案例参考

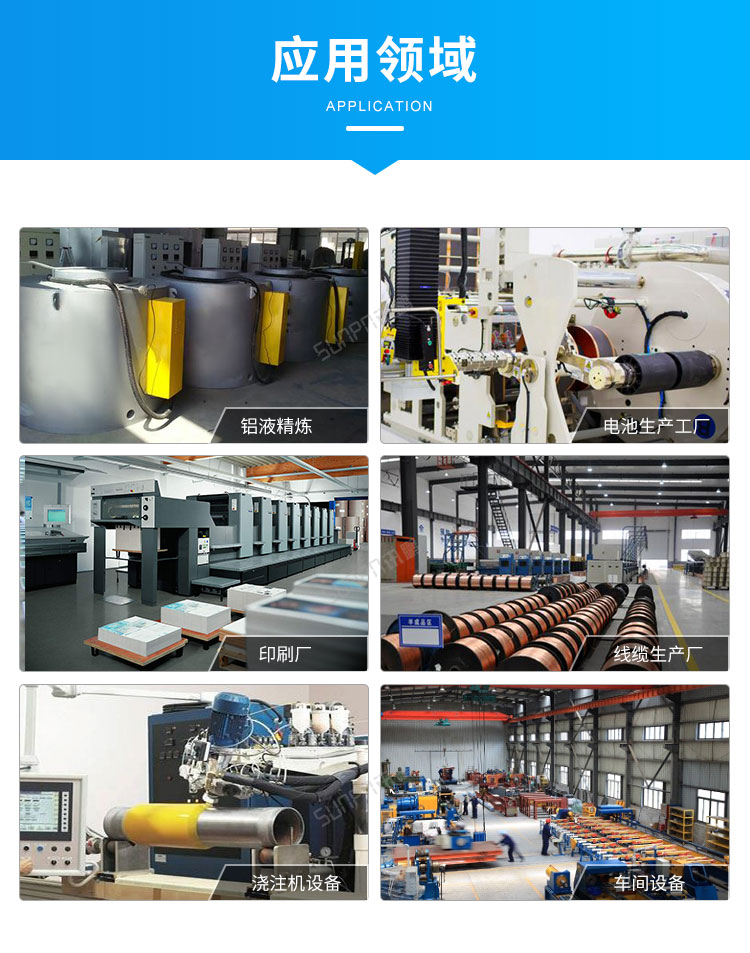

模拟量数据采集看板-应用场景

模拟量数据采集看板应用场景
