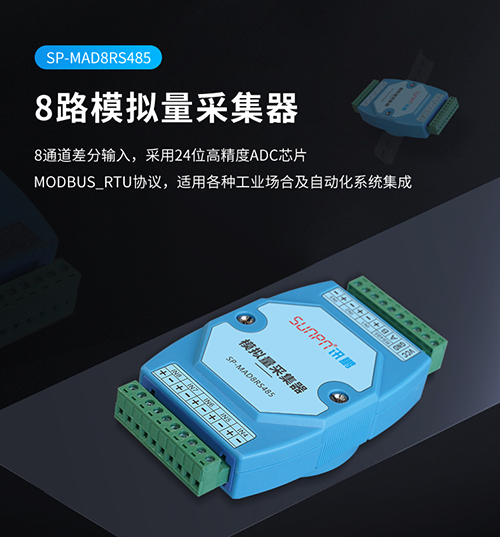

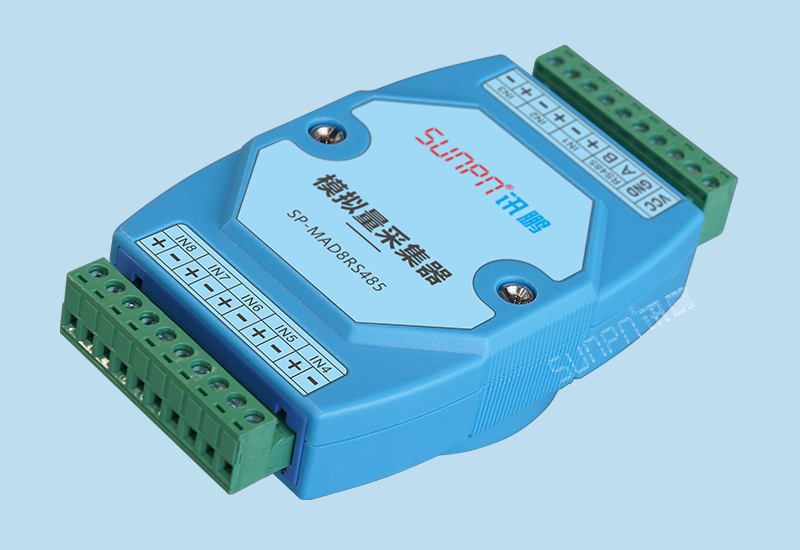

SP-MAD8RS485是-款工业级的模拟量数据采集器产品，8通道差分输入，采用24位高精度ADC芯片、精度高达土0.1%。RS485通讯接口光电隔离，AD模数接口光电隔，有效抑制干扰；电源及RS485接口均加入防雷保护电路，产品稳定可靠；丰富的指示灯方便调试，运行状态一目了然；采用标准MODBUS_ RTU协议，同时支持讯鹏配套协议，方便系统集成商、工程商使用；通过RS485即可实现对远程模拟量设备的数据采集和控制。SP-MAD8RS485广泛应用于各个系统通常有PLC、工业平板、人机界面、组态软件，温湿度传感器、压力传感器、阀门开度、仪器仪表、频率计数、继电器开关等。

一、模拟量数据采集器功能特点

1、模拟量采集器的电源具有9~30V宽电压输入，内置电源保护，适应性强。

2、模拟量数据采集器采用工业通信标准的485接口，并且485芯片采用高速光耦合隔离，保证通信的稳定性，可靠性加倍、防雷抗扰。

3、模拟量数据采集器采用标准的工业通信标准协议MODBUS_ RTU，同时支持讯鹏配套协议，适用各种工业场合及自动化系统集成。

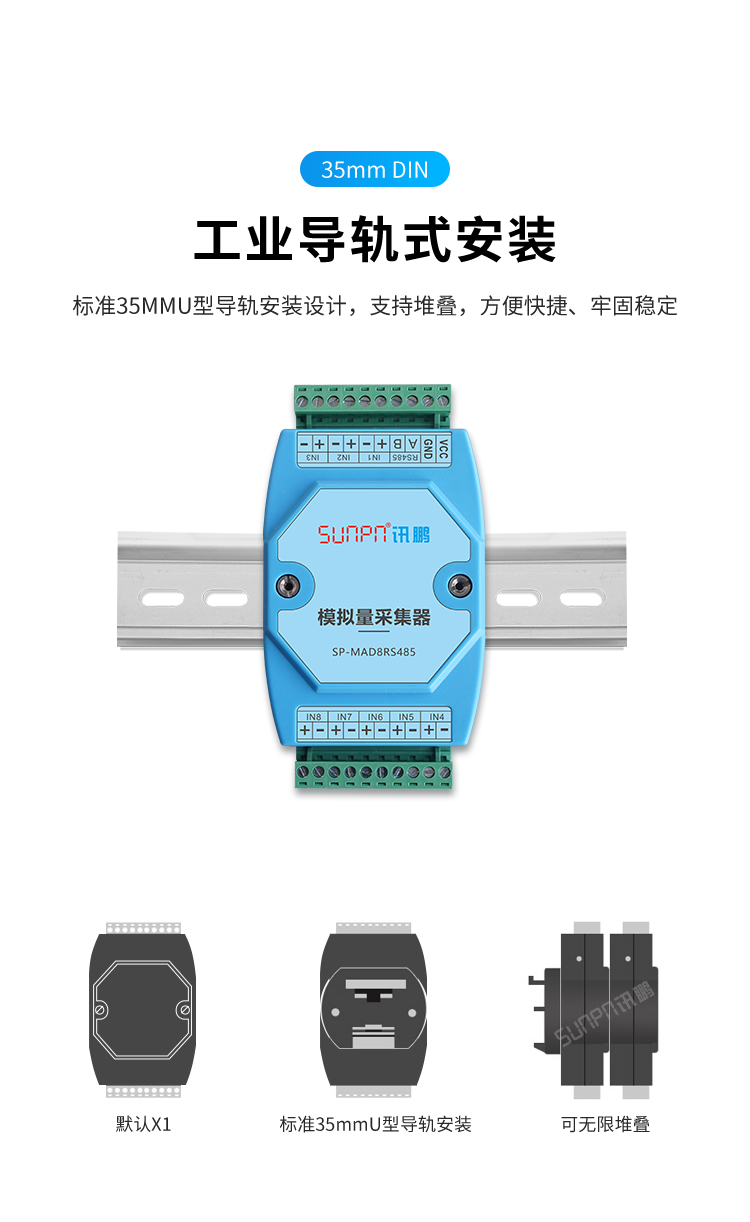

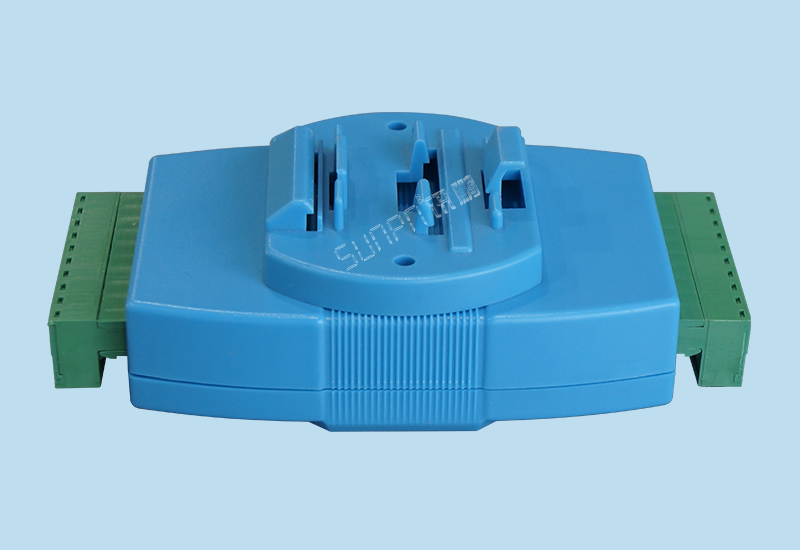

4、标准35MMU型导轨安装设计，支持堆叠，方便快捷、牢固稳定。

5、8通道差分输入，采用24位高精度ADC芯片、精度高达+0.1%。

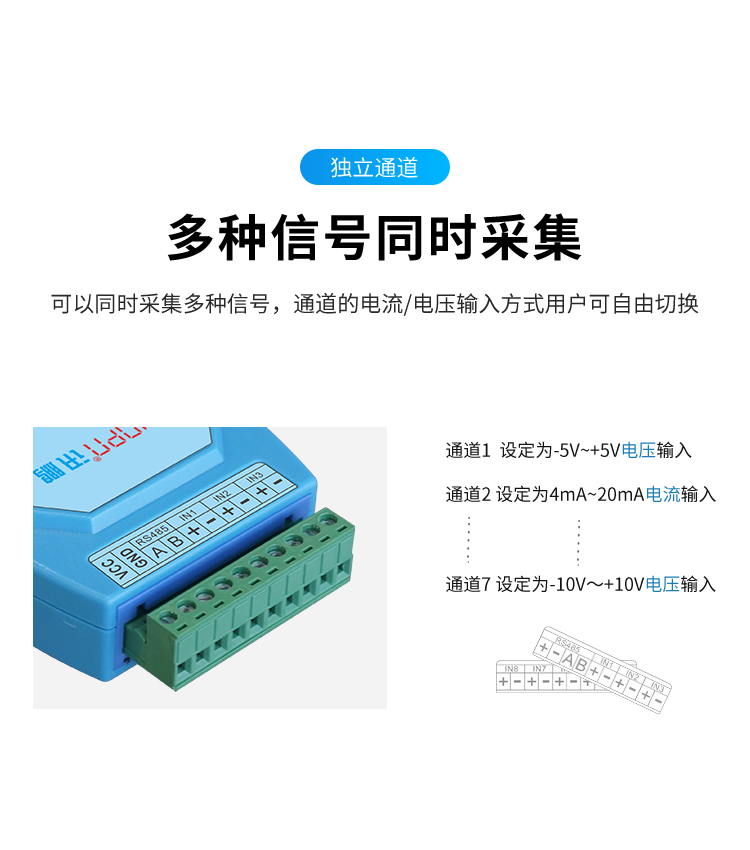

6、可以同时采集多种信号，通道的电流/电压输入方式用户可自由切换。

7、内置看门狗，24小时不宕机，稳定高效运行。

模拟量数据采集器-工业导轨式安装

模拟量数据采集器-高精度采集

模拟量数据采集器-MODBUS_ RTU协议

模拟量数据采集-器双光电隔离

模拟量数据采集器-多种信号同时采集

模拟量数据采集器-看门狗保护

模拟量数据采集器-双隔离保护

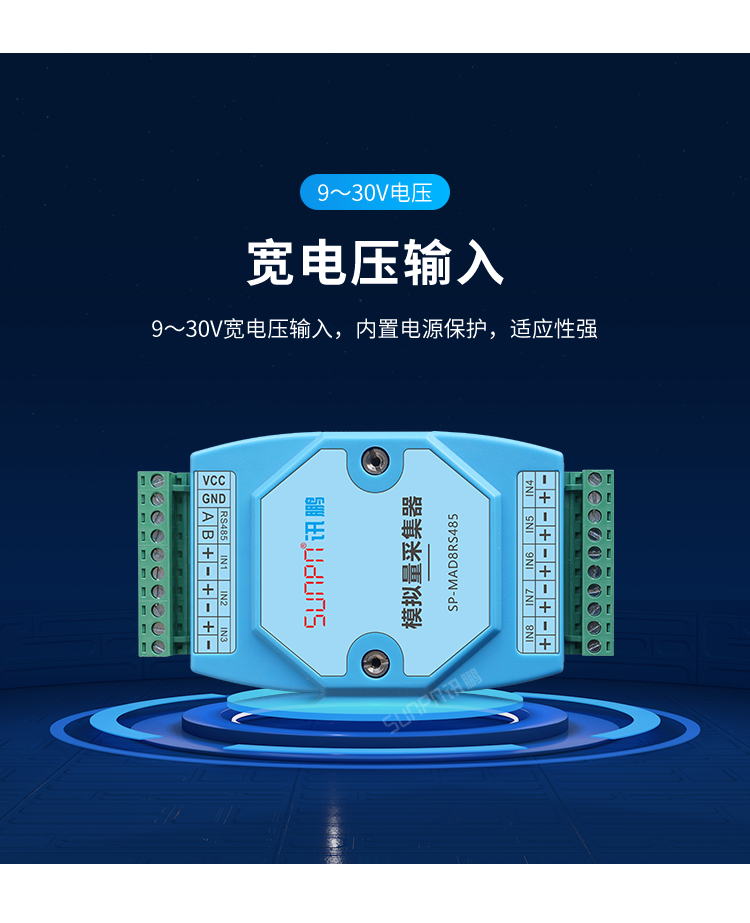

模拟量数据采集器-宽电压输入

模拟量数据采集器-宽温设计

二、模拟量数据采集器规格参数

1、工作电压：9~30V

2、输入量程：-10V~+10V、-5V~+5V、 -1V~+1V、 -500mV~+ 500mV、-150mV~+.150mV、-20mA~+20mA、 4mA~ 20mA

3、输入方式：电流、电压差分输入

4、采用频率：小于10Hz

5、分辨率：24位

6、精度：小于土0.1%

7、输入阻抗：电流采集输入阻抗1000，电压采集输入阻抗: 20MQ

8、通讯接口：RS485

9、通讯协议：MODBUS_ RTU协议、讯鹏协议

10、功率消耗：小于2000mW

11、工作环境：温度(-40~85*C) ， 湿度(0%6~85%无冷 凝)

12、安装方式：标准35mm U型导轨安装

13、外壳材质：阻燃PVC

14、外形尺寸：130mmX 72mmX 43mm

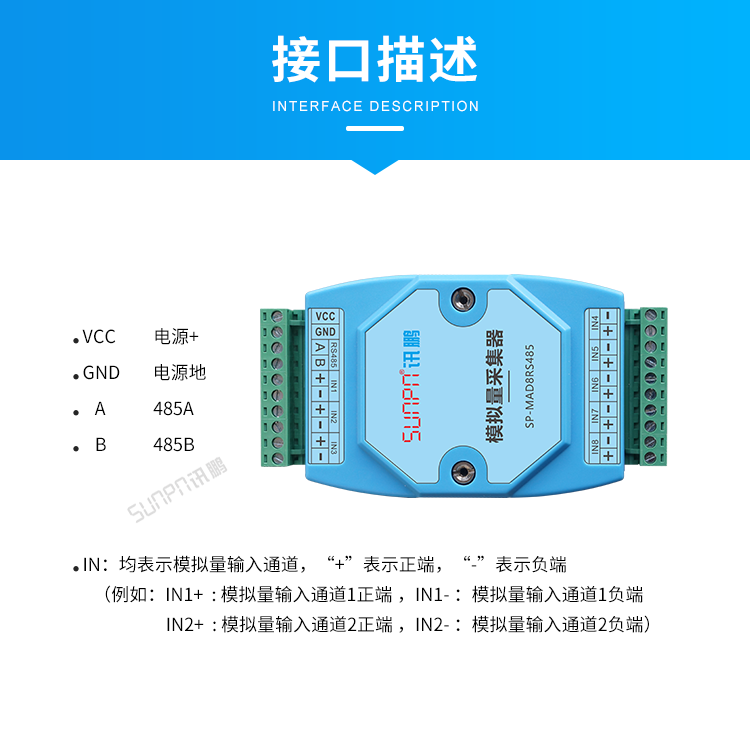

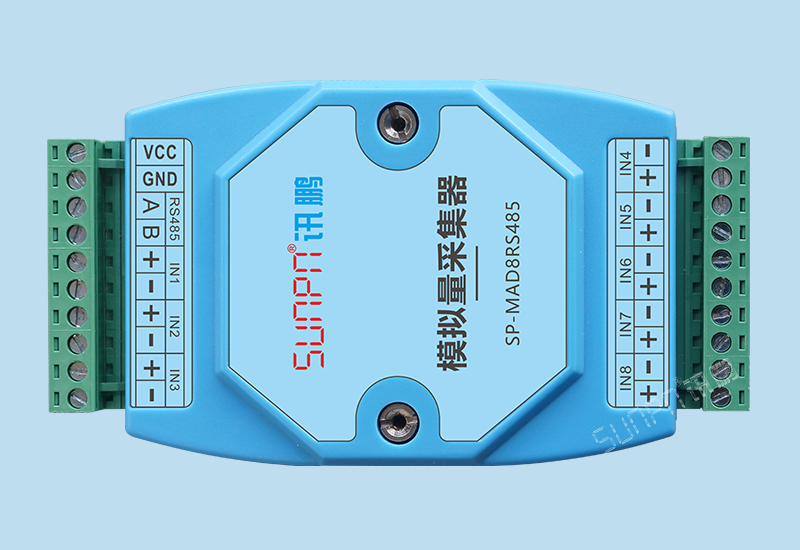

模拟量数据采集器-接口描述

三、模拟量数据采集器使用说明

1、RS485接线说明

使用RS485转232或RS485转USB连接电脑串口，485接口正端连接到A,负端连接到B。设置好串口的通讯参数，使用讯鹏协议或者MODBUS_ RTU协议地址一致即可通讯。

2、使用配置软件设置设备通道模拟采集量程

3、数据说明

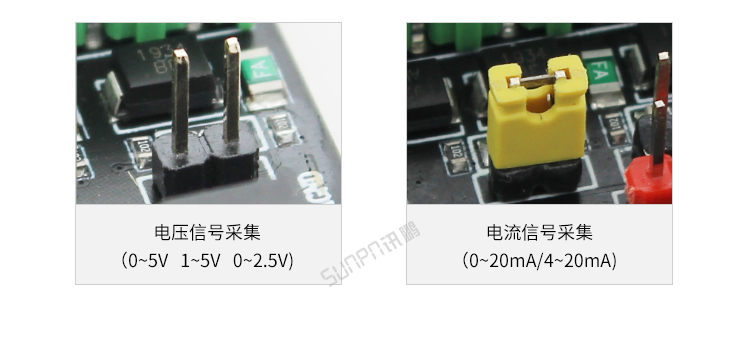

默认采集4- 20MA，板上跳线帽连接。需要采集电压信号时，拔掉跳线帽并设置相应量程参数。读取模拟量为实际电压、电流值，电压为数码值除以1000 (保留三位小数,单位V)，电流为数码值除以100 (保留两位小数，单位MA)

四、模拟量数据采集器配置工具

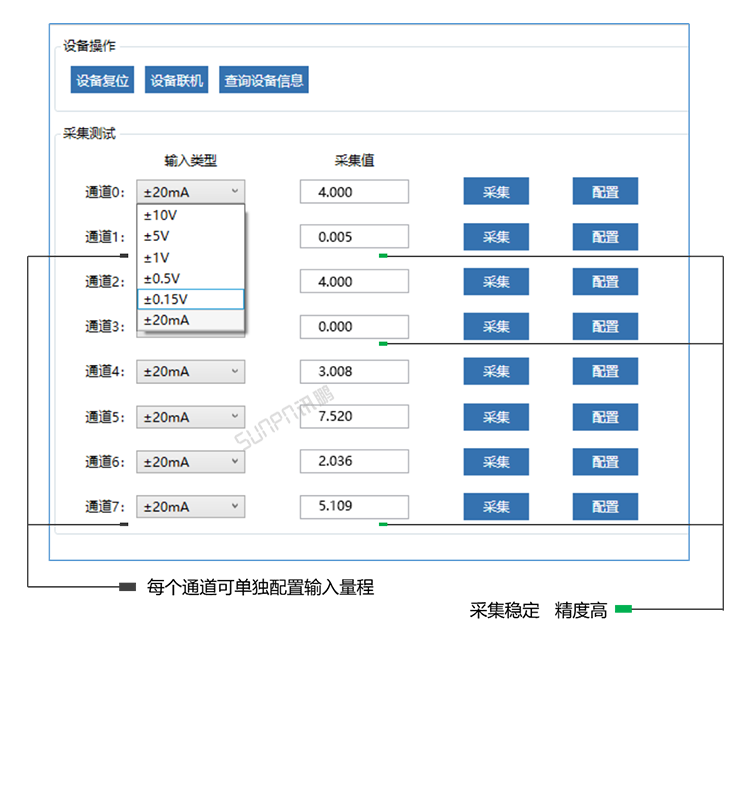

多种量程用户自己配置

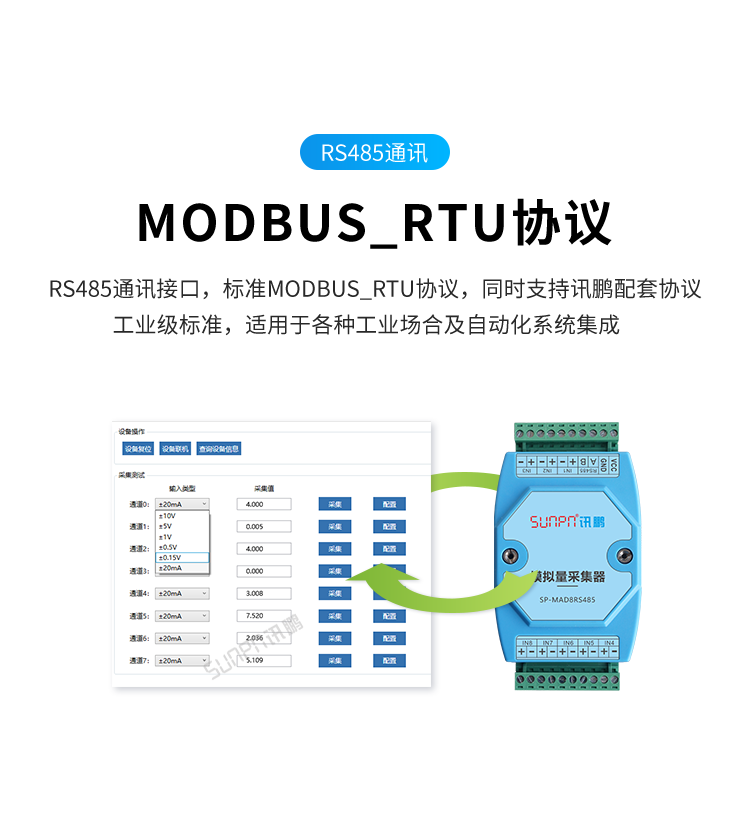

配套软件&MODBUS-TRU

用户可自由配置“设备地址、通讯波特率、各通道量程”等。

参数提供详细通讯协议数据及组态示例，方便二次开发。

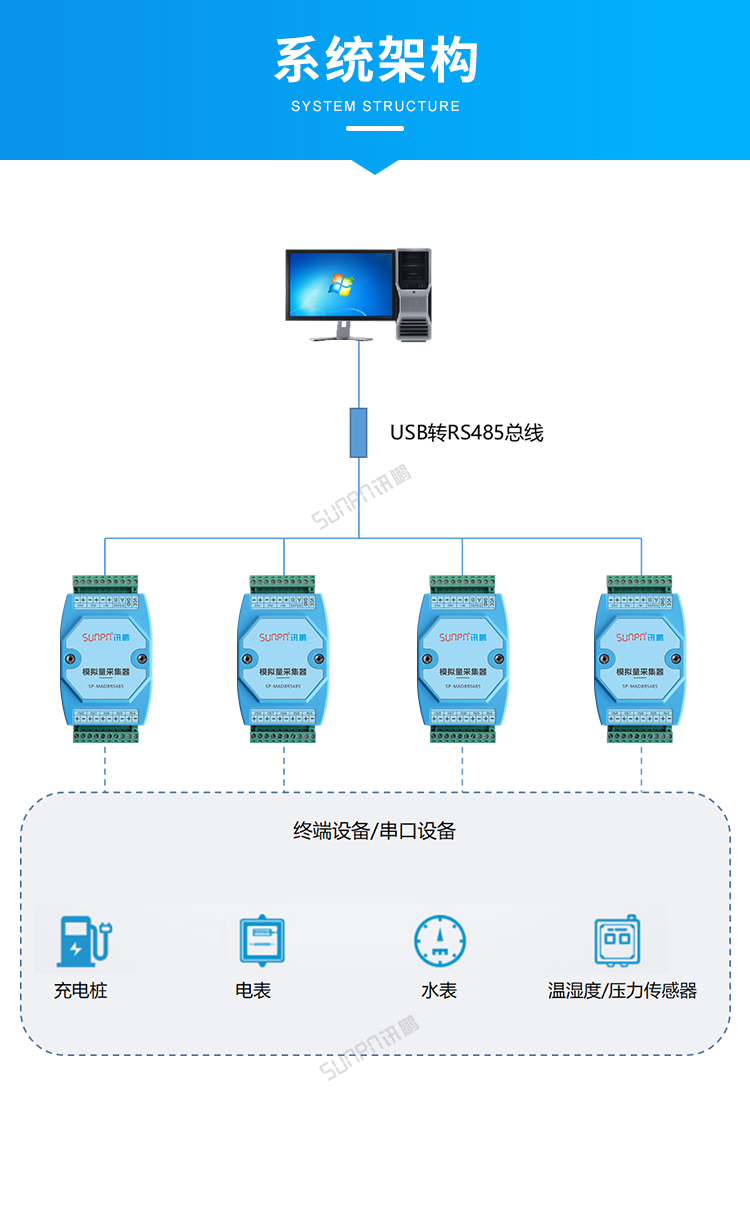

模拟量数据采集器-系统架构

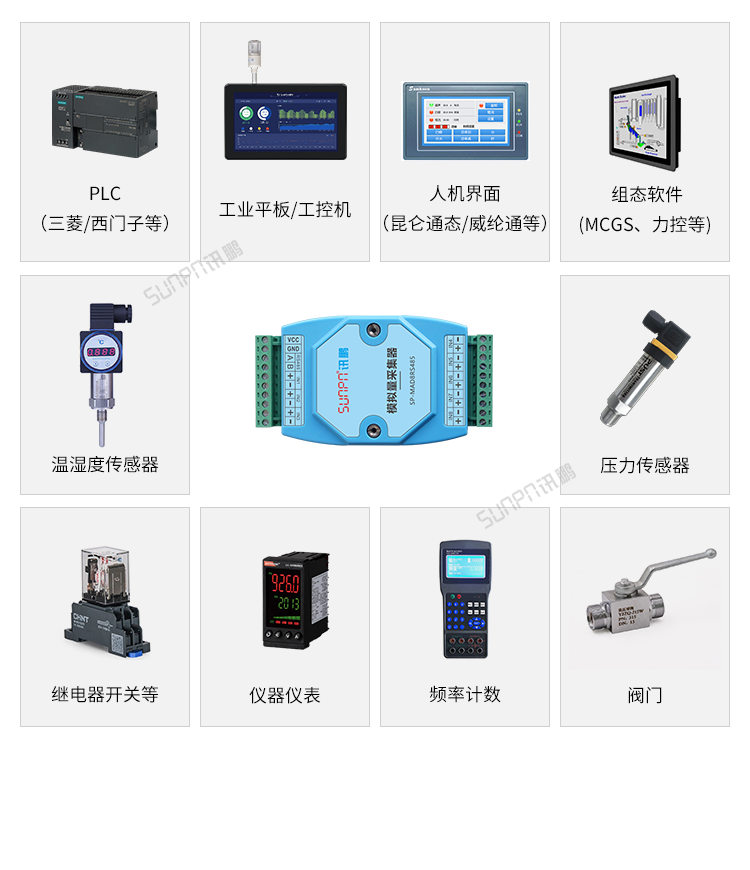

模拟量数据采集器-应用系统
