随着工业数据LED显示屏应用于生产车间看板越来越普遍,而生产看板需要记录的产量等各种数据又与流水线等生产设备密切相关，目前大部分生产设备几乎都是使用PLC控制系统；因此，解决PLC与工业数据LED显示屏之间的通讯就变得非常迫切。

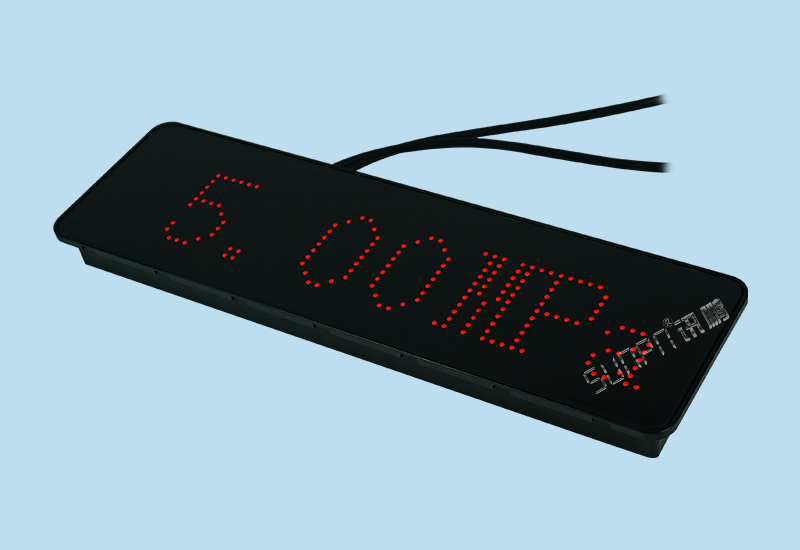

        讯鹏模拟量通讯屏是一款采集模拟量信号可配置量程的LED3.75点阵显示屏，模拟量信号0-5V、0-10V、 4-20MA、-10- 10V范围可选，显示位数、小数位、单位等可通过遥控快速设置。模拟量采集采用高精度AD采集芯片，具有稳定性好、精度高等特点。可轻松实现传感器、PLC、 变频器、电子仪表等设备的参数显示。

       PLC是一种结构简单、通用性好、功能较完备的新型控制元件，其主要优点是抗干扰能力强，可以提高系统的可靠性和稳定性以及生产效率，特别适用于工业控制。

       工业数据LED显示屏是一种连接人和机器的人机界面，可用于数据显示和参数设置,并组可以用动态曲线的形式描述系统的控制过程;扩展了PLC的功能，减少了按钮、开关、仪表等仪器的使用。

工业数据LED显示屏-产品介绍

       在其他领域使用的模拟量输入输出模块功能作用，也是有多方面的采集功能，控制功能，显示功能，远程管理功能，报警功能，存储功能。其中采集功能就是采集压力、温度、位移等变送器的标准信号；采集流量计、脉冲表的流量数据；采集水泵或阀门运行状态、设备供电状态和箱门开关状态。

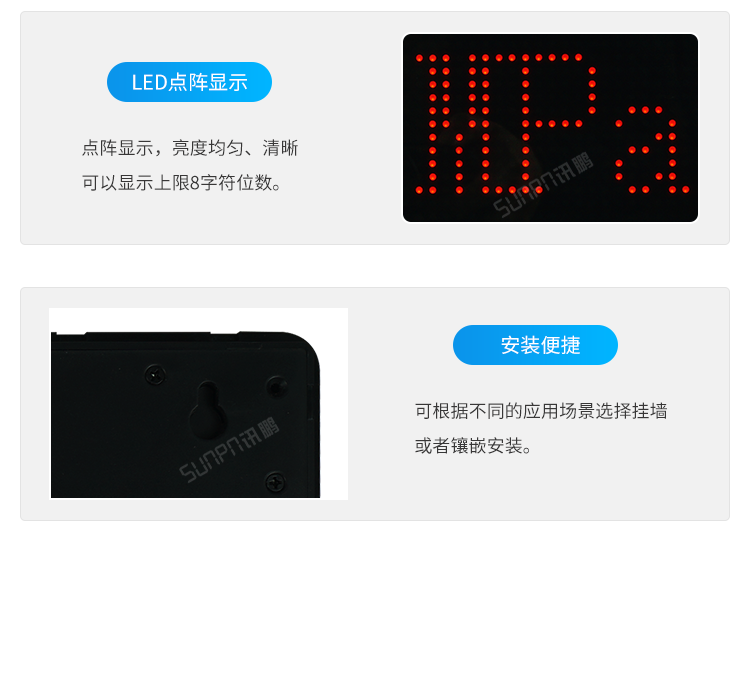

工业数据LED显示屏-产品细节

一、工业数据LED显示屏产品参数

1、工作电压：9~30V
2、显示位数：上限8字符
3、点阵屏设置方式：红外遥控、RS485
4、输入量程：-10V~+10V、-5V~+5V、 -1V~+1V、 -500mV~+500mV、-150mV~+150mV、-20mA~+20mA、 4mA~20mA
5、输入方式：电流、电压差分输入
6、采用频率：小于10Hz
7、分辨率：24位
8、精度：小于土0.1%
9、输入阻抗：电流采集输入阻抗1000，电压采集输入阻抗20MQ
10、通讯接口：RS485
11、通讯协议：讯鹏协议
12、功率消耗：小于2400mW
13、产品材质：阻燃PVC
14、产品尺寸：326*97*26mm (四边溢出各8mm)

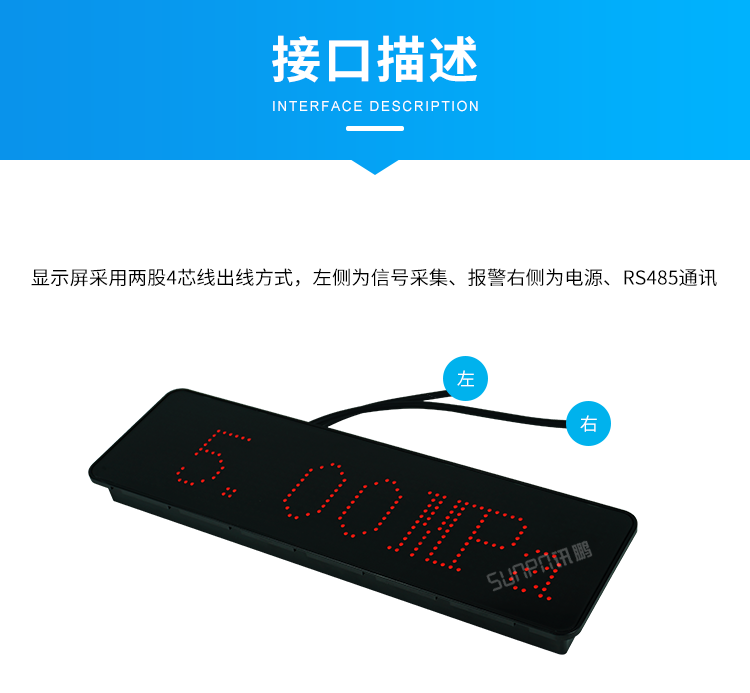

工业数据LED显示屏-接口描述

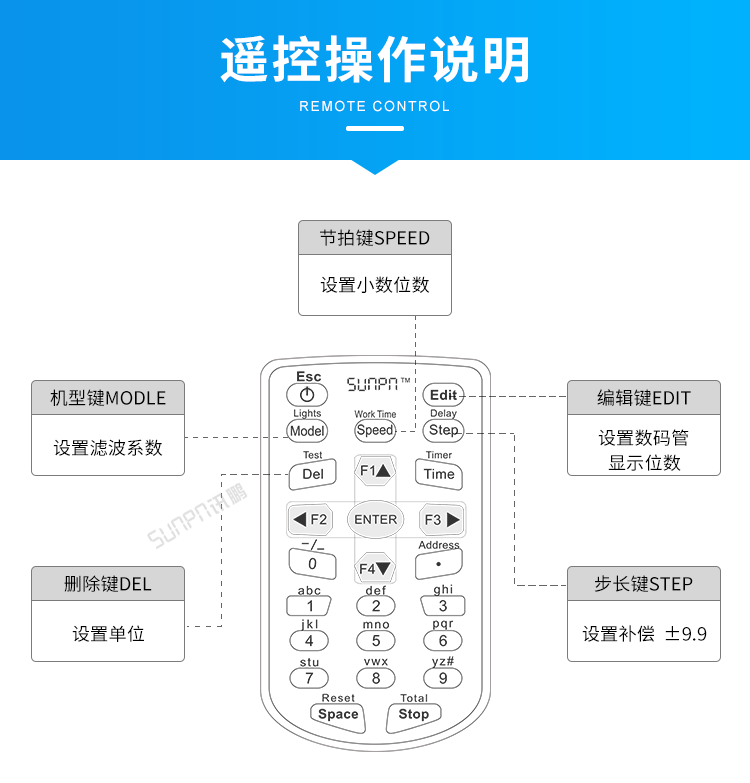

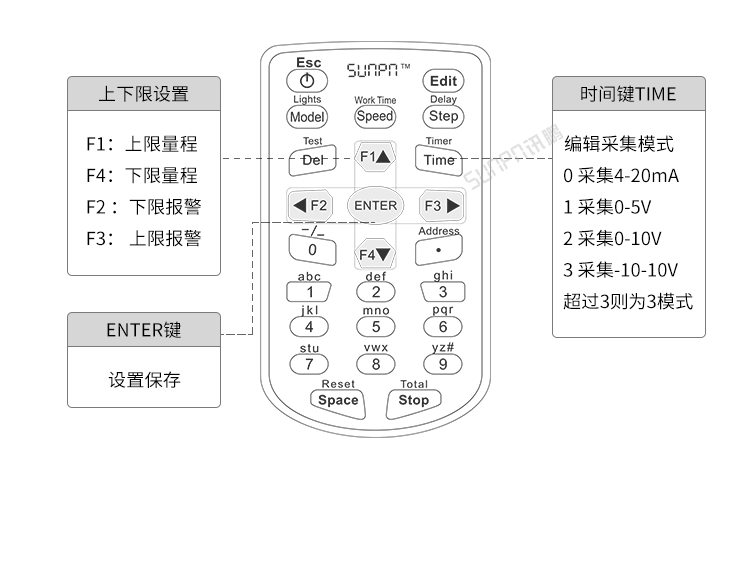

工业数据LED显示屏-遥控器操作说明

二、配置说明

1、可配置信号:0-5V、 0-10V、 4-20MA、 -10- 10V范围
2、可配置量程
3、 可配置显示单位：°C、%、M、MM、MPa、HZ、Pa、PPM、 KG、KPa、 KW、NTU、db、T、LUX。
4、可配置显示位数
5、可配置小数位
6、可配置补偿-9.9~9.9
7、可配置滤波深度：最大可20次
8、可配置上下限报警输出

工业数据LED显示屏-系统架构

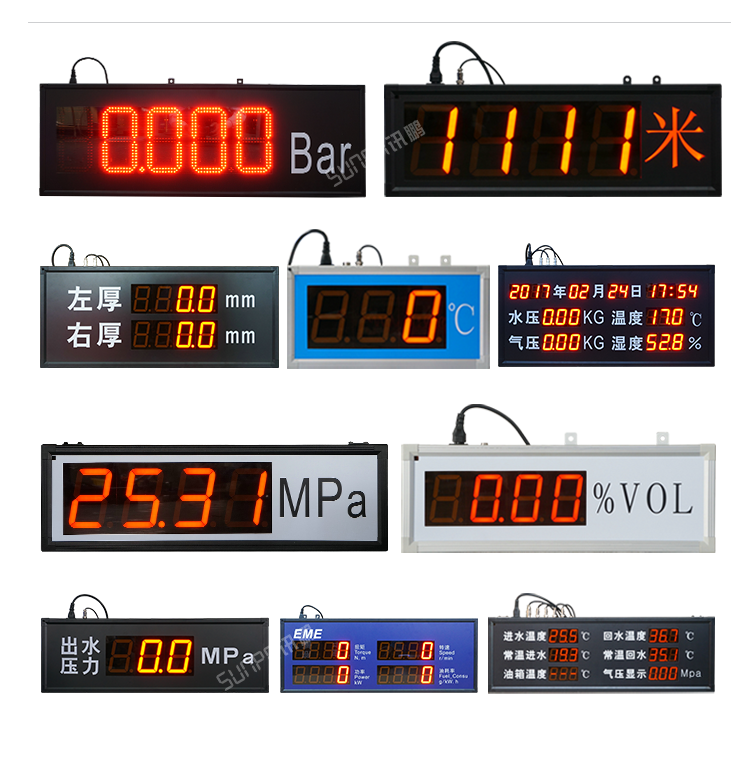

工业数据LED显示屏-案例参考

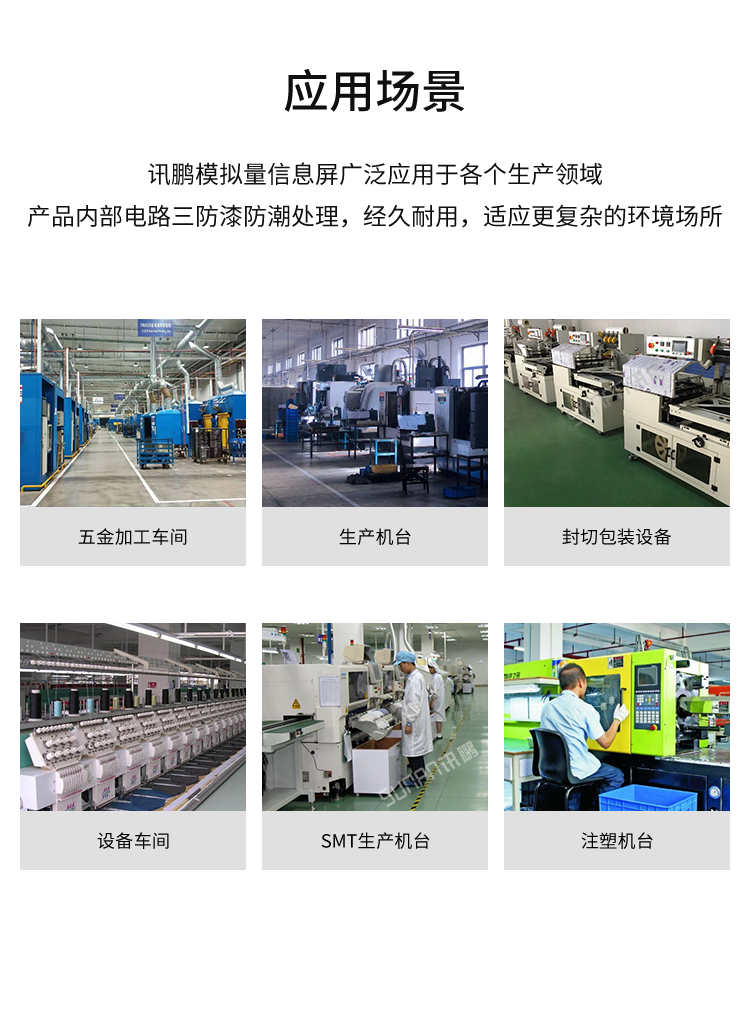

工业数据LED显示屏-应用场景

       PLC无需配置专用的通讯模块就能方便地与外部设备进行通信，所以通过工业数据LED显示屏与PLC之间的RS485传输就能实现实时通信功能，点击工业数据LED显示屏向PLC发出各种控制信号，PLC接到工业数据LED显示屏发出的指令信号后执行运算与控制任务。

【2021.3.23-模拟量通讯屏】
