一、背景概述
1、研发背景
       近年来，制造业面临的竞争日趋激烈，消费者的胃口瞬息万变，造成产品生命週期愈来愈短，客制化产品日趋多样，制造成本亦跟着难以控制；此外，更加复杂的其他因素变项，使得厂商必须随时面对不稳定的订单、少量多样的生产、生产良率的控制，以及备料库存压力等相关问题，从中寻求一个能够同时提升生产力及竞争力的关键策略，成为厂商有志一同的关切方向。
        智慧工厂是现代工厂信息化发展的新阶段。是在数字化工厂的基础上，利用物联网的技术和设备监控技术加强信息管理和服务；清楚掌握产销流程、提高生产过程的可控性、减少生产线上人工的干预、即时正确地采集生产线数据，以及合理的生产计划编排与生产进度。并加上绿色智能的手段和智能系统等新兴技术于一体，构建一个高效节能的、绿色环保的、环境舒适的人性化工厂。是IBM“智慧地球”理念在制造业的实际应用的结果。
2、产品定位
生产管理系统与主流公众平台无缝连接，加快智慧工厂进程。
二、产品方案功能介绍
1、设计理念
全面推广智慧工厂管理，提升企业竞争力及生产力。

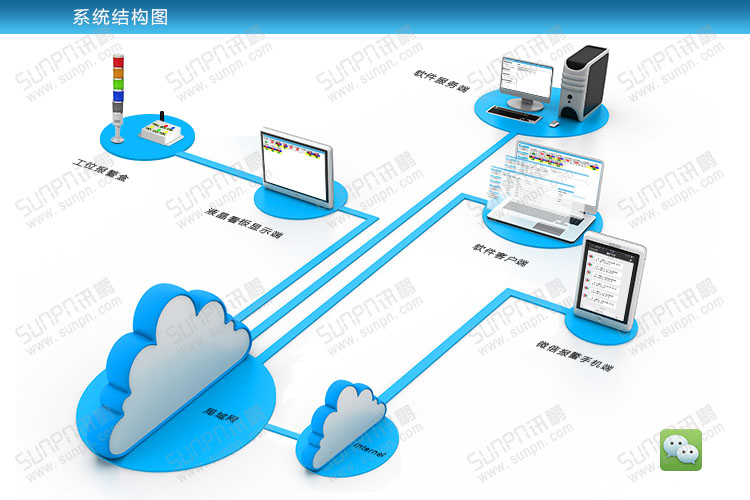

2、系统拓扑图

3、系统构架描述
软件服务器：存储数据资料。
软件客户端：管理与查看数据。
工位操作端：通过按钮盒操作报警、警灯同步显示报警信息。
液晶看板显示端：显示工位报警数据。
手机查看端：通过微信公众号接收工位报警信息。

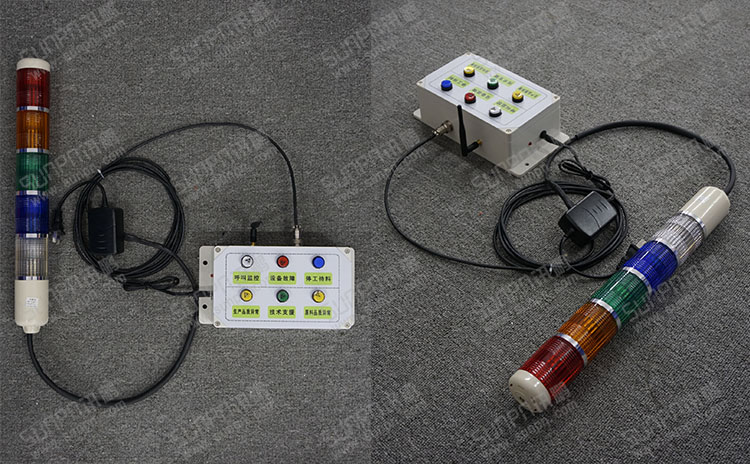

工位报警操作端效果图

液晶看板显示端

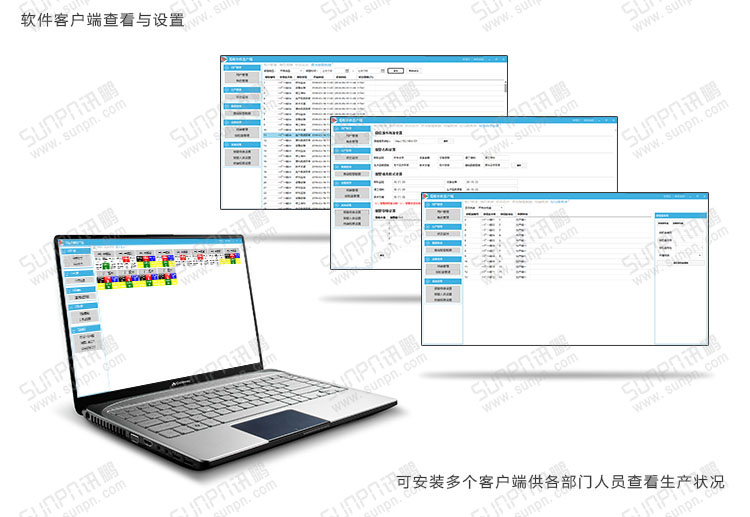

软件客户端

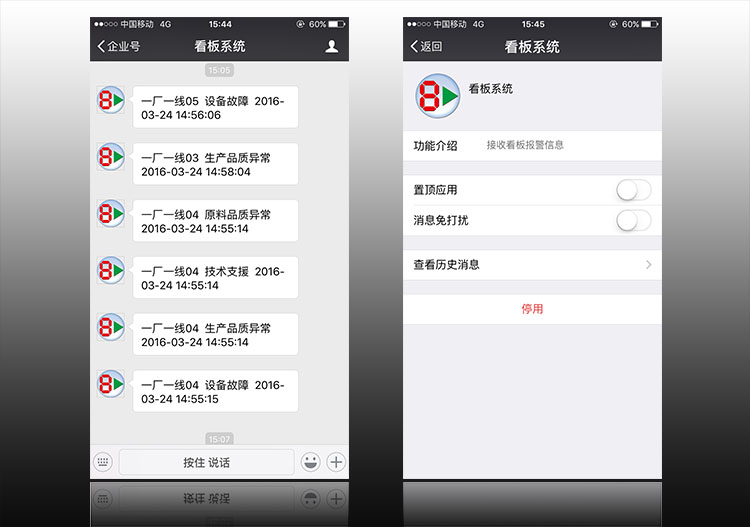

手机微信端

4、安灯系统功能介绍
①功能说明：
  a、呼叫安灯盒通过无线信号发送至液晶显示接收端，无线信号150米范围内有效。
  b、各按钮盒出厂前设置不同地址编码，每个按钮盒有六种报警类型。并附带5色柱形警灯。
  c、“呼叫监控”对应白色按钮白色警灯；“设备故障”对应红色按钮红色警灯；“停工待料”对应蓝色按钮蓝色警灯；“生产品质异常”对应黄色按钮黄色警灯；“原料品质异常”对应黄色按钮黄色警灯。
  d、按钮盒中各按钮均为带灯带锁按钮，按钮按下时表示此按钮已发出报警信息并为未待解除状态中，反之则为未报警状态；通过各按钮背光信号灯反馈报警信息通过无线发送是否成功：按钮按下时背光亮起则为发送报警信号成功，反之则表示此次报警信号发送失败。
  e、柱形灯随按钮盒发出报警时同时亮起，全灭状态则为正常状态。
②软件说明：
  a、软件主体：现场采集报警信号客户端、服务端软件、后台操作端软件。
  b、前端客户端软件：
     * 可以设置接收按钮盒地址码范围，以便根据实际情况调整按钮盒分布，实现灵活调配。（此条要求已和技术沟通，须从无线模块硬件上区分通讯信道。顾需提前确认好区域范围内的数量）
     * 可添加删除按钮盒以及每个地址码对应的按钮盒名称。
     * 可修改按钮盒中每个按钮对应的报警名称，方便在后期灵活变更。
     * 需要采集各按钮盒各项报警的报警时间点，报警解除时间点，报警解除周期。
     * 生成故障报警记录编号，每次报警发出便生成相应的的报警编号。

  c、服务端软件：提供软件数据库表结构说明文档。可供用户在SQL数据库中提取必要报警信息扩展软件功能。
     * 报警记录：报警时间点、解除报警时间点。
     * 微信推送报警时间、推送报警信息：具体报警地点（设置的按钮盒名称，如XX厂区X号线）、具体报警时间、具体的报警类型。

  d、操作端软件：通过微信企业号推送报警信息到相关人员微信号。
     * 对按钮盒可逐个设置不同的报警类型判断报警等级的不同时间长度。
     * 对按钮盒可逐个设置不同报警类型、不同等级报警信息推送到一个或以上微信号中。。
5、产品方案规格
①液晶看板终端参数
   电 源：220V±10%，50HZ
   功 耗：最高功耗30W
   寿 命：整机10万小时
   产品安装位置：不安装在高辐射，及振动位置
   支持最大分辨率：定制
   外 框： 烤箱铁框
   尺寸：高220MM*宽205MM*厚40MM
   控制方式：无线鼠标键盘
   通讯：通过局域网，显示端软件与服务器软件进行通讯
②工位操作端参数
   电 源：配DC 12V电源适配器
   功 耗：最高功耗6W
   寿 命：整机10万小时
   产品安装位置：不安装在高辐射，及振动位置
   材质： 塑料
   按钮盒尺寸：高200MM*宽120MM*厚70MM
   控制方式：带灯按钮
   通讯：无线通信，与客户端软件进行通讯

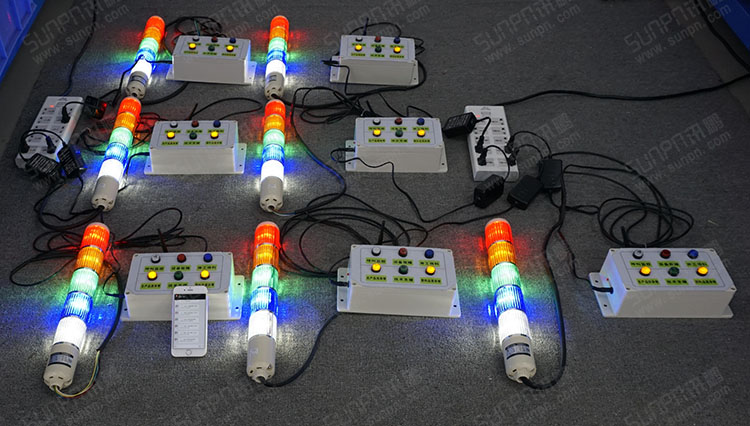

产品实物图
