产品采用27mm指示灯报警，可视距离为10-20米，适用于小型车间机台报警。看板自带扬声器，也可外接大型功放设备。按钮盒采用无线发送和接收，无需布线安装，通讯稳定，使用简单。

系统功能介绍

① 建立目视管理，对车间各生产机台的生产状况统一显示管理，提高管理效率；

② 品质异常及时报警，提高过程质量控制能力，降低物料成本；

③ 故障报警监视，及时向维修部门传达发生故障所在机台，增进部门间的合作；

④ 待料时间倒计，提示管理人员合理安排生产；

⑤ 所有操作均通过无线按钮和遥控器完成，解决了机械生产车间大导致布线困难的问题。

装配生产线案例解析【11560】

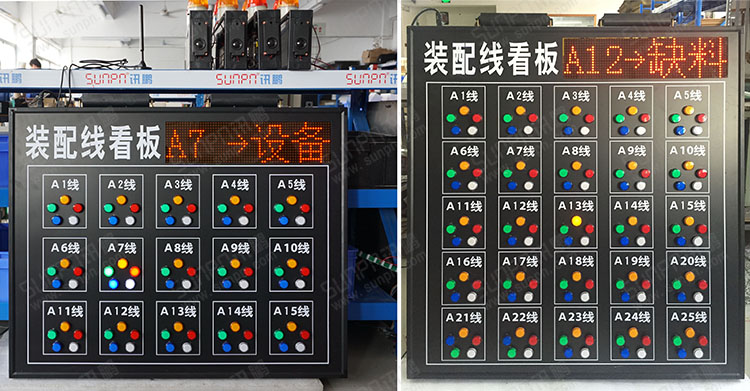

一、产品效果图：

二、材质简述：

  1、外框材质：铝合金看板专用铝型材（70mm）

  2、面板材质：有机玻璃与喷绘写真

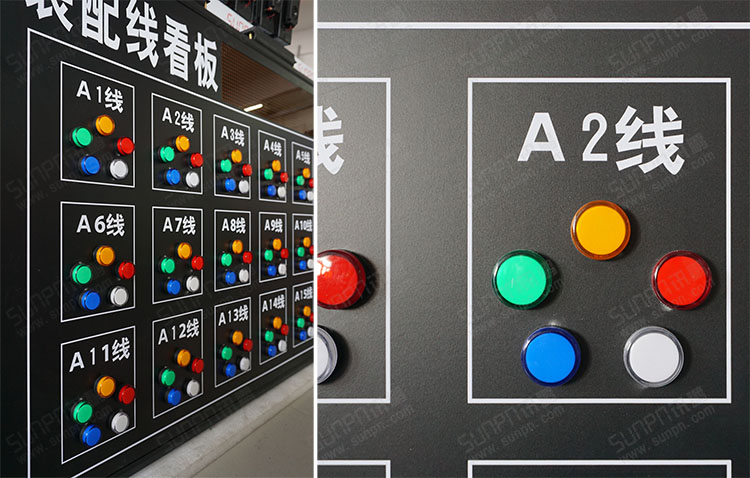

  3、显示材质：27mm指示灯，5.0单元板。

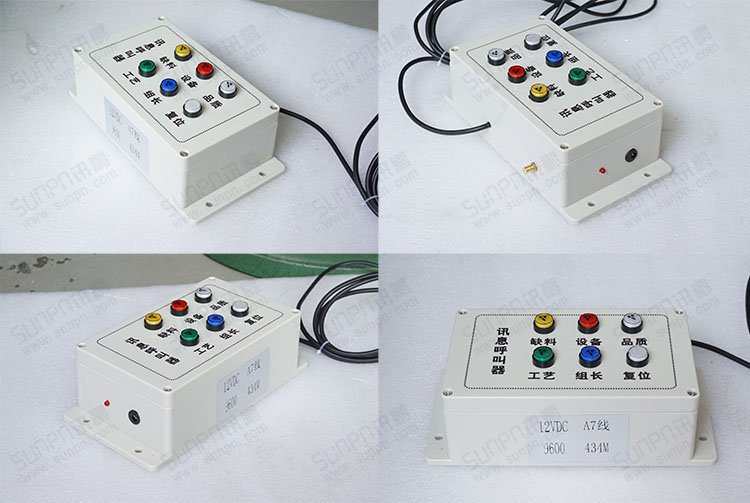

  4、副件材质：无线信号报警盒。

三、产品参数：

  1、电源供电：AC220V/50Hz

  2、工作环境：温度 -10℃～40℃  相对湿度＜85%

  3、产品功耗：整屏＜50W

  4、产品寿命：平均使用寿命≥10W小时，MTBF≥20000小时

  5、遥控距离：红外遥控≤10M

  6、数据保存：断电数据保存长达7天

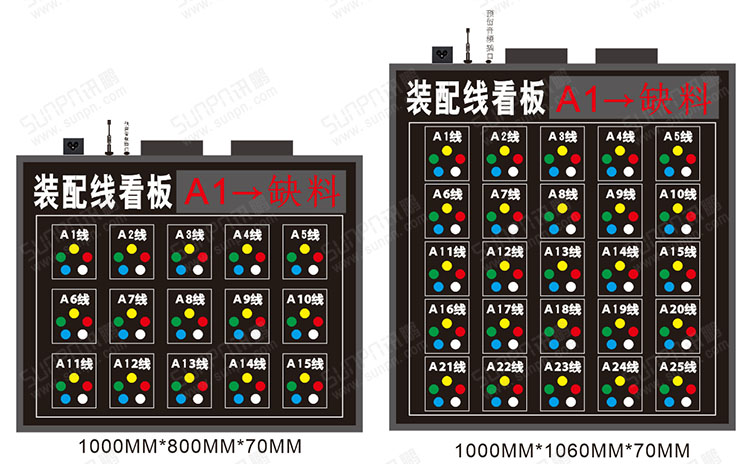

  7、外框尺寸：如图所示，单面显示。

  8、安装方式：采用吊顶方式安装。

  9、出线方式：出线方式在屏体左上角，电源插头为三角国标。

四、功能说明：

  1、小看板对应15个报警按钮盒、大看板对应25个报警按钮盒。

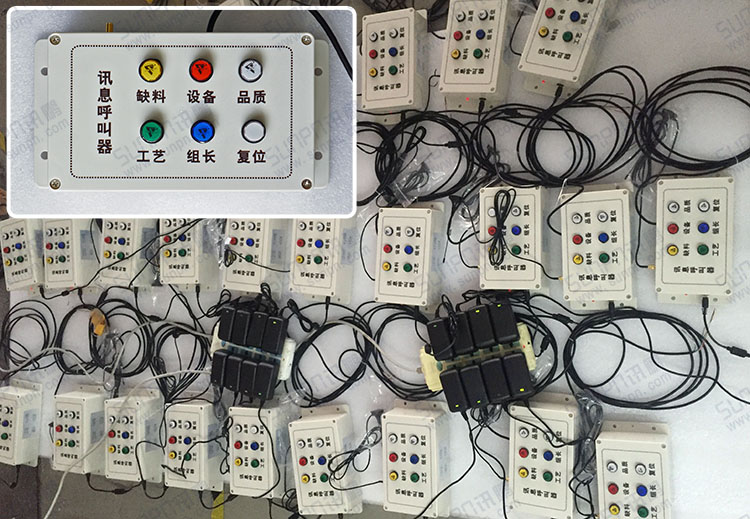

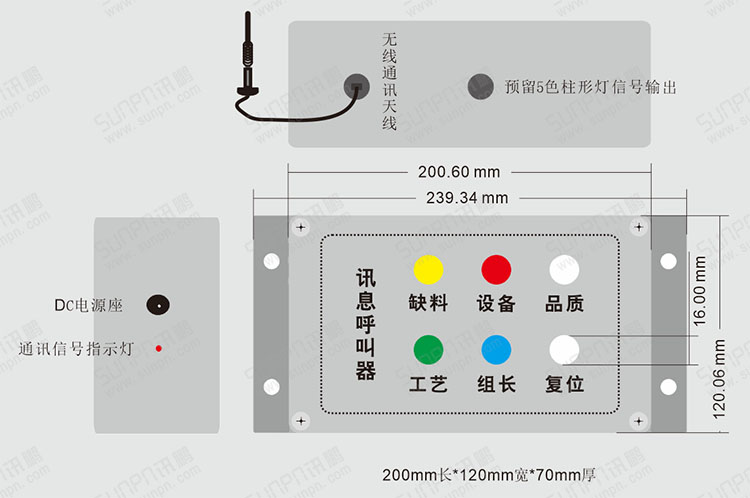

  2、每个按钮盒分别有：缺料（黄色）、组长（蓝色）、品质（白色）、设备（红色）、工艺（绿色）五种类型报警按键。

  3、当其中某个按钮盒中按键按下时，柱形灯相应颜色常亮表示报警信息发送成功，同时看板上指示灯亮起，并显示如：“A1→缺料”的提示

      文字信息。通过复位按键取消报警，复位按键按下时本工位上所有报警将被取消，同时相关的指示灯熄灭。

    *当工位报警发出时看板上语音提示音响起，直到本类报警全部取消后停止语音提示。五组状态对应五种声音提示（用户自行提供声音），五

      种类型的音乐可以随意固定搭配。

  4、当多项报警信息发出时，看板上文字信息切换显示。
