富士康PLC通讯双色电子看板
Time: 2016-12-09 Category: LED电子看板系统





       富士康科技集团是台湾鸿海精密集团的高新科技企业,1974年成立于台湾台北,总裁郭台铭。1988年在深圳地区投资建厂,在中国大陆从珠三角到长三角到环渤海、从西南到中南到东北建立了30余个科技工业园区、在亚洲、美洲、欧洲等地拥有200余家子公司和派驻机构、现拥有120余万员工及全球顶尖客户群。

      富士康集团在台湾地区被称为鸿海科技集团
      1988年投资中国大陆,是专业生产3C产品及半导体设备的高新科技集团(全球第一大代工厂商),是全球最大的电子专业制造商,拥有120余万员工及全球顶尖IT客户群。
      2011年,其出口额占中国大陆出口额总量5.8个百分点,连续9年雄踞大陆出口200强榜首。
      2011年跃居《财富》全球企业500强第60位。
      2012年进入全球企业前50强,位居第43位。在中国大陆、台湾以及美洲、欧洲和日本等地拥有数十家子公司,在国内华南、华东、华北等地创建了八大主力科技工业园区。
      自1991年至今,集团年均营业收入保持超过50%的复合增长率,是全球最大的计算机连接器和计算机准系统生产商,连续9年入选美国《商业周刊》发布的全球信息技术公司100大排行榜(2005、2006年排名第二),连续四年稳居中国内地企业出口200强第一名。
      2005年(第371位)、2006年(第206位)、2007年(第154位)、2008年(第132位)、2009年(第109位)、2010年(第112位)、2011年(第60位)、2012年(第43位)、2013年(第30位)连续跻身《财富》世界500强。

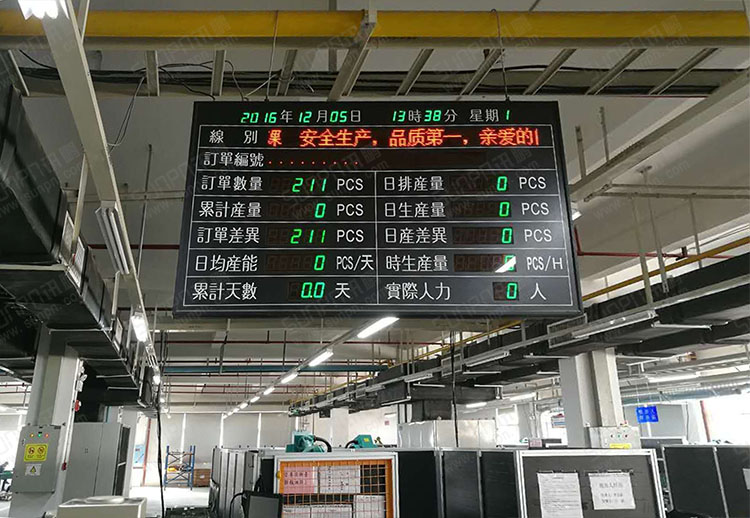

产品规格:1570mm(宽)*900mm(高)*70mm(厚)
显示尺寸:1.8寸绿色,2.3寸双色,5.0点阵,3.75单元板
边框材质:黑色铝合金

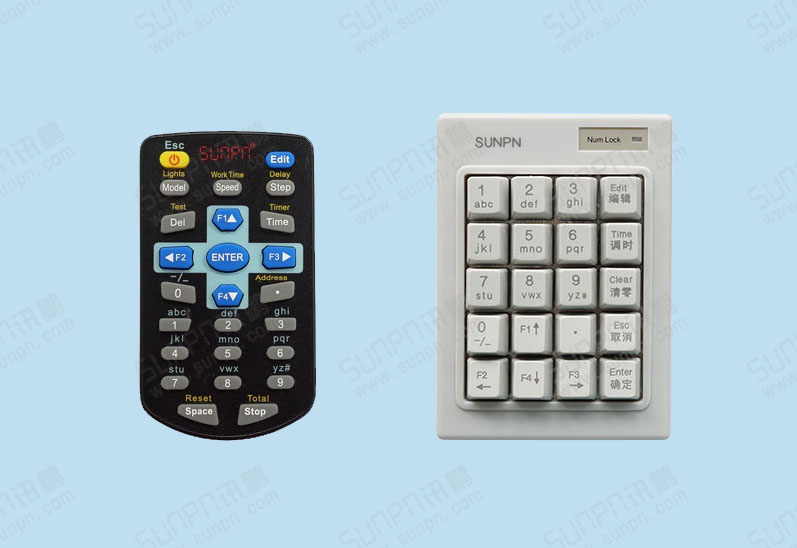

控制方式:红外遥控器+PC小键盘+PLC+电脑软件
看板功能简述:
1.日期和时间为当前日期时间,自动运行,可编辑校正(绿色显示);

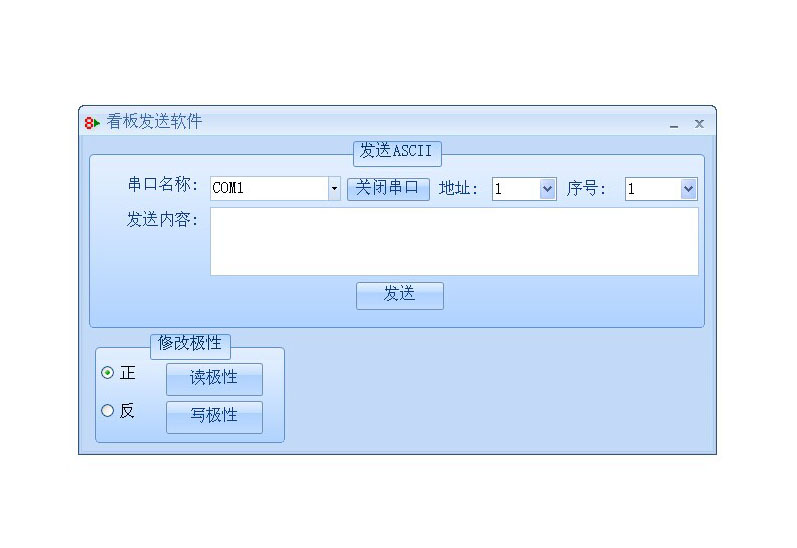

2.【线别】通过PC(电脑)编辑线别内容发送给看板,显示固定内容:
  *电脑编辑线别内容时,PLC禁止发送数据;
  *线别可编辑50组内容,看板显示内容根据遥控器或PC小键盘切换显示
   或PLC下发指令选择显示(可通过遥控或键盘【4】/【6】键左右切换);
3.【订单编号】通过PLC下发ASCII码,遥控/键盘可编辑10组内容。
  *订单编号10组数据,可通过PLC指令调取(比如:1号订单编码数据前
   天生产过数据,通过指令可以把它调出来显示继续累加生产);也可通
   过遥控器/键盘切换(可通过遥控或键盘【F2】/【F3】键左右切换);
4.【订单数量、日排产量、实际人力】通过PLC下发数据给看板(绿色显示)
   固定值,也可遥控/键盘编辑;
5.【累计产量】在日生产量基础上自动累加;以天为单位。当累计产量数
   值大于订单数量,显示红色,否则显示绿色;
6.【订单差异】订单差异=订单数量-累计产量(看板自动计算),当订单差
   异数值小于0,数码管显示红色,否则显示绿色;
  *当累计产量≥订单数量时,如果有新的订单编号下发时,达标的当前组数
   据会被新的订单数据覆盖,如果下发新的订单编号时,十组数据里面没有
   一组数据达标,则新的数据不做处理,并在点阵(线别)部分显示错误提
   示“数据未替换”;
7.【日均产能】=累计产量/累计天数 (看板自动计算)默认显示绿色。
8.【累计天数】由日生产量确定,以20H为一天。保留1位小数默认显示绿色。
   看板通电正常工作时日生产量开始计数后,则累计天数时间便开始计时。
 (当日生产量持续5分钟不计数,累计天数的时间则停止累加计时。持续5分
   钟时间不包含在累计天数时间。持续时间可以通过遥控器编辑设置。)
9.【日生产量】通过PLC下发数据给看板默认显示绿色,也可通过光电开关
   计数(可设置步长),当日生产量数值大于日排产量,显示红色。否则显
   示绿色。
10.【日产差异】当日产差异小于“0”;数码管显示红色,否则显示绿色。
   计算公式:日产差异=日排产量-日生产量(看板自动计算)。
11.【时生产量】默认显示绿色固定值(看板自动计算);计算公式:
   时生产量=日生产量/当天生产时间。当天生产时间:指当天日排产量即时
   生产所用时间,即上电后PLC(光电开关)开始计数后则生产时间开始计时
 (当光电开关计数持续5分钟未计数则生产时间停止计时;光电开关继续计数
   则计时继续,持续5分钟时间不包含在生产时间内。持续时间可以通过遥控
   器编辑设置)。当日排产量数值设定更改为另一个值,时间自动清零,表
   示一天的生产时间结束。
12.【实际人力】可通过PLC下发数据给看板,也可遥控/键盘编辑;默认显示
    绿色固定值。
PLC 通讯对应数据指令:(每一栏只能单独读或写)
A:可读写:
(1) 线 别:D000
(2) 订单编号:D001~D010
(3) 订单数量:D011~D012 日排产量:D013~D014
    日生产量:D015~D1016 实际人力:D017
B、只读:
(4)累计产量D018/D019 (5)订单差异:D020/D021
(6)日均产能D022/D023 (7)累计天数:D024/D025
(8)日产差异:D026/D027 (9)时生产量:D028/D029
