随着我国城镇化建设步伐的不断加快，城市公共设施的智能化，已是“智慧城市”建设的重要标志。公共厕所是城市公共服务设施不可或缺的组成部分，是展示城市文明形象和公共服务水平的窗口。公厕做为现代城市公共场所，周边环境清洁、厕内空气清新，已是现代城市建设的重要文明标志。

城市公厕管理往往存在诸多难题：(1)公厕基础数据管理工作量大、效率低；(2)公厕“脏乱差”影响居民使用；(3)公厕数量、规格、设施陈旧落后；(4)问题响应速度滞后；(5)市民参与监管力度不够。为解决这些问题，智慧公厕应运而生。

智能公厕系统组成

       智能公厕系统主要由一键呼叫系统、环境监控系统、自动售货系统、平台管理系统、人流量检测系统、咨询广告系统等组成。各系统相辅相成，打造智慧公厕，完成公厕革命。

智慧公厕系统功能

1、平台管理功能

       智慧公厕系统将数据通过力必拓物联网网关，将数据汇集云平台，进行分析、处理。反馈给公厕显示屏、公厕APP或者公厕扫描小程序。

2、一键告警功能

       当人进入厕所16分钟仍未出来，智慧公厕系统中控室内的控制器就会自动报警。如厕者如果发生意外，也可以按下报警按钮，厕所管理员就会及时出现，提供帮助。

3、自动售货功能

       通过在公厕门口加入自动售货机，增加运行商收入

4、流量监测功能

       人流量通过摄像头监测，上传至服务器。根据厕所的大小，当进入的人流量达到限定值时，汇聚上传到服务器，从而合理分配人员进行对公厕服务打扫，减少人员成本。

5、自动门锁功能

       智慧公厕系统在每个蹲位间，加入红外门磁。人体通过红外感应，门磁自动上锁。

6、环境监测功能

       智慧公厕系统的环境采集功能，对整个公厕温度，湿度，H2S、NH3等刺激性气体进行实时采集。实时监测厕內空气质量指标（氨气、硫化氢等臭气）并实现根据厕內臭气指标时自动启动或关闭除臭机。

7、多网智能切换备份功能

       网络异常或者断网，整个无线网络会自动切换到备用网络WIFI或者4G，保证整体网络数据正常有效工作。

8、咨询广告系统

       公厕一般的人流量较大，利用公厕基础设施，将显示屏可以投放第三方新媒体广告位。一缓解公厕等待时间，二增加运营商收入。

       智慧公厕系统综合利用物联网技术、通信技术、互联技术等科技手段，整合现有资源，创建公厕管理数据库、公厕臭气实时监管平台，实现公厕的现代化改造。满足公厕相关基础运行指标的采集、传输和分析以及公厕臭气监管等功能。提升城市公共服务，引导群众有序、高效如厕。

       智慧公厕的应用，不但能提高社会对公众服务的体验、提升城市生活消费体验品质，提升城市的文明度、美誉度、知名度，更加节能环保、节约水电资源，还能潜在的带动经济发展。

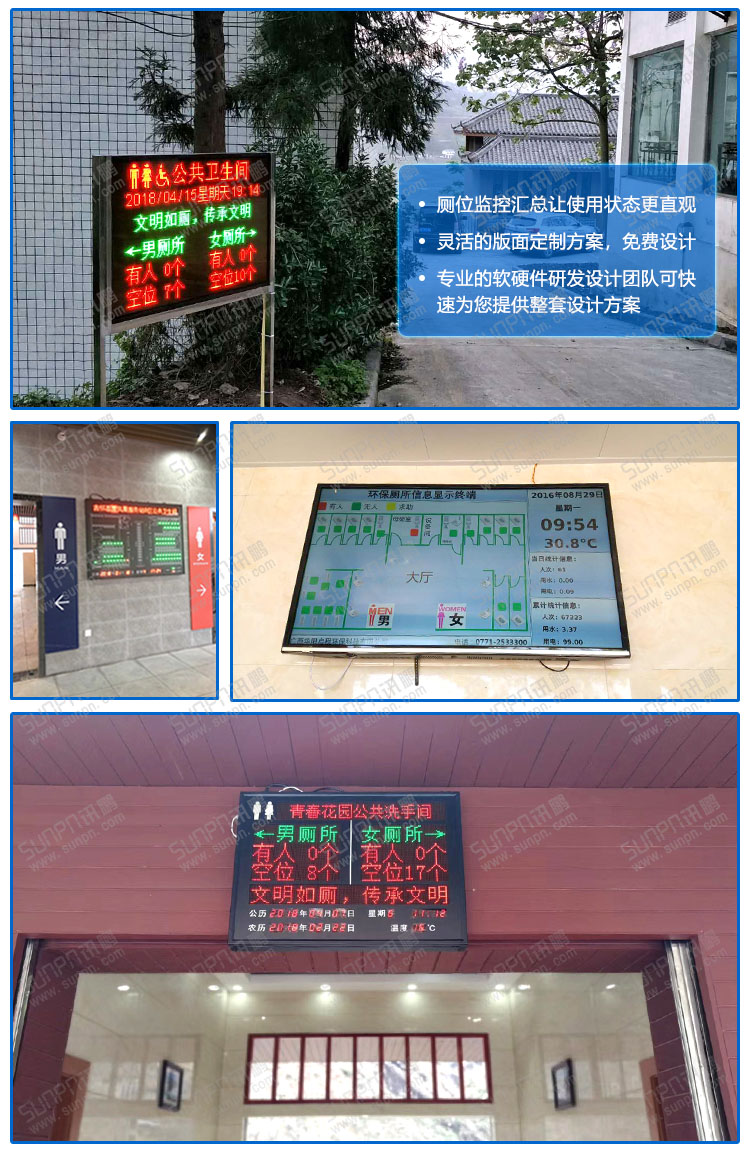

智能公厕系统应用案例详情参考

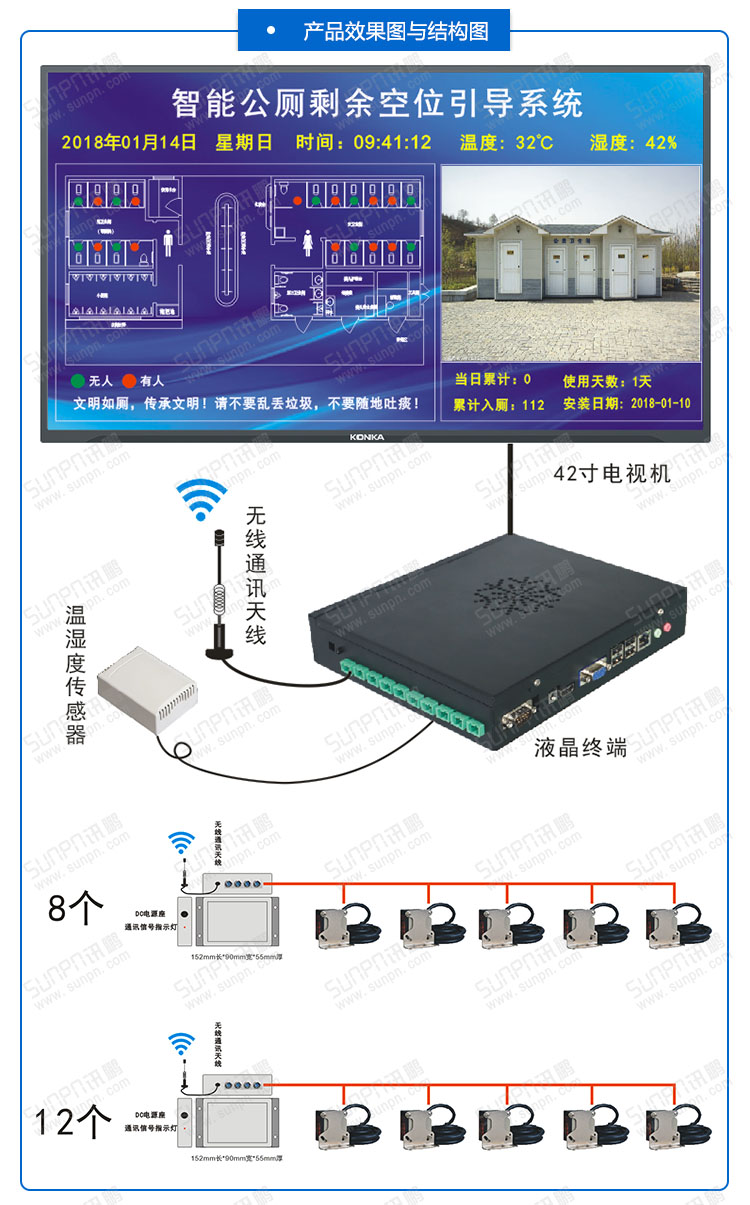

一、结构简述：

1、液晶电视机与电视机控制器（内部装上软件）通过高清线连接。。

2、液晶控制器，外接1个温湿度传感器。

3、每个蹲位冲水位置墙上装1个光电开关（要能感应到人体）。

4、分2个光电供电盒子，通过无线方式与液晶终端连接传输数据。

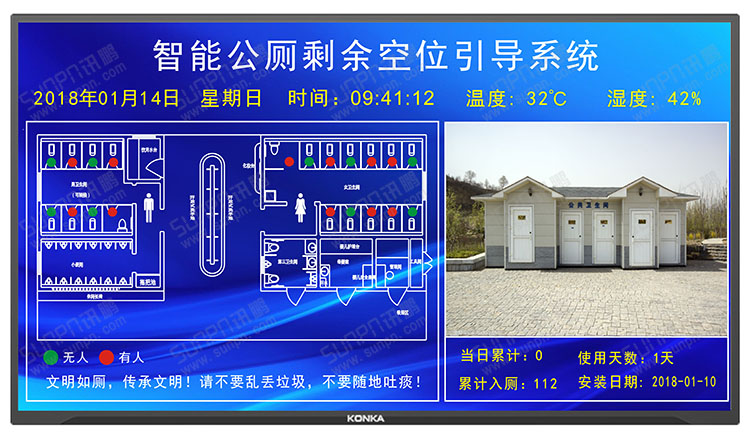

二、液晶看板功能描述：

1、日期时间：自动运行，键盘鼠标编辑校正。

2、有人/无人指示灯：常亮。

3、温度湿度：通过传感器自动采集显示。

4、左上角部分：循环播放图片或MP4视频（软件后台设置）。

5、厕所平面图：有人亮红灯，无人亮绿灯。

6、当日累计：当日累计蹲位使用次数。

7、累计入厕：累计所有天数使用人次。

8、使用天数：每过24小时+1天，自动走，软件后台编辑输入校正。

9、安装日期固定显示，软件后台输入。

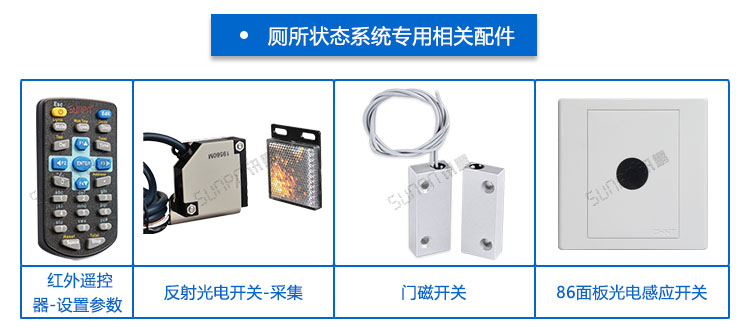

三、智能公厕系统配套硬件

智能公厕系统显示端之电视机

用户自购，需带VGA接口或者HDMI高清接口

推荐品牌：康佳、TCL、创维

推荐尺寸：42英寸

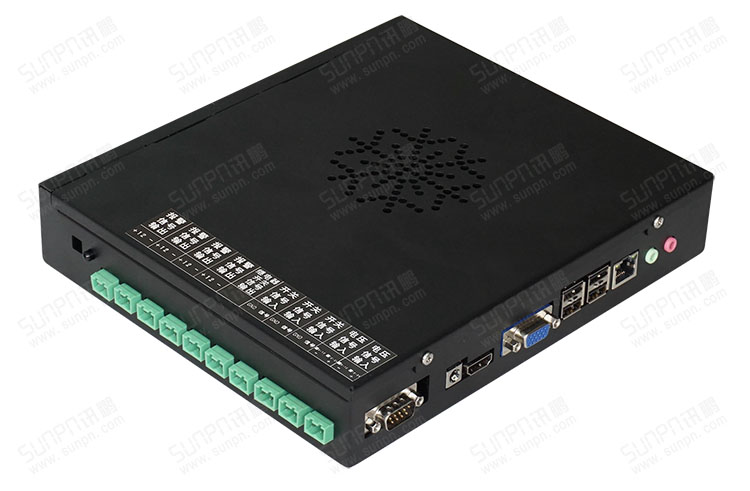

智能公厕系统控制端之液晶终端

尺寸：205*220*40mm

处理器：AMD E-350D APU with Radeon HD Graphics

内存：4GB 金士顿DDR3 SDRAM 1600MHZ

硬盘：32G 固态硬盘

显卡：RADEON HD 6310(384 MB)

主板：超微ITX-E350-4CLV(AMD A40/A50 Series FCH)

操作系统：Windows 10 Pro(64位)

工作电压：12V 5A

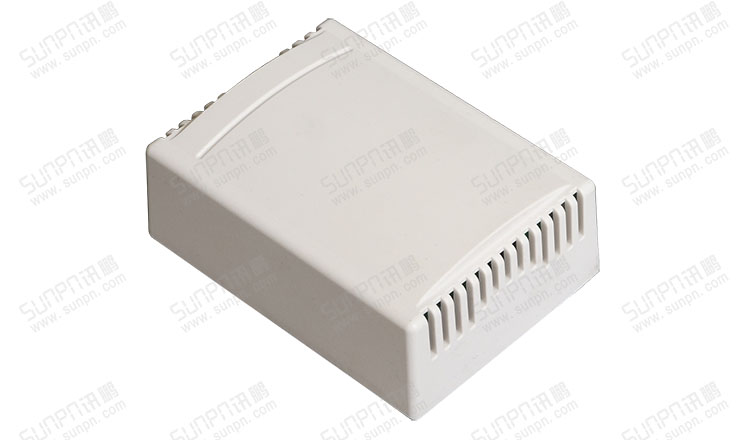

智能公厕系统自动采集之温湿度传感器

型号:SHT  10

测湿精度[%RH]: ± 4.5

测温精度 [°C]在25°C : ± 0.5

封装:SMD (LCC)

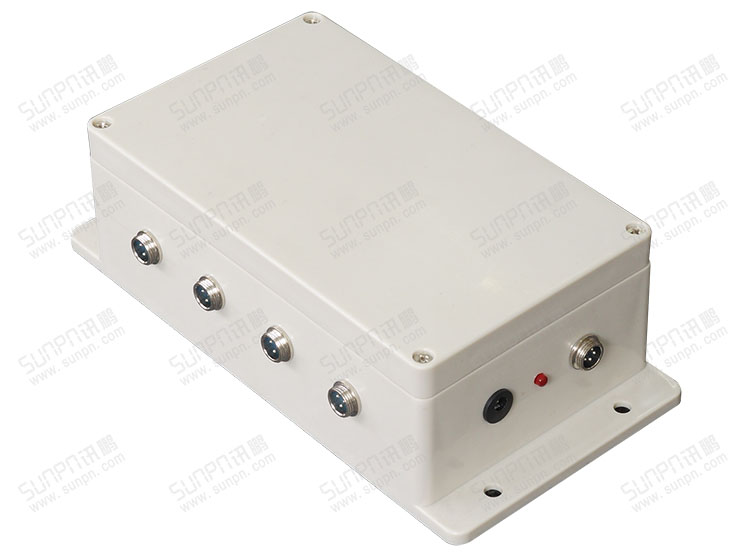

智能公厕系统自动感应采集之光电供电盒子

产品尺寸：152mm*90mm*55mm

产品材质：塑料盒

供电方式：220V/50Hz

显示材质：带灯按钮

安装方式：台面、墙面有耳朵螺丝。

通讯方式：433无线射频信号

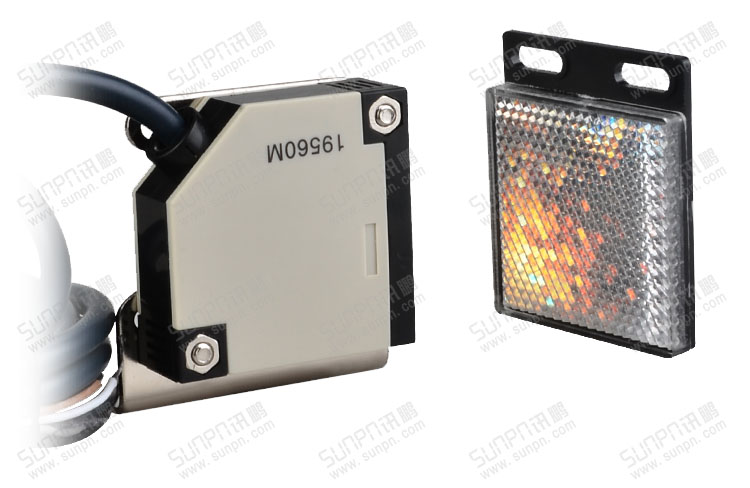

智能公厕系统自动感应采集之反射光电开关

外形尺寸：50*50*18mm

检出方式：漫反射型

检测距离：30CM

工作电压：DC10-30V

输出形式：直流三线NPN常闭

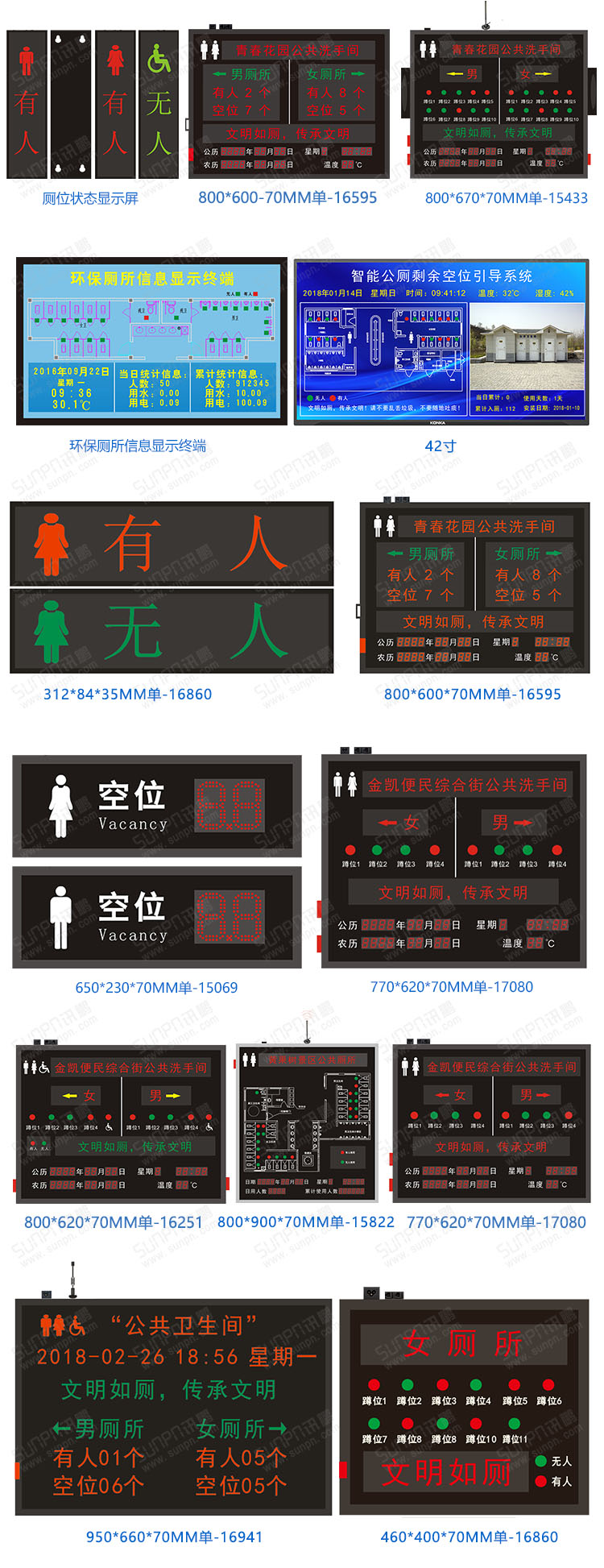

智慧公厕系统方案推荐
