安灯系统软件概述

       安灯系统是一款与硬件相结合，实时了解机台与工位状态，让异常的信息得到快速、高效的解决的系统软件，同时记录每次异常报警的种类、响应时间和处理问题用时，提供改善生产管理和人员考核的数据参考，实现透明、快速的生产管理体制，提升协调能力，加快响应速度，节省企业资源。

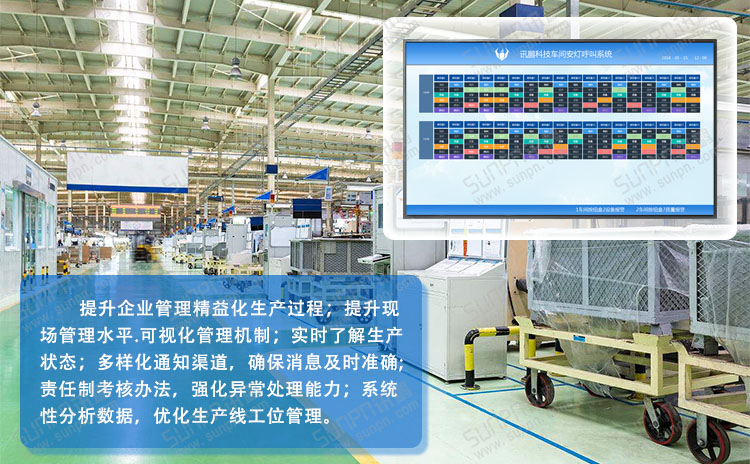

安灯系统软件价值

提升企业管理

美观大方，提升企业数字化管理，提升企业形象。

精益化生产过程，提升现场管理水平

以全新的智能化管理系统为工具，深度推进精益化生产，Andon系统的导入是其中重要的一个环节。用Andon系统促使各职能部门人员提高发现问题、解决问题的能力效率，从而提高生产效率。

可视化管理机制，实时了解生产状态

以信息化系统为手段，全面改善异常信息流的传递速度和传递方法。Andon系统实现异常信息实时、多通道进行传递。智能电子看板模块能让相关订阅者（公司高层、部门负责人、支援人员）实时地了解生产状态，监管层实时监督异常处理过程。

多样化通知渠道，确保消息及时准确

Andon系统能将异常信息以多种形式传递到不同的员工。传递形式包括：车间电子看板、办公区电子看板、桌面消息程序、电子邮件、短信等。

责任制考核办法，强化异常处理能力

当产线各岗位出现故障会影响到产品生产时，工位员工通过移动终端反馈异常，安灯呼叫系统记录发生故障的时间、原因、响应速度等，用于历史记录查询和分析。驱动故障处理责任人，及时处理解决故障。

系统性分析数据，优化生产线工位管理

安灯呼叫系统自动记录各工位各状态触发异常时间、触发次数，给管理者提供生产运行状态数据，通过数据找到生产线工位的瓶颈。以数据为支撑，做到持续改善，持续优化，达到产品生产效率最大化。

安灯系统软件功能简介

严格的用户权限管控

方便记录异常的信息

按钮盒权限的设置

异常报表的查询

异常信息的播报

状态监控

通知相关人员及时处理信息

车间、产线的管理

安灯系统软件功能介绍

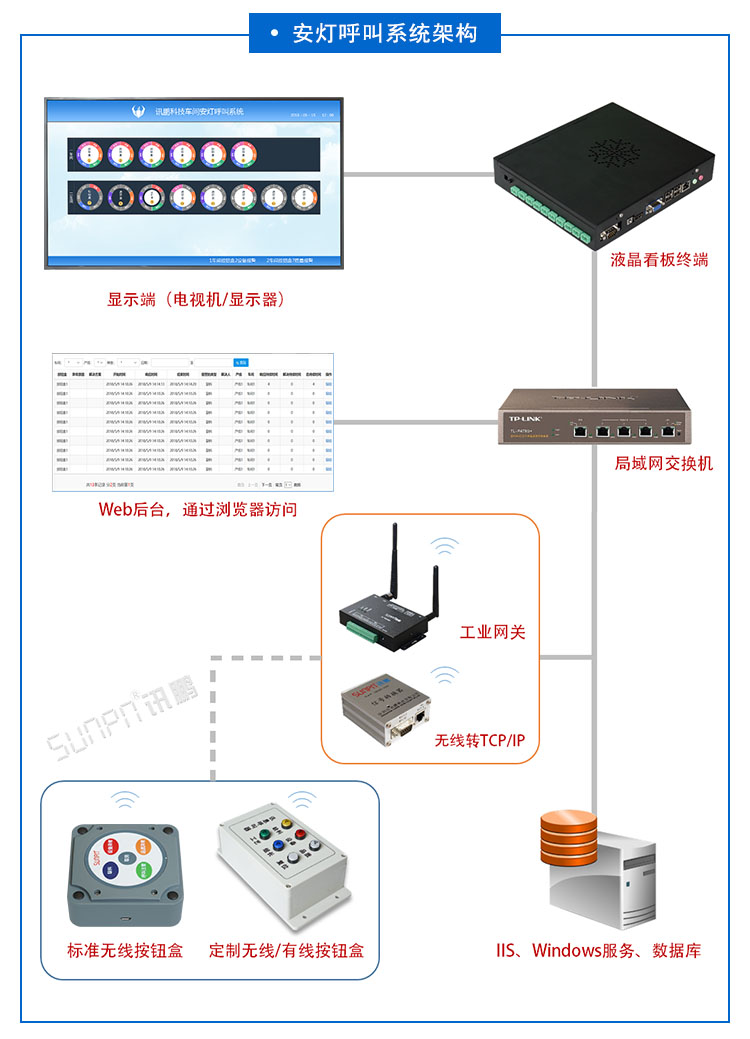

安灯系统软件架构

软件支持除Windows 7家庭版以外的所有Windows系统

安灯系统软件功能介绍

安灯系统软件登录界面

输入用户名(admin)、密码(admin123)和验证码点击提交即可

安灯系统软件用户管理-用户组管理

添加：点击添加按钮，输入组名、选择编辑权限（常规数据报表是否可编辑）和选择权限（登录进来可看到那些菜单），点击保存即可

编辑：点击编辑按钮，修改完数据后，保存即可

删除：点击删除，即可

批量删除：选中需要删除的数据，点击批量删除即可

注：默认有一个管理员组，不可编辑与删除

安灯系统软件用户管理-用户管理

添加：点击页面左上角添加按钮，输入用户id（登录名）、姓名、密码、

          电话、邮箱、卡号、备注（可空），然后点击添加即可

编辑：点击界面右边编辑，会弹出修改框，修改内容后点击保存即可

删除：点击界面右边删除按钮，会提示是否删除，点击删除即可（如果系

          统启用了微信后台，那么删除时将自动删除微信后台的人）

批量删除：勾选你想要删除的用户后，点击界面左上角的批量删除即可

              （同删除一样）

查看详情：双击某一行，即可查看这条数据的详细信息

安灯系统软件设备管理-车间管理

添加：点击添加按钮，输入车间名和负责人 ，点击保存即可

       编辑：点击编辑按钮，修改完数据后，保存即可

       删除：点击删除，即可（当该车间下有产线时，不能删除该车间，如

                 果想删除该车间，必须将该车间下产线给处理好，才能删除）

       批量删除：选中需要删除的数据，点击批量删除即可（同删除）

安灯系统软件设备管理-产线管理

添加：点击添加按钮，输入产线名、所属车间和负责人，点击保存即可

编辑：点击编辑按钮，修改完数据后，保存即可

删除：点击删除，即可(产线下有按钮盒时也不能删除，必须将按钮盒

          移除到别的产线后才能操作)

批量删除：选中需要删除的数据，点击批量删除即可（同上）

安灯系统软件设备管理-按钮盒管理

添加：点击添加按钮，输入按钮盒名、选择产线、选择通讯方式、ip地

          址（通讯方式为串口时ip地址可以不填）、按钮盒地址看板地址、

          是否刷卡和对应终端，点击保存即可

编辑：点击编辑按钮，修改完数据后，保存即可

删除：点击删除，即可

批量删除：选中需要删除的数据，点击批量删除即可

安灯系统软件设备管理-终端管理

添加：点击添加按钮，输入终端名和IP地址 ，点击保存即可

编辑：点击编辑按钮，修改完数据后，保存即可

删除：点击删除，即可

批量删除：选中需要删除的数据，点击批量删除即可

安灯系统软件设备管理-看板管理

添加：点击添加按钮，输入看板名和地址 ，点击保存即可

编辑：点击编辑按钮，修改完数据后，保存即可

删除：点击删除，即可

批量删除：选中需要删除的数据，点击批量删除即可

安灯系统软件设备管理-按钮盒权限管理

     添加：点击添加按钮，输入组名选择负责人员、选择负责什么类型、

                 选择报警的呢管理和负责的按钮盒，点击保存即可

     编辑：点击编辑按钮，修改完数据后，保存即可

     删除：点击删除，即可

     批量删除：选中需要删除的数据，点击批量删除即可

安灯系统软件设备管理-状态监控

监控按钮盒当前的状态

安灯系统软件设备管理-看板设置

     添加：点击添加按钮，选择看板名称、报警种类和按钮和点击确定

                即可（根据看板分别显示不同种类的报警）

     编辑：点击编辑按钮，修改完数据后，保存即可

     删除：点击删除，即可

     批量删除：选中需要删除的数据，点击批量删除即可

安灯系统软件报表查询-常规数据报表

可以根据车间、产线、状态和时间段进行查询数据

点击查询所有将查询所有盒子的数据信息

安灯系统软件报表查询-车间/产线异常报表

异常次数

异常时间

点击这个按钮可以将柱状图变成图片下载出来

根据选择的条件查询该条件内所有类型的异常次数和异常时间并生成柱状图

安灯系统软件设置-报警种类设置

添加：点击添加按钮，输入报警类型、建值号，选择颜色和语言播报格式点击保存即可

编辑：点击编辑按钮，修改完数据后，保存即可

删除：点击删除，即可

批量删除：选中需要删除的数据，点击批量删除即可

安灯系统软件设置-报警通知设置

系统设置：选择通知方式点保存即可。

微信后台设置：选择后保存即可。

Tcp地址设置：Windows服务电脑的ip。

邮件设置：输入名称、邮件地址和密 码、发送邮件的服务器点保存点保存。

语音：选择播报方式点击保存。

安灯系统软件设置-报警等级设置

添加：点击添加按钮，输入报警和时间点击保存即可

编辑：点击编辑按钮，修改完数据后，保存即可

删除：点击删除，即可

批量删除：选中需要删除的数据，点击批量删除即可

安灯系统软件设置-数据库管理

重制数据库：点重置值数据库将清空所有数据

添加备份：输入备份名字、入备注点击保存即可（备份完成工可直接下载）

自动备份：输入备份名字、备份周期、负责人、备注点击保存即可

安灯系统配套硬件

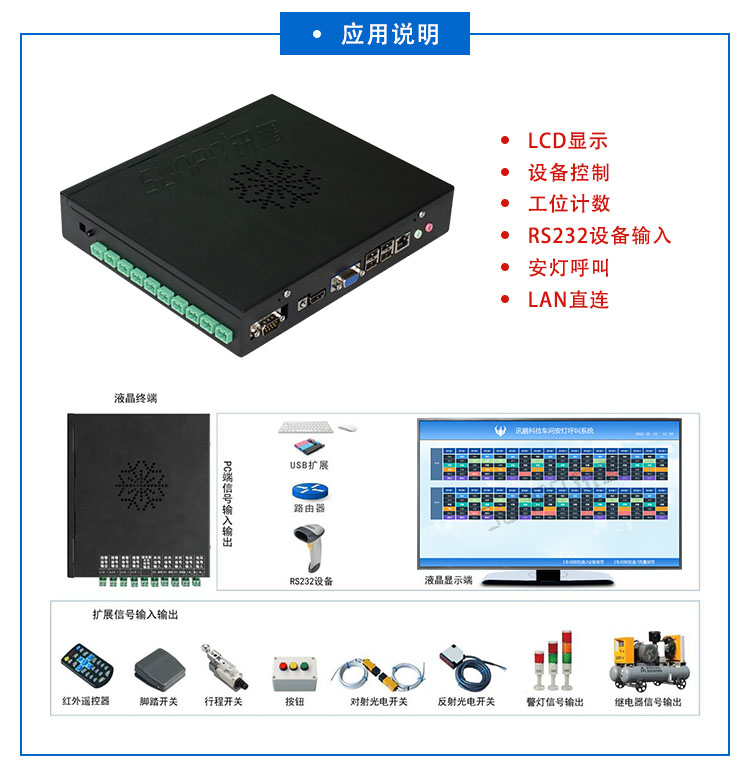

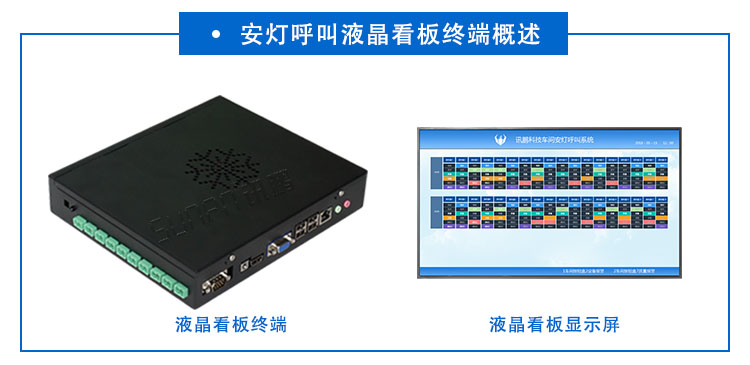

液晶看板终端

       LCD液晶看板是指利用软件系统和液晶显示屏组成的新型的生产计划与进度电子看板系统，传统的LED数字显示看板将由液晶显示屏代替，界面更美观，功能更强大。液晶看板打破了传统电子看板喷绘车贴固有的显示模式，可以开发软件任意修改看板的显示内容，更灵活、更美观、更智能化人性化。在让生产管理人员实时掌握生产进度和发现生产中存在的问题的同时，系统也可以在服务端自动生成更完善的生产报表，并设置导出Excel表格和打印。系统还可通过软件进行生产的排程（预先输入近期的生产单号和数量等信息），进行生产信息的采集和计算（包括产量，不良品，效率，等…），其他部门的人员（跟单、业务、经理等）也可以通过局域网查看生产线的实时进度，更好的安排下一步的生产与出货等事宜。液晶看板在实现了传统电子看板生产数据的现场可视化的同时，更进一步的提升了企业的整体形象。

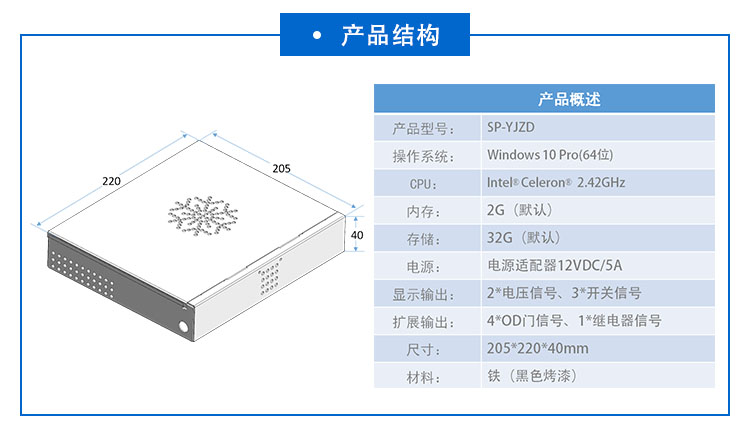

液晶看板终端参数

产品型号：SP-YJZD

操作系统：Windows 10 Pro(64位)

CPU：Intel Celeron  2.42GHz

内存：2G（默认）

存储：32G（默认）

电源：电源适配器12VDC/5A

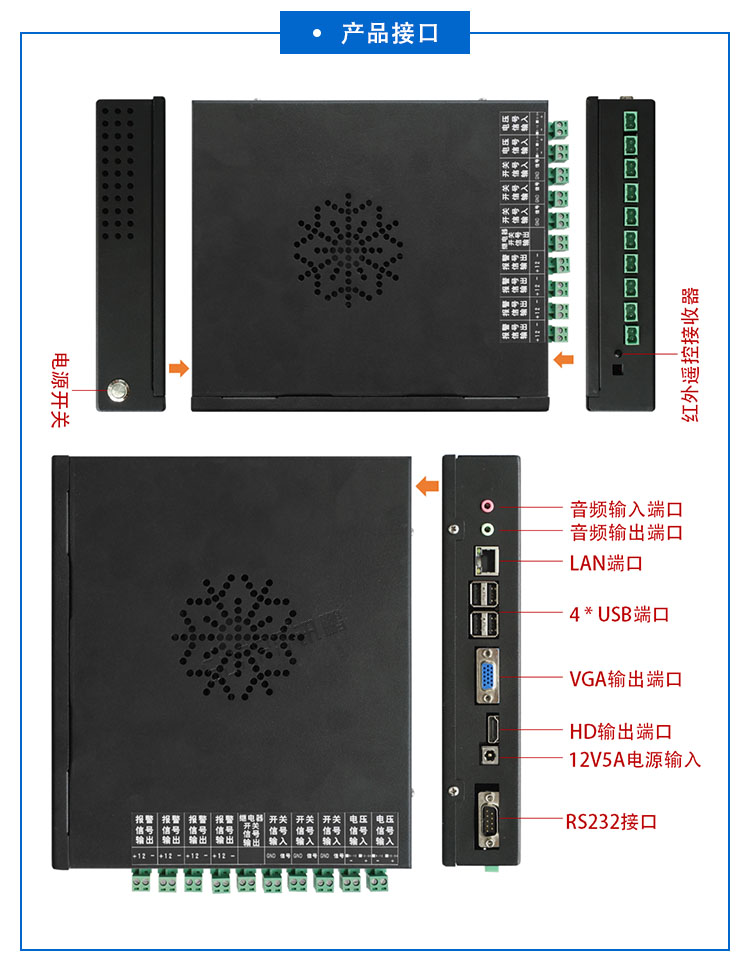

显示输出：HD/VGA

扩展输入：2*电压信号、3*开关信号

扩展输出：4*OD门信号、1*继电器信号

尺寸：205*220*40mm

材料：铁（黑色烤漆）

无线安灯按钮盒

       讯鹏无线安灯按钮盒是与LED安灯看板或液晶看板系统配套使用的感应层产品，由按钮盒触发报警按钮，再通过小功率435模块发送至显示看板和软件后台，看板则显示对应的文字或点亮对应的报警灯。电源方面无线安灯按钮盒通过安装2节AA电池供电，给予生产报警工位极大的方便与灵活性，并且传输距离可达到200M，大大拓宽了无线产品的应用领域。

无线安灯按钮盒参数

产品型号：SP-AD433

电源规格：两节AA电池(DC3V)

工作电流：待机20uA ，平均60mA，峰值100mA

工作频率： 431.5M-435M （默认435M）

信道数量： 8信道 （可通过拔码开关设置）

传输距离：室外空旷大于200米

外部接口： Mini USB程序下载口和串口通讯接口

串口速率：默认9600bps

天线接口：内置弹簧天线

工作温度： -25~65℃

外形尺寸： Ф85mm×35mm

外壳材质：银灰色，胶ABS料，表面UV处理，防划伤、防水

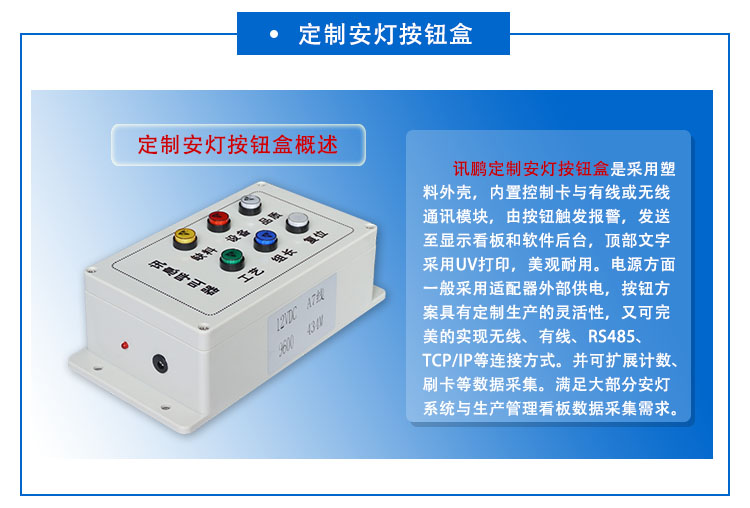

定制安灯按钮盒

       讯鹏定制安灯按钮盒是采用塑料外壳，内置控制卡与有线或无线通讯模块，由按钮触发报警，发送至显示看板和软件后台，顶部文字采用UV打印，美观耐用。电源方面一般采用适配器外部供电，按钮方案具有定制生产的灵活性，又可完美的实现无线、有线、RS485、TCP/IP等连接方式。并可扩展计数、刷卡等数据采集。满足大部分安灯系统与生产管理看板数据采集需求。

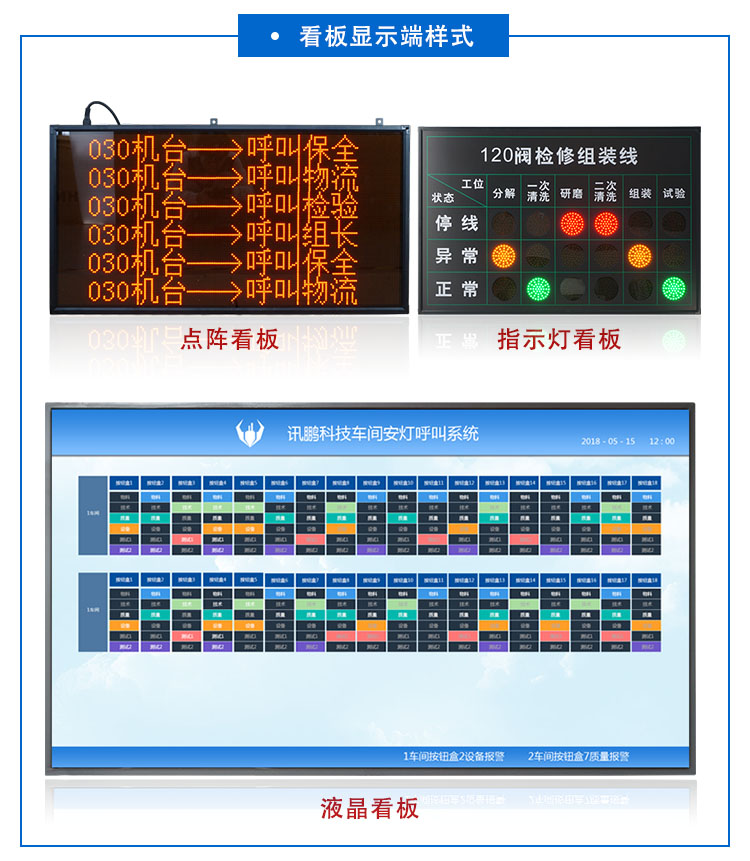

安灯系统看板显示端样式

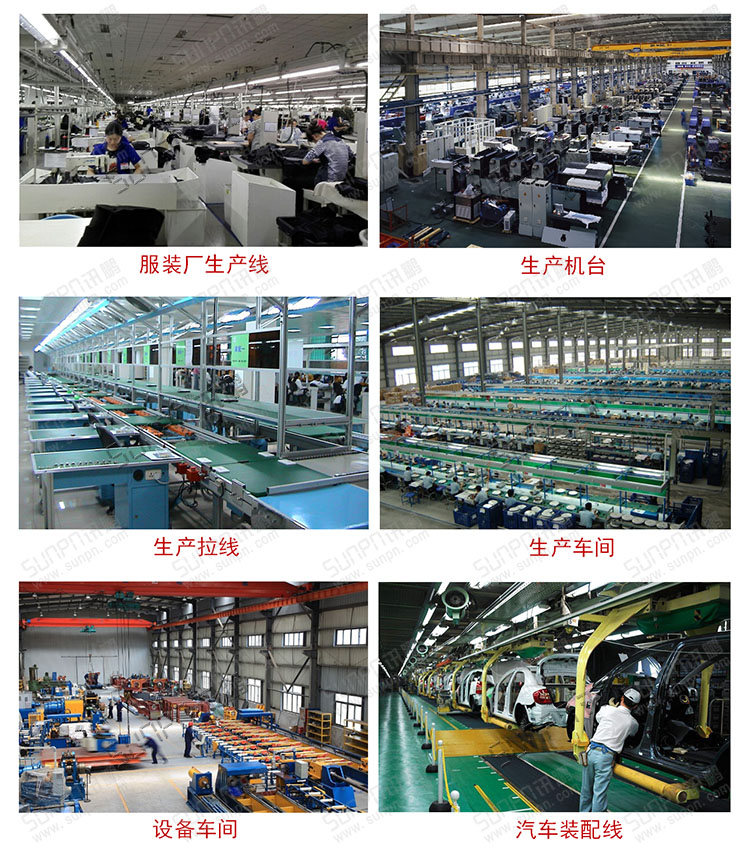

安灯呼叫系统软件应用场景
