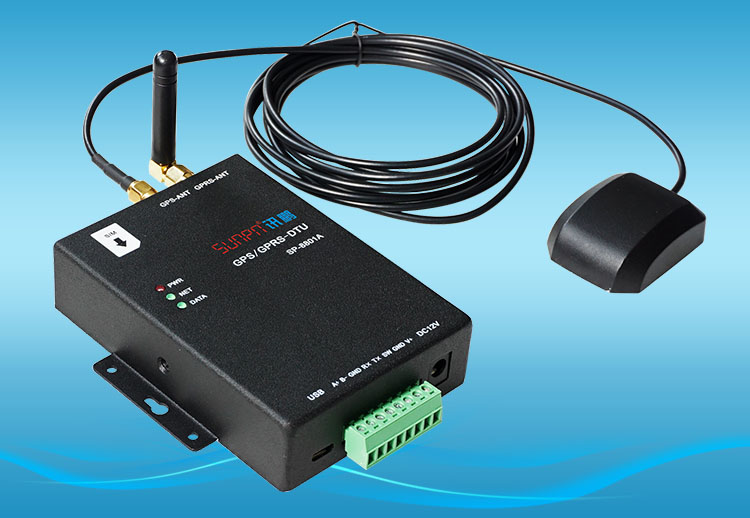

GPRS/GPS终端产品概述

       深圳讯鹏科技有限公司自主研发的工业级GPRS/GPS终端SP-8801A是基于GPRS通信技术和GPS定位技术相结合，灵活实现GPRS无线数据透传功能和设备GPS定位功能，主要应用于工业设备通信、车载设备、工程机械设备、物流货物跟踪定位、环境监控等领域。

GPRS/GPS终端SP-8801A硬件规格

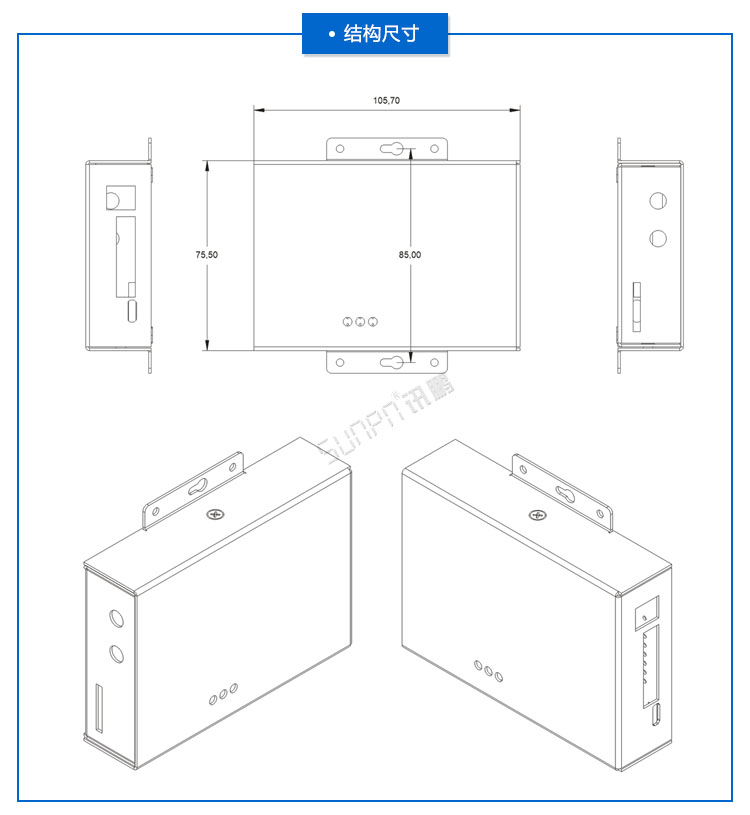

产品外观尺寸

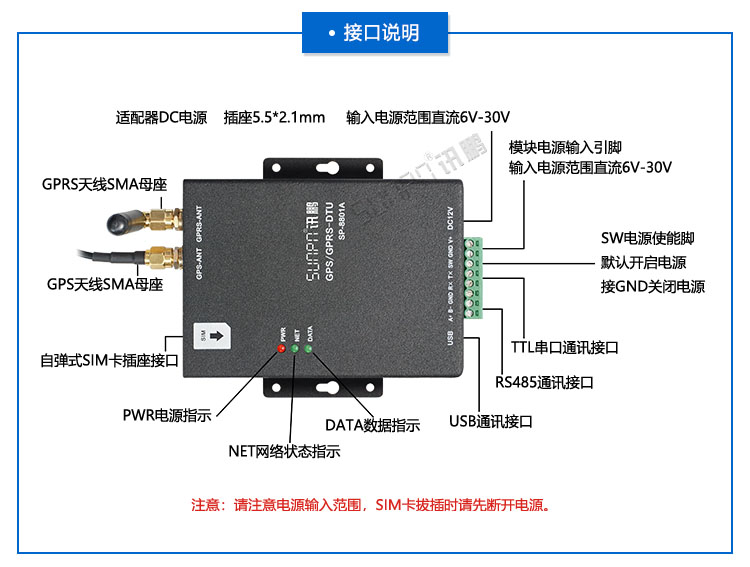

接口说明

接口描述

GPRS/GPS终端规格参数

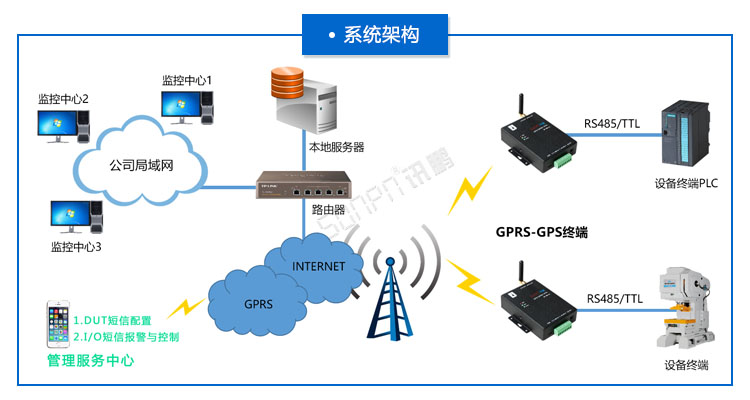

GPRS/GPS终端系统架构

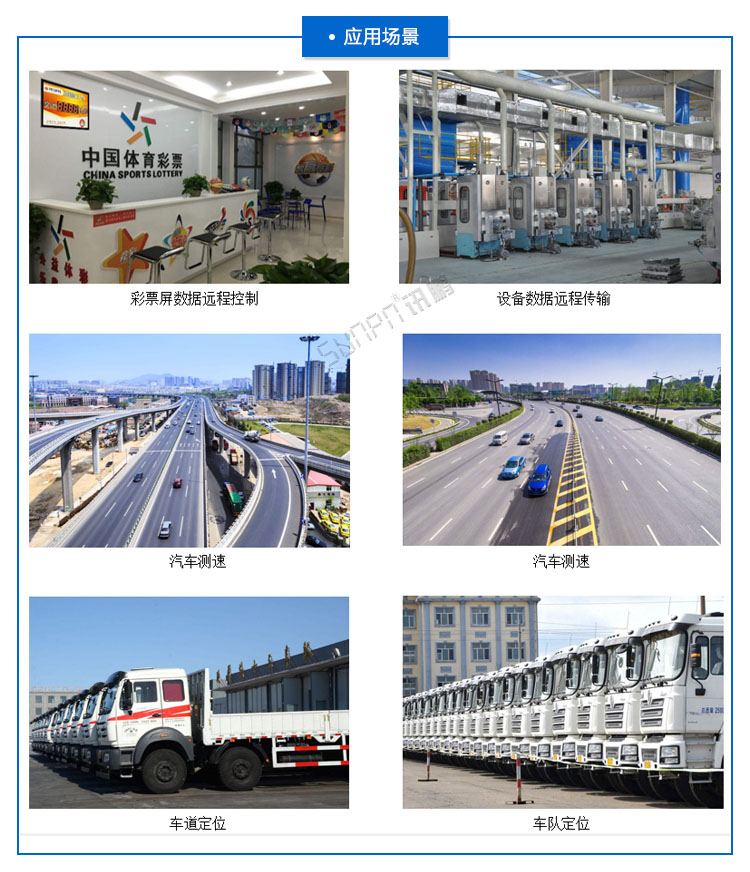

应用场景

GPRS/GPS终端SP-8801A配置说明

GPRS/GPS终端设备快速配置

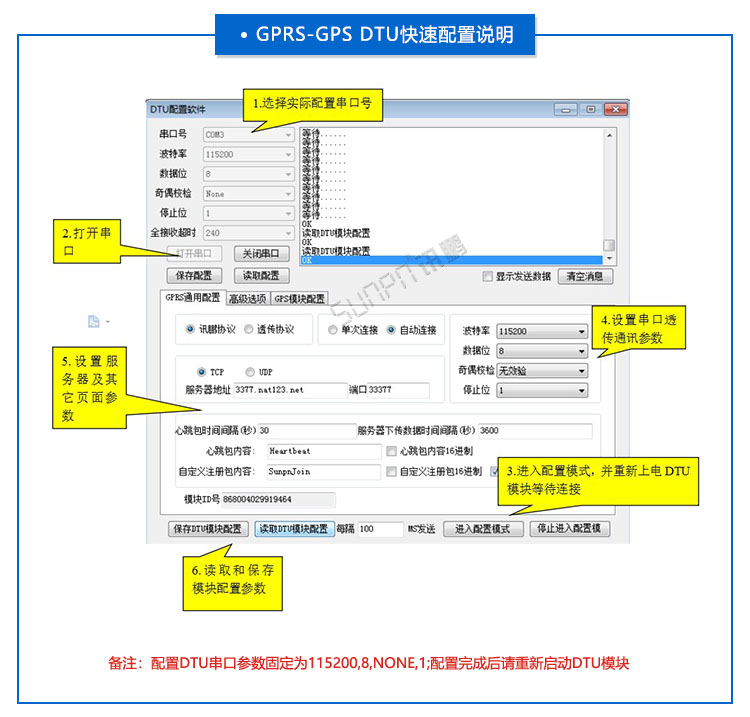

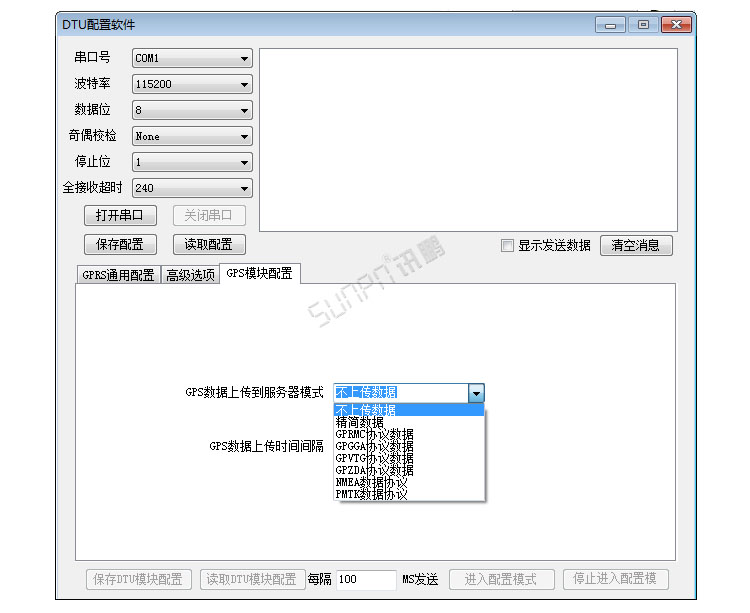

1、运行SunpnDTU配置软件，操作界面如下：

备注：配置DTU串口参数固定为115200,8,NONE,1;配置完成后请重新启动DTU模块

2、GPRS/GPS终端配置说明

讯鹏协议：讯鹏公司开发的基于TCP/IP的一种通讯协议，用于与本公司通信服务平台建立连接（服务器尚末开发）

透传协议：基于标准的TCP/IP传输协议

单次连接：DTU启动后不直接连接服务器需要用本地AT指令，短信或者电话的方式进行激活进行连接

自动连接：DTU启动或者掉线后都自动连接预先设置的服务器

服务器地址端口：服务器地址可以是固定IP或者是动态域名

心跳包时间间隔和心跳包内容：表示间隔多少秒向服务器发送心跳包内容，避免GPRS在空闲时段被运

                                               营商切断连接而定时发送的数据包

服务器下传数据间隔时间：由于服务器端意外原因断线，DTU 端尚处于虚连接状态，但实际通信链路

                                        已经中断，如果在所设置的时间内没有收到来自服务器端的数据，即认为与

                                        服务器端的连接中断，DTU 将尝试重新建立连接；如设置为 0，则完全忽略

                                        是否收到从服务器端发来的数据。

自定义注册包内容：DTU启动成功连接服务器后会向服务器发送一次注册包内容进行认证，内容可以为

                              ASCII或者16进制的数据（勾选16进制选项）

在包后添加ID号：勾选后会在心跳包和注册包后跟随ID号，可以作为当前设备类型在线状态等识别

模块ID号：ID号是每个DTU设备唯一的识别码，只可读

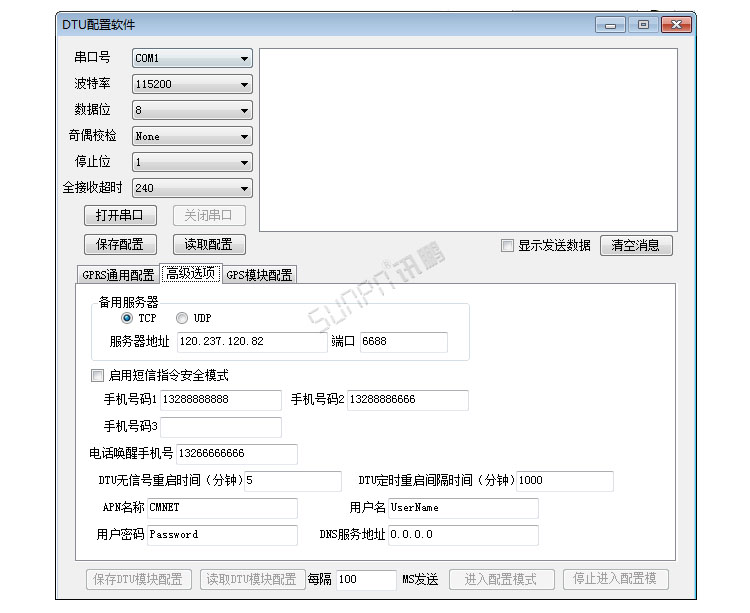

备用服务器：服务器地址可以是固定IP或者是动态域名，当主服务器故障连接失败时可自动连接备用服务器

启用短信指令安全模式：勾选后只有添加过的手机号码短信AT指令有效

电话唤醒手机号：仅设置的手机号才能有效唤醒DTU模块

DTU无信号重启时间：如果GSM信号异常超过所设置的时间则DTU重新初始状态

DTU定时重启间隔时间：更为底层可靠性保障机制，如果在所设置的时间内没有监听到任何通信数据则强制重启DTU模块，当设置为0不启用此功能

APN设置项：默认设置为CMNET，当用户使用APN专网时可通过此设置配置参数

GPS数据上传到服务器模式：下拉菜单可选择不上传定位数据或者选择上传不同格式的协议数据

GPS数据上传时间间隔：以所设置的时间间隔向服务器上传定位数据，当设置为0时DTU上电启动后仅上传一次有效定位数据

指示灯状态说明

PWR电源指示灯：工作时常亮

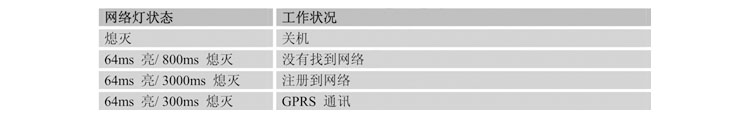

NET网络指示灯：

DATA 数据指示灯：空闲无数据通讯时每5秒闪亮一次，有数据时快速闪亮。

GPRS/GPS终端串口扩展AT指令说明

  指令语句以SP@AT开头+命令，以回车符结束<CR>

  示例：SP@AT+READGPS <CR>

  响应：OK <CR> 或者 ERROR<CR>

相关命令解释如下：

READGPS：读取本机GPS信息

响应：User_ReadGPSInfo!

返回GPS信息格式：

$GPGGA,032947.000,2237.4187,N,11408.7209,E,1,7,1.36,89.3,M,-1.8,M,,*7C

$GPGSA,A,3,06,28,19,17,11,22,193,,,,,,1.62,1.36,0.88*3A

$GPGSV,4,1,15,28,85,030,20,193,60,103,32,42,46,122,38,03,43,069,*45

$GPGSV,4,2,15,17,43,338,30,06,41,255,41,19,30,313,29,22,26,053,21*75

$GPGSV,4,3,15,30,23,198,,01,16,041,,11,08,058,21,02,08,241,16*77

$GPGSV,4,4,15,07,06,176,,09,03,149,40,23,03,120,*4F

$GPRMC,032947.000,A,2237.4187,N,11408.7209,E,0.00,4.28,090916,,,A*62

INTOCMD：从数据透传模式进入SIM800模块AT指令模式，可操作的AT指令详见附件SIM800指令手册

响应：OK

EXITCMD：SIM800从AT指令模式恢复到数据透传模式

响应：OK

RESETCMD：复位重启DTU设备

响应：OK

SENDMEG=mode,number,text  ：发送短信，详见短信应用说明

响应：OK <CR> 或者 ERROR<CR>

GPRS/GPS终端短信应用说明

A.发送短信

1.上电等待DTU设备初始化完成（约20秒时间），完成串口会输出“InitOK!”提示；

2.发送短信指令，指令解释如下：

指令格式：SP@AT+SENDMEG=mode,number,text

参数详解：

a、mode：短信内容的编码格式。

1：ASCII码，用于发送纯英文；

2：ASCII+GBK，用于发送中文，支持中英混合，程序自动将编码转换成unicode。

3：unicode，用于发送2个字节的Unicode，当短信内容是其他语言时，使用本指令。

需要使用工具将短信内容转换成unicode编码。

b、number：手机号码。区号(如+86)可加可不加。

c、text：短信内容。不需要任何结束符。

示例：

1、发送英文短信：

短信内容：ASCII Mode

SP@AT+SENDMEG=1,+8612345678910,ASCII Mode

响应：OK <CR> 或者 ERROR<CR>

2、发送中文短信：

短信内容：中英混合模式 Chinese and ASCII Mode

SP@AT+SENDMEG=2, +8612345678910,中英混合模式 Chinese and ASCII Mode

响应：OK <CR> 或者 ERROR<CR>

3、发送unicode短信

短信内容：Unicode模式

SP@AT+SENDMEG=3, +8612345678910,0055006E00690063006F006400656A215F0F

响应：OK <CR> 或者 ERROR<CR>

B.接收短信

为防止SIM卡短信存满，不能接受短信，本模块收到短信后自动将短信内容转发到串口，之后删除短信。

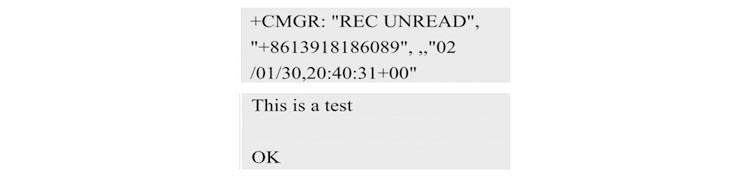

短信内容如下图所示：

补充说明：如果DTU模块只用作发短信，请将数据透传服务器IP配置为空（默认为空）；当设备出现异常

不响应时可以发送SP@AT+RESETCMD超级指令复位重启DTU模块，DTU返回：“OK”表示复位成功。
