LED显示屏是一种用发光二极管按顺序排列而制成的新型成像电子设备，具有亮度高、可视角度广、寿命长、显示功能灵活多变的特点，十分适用于文字、图形和多媒体节目的播放宣传。在多媒体信息显示领域中，它甚至占据了不可取代的地位。由于采用了最新的半导体材料和高科技工艺手段，LED的性能有了极大的提高，尤其是在颜色、亮度、可靠性方面具有其它显示光源无法比拟的优势，为户外显示技术和产品的发展提供了良好的基础。

       根据用户方的实际使用环境,此电子显示屏屏幕可达以下功能：播放时事新闻、公益广告、商业广告、娱乐信息、影视动画等多种媒体类型，达到视听一体的效果。

       LED显示屏幕控制系统采用开放式计算机局域网络技术，能够将当今许多成熟的数字技术引入大屏显示系统，如数据库技术、网络通讯技术、信息自动化处理技术、接口技术、多媒体技术等。网络系统配置保证可以和未来的网络系统相连，包括局域网和广域网。

讯鹏3.75双色单元板LED显示屏方案

产品细节展示

产品安装图示

LED显示屏简介

一、LED门头广告屏材质简述：

  1、外框材质：黑色铝合金铝型材（70mm）

  2、面板材质：有机玻璃

  3、显示材质：3.75（红绿）双色单元板。

二、LED门头广告屏产品参数：

  1、电源供电：AC220V/50Hz

  2、工作环境：温度 -30℃～60℃  相对湿度＜85%

  3、产品功耗：整屏＜60W

  4、产品寿命：平均使用寿命≥60W小时，MTBF≥20000小时

  5、通讯方式：RS-485网口端

  6、数据保存：断电数据保存长达7天

  7、外框尺寸：810MM*802MM*70MM单面显示。

  8、安装方式：采用挂墙/吊顶方式安装。

  9、出线方式：出线方式在屏体左上角，电源插头为三角国标。

三、LED门头广告屏产品功能：

  LED屏显示文字通过软件编辑通讯下发或U盘导入，可固定和滚动显示。

LED显示屏参数遥控器操作说明

一、软关机

1 )按【E S C】键进入软关机，屏幕不显示；

2 )再按【E S C】键，屏幕恢复正常显示。

二、设置本机I D

1 )按【E s c】键进入软关机，屏幕不显示；

2 )按【.】键进入本机I D设置状态，光标闪烁；

3 )光标闪烁栏处，按【数字】键输入相应数据；

4 )按【E N T E R】键，数据保存并退出；

5 )按【E s c】键，取消本次操作并退出；

注：本机I D设置范围1—2 5 5。

LED显示屏通讯协议

条屏指令

1.条屏内容

3A 01(地址码) 15(指令码) xx(数据长度高) xx(数据长度低) 00(页码) 00(序

号/区码) 00(保存标志) FONT12(字体大小) 00(显示标志) 'R'(当前ASC的颜

色) ASC值 SUM 0A

2.显示屏返回

2A 01(地址码) 15(指令码) 00(页码) 00(序号/区号) SUM 0A

当前设置

页码：0

区码：0

保存标志：0不保存，1保存

字体:12

显示标志：0

颜色：R

举例

向第一行写 A B:   3a 01 15 00 08 00 00 01 0C 00 52 41 42 00 0a

注：SUM=除去头尾数据3a、0a，所有数据之和

本程序为ASC码点播模式:

        PC或其它上位机在设置好屏参后,直接下发ASC码, 显示屏自动判断ASC码

数据长度并静态或滚动显示,上位机可选择让显示屏 保存或不保存数据,如果要

实时刷新的数据,则不能保存,因为FLASH只有10 万次的刷新次数上位机下发的

ASC码数据自动保存在程序设定的专用RAM区域，如果处于滚动状态,每滚动一

 次,显示屏从对应分区的RAM数据存储区域读两个字节的数据并判断是字 符还

是汉字,读取对应ASC码的字模,将字模对应列写入缓存中。

波特率  57600               数据传输位  8             奇偶校验位  无               停止位  1

LED显示屏协议内容

一、读显示屏参数--指令码01

3A 01(地址码) 01(指令码) 02 0A

显示屏参数返回

2A 01(地址码) 01(指令码) 00(数据长度高) 0E(数据长度低) 'R'(显示颜色) 00

(扫描模式) 00(调光模式) 00(调光等级) 00(显示极性) 00(数据极性) 03(页数)

01(显示页自动切换标志) 03(页自动切换定时) 00(当前显示页序号) 00(显示屏

列宽高字节) C0(显示屏列宽低字节) 00(显示屏行数高字节) 80(显示屏行数低

字节) SUM 0A

注: 显示颜色有三种:'R'红色/'G'绿色/'Y'黄色

      扫描方式有两种:00 1/16扫描/01 1/4扫描

      调光方式有两种:00手动调光/01自动调光

      调光等级:00-07共7级调光

      显示极性:00/01

      数据极性:00/01

      显示屏列宽:只能为16的整数倍且不能为零,<=1024

      显示屏行高:只能为16的整数倍且不能为零,<=128;显示屏列宽*显示屏行

      高<=32768

      页数:1=<页数<=3

      显示页自动切换标志:00不自动切换/01自动切换页

      显示页自动切换定时:>=1秒

      当前显示页序号:当自动切换标志不起作用时才有效,最大值小于页数

二、写显示屏参数--指令码11

3A 01(地址码) 11(指令码) 00(数据长度高) 0E(数据长度低) 'R'(显示颜色) 00

(扫描模式) 00(调光模式) 00(调光等级) 00(显示极性) 00(数据极性) 03(页数)

01(显示页自动切换标志) 03(页自动切换定时) 00(当前显示页序号) 00(显示屏

列宽高字节) C0(显示屏列宽低字节) 00(显示屏行数高字节) 80(显示屏行数低

字节) SUM 0A

显示屏返回

2A 01(地址码) 11(指令码) 12 0A

三、 读显示页参数--指令码02

3A 01(地址码) 02(指令码) 03 0A

显示页参数返回

2A 01(地址码) 02(指令码) 00(数据长度高) 32(数据长度低)

20(分区个数) 00(边框模式) 00(边框移动速度高字节) 08(边框移动速度低字节)

 ‘R'(边框颜色)//页面一

20(分区个数) 00(边框模式) 00(边框移动速度高字节) 08(边框移动速度低字节)

 ‘R'(边框颜色)//页面十

SUM 0A

注: 分区个数:1<=分区<=32 边框:00无边框/01边框静态显示/02顺时针移

      动/03逆时针移动边框移动速度:1毫秒为单位,两个字节

四、 写显示页参数--指令码12

3A 01(地址码) 12(指令码) 00(数据长度高) 32(数据长度低)

20(分区个数) 00(边框模式) 00(边框移动速度高字节) 08(边框移动速度低字节)

'R'(边框颜色)//页面一

20(分区个数) 00(边框模式) 00(边框移动速度高字节) 08(边框移动速度低字节)

'R'(边框颜色)//页面十

SUM 0A

显示屏返回

2A 01(地址码) 12(指令码) 13 0A

五、读分区参数--指令码03

读分区参数--指令码03

3A 01(地址码) 03(指令码) 00(页码) 04 0A

分区参数返回

2A 01(地址码) 03(指令码) 02(数据长度高) 01(数据长度低) 00(页码)

'R'(分区颜色) 00(移动速度高字节) 00(移动速度低字节) 00(停留时间高字节)

00(停留时间低字节) 00(分区起始列高字节) 00(分区起始列低字节) 00(分区结

束列高字节) 00(分区起始列低字节) 00(分区起始行高字节) 00(分区起始行低

字节) 00(分区结束行高字节) 00(分区结束行低字节)

00(ASC数据长度100) 12(字体大小) 00(显示标志)

....共32个分区的值 SUM 0A

注: 页码范围0-2

      移动速度:1毫秒为单位,两个字节

      停留时间:1毫秒为单位,两个字节

      分区起始列:两个字节,<=显示屏列数-1,且<=分区结束列

      分区结束列:两个字节,<=显示屏列数-1

      分区起始行:两个字节,<=显示屏行数-1,且<=分区结束行

      分区结束行:两个字节,<=显示屏行数-1

      ASC码数据长度:一个字节,最多不超过MAX_ASC个字节

      字体大小只支持:

      FONT6=6,//8*7

      FONT9=9,//12*12

      FONT12=12,//16*16

      FONT18=18,//24*24

      FONT24=24,//32*32

      FONT48=48,//64*64

      如果有边框的话，分区不能与边框重叠，分区与分区之间不能重叠(第一个

分区可以作为背景与其它分区重叠, 如果第一个分区与其它分区有重叠时，第一个分区只能静态显示)

以上是部分通讯协议内容，如有需要完整通讯协议内容请联系客服

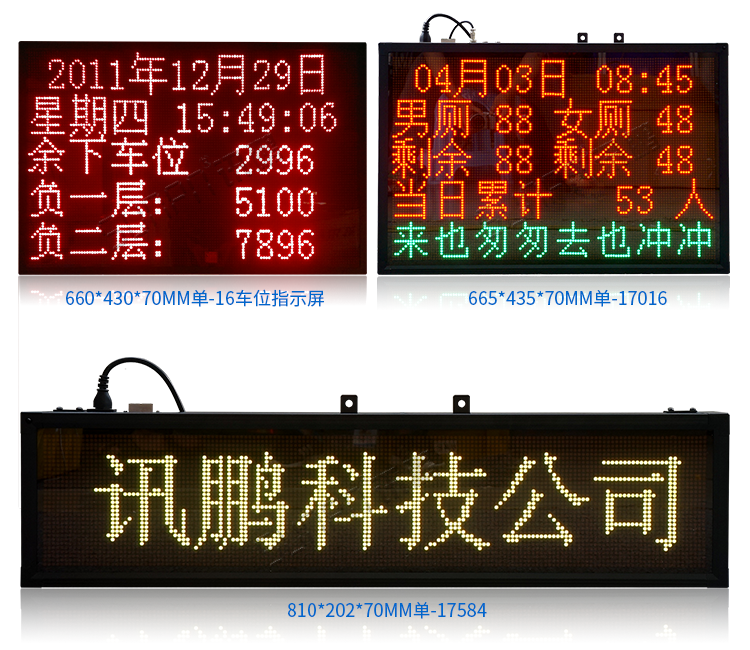

LED显示屏应用案例推荐
