北京南站8号卫生间智慧公厕系统洗手间有人无人厕位蹲位状态采集汇总系统
Time: 2018-07-26 Category: 智慧公厕管理系统

北京南站 (火车站)

       北京南站(Beijingnan Railway Station),位于中国北京丰台区,为中国铁路北京局集团有限公司直属特等站,隶属中国铁路北京局集团有限公司管辖 [1]  ,是北京的第三大火车站,也是北京面积最大、接发车次最多的火车站。

       老北京南站始建于1897年。2006年5月10日,老北京南站正式开始封站改造。2008年8月1日,京津城际铁路开通,新的北京南站正式重新启用。

       截至2017年8月,北京南站建筑面积32万平方米,有24条股道、13座站台,其中从北往南依次为:普速场设到发线5条、3座站台;高速场设到发线12条、6座站台;城际场设到发线7条、4座站台。


       随着信息技术的不断发展,城市信息化应用水平不断提升,智慧城市建设应运而生。建设智慧城市在实现城市可持续发展、引领信息技术应用、提升城市综合竞争力等方面具有重要意义。


智慧公厕系统


       智慧公厕系统利用现代智能控制、传感传导等技术,将公厕内空间平面图、厕位现状、实时温度、湿度、空气质量、公厕使用次数、水电用量及保洁情况等集中显示在公厕入口的显示器上,引导群众有序、高效如厕。

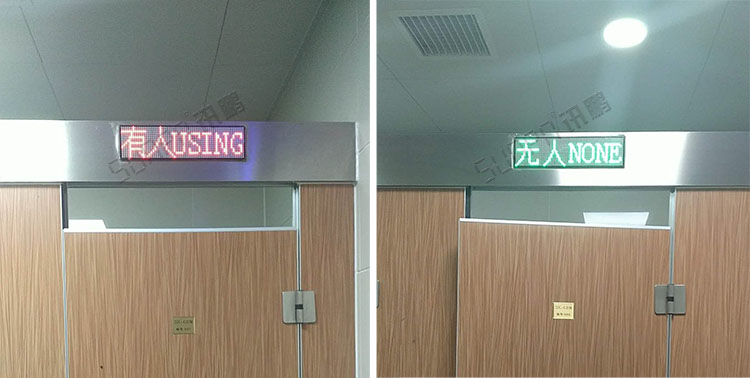

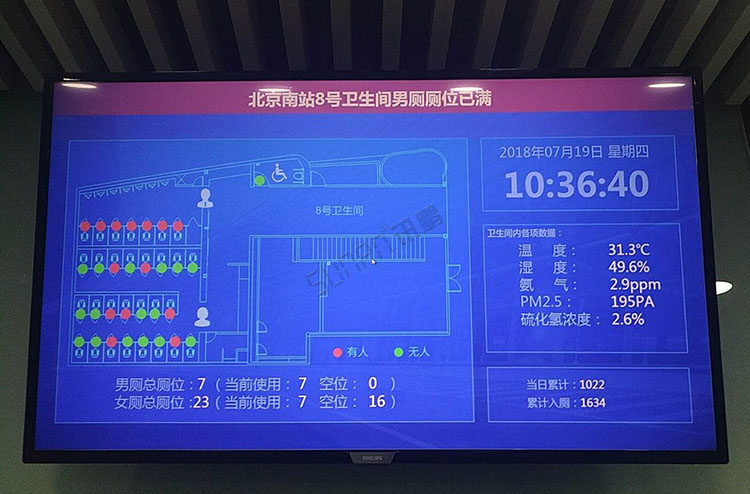

一、现场实拍:


智慧公厕系统


智慧公厕系统

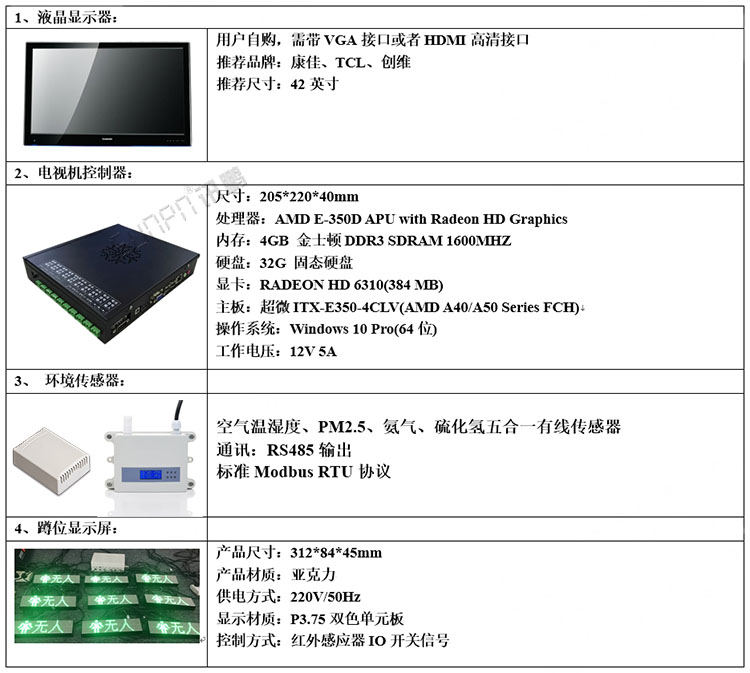

二、产品参数:

1、液晶显示器:

用户自购,需带VGA接口或者HDMI高清接口

推荐品牌:康佳、TCL、创维

推荐尺寸:42英寸


2、电视机控制器:

尺寸:205*220*40mm

处理器:AMD E-350D APU with Radeon HD Graphics

内存:4GB 金士顿DDR3 SDRAM 1600MHZ

硬盘:32G 固态硬盘

显卡:RADEON HD 6310(384 MB)

主板:超微ITX-E350-4CLV(AMD A40/A50 Series FCH)

操作系统:Windows 10 Pro(64位)

工作电压:12V 5A


3、 环境传感器:

空气温湿度、PM2.5、氨气、硫化氢五合一有线传感器

通讯:RS485输出

标准Modbus RTU协议


4、蹲位显示屏:

产品尺寸:312*84*45mm

产品材质:亚克力

供电方式:220V/50Hz

显示材质:P3.75双色单元板

控制方式:红外感应器IO开关信号

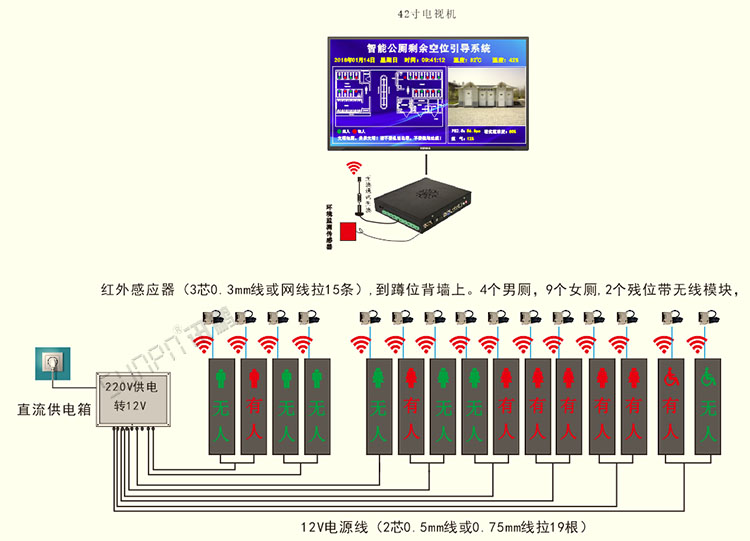

三、结构图:




四、结构简述:

1、液晶电视机与电视机控制器(内部装上软件)通过高清线连接。。

2、液晶控制器,外接1个环境传感器(有对应的通讯协议)。

3、甲方设备会给每个蹲位的小显示屏一个开关信号。

4、小显示屏与电视控制器通过无线连接。

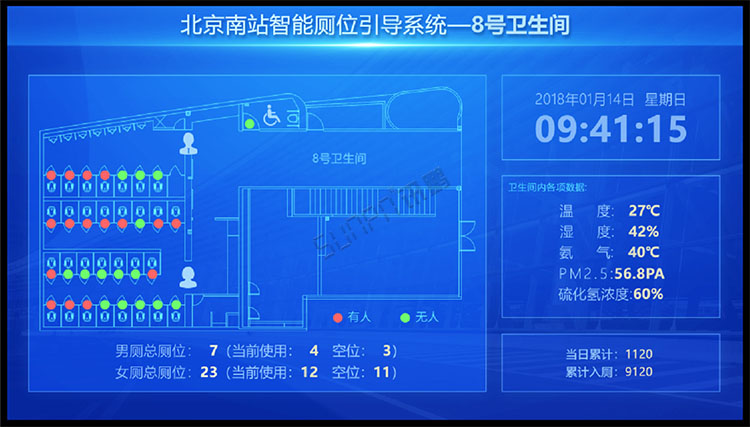

五、液晶看板功能描述:

1、厕所名称:软件后台编辑输入。

2、日期时间:自动运行,键盘鼠标编辑校正。

3、有人/无人指示灯:常亮。

4、温度、湿度、氨气、PM2.5、硫化氢:通过传感器自动采集显示。

4、厕所平面图:有人亮红灯,无人亮绿灯。

5、当日累计:当日累计蹲位使用次数。

6、累计入厕:累计所有天数使用人次。


遥控器操作说明

一、软关机

1 )按【E S C】键进入软关机,屏幕不显示;

2 )再按【E S C】键,屏幕恢复正常显示。

二、设置本机I D

1 )按【E s c】键进入软关机,屏幕不显示;

2 )按【.】键进入本机I D设置状态,光标闪烁;

3 )光标闪烁栏处,按【数字】键输入相应数据;

4 )按【E N T E R】键,数据保存并退出;

5 )按【E s c】键,取消本次操作并退出;

注:本机I D设置范围1—2 5 5。

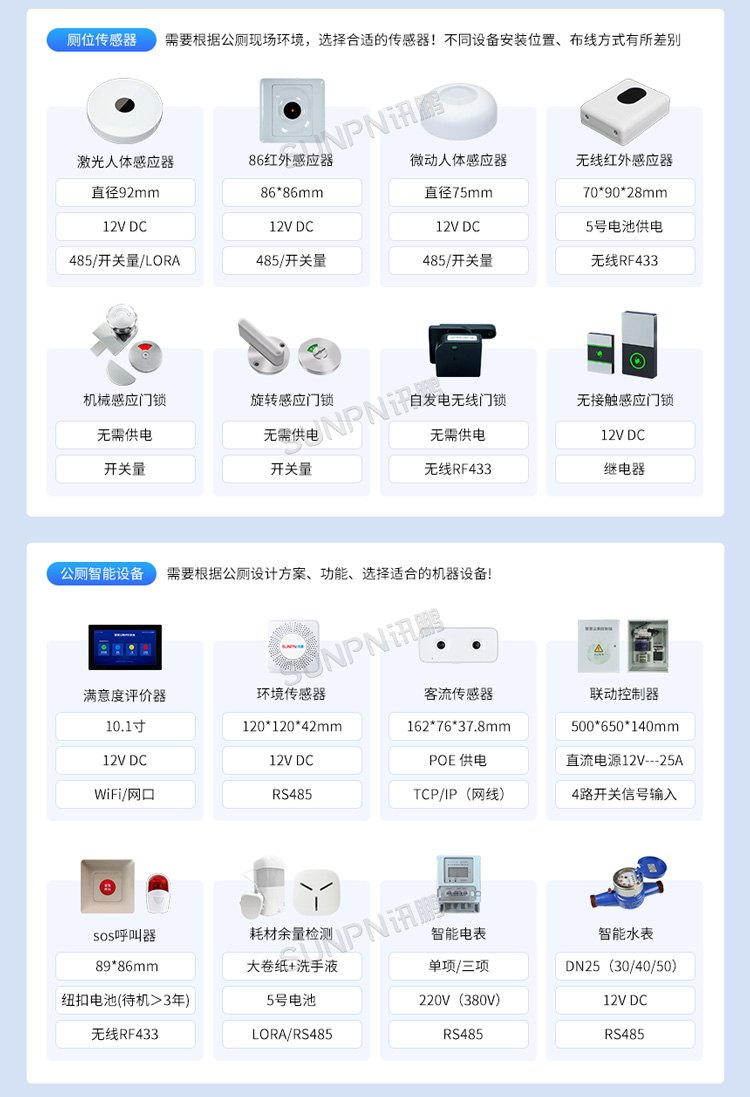

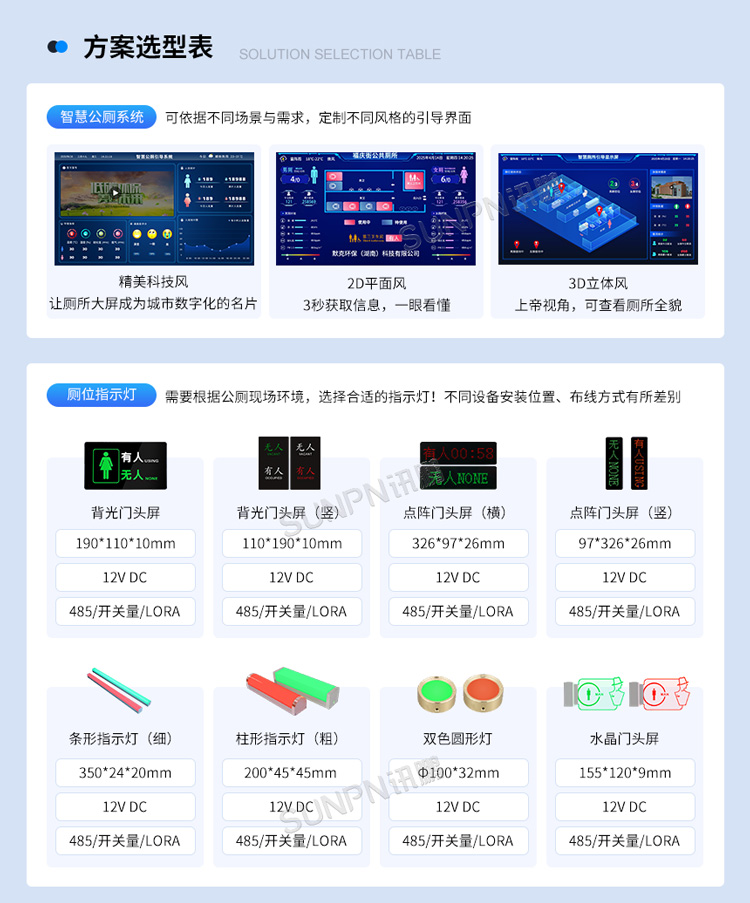

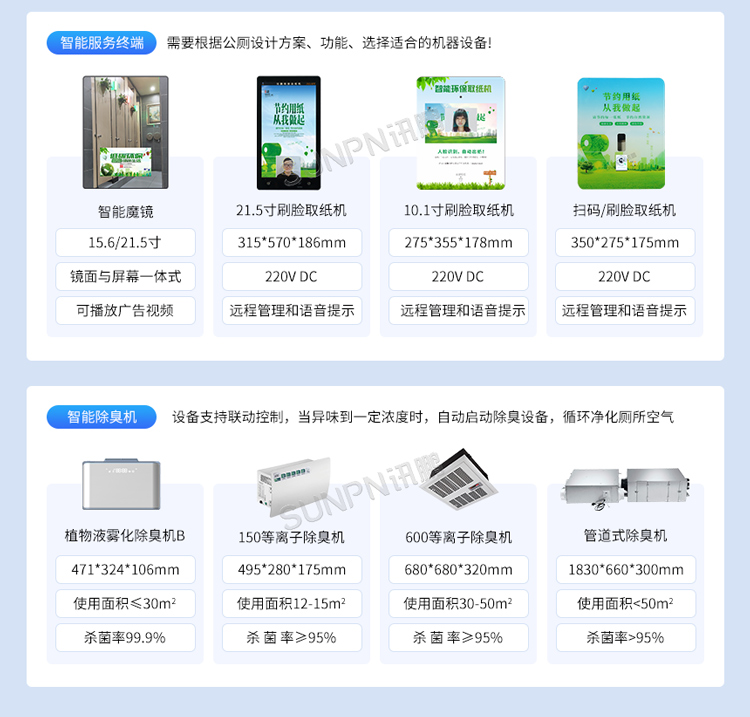

智能公厕系统相关配件

智慧公厕系统

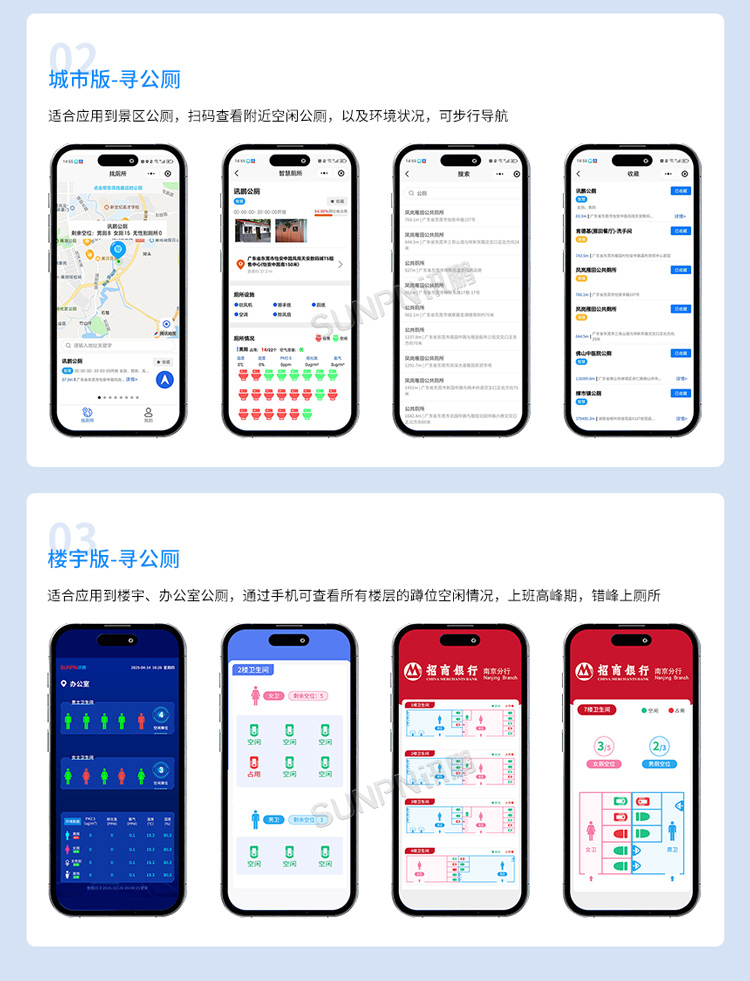

智能公厕系统方案推荐
