随着科学技术的发展，PLC在工业控制中的应用越来越广泛。在过程控制中，PLC较多需要处理的是连续变化的物理量，常见到的变量有：温度，压力，流量，液位及成分等等，对于这些物理量，PLC是无法直接进行运算的，它们需要通过传感器和变送器将非电量的物理量转化为有规律的电信号才能被PLC所识别，常见的电压电信号有：0~5V，0~10V等，而电流信号包括0~20MA，4~20MA等等，其中4~20MA电流信号较为常见。这种情况模拟量信号显示屏只需要通过通讯就可以将数据显示在看板上。

       在其他应用场景中，一般模拟量是指现场的水井水位、水塔水位、泵出口压力和出口流量等模拟量,这些数据大多不需要经过PLC的采集转换，直接连接在LED看板上显示，供工作人员实时了解当前数据。这就需要通过多路复用芯片完成多路数据的采集和模数转换器完成模拟量和数字量的转换,再将采集的数据给模拟量信号显示屏单片机处理并控制显示内容。

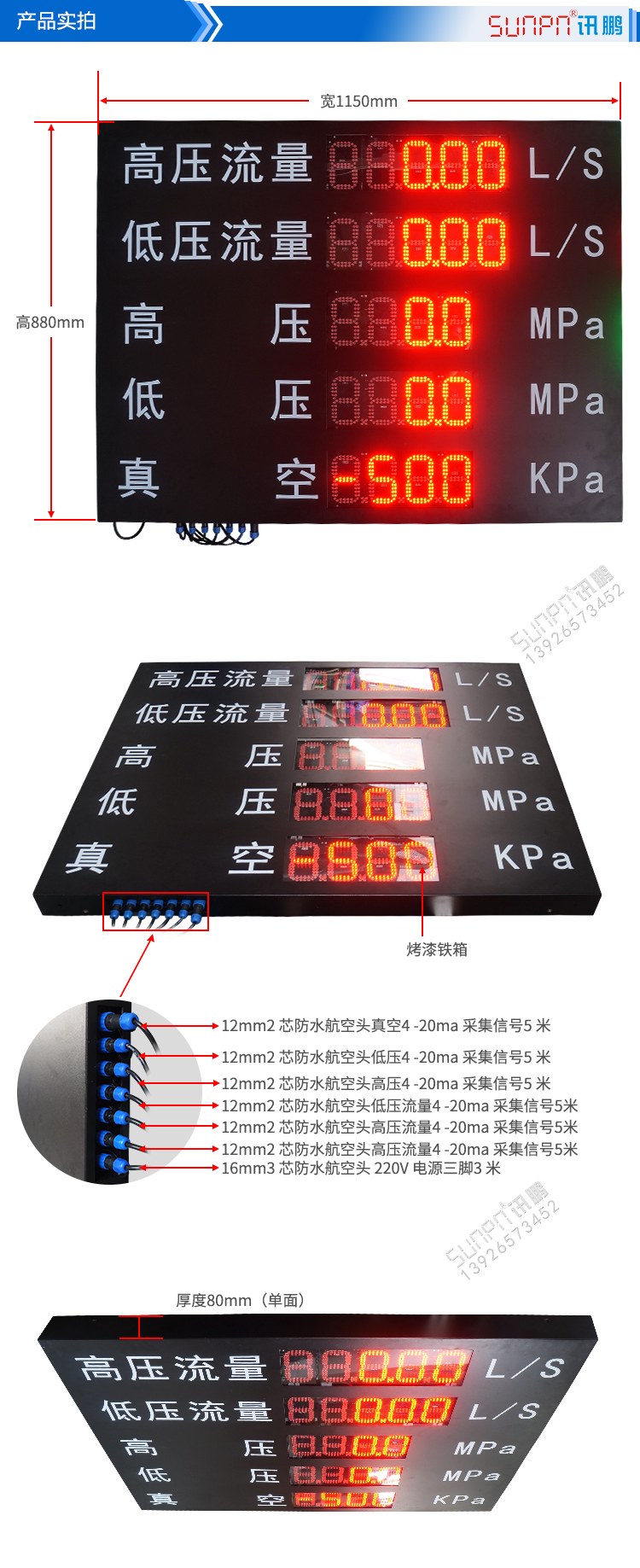

模拟量信号显示屏实拍

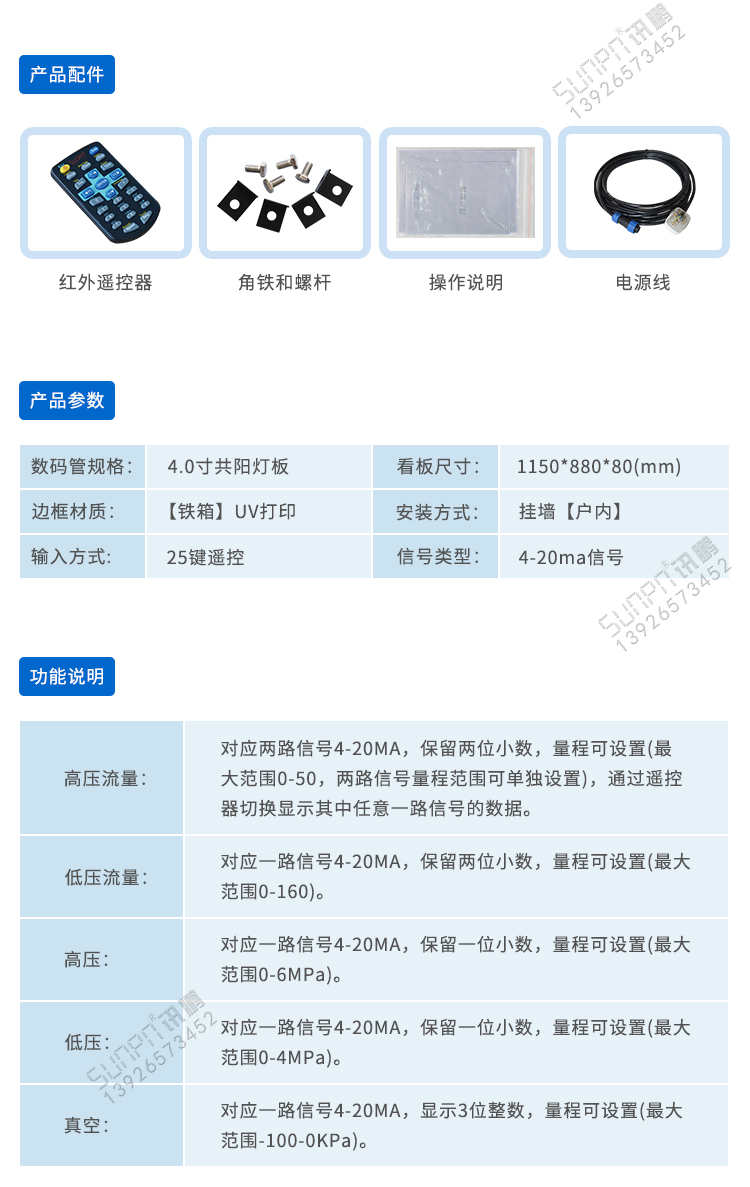

模拟量信号显示屏参数与功能说明

1、高压流量：对应两路信号4-20MA，保留两位小数，量程可设置(最大范围0-50，两路信号量程范围可单独设置)，通过遥控器切换显示其中任意一路信号的数据。

2、低压流量：对应一路信号4-20MA，保留两位小数，量程可设置(最大范围0-160)。

3、高压：对应一路信号4-20MA，保留一位小数，量程可设置(最大范围0-6MPa)。

4、低压：对应一路信号4-20MA，保留一位小数，量程可设置(最大范围0-4MPa)。

5、真空：对应一路信号4-20MA，显示3位整数，量程可设置(最大范围-100-0KPa)。

模拟量信号显示屏可定制范围与应用场景

模拟量信号显示屏案例参考
