现场目视化管理系统可以传递生产现场的各种信息，让现场的人可以直观了解跟当前生产相关的状态，建立管理者和现场生产一线人员之间的直接联系。生产现场人员众多，由于分工的不同导致信息传递不及时的现象时有发生，以信息化系统为手段，全面改善异常信息流和现场生产指标的传递速度和传递方法。

       在生产现场、物料库房、管理层办公室、工艺设备等部门办公室安装车间目视化LCD电子看板等设备，让相关订阅者（公司高层、部门负责人、支援人员）实时地了解生产状态，监管层实时监督异常处理过程。

       通过车间目视化LCD电子看板的目视化呈现，生产现场管理人员可以直接掌握生产进度、质量、异常等现状，为其进行管控决策提供直接依据，杜绝现场管理中的漏洞。

       任何人都可从车间目视化LCD电子看板中及时了解现场的生产信息，并从中掌握自己的作业任务，生产现场的工作业绩一目了然，使得对生产的绩效考核公开化、透明化，同时也起到了激励先进、督促后进的作用。

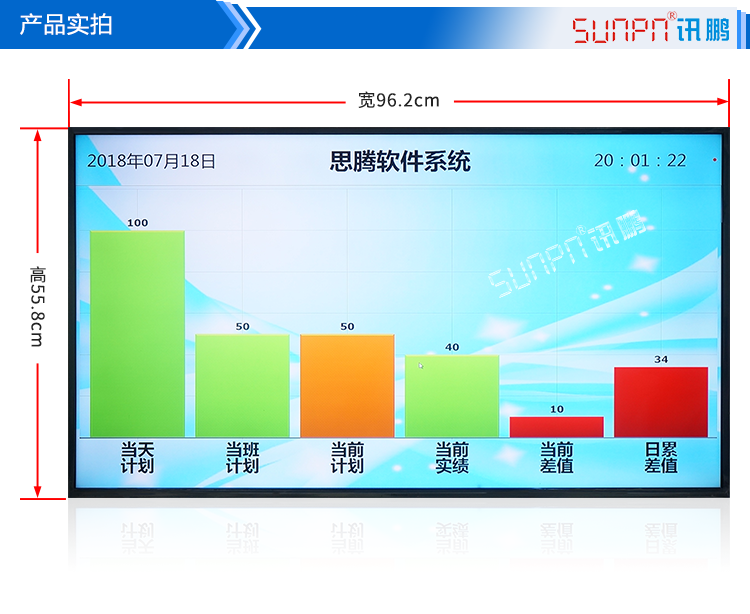

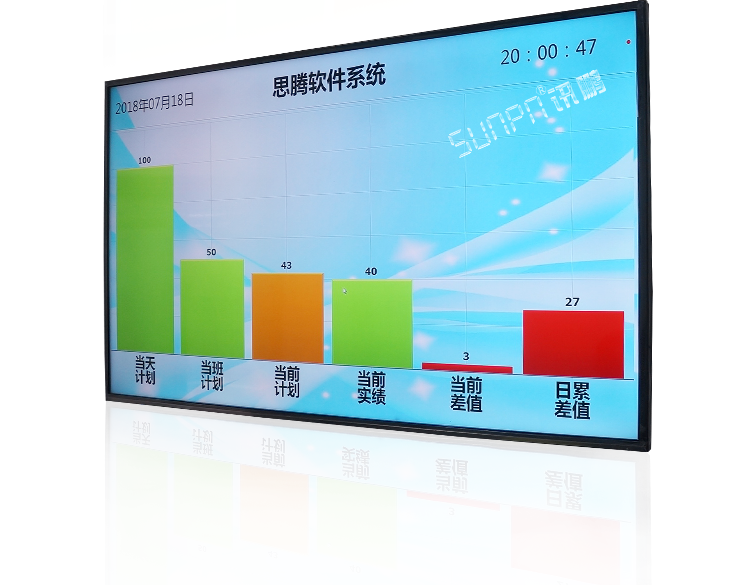

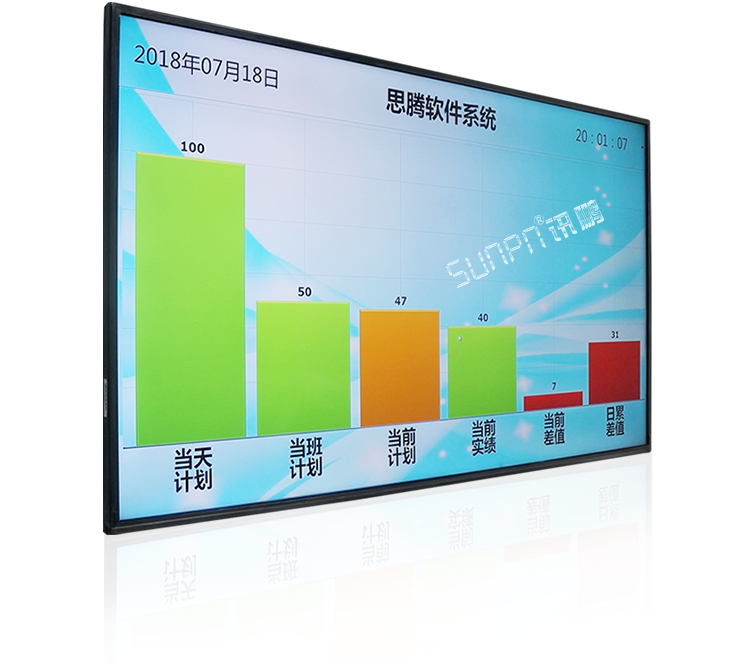

车间目视化LCD电子看板产品实拍

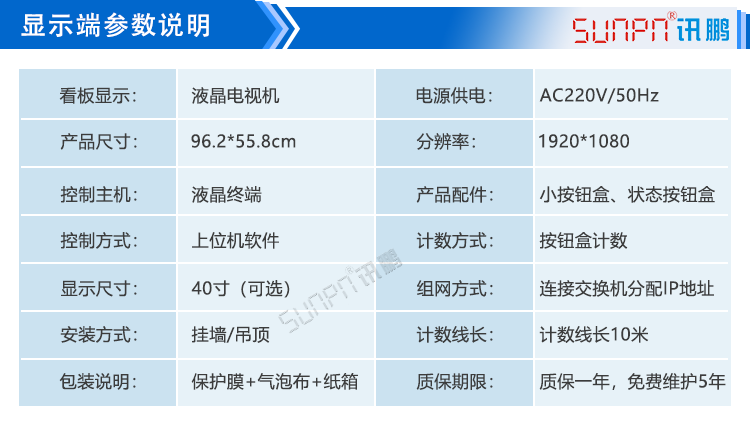

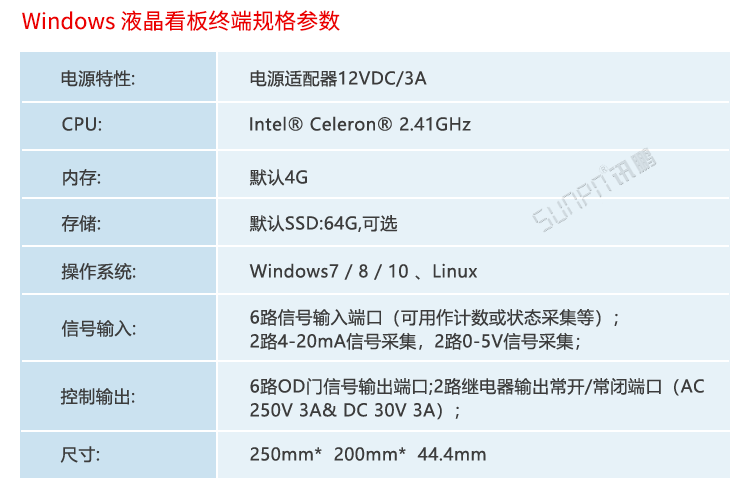

车间目视化LCD电子看板显示端参数

车间目视化LCD电子看板功能说明

1、产线名称：显示端软件后台编辑。

2、日期时间：同步网络时间。

3、当天计划、当班计划：显示端软件后台编辑发送过来(柱形表绿色）。

4、当前计划：根据节拍时间（节拍时间显示端软件后台编辑）自动累计(柱形表橙色）。

5、当前实绩：通过光电开关感应计数 (柱形表绿色）。

6、当前差值：当前计划－当前实际 (柱形表红色）。

7、日累差值=当白班当前计划－当前实际）+（晚班当前计划－当前实际）(柱形表红色）。

8、柱形的颜色最好可以选择，灵活一点。

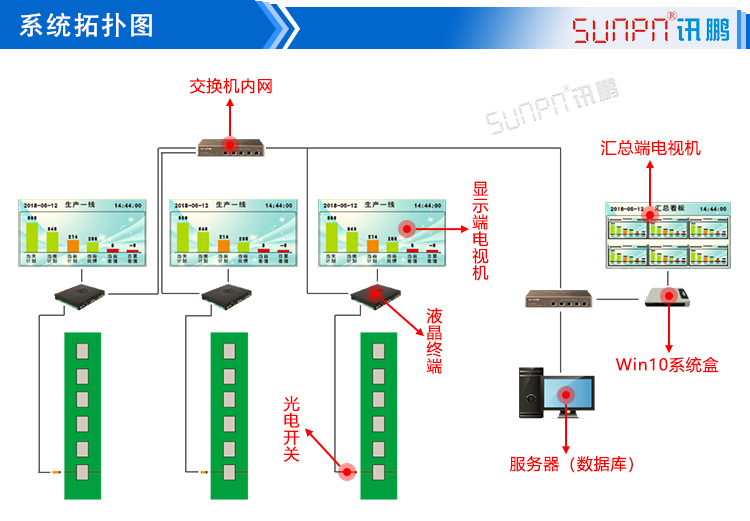

车间目视化LCD电子看板系统拓扑图

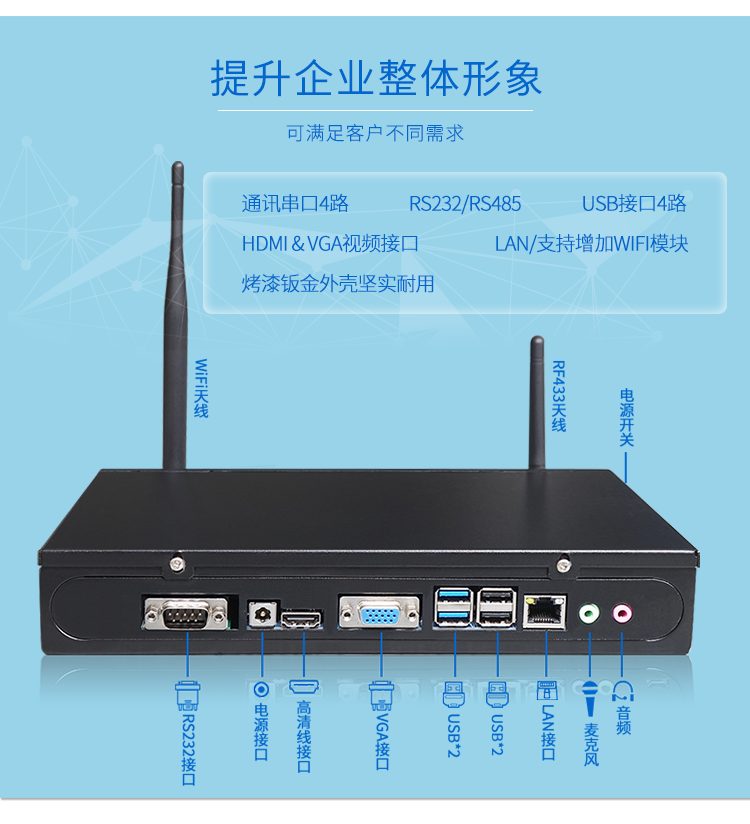

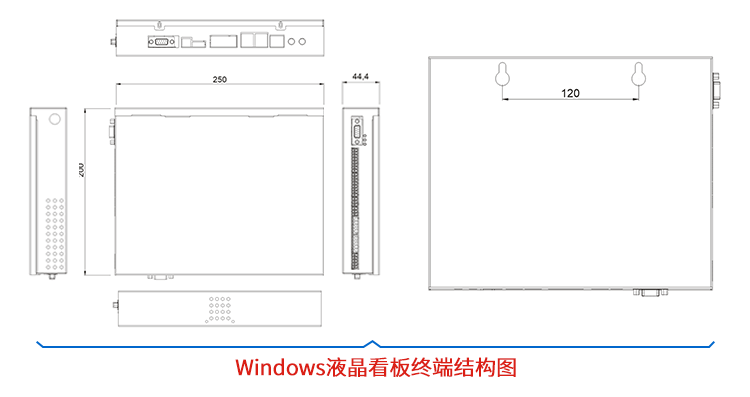

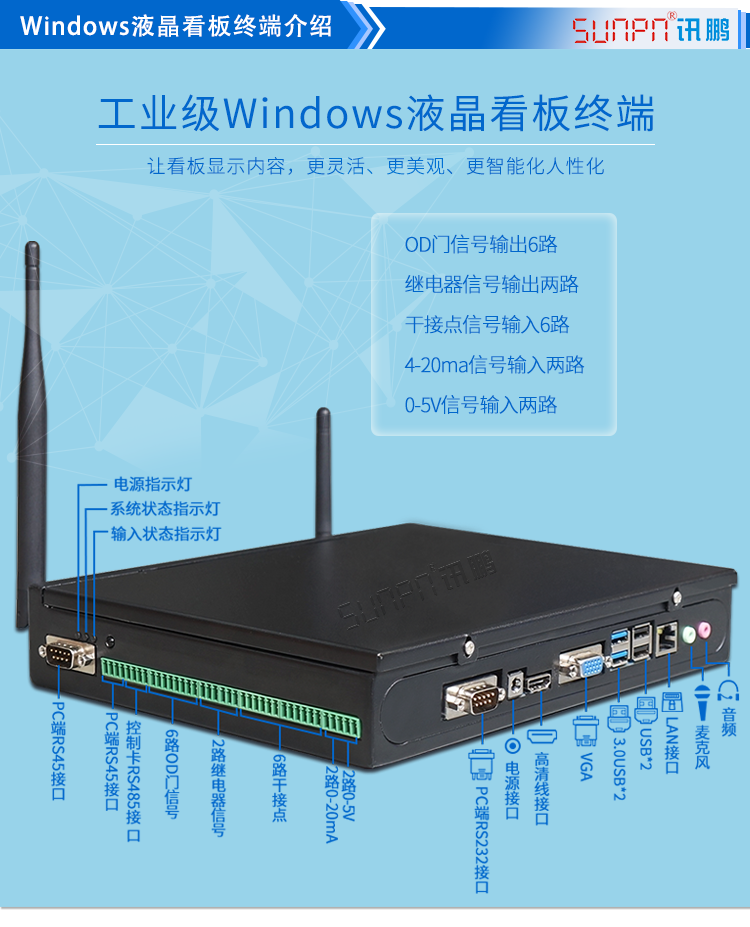

车间目视化LCD电子看板控制终端介绍

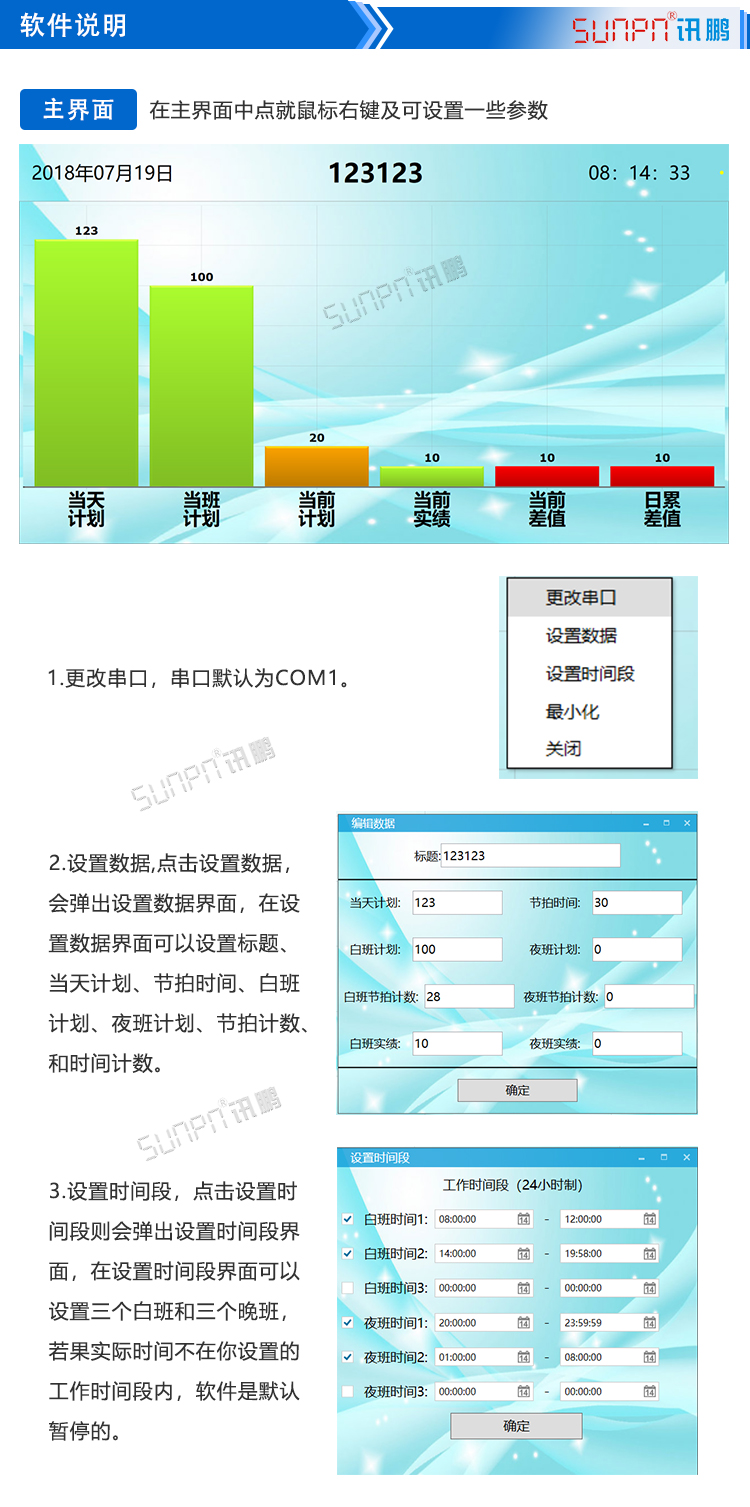

车间目视化LCD电子看板软件后台设置

1.更改串口，串口默认为COM1。

2.设置数据,点击设置数据，会弹出设置数据界面，在设置数据界面可以设置标题、当天计划、节拍时间、白班计划、夜班计划、节拍计数、和时间计数。

3.设置时间段，点击设置时间段则会弹出设置时间段界面，在设置时间段界面可以设置三个白班和三个晚班，若果实际时间不在你设置的工作时间段内，软件是默认暂停的。

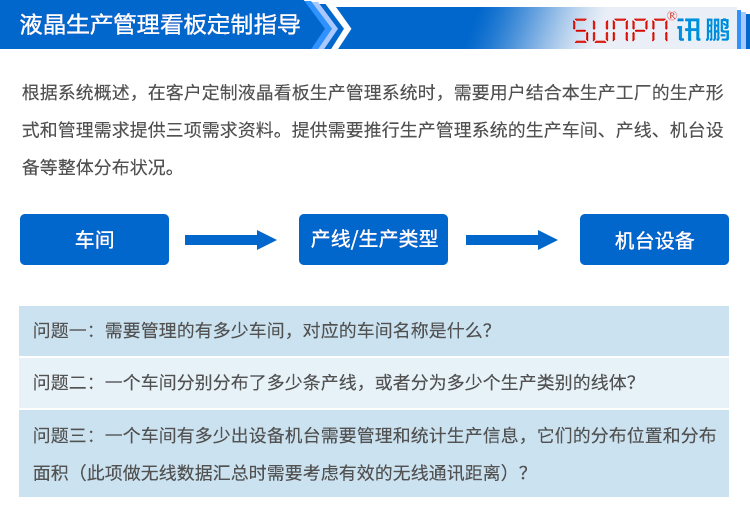

车间目视化LCD电子看板定制指导

根据系统概述，在客户定制液晶看板生产管理系统时，需要客户结合本生产工厂的生产形式和管理需求提供三项需求资料。

一、提供需要推行生产管理系统的生产车间、产线、机台设备、等整体分布状况。

问题：1、需要管理的有多少车间，对应的车间名称是什么？

      2、一个车间分别分布了多少条产线，或者分为多少个生产类别的线体？

      3、一个车间有多少设备机台需要管理和统计生产信息。它们的分布位置和分布面积（此项再做无线数据汇总时需要考虑有效的无线通讯距离）？

这将是围绕着生产现场看板来延伸的一套硬件和软件结合的电子看板生产管理系统。

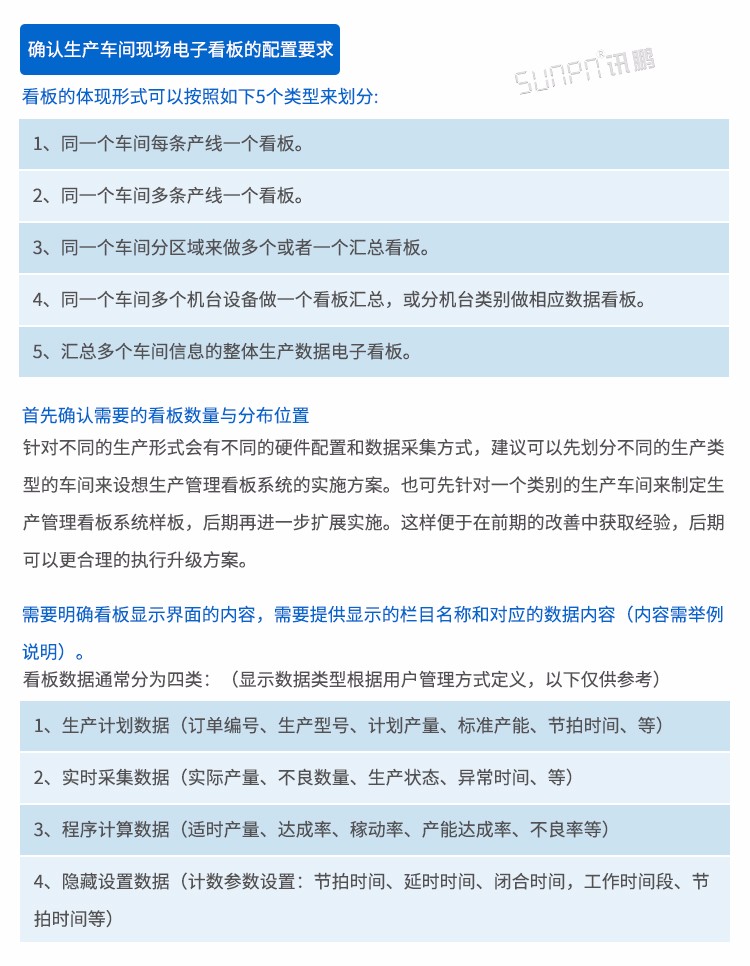

二、确认生产车间现场电子看板的配置要求。

  看板的体现形式可以按照如下5个类型来划分。

  1、同一个车间每条产线一个看板。

  2、同一个车间多条产线一个看板。

  3、同一个车间分区域来做多个或者一个汇总看板。

  4、同一个车间多个机台设备做一个看板汇总，或分机台类别做相应数据看板。

  5、汇总多个车间信息的整体生产数据电子看板。

* 首先确认需要的看板数量与分布位置。

针对不同的生产形式会有不同的硬件配置和数据采集方式，建议可以先划分不同的生产类型的车间来设想生产管理看板系统的实施方案。也可先针对一个类别的生产车间来制定生产管理看板系统样板，后期再进一步扩展实施。这样便于在前期的改善中获取经验，后期可以更合理的执行升级方案。

* 需要明确看板显示界面的内容，需要提供显示的栏目名称和对应的数据内容（内容需举例说明）。

看板数据通常分为四类：（显示数据类型根据用户管理方式定义，以下仅供参考）

1、生产计划数据（订单编号、生产型号、计划产量、标准产能、节拍时间、等）

2、实时采集数据（实际产量、不良数量、生产状态、异常时间、等）

3、程序计算数据（适时产量、达成率、稼动率、产能达成率、不良率等）

4、隐藏设置数据（计数参数设置：节拍时间、延时时间、闭合时间，工作时间段、节拍时间等）

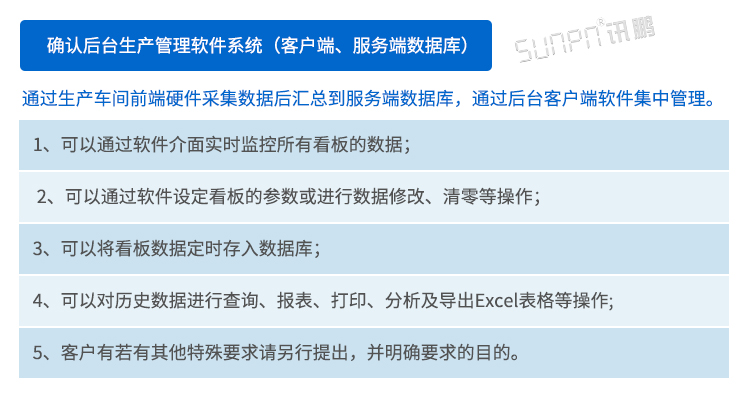

三、确认后台生产管理软件系统（客户端、服务端数据库）

*  通过生产车间前端硬件采集数据后汇总到服务端数据库，通过后台客户端软件集中管理。

  1、可以通过软件介面实时监控所有看板的数据；

  2、可以通过软件设定看板的参数或进行数据修改、清零等操作；

  3、可以将看板数据定时存入数据库；

  4、可以对历史数据进行查询、报表、打印、分析及导出Excel表格等操作。

  5、客户有若有其他特殊要求请另行提出，并明确要求的目的。

车间目视化LCD电子看板现场案例展示

车间目视化LCD电子看板现场应用场景
