如今，绿色制造是全球制造业的升级主题，新能源使用率逐渐提高，作为新能源的排头兵，新能源汽车的崛起已是大势所趋。新能源汽车的动力供给——充电桩，同样前景光明。

       北京，国之心脏，在国家大力推进新能源汽车发展进程中，起到了至关重要的作用。作为新能源汽车推广的重点城市之一，鉴于政策与市场的协同发展，北京坚持了纯电动路线。2017年北京市新能源汽车发展的数量接近16万辆。其中，私人汽车超过了11万辆，租赁汽车1.56万辆。在北京也汇集一大批优秀的新能源汽车及相关企业，包括整车、动力驱动系统、电池及材料、充电、互联网服务等。

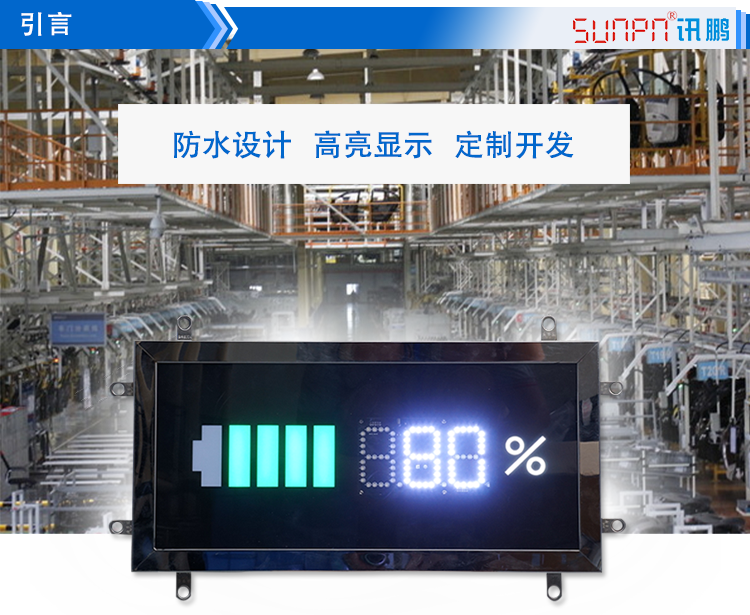

       实际上，当前国内充电桩保有量远远满足不了新能源汽车的增长需求，充电桩市场需求缺口巨大，这也为自动化行业带来了新机遇。不过在充电桩的建设中，还有一个问题不容忽视，那就是因为充电桩一般都不会很高，而且显示屏也比较小，这样就导致用户在充电时不容易看到自己爱车的充电情况。讯鹏科技研发的充电桩充电进度通讯屏便应运而生，这款通讯屏采用户外防水设计，高亮灯板与背光显示，能在户外强光的环境下有很好的显示表现。充电桩充电进度通讯屏的数据通过接收设备的485通讯信号实时显示，采用工业通用MODBUS通讯协议。充电桩充电进度通讯屏的使用能给用户带来更智能化、人性化的服务。给实施企业带来更大的竞争优势。

充电桩充电进度通讯屏功能说明

1.产品通过485通讯、MODBUS协议实时修改数据。

2.电池背光根据数据显示相应的进度。

3.充电桩充电进度通讯屏采用镶嵌安装，电源线及通讯线在屏后出线。户外防水设计。

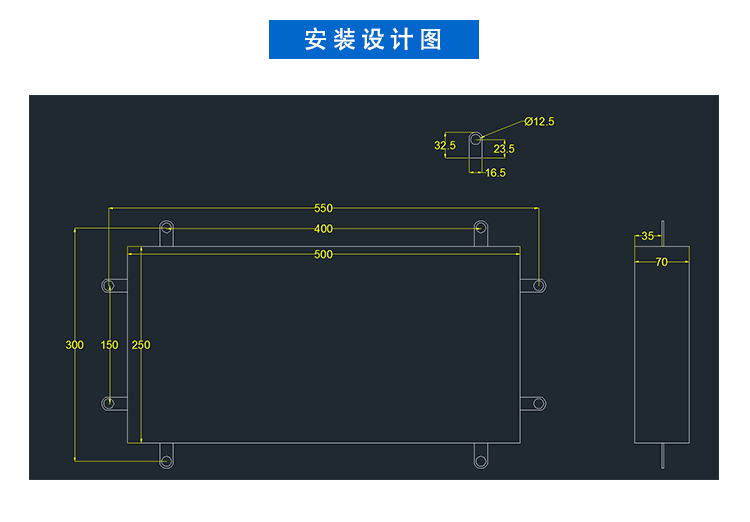

充电桩充电进度通讯屏安装设计图

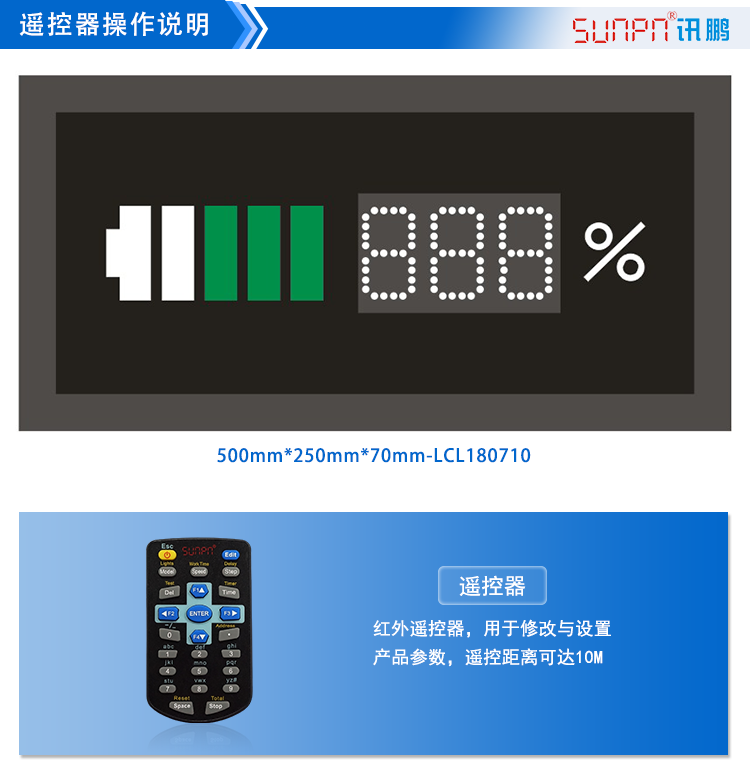

充电桩充电进度通讯屏遥控器操作说明

一、编辑数据

1、按【Edit】键进入数据编辑，光标闪烁

2、光标闪烁栏处，按【数字】键输入相应数据

3、按【ENTER】键，数据保存并退出

4、按【Esc】键，取消本次操作并退出

二、软关机

1、按【ESC】键进入软关机，屏幕不显示

2、再按【ESC】键，屏幕恢复正常显示

三、设置本机ID

1、按【Esc】键进入软关机，屏幕不显示

2、按【.】键进入本机ID设置状态，光标闪烁

3、光标闪烁栏处，按【数字】键输入相应数据

4、按【ENTER】键，数据保存并退出

5、按【Esc】键，取消本次操作并退出

注：本机ID设置范围1—255

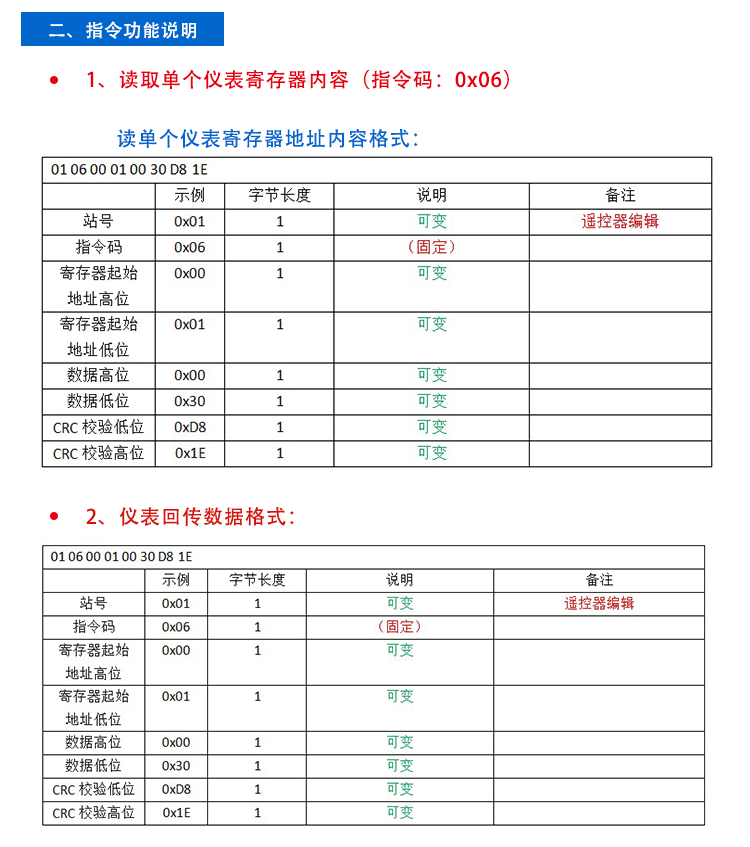

充电桩充电进度通讯屏通讯协议

通讯协议

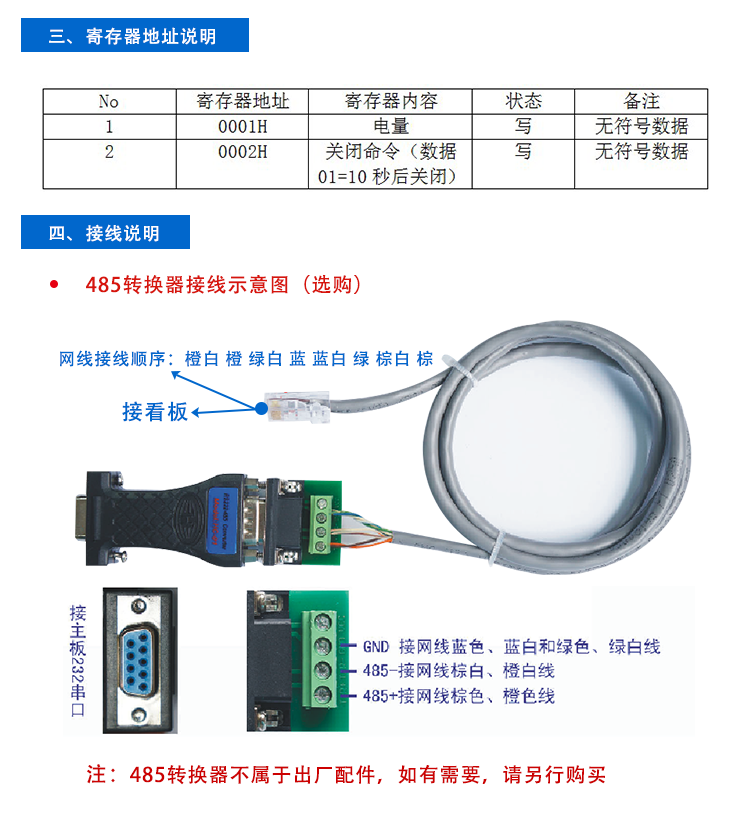

1．通讯接口电气标准: 通讯接口符合RS-232  RS--485国际标准。

2. 通讯协议:采用MODBUS通讯协议RTU模式。

3．通讯格式约定:

（1）通信速率: 9600 bps

（2）RTU数据格式。

（3）字符格式为10位：

a.数据位：8 bit;

b.起始位：1 bit;

c.停止位：1 bit;

d.无奇偶校验位
