中精集团安灯系统报警电子看板
Time: 2015-07-27 Category: 安灯系统



    中精集团有限公司是一家集高新产品研发、生产加工、进出口贸易、汽车整车销售为一体的多元化经营的集团公司。现有员工500余人,总资产3亿元人民币;旗下拥用浙江中精汽车部件有限公司、浙江中南汽车贸易有限公司、瑞安鑫达金属材料贸易有限公司、浙江中精进出口贸易有限公司、瑞荣标准件有限公司、浙江宇宙智能设备有限公司、中精集团有限公司上海分公司。

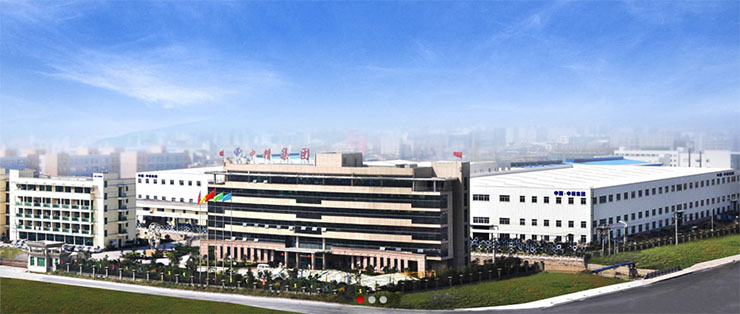

    集团总部座落于浙江省瑞安市塘下镇曙光一路69号,地处浙江省瑞安市国际汽摩配产业园区,毗邻104国道,距高速出口800米,距温州机场20公里,交通便利,环境优美,公司厂房占地面积108亩,建筑面积58000平方米,同时在国内各地建立了立体销售服务配套网络。

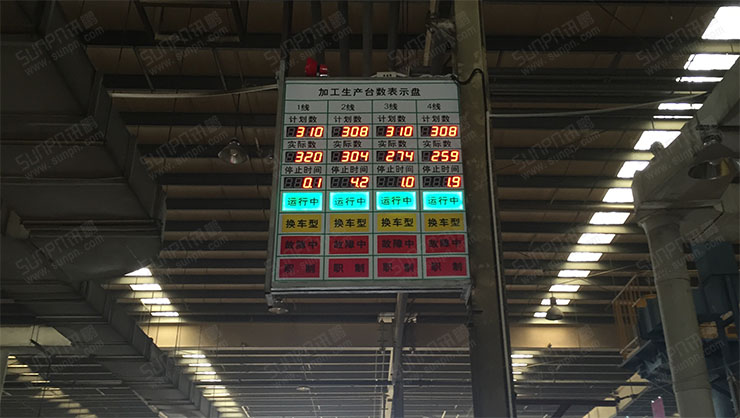

    讯鹏为中精集团定制的安灯报警看板为LED不锈钢边框双面同步显示看板,内容包含生产数据与各机械设备的运行状态信息,为管理人员提供更直接和准确的生产现状信息,更重要的是让机械维护人员更快速的了解各工位设备的运行状况,从而更快速的为生产人员解除故障,实现跨部门的无间合作,为公司节省资源和提高生产效率。

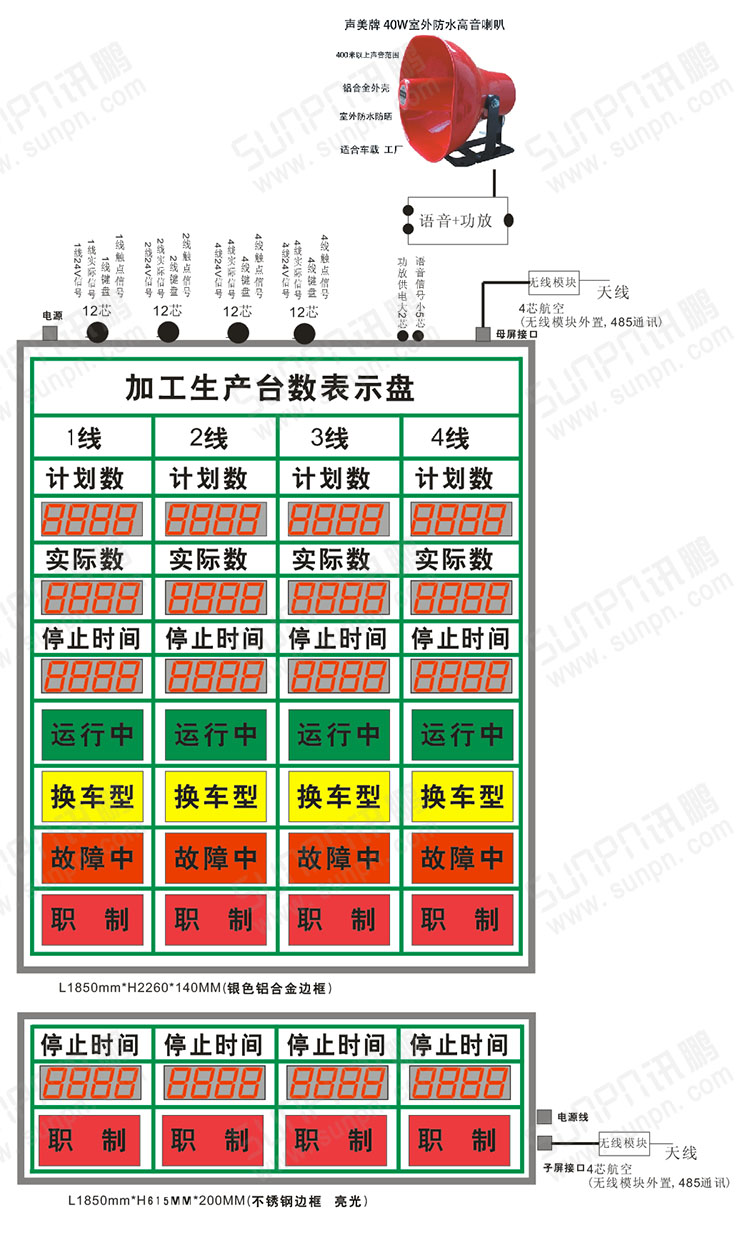

安灯看板设计图


材质

1.边框:铝合金边框14CM(两个边框合起来)颜色:银色

2.小屏:采用不锈钢边框(厚:200MM)

3.安装:角铁安装(固定在显示屏的两侧)

4.面板:LOGO户外高清写真的字体

5.背光:采用灯箱片(实际图片参考)讯鹏工艺

6.键盘,4条带三芯线

7.计划数,实际数,停止时间,数码管显示3寸管显示红色。

8.运行中,换车型,故障中,职制等采用灯箱片。

功能

1.计划数:机台小键盘输入(4台机,4个小键盘)设置计划数产量“1-9999”任意输入,(假如:1线计划停机,设备给一个24V电流信号给看板,计划数一栏显示“-”,实际数,停机时间,运行中,换车型,故障中,职制等系统关闭(不上电)

2.实际数:实际计数设备给一个触点信号(什么信号控制)来计数,闭合一次实际数加一,实际清零采用

3.停止时间:累加换车型与故障时间,比如:换车型 30分钟,故障中15.8分钟,累加起来的时间“045.8"分钟,0.8分钟表示48秒(触点信号累加时间)

4.运行中:机台触点信号给到电子看板,运行中显示绿色灯光(工艺采用背光)参考工艺

5.换车型:机台触点信号(挡位指向换车型)看板换车型亮起来(黄色),停止时间开始累加换车型的时间。

6.故障中:机台触点信号(挡位指向故障中)看板换车型亮起来(红色),停止时间开始累加故障的时间,同时看板报警(声音报警,比如:“一线故障中”播报三次)

7.职止::机台触点信号(挡位指向职止)看板职止亮起来(粉红色)

8.看板清零:采用小键盘清零“实际数清零,停止时间清零(两项单独的清零)(说明书)。

9.看板采用布线方式。1线信号接口比如:计划数:(键盘),实际数:(触点信号),运行中(触点信号),换车型(触点信号)故障中(触点信号),职制(触点信号)计划关机(24V电流信号),每条线做三条线;计划关机24V电流信号一条,键盘一条信号线,(实际数,运行中,换车型,故障中,职制)触点一条6芯线
