    讯鹏安灯系统(ANDON)是一个面向制造业生产现场,快速联络生产、物料、维修、主管等部门以满足生产线需求,实时掌控和管理生产线状况的专门应用软硬件系统,实现生产透明管理。它是精益制造执行中的一个核心工具,也是MES制造执行系统中重要的组成部分。


管理中普遍存在的问题

1. 整体生产效率低下,现场管理无从下手;

2. 生产线瓶颈不能及时处理解决,在制品堆积严重;

3. 可控性差,对加工进度的掌握不精确,生产现场状态监控能力不足;

4. 设备故障无法及时处理响应,造成等待浪费,设备综合效率低下;

5. 物料短缺无法及时相应,影响时间损失;

6. 生产异常无法及时发现,异常数据无法记录统计,无法快速响应解决;

7. 损失时间难于统计,影响生产效率 及科学绩效评估 ;

8. 经营数据的分析和统计无法做到准确及时,难以挖掘出有价值的信息以指导未来生产计划。

   这些问题削弱了管理人员对生产的预测、控制及应变能力,已越来越难以应付定单规格多,且交货期短的市场要求。这时我们非常有必要借助些工具来辅助解决这些问题。


安灯系统作用

①、可视化

    报警信息、响应时长、解决时长、声光报警

②、团队合作

    作业呼叫、物料呼叫质量呼叫、设备呼叫、安全呼叫、即时通知,提升相应部门响应效率和解决效率

③、决策依据

    报警时间统计,设备利用率,产线机台大数据分析


讯鹏Andon5大优势

1、提升生产效率

加强工厂车间生产过程的管理,信息传递做到快捷化,工序过程透明化,提高生产组织效率。

2、目视化管理

相关信息做到目视化,声光报警,通知方式多样 (同步看板、微信、安卓APP、邮件、短信、智能手表),根据企业实际情况定制开发。

3、优化管理体系

当跟不上生产节拍或有非标准的状况产生时,寻求帮助。使操作过程能够防止缺陷产生或流入下一道工序。异常信息即时反馈、超过异常处理时间,事件升级机制,提高问题改善和闭环能力。

4、加强部门协同

加强企业内部协同,问题第一时间反馈到责任部门,促使解决问题流程的实施及现场管理组体系的完善。

5、促进持续改善

对工序作业、设备状态、质量问题、供应物料情况等过程进行统计分析、报表生成,对实时采集的现场生产状况数据进行处理、存储与管理,为生产管理的分析和后期的持续改善提供依据。


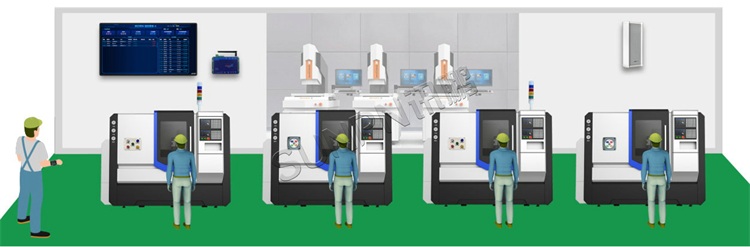

安灯系统介绍

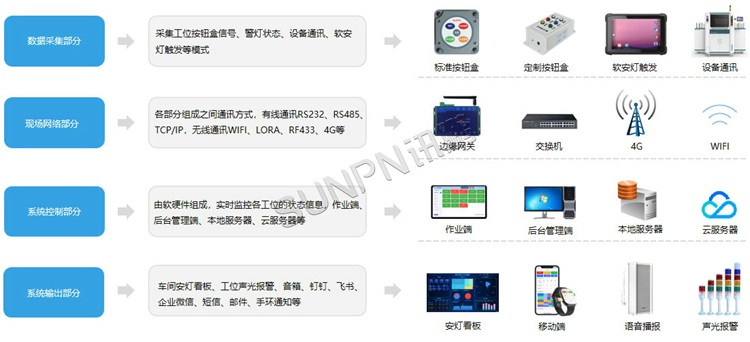

讯鹏Andon系统的组成可分为数据采集、系统控制、系统输出和现场网络四个部分

安灯系统组成

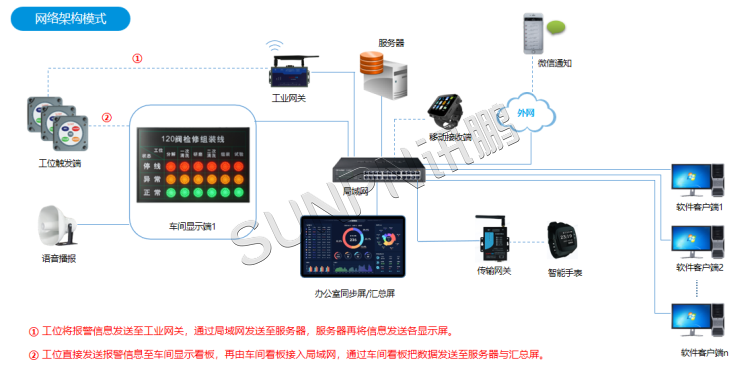

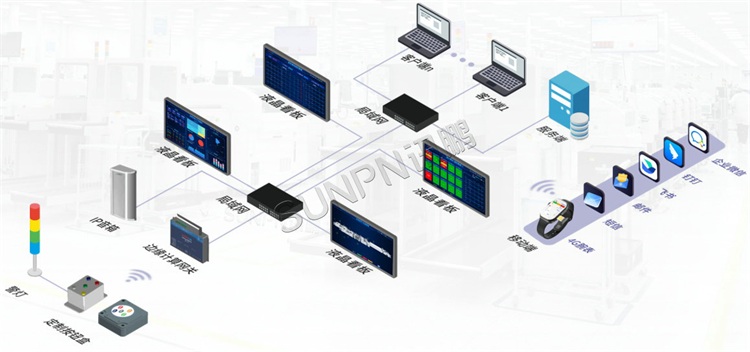

安灯系统网络架构示意图

安灯系统网络架构图



Andon系统实现流程

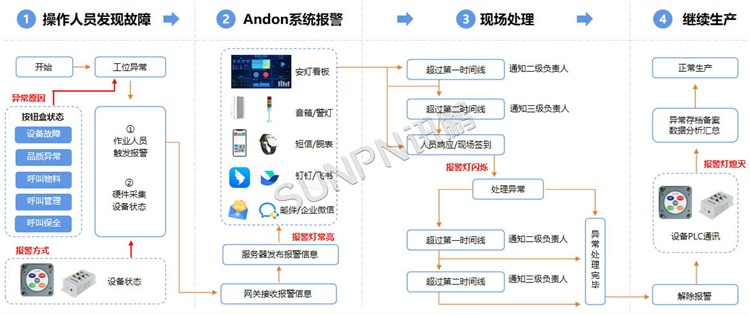

安灯系统的流程包括发现故障、报警、现场处理、继续生产四大模块。

安灯系统实现流程

Andon系统架构


A车间显示接收

安灯系统架构

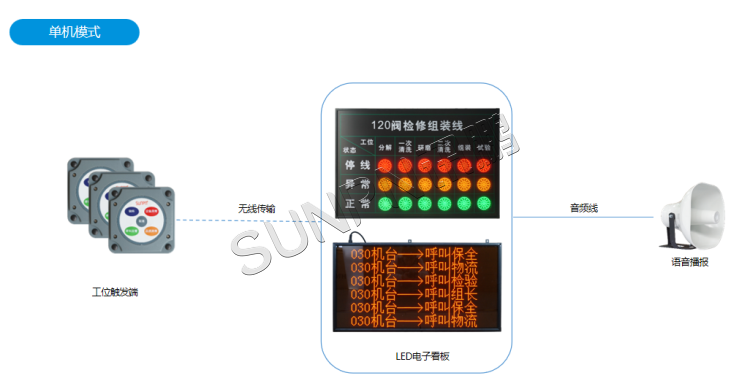

    单机版安灯系统是最简单的一种安灯报警,他只由工位触发硬件(标准按钮盒、定制按钮盒、MES工位机等)、显示看板(液晶看板、点阵看板、指示灯看板、背光雕刻看板)和音频输出设备组成。


B办公室同步显示接收

安灯系统架构


     办公室同步显示安灯系统是当车间触发报警时,办公室显示屏会同步显示报警信息,可开发软件记录报警数据和生产Excel报表。工位触发信息有3种接收方式,可任选一种。安灯系统软件由客户端设置数据保存与导出报表参数。

① 工位将报警信息发送至RF433转TCP/IP模板,接入局域网,再通过局域网发送至各显示屏与服务器。

② 工位直接发送报警信息至车间显示看板,再由车间看板接入局域网,通过车间看板把数据发送至显示屏与服务器。


C微信公众号接收

安灯系统微信公众号接收


    当接收报警方式改为微信公众号时,呼叫通知将通过微信服务器实时发送至对应人员手机端。实现修理、组长、仓库运输等协助人员移动办公。


D安卓APP接收

安灯系统APP接收


    当接收报警方式改为安卓APP时,呼叫通知将通过外网实时发送至对应人员手机端。实现修理、组长、仓库运输等协助人员移动办公。


E智能手表接收

安灯智能手表接收


    通过手环接收信息的安灯系统办公室同步显示接收方式基本一致,只是用手环接收安灯信息代替了办公室同步显示看板。令信息传输更直接便捷。


安灯(Andon)系统硬件介绍

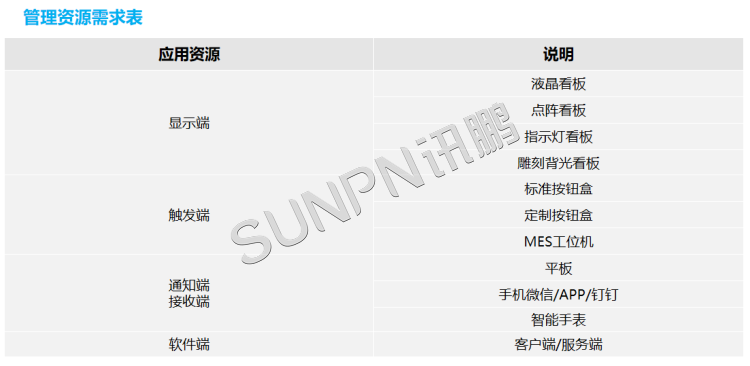

管理资源需求表

安灯硬件介绍

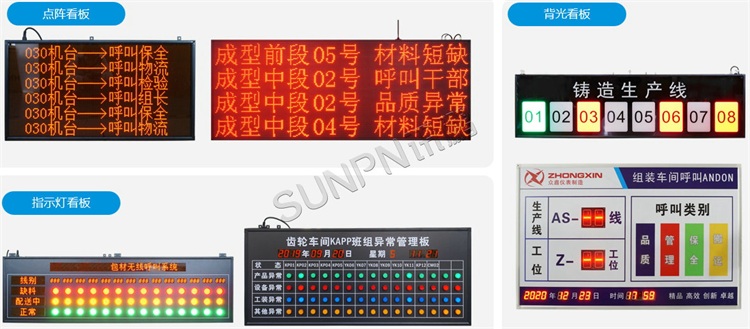

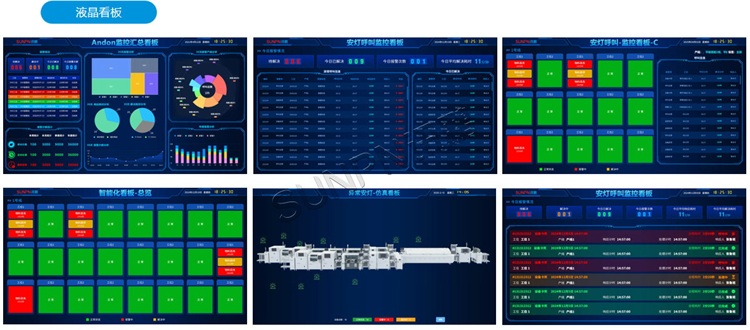

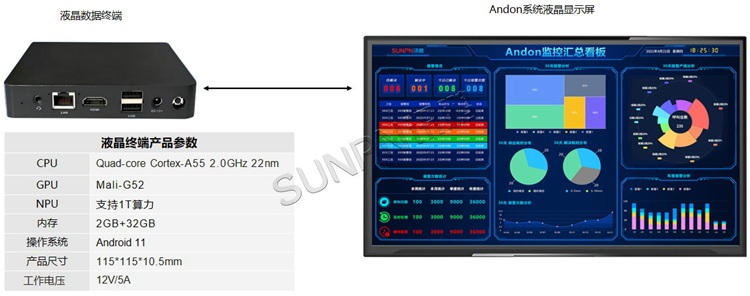

液晶看板——显示内容更灵活、美观时尚、更智能化人性化

安灯液晶看板


点阵看板

安灯点阵看板


指示灯看板

安灯指示灯看板


雕刻背光看板

安灯雕刻背光看板

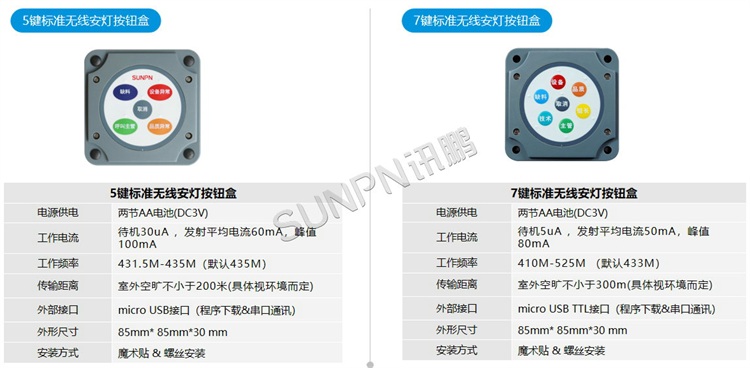

标准无线安灯按钮盒

    SP-AD433A是讯鹏科技自主研发的一款工业级无线呼叫终端,产品采用GFSK调频技术,信号覆盖范围广、稳定性强;通讯采用双向通讯,并带LED状态指示灯,可确保信号正确到达;在功耗方面做了专门的优化设计,两节AA电池通常可使用2-5年;产品可广泛应用于工业呼叫现场,安灯系统等领域。

标准无线安灯按钮盒

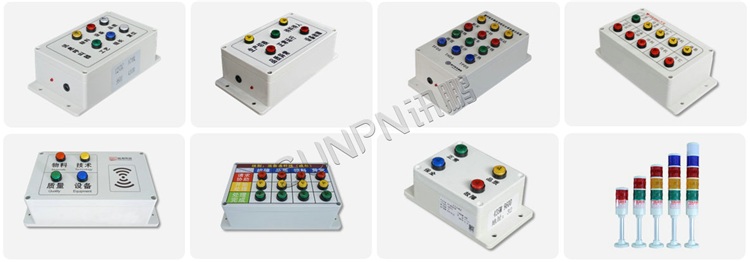

定制安灯按钮盒

    讯鹏定制安灯按钮盒是采用塑料外壳,内置控制卡与有线或无线通讯模块,由按钮触发报警,发送至显示看板和软件后台,顶部文字采用UV打印,美观耐用。电源方面一般采用适配器外部供电,按钮方案具有定制生产的灵活性,又可完美的实现无线、有线、RS485、TCP/IP等连接方式。并可扩展计数、刷卡等数据采集。满足大部分安灯系统与生产管理看板数据采集需求。

定制安灯按钮盒

定制安灯按钮盒

定制无线安灯按钮盒


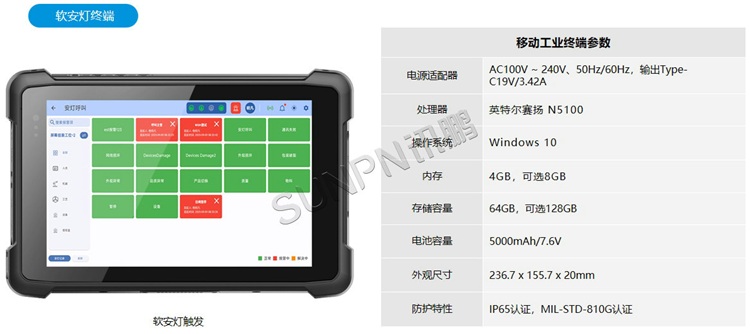

工位终端

    讯鹏科技自主研发的SP-GWJ100A智能MES工位终端,采用业内工业级嵌入式结构,将数据的采集、传输、处理与显示做了专业的一体化设计。产品集呼叫、扫码、读卡、输入/输出、AD采集、RS485、无线通讯等功能于一体,可作为主机,将数据显示在本机屏幕;也可作为终端,将数据上传到电脑、服务器。

无线安灯系统mes工位机


办公室同步LED电子看板

无线LED安灯看板

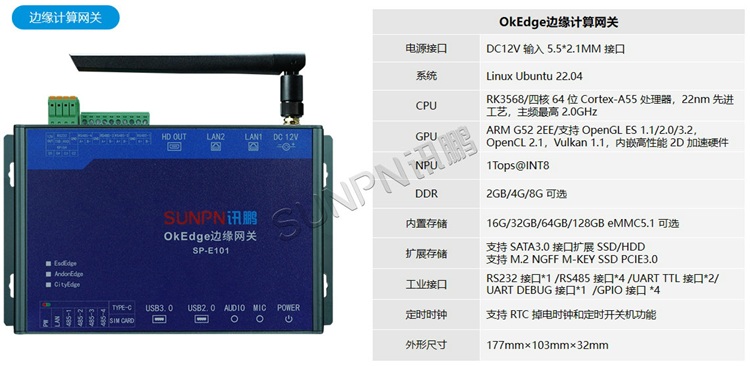

网络通讯提示

无线安灯系统网络通讯提示

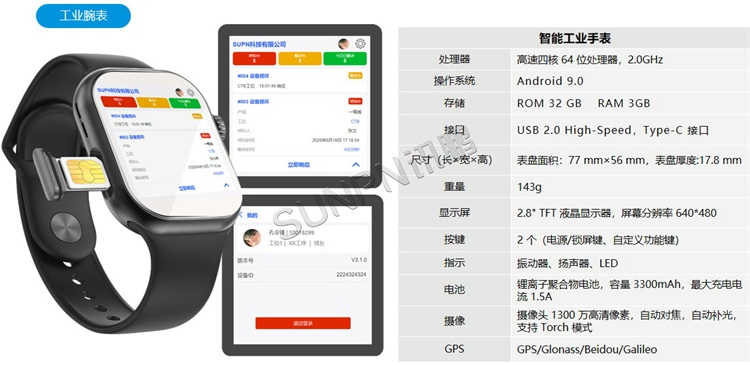

智能手表

无线安灯系统配件智能手表


Andon系统软件介绍

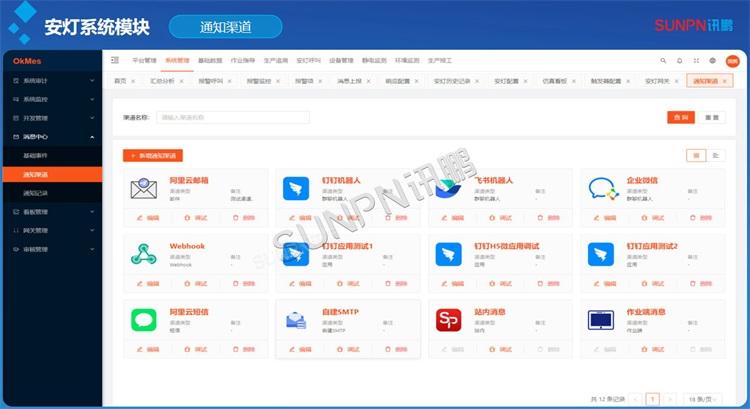

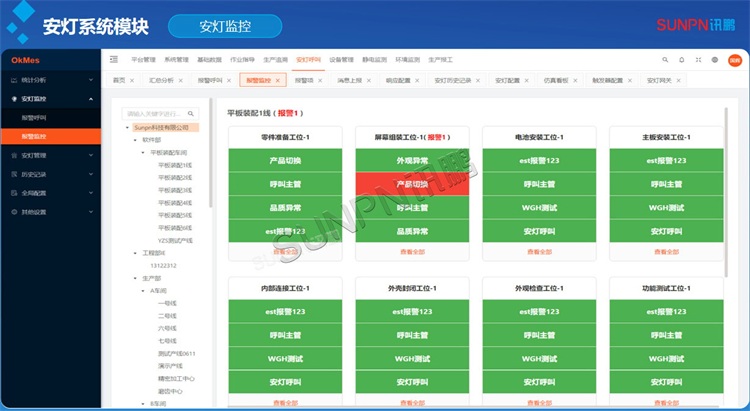

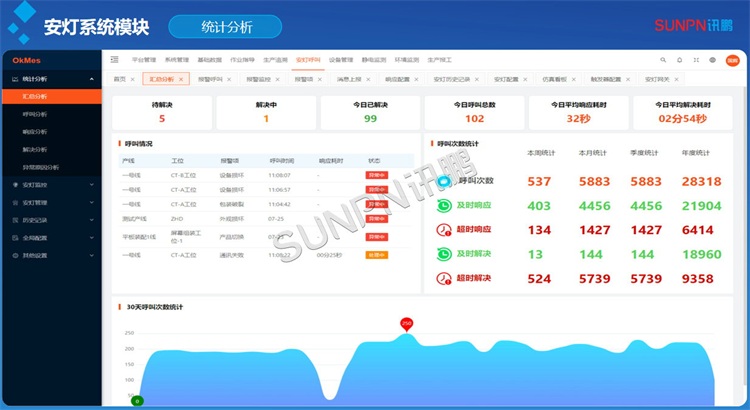

     安灯系统是一款与硬件相结合,实时了解机台与工位状态,让异常的信息得到快速、高效的解决的系统软件,同时记录每次异常报警的种类、响应时间和处理问题用时,提供改善生产管理和人员考核的数据参考,实现透明、快速的生产管理体制,提升协调能力,加快响应速度,节省企业资源。

Andon系统软件介绍


安灯系统服务端与客户端登录设置

安灯系统服务端与客户端登录设置

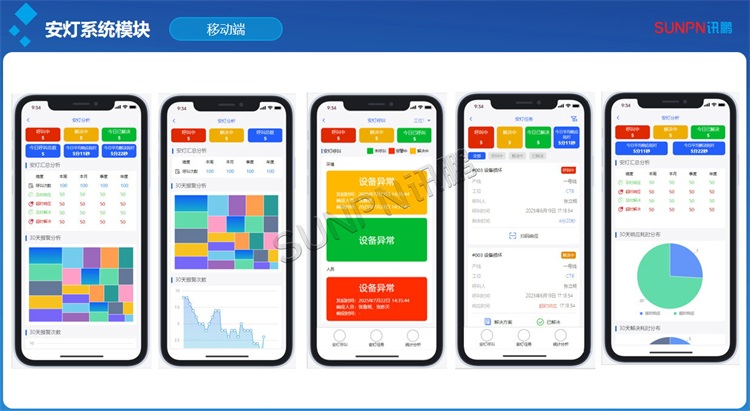

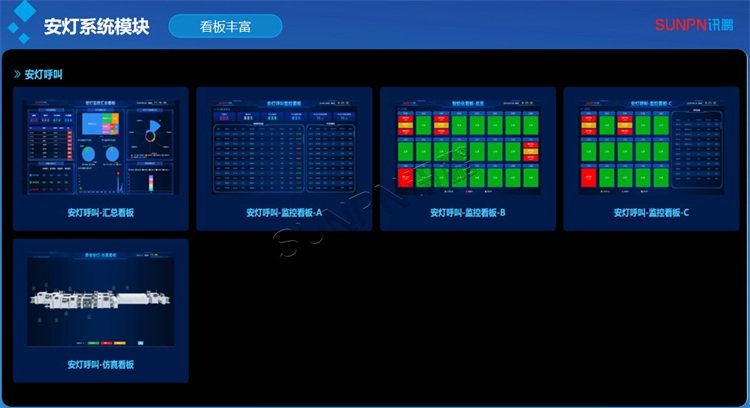

安灯系统看板软件客户端界面

安灯系统看板软件客户端界面


安灯系统看板软件显示端界面

安灯系统看板软件显示端界面

安灯系统看板软件显示端界面


安灯系统网页版客户端界面

安灯系统网页版客户端界面

安灯系统网页版客户端界面


安灯系统液晶看板显示端界面

安灯系统液晶看板显示端界面


安灯系统液晶看板显示端界面支持定制

安灯系统液晶看板显示端界面支持定制

安灯系统液晶看板显示端界面支持定制


无线安灯看板系统定制指导

1、请确认报警工位数量,报警工位的分布情况和厂区面积范围,用来判断无线距离的长度与整体的网络架构方案。

* 报警状态汇总显示屏到无线报警端的距离,

* 如果两者有跨区域,确认报警发送和接收端是不是在一个局域网内。

2、报警类型的名称,请确认具体的名称。需要设计按钮盒效果图纸时用到。

* 标准版的无线报警按钮盒为4种类型报警状态。(优点:性价比高,无线性能稳定。缺点:无法接警灯,报警类型有限制,无法扩展其他信号接口。)

* 定制版的无线报警按钮盒为适用大部分用户需求,(优点:可外接柱形报警灯、可扩展外接传感器等计数信号,适用范围广泛。缺点:性价比低于标准版安灯报警盒。)

3、报警按钮盒是否需要加装柱形警灯或配置蜂鸣器。

* 单色(红)         * 双色(红绿)     * 三色(红黄绿)   * 四色(红黄绿蓝)

* 五色(红光绿蓝白) * 小功率蜂鸣器     * 大功率蜂鸣器

4、报警状态汇总显示屏的定制要求,请提供看板样式的要求草图,可以是手绘版拍照。可以参考现有案例提出定制要求。

* 安灯状态汇总显示方案有:

LED指示灯状态体现(优点:直观、简洁、性价比优、节省空间)、

LED点阵屏文字体现(优点:文字描述、可切换显示、多用途可以显示时间等数据、显示尺寸选择空间大灵活调整、性价比适中)

LCD液晶显示屏软件界面体现(优点:可满足的显示要求更多,图表 、数据、显示更细化、显示内容更丰富,直接接LCD显示器尺寸可选范围广,适用于需要带安灯系统后台管理的用户)

根据看板的安装条件,可提供尺寸大小要求,并与客服协商。

5、安灯报警信息的推送方式:

* 直接通过安灯看板展示

* 可外置语音报警喇叭,播报报警信息,或者通过提示音乐报警。(也可以支持提供音频信号输出,接用户自配的语音系统中)

* 可通过手机短信推送(需要带后台管理软件,并配置短信猫、需要安装SIM卡,会产生短信费用)

* 可通过微信端推送(需要带后台管理软件、需具备微信企业号、需有固定域名、综合性价比优)

6、是否需要提供安灯管理软件系统。

* 设置参数,添加报警工位、设置报警推送方式

* 现场报警数据的实时监控与提示。

* 历史报警数据的查询,查询条件:时间、报警类型等

* 报警数据报表汇总统计与追溯,支持定制报表格式

*  KPI考核数据参考,分析报警时长,响应时长、处理时长等

7、是否需要生产管理相关系统扩展。

*  生产管理看板系统,产量计数、设备状态与参数、生产数据计算和监控。

*  E-SOP电子作业指导书

*  仓库寻料报警系统

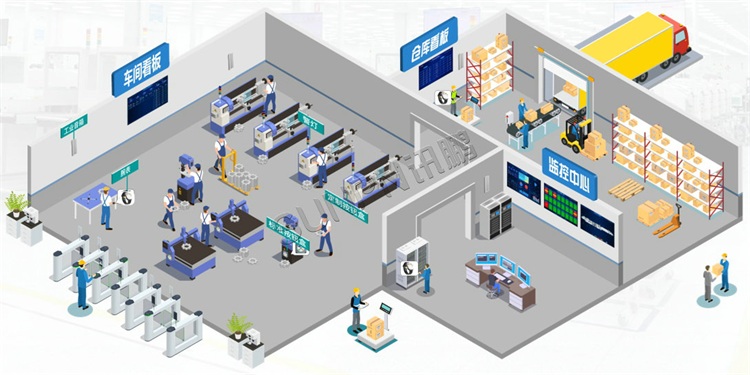

安灯系统应用场景

无线安灯系统应用场景

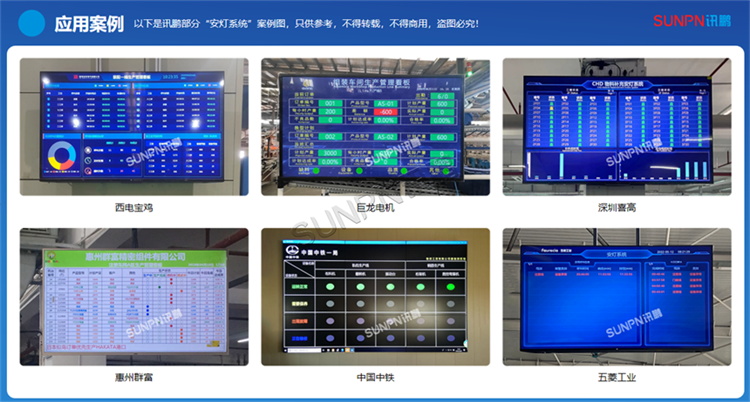

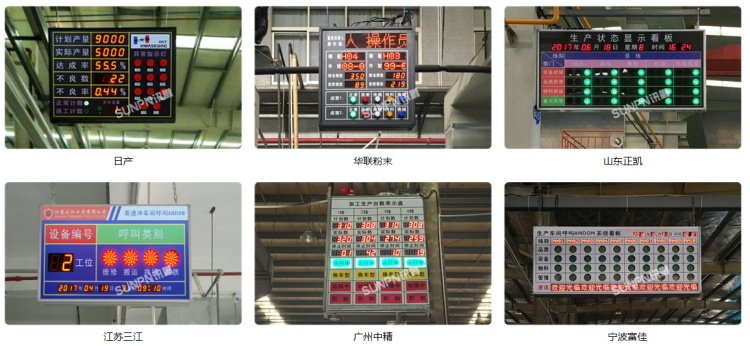

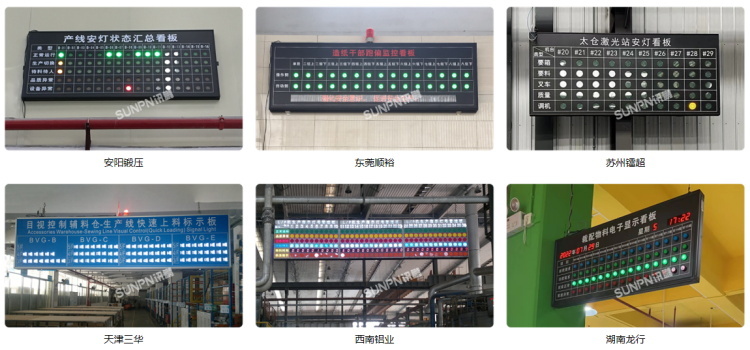

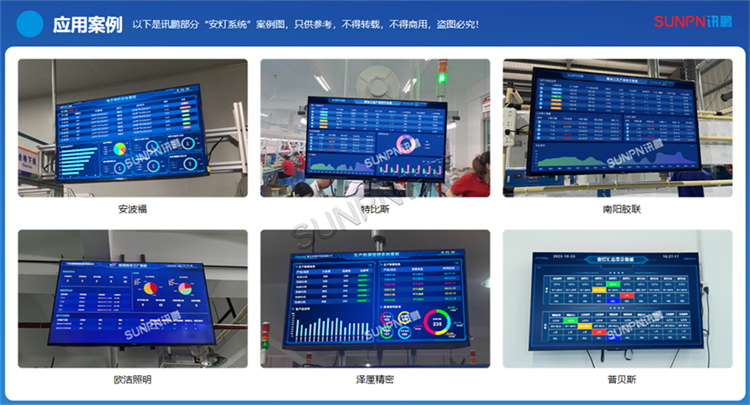

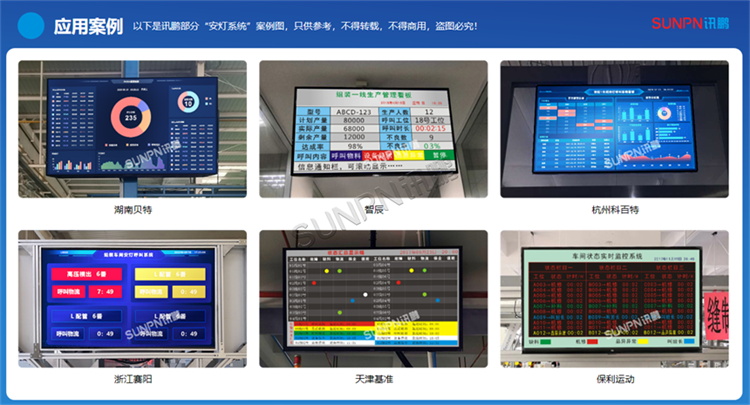

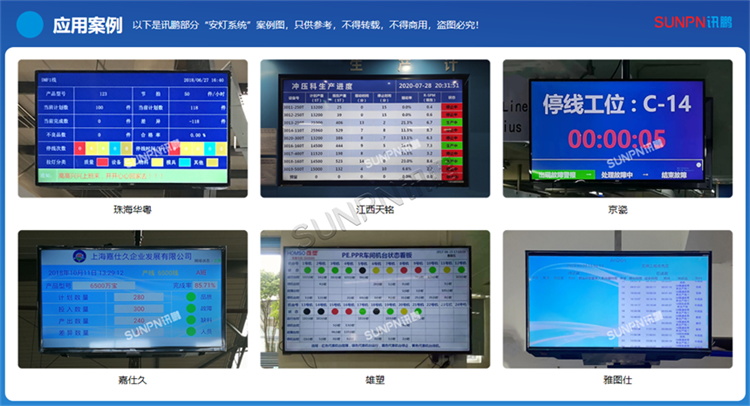

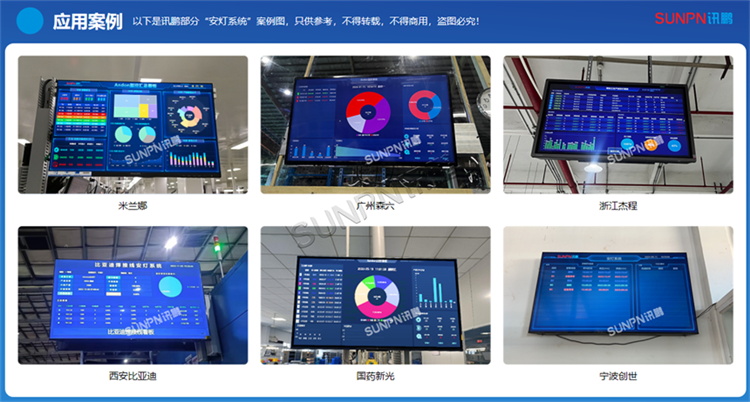

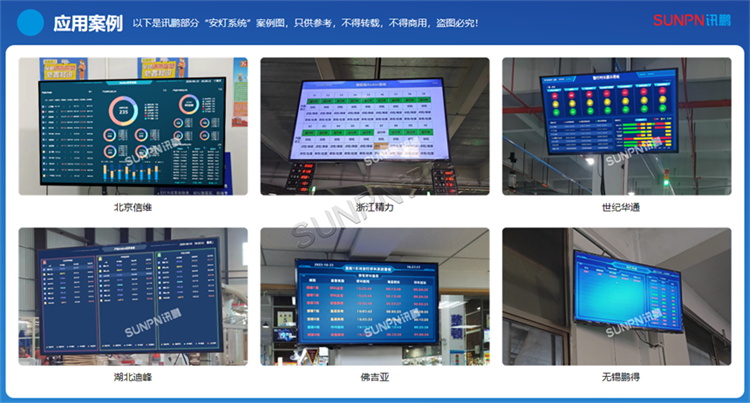

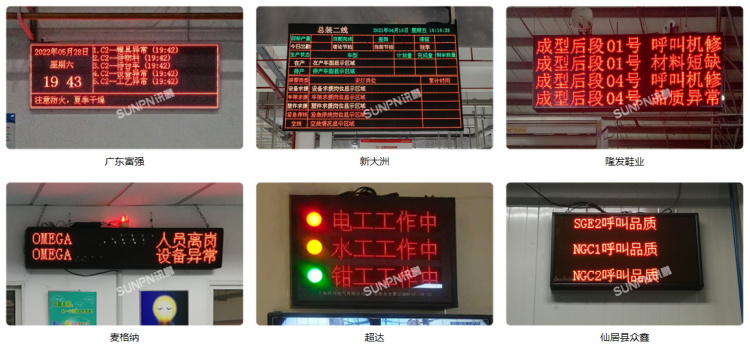

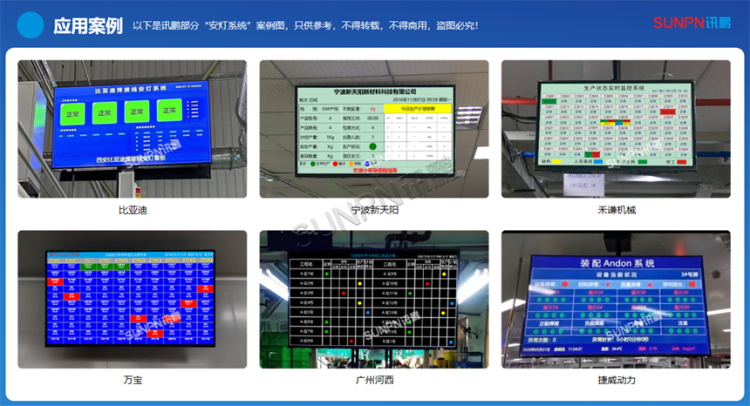

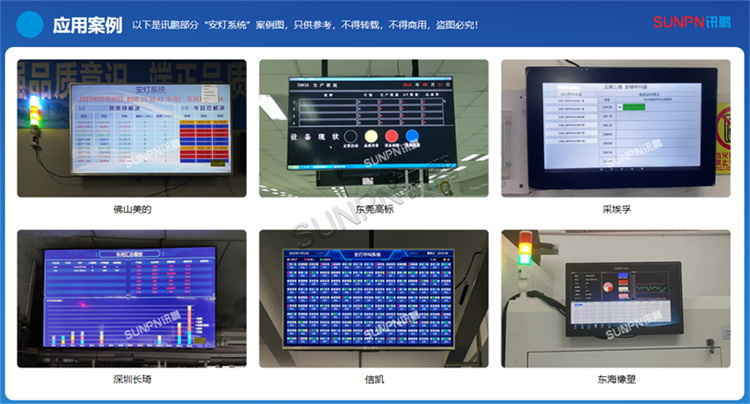

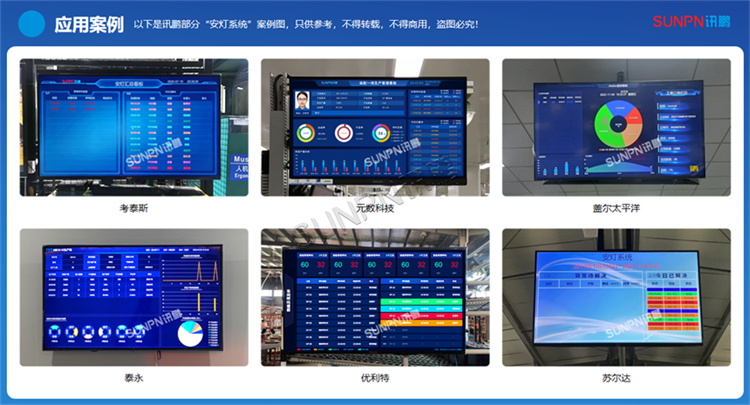

无线安灯系统现场案例

无线安灯系统现场案例


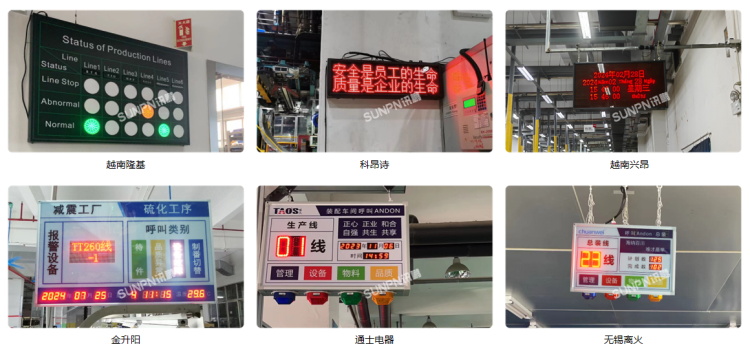

无线安灯看板定制参考

无线安灯看板定制参考无线安灯看板定制参考无线安灯看板定制参考
