安全度汛，是每一个水利工程全年的基本工作，同时也是重点工作。水库管理应该从依标管理、优化调度方案和落实应急保障体系三个方面加强运行管理，保障水库安全度汛。

       2019年汛期已经来临，水库管理单位一定要统一思想、提高认识，时刻绷紧安全这根弦；要层层压实工作责任，全面落实各项防汛措施及预警预案，做好全面检查，及时消除各类隐患，做到检查不留盲区、措施不走过场，全力确保汛期安全度汛。最后，希望水库管理单位在下一步工作中加强智能化建设，提升应急抢险能力。但光做思想工作还是不够，还是要借助一些智能技术的力量，让防汛工作变得更及时、更透明。

建立水库环境监控系统：实现形成水库水雨情动态监测网

       为提高水库防汛预警和调度的及时性和准确性，最大限度地发挥水利工程效益，减少灾害可能带来的损失，着手开展水库动态监控系统建设，建成水库动态监控站点，初步形成了水库水雨情动态监测网。

什么是水库环境监控系统?

水库环境监控系统具有：

1.对水库动态监管、信息查询、统计分析、预警预报等功能，预警预报系统是通过网络把采集的数据发送至各个防汛中心和公共场所的LED防汛预警显示屏。

2.可远程实时收集水库雨情、水位、水量、大坝安全性、水库图片等动态信息，

3.能加强水库运行状况的实时监测，强化突发险情的应对能力，提高预警水平和水库安全运行管理水平。

       同时，这套系统最关键的功能，就是它能预警，一旦降雨、水位超过警戒值，系统便会迅速报警，便于及时处理突发水情，成了保护群众生命财产安全的“守护神”。

防汛雨量通讯电子看板方案

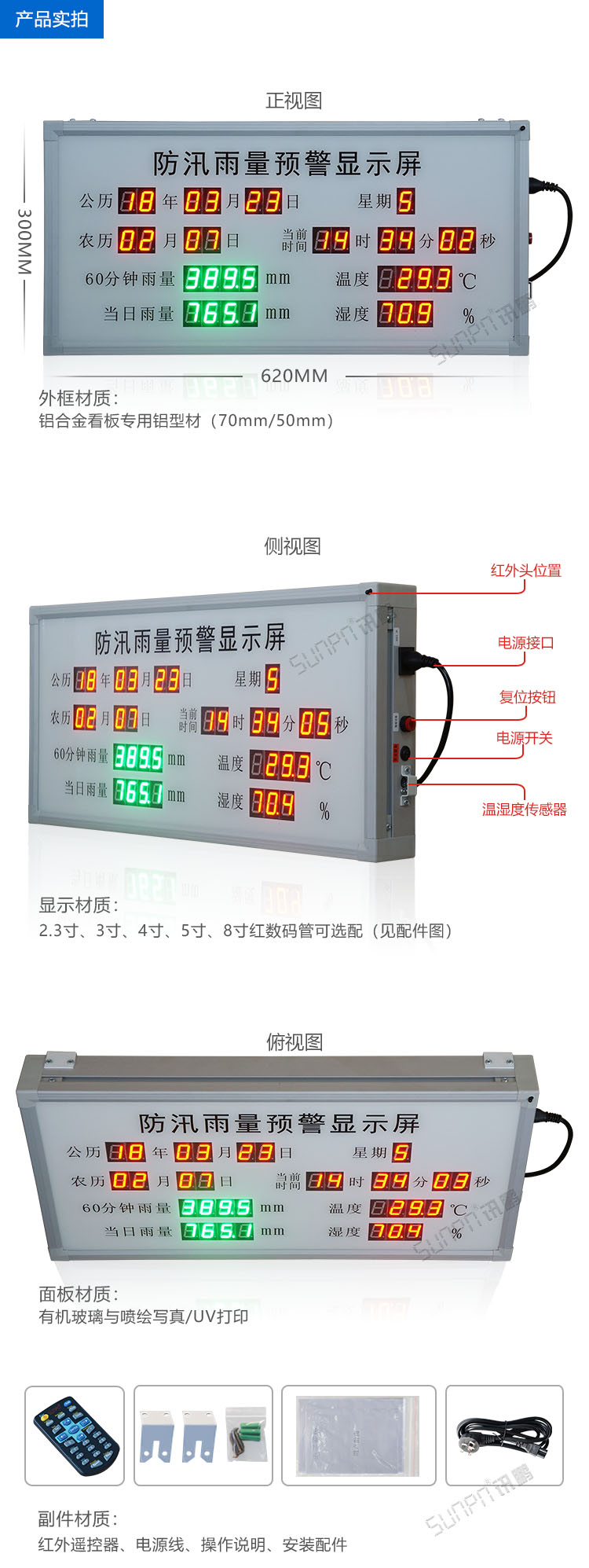

防汛雨量通讯电子看板产品实拍

防汛雨量通讯电子看板产品参数

电源供电：AC220V/50Hz

工作环境：温度 -10℃～40℃  相对湿度＜85%

产品功耗：整屏＜50W

产品寿命：平均使用寿命≥10W小时，MTBF≥20000小时

遥控距离：红外遥控≤10M

数据保存：断电数据保存长达7天

外框尺寸：620mm(宽)*300mm(高)*70mm(厚)单面显示（银色铝合金）（尺寸可按照要求定制）

安装方式：采用背叉式挂墙（客户可吊装/挂墙/台面方式安装）

出线方式：出线方式在屏体右侧上角，电源插头为三角国标

显示面板工艺：透明亚克力+uv打印

控制方式：25键遥控+无线RF通讯

数码管规格：1.0寸共阳单红数码管，1.0寸共阳红绿双色数码管

防汛雨量通讯电子看板功能简述：

1、时间自动运行，通过遥控器和校时，也可通过RS232通讯校正时间。

2、2个雨量数据通过RS232通讯下发数据。

   * 雨量两项数据可以显示红绿双色。

   * 显示屏内置蜂鸣器报警提示（滴滴滴提示声，不是语音报警喇叭），RS232通讯控制。

     屏体安装一个报警复位按键，可在报警状态下关闭报警声音。

3、温湿度数据通过温湿度传感器采集，温度可以显示负数。

4、通讯接口为RS232通讯，安装在屏体内部左侧安装DB9母端，同时在屏体内部左侧配一个USB接口供电（给蓝牙模块供电）。

   客户自己提供蓝牙模块，内置在看板内部左侧。

5、显示屏内置明纬电源。

6、安装方式：挂墙 。

7、出线位置：电源出线位置改到屏体正面右侧靠上位置，其他与样品安装位置一样（装在右侧靠下位置），红外头安装位置改到右上角

（方便客户拆左侧边框安装蓝牙模块）。

水库环境监控系统遥控器操作说明

遥控器操作说明

二、设置时间

1 )按【T i m e】键进入时间设置，光标在【日期】栏闪烁；

2 )按【F 3】键，光标向右移动一位；

3 )按【F 2】键，光标向左移动一位；

4 )光标闪烁处，按【数字】键输入相应数据；

5 )按【E N T E R】键，数据保存并退出；

6 )按【E s c】键，取消本次操作并退出；

注：1 .输入无效时间自动恢复当前有效时间；

2 .此次设置依次输入2 0 x x年x x月x x日x x时x x分x x秒。

三、温湿度补偿设置

1 )按【S t e p】键进入温湿度补偿设置状态,光标在【温度】栏闪烁；

2 )按【F 4】键，切换到下一【湿度】栏闪烁；

3 )按【F 1】键，切换到上一【温度】栏闪烁；

4 )按【F 2】键，出现负号表示负补偿；

5 )按【F 3】键，负号消除表示正补偿；

6 )光标闪烁处，按【数字】键输入相应数据；

7 )按【E N T E R】键，数据保存并退出；

8 )按【E S C】键，取消本次操作并退出；

注：温湿度最大补偿范围为±9 . 9；

四、软关机

1 )按【E S C】键进入软关机，屏幕不显示；

2 )再按【E S C】键，屏幕恢复正常显示。

五、设置本机I D

1 )按【E s c】键进入软关机，屏幕不显示；

2 )按【.】键进入本机I D设置状态，光标在【目标产量】栏闪烁；

3 )光标闪烁栏处，按【数字】键输入相应数据；

4 )按【E N T E R】键，数据保存并退出；

5 )按【E s c】键，取消本次操作并退出；

注：本机I D设置范围1—2 5 5

水库环境监控系统通讯协议示例

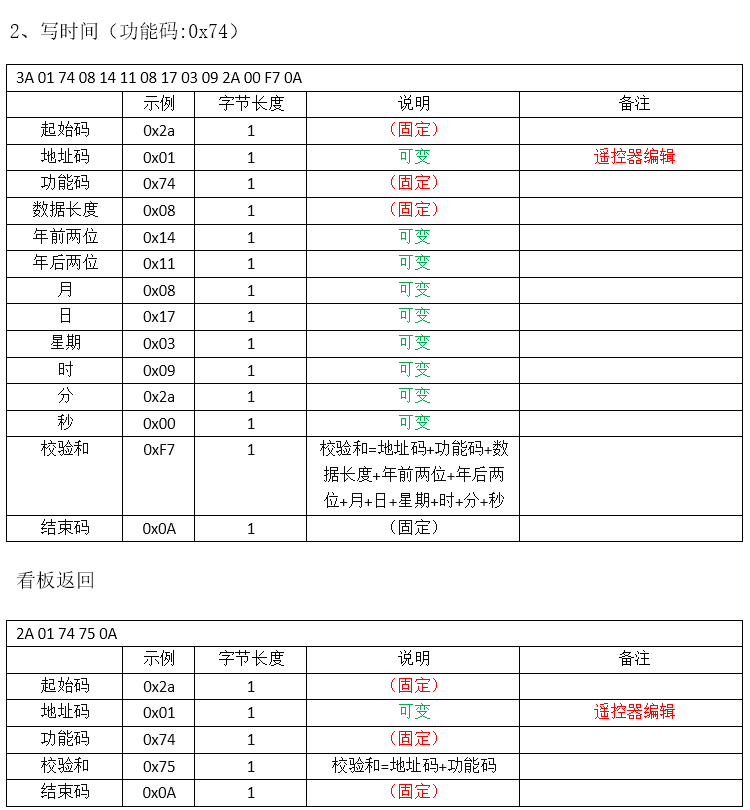

一、时间通过讯鹏协议通讯（截取部分）

通信方式及参数说明

     1、通信方式：RS-232

     2、通信参数：

        a、波特率：9600 bps

        b、数据位：8 bit

        c、起始位：1 bit

        d、停止位：1 bit

        e、奇偶校验：None

注：● 均是十六进制收发，先将十进制改为十六进制，再发送，不足一字节前面补 0

●校验码= 起始码与校验码之间所有数据之和（不含起始码与校验码）; 取低字节

二、60分钟雨量、当日雨量根据客户提供的协议通讯

1、通信方式：RS-232

2、通信参数：

a、波特率：9600 bps

b、数据位：8 bit

c、起始位：1 bit

d、停止位：1 bit

e、奇偶校验：None

通讯示例：

发送：7E 7E 01 00 00 00 00 01 04 51 88 1A 19 02 0A 02 18 03 23 14 34 00 F1 F1 00 00 00 00 01 48 F0 F0 12 12 07 08 56 1A 19 00 38 95 1F 19 00 76 51 46 08 00 46 08 00 38 12 12 80 FF 03 08 25 03 63 5F

60分钟雨量 ：显示红色389.5      当日雨量：显示红色765.1   蜂鸣器不响

发送：7E 7E 01 00 00 00 00 01 04 51 88 1A 19 02 0A 02 18 03 23 14 34 00 F1 F1 00 00 00 00 01 48 F0 F0 12 12 07 08 56 1A 19 00 38 95 1F 19 00 76 51 46 08 01 46 08 00 38 12 12 80 FF 03 08 25 03 E2 5D

60分钟雨量 ：显示绿色389.5     当日雨量：显示红色765.1    蜂鸣器响

讯鹏LED电子看板显示数码管尺寸选择

讯鹏数据采集通讯看板功能定制参考

讯鹏数据采集通讯看板案例参考

防洪小知识：

雨量的等级划分

小雨：1d（或24h）降雨量小于10mm者。

中雨：1d（或24h）降雨量10～25mm者。

大雨：1d（或24h）降雨量25～50mm者。

暴雨：1d（或24h）降雨量50～100mm者。

大暴雨：1d（或24h）降雨量100～250mm者。

特大暴雨：1d（或24h）降雨量在250mm以上者。
