一、概述

1、研发背景

考试，是一种严格的知识水平鉴定方法。但在许多时候，考试几乎成为决定人生命运的一次试炼，尤其是高考。十二年寒窗苦读，为的就是一朝金榜题名。然而影响成绩的因素有很多，考生知识水平，考试的临场发挥能力等，但这都不是我们力所能及的事情，我们能做的只有为考生提供一个舒适/人性化的考试环境，让他们能更轻松的面对挑战。站在学校的角度，在考场不允许考生带更多的私人物品的制度下，学校也要考虑到考生在考场上的需求。

2、产品定位

时间对考试的影响不言而喻，在考场挂一个电子钟，让考生能时刻了解考试时间的进度，把握好自己答题的节奏，考出自己应有的水平，是我们研发这一产品的最终目的。同时学校考场电子钟能通过软件统一对所有考场的电子钟校时，保证所有考生都在同一时间开始和结束考试，体现学校教学的严谨和保证考试的公平公正。必要时还可以发送文字通知。

二、产品方案功能介绍

1、设计理念

让考试更公平公正，提高学校的公信力和严谨形象；让考生更好的把握考试时间进度，更从容的答题，考出自己应有的水平，无怨无悔的面对人生的考验。

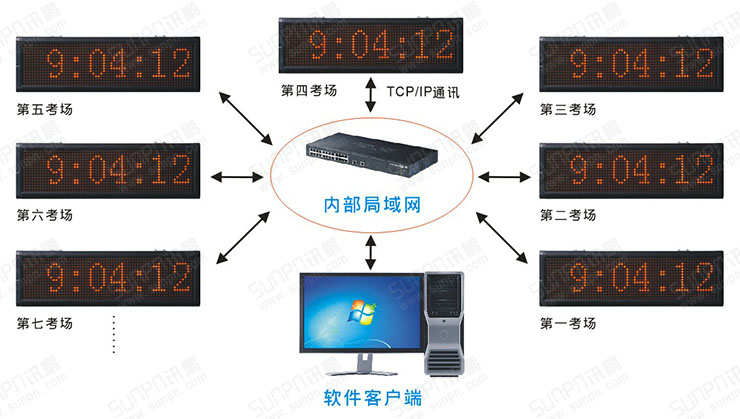

2、系统拓扑图

TCP-IP 连接方案

RS485转TCP/IP连接方案

3、系统构架描述

系统由电子钟/软件客户端/ TCP/IP-RS485转换器组成。

电子钟：5.0点阵显示/ RS485通讯并联连接

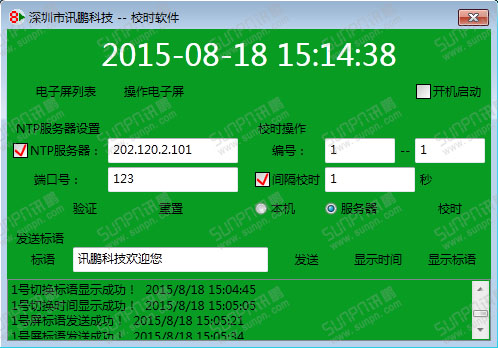

软件客户端：windows系统电脑，安装软件包

TCP/IP-RS485转换器：提供RS485通讯信号与TCP/IP通讯信号的转换

4、系统功能介绍

A．时间显示，自动运行。

B．通过软件统一对所有考场的电子钟校时。

C．发送文字通知。

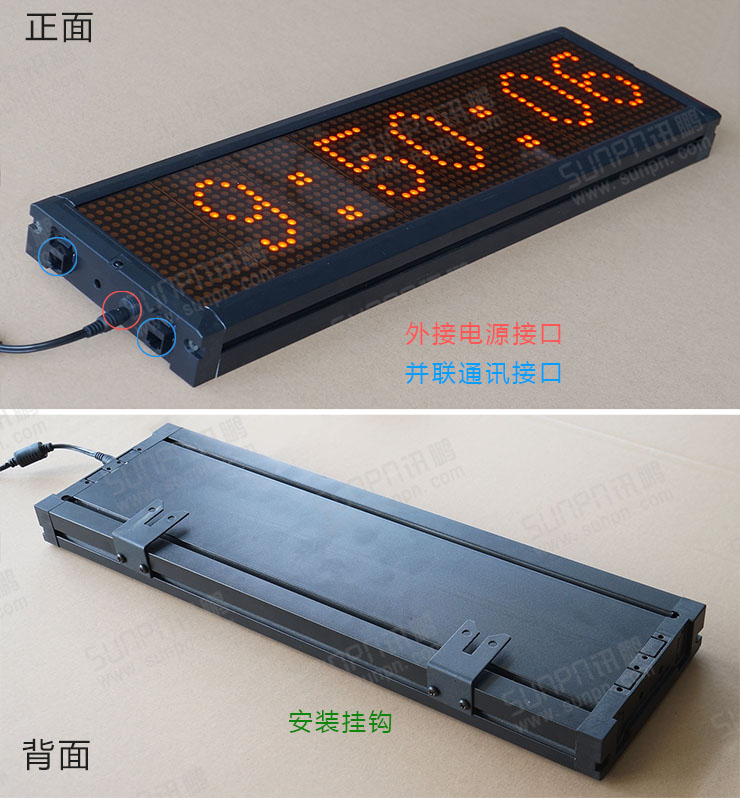

5、产品规格

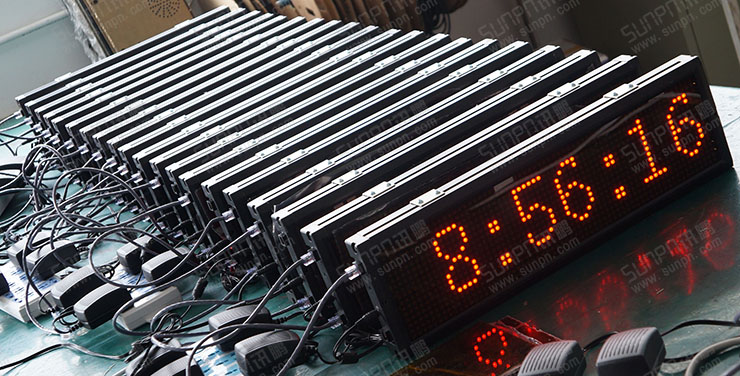

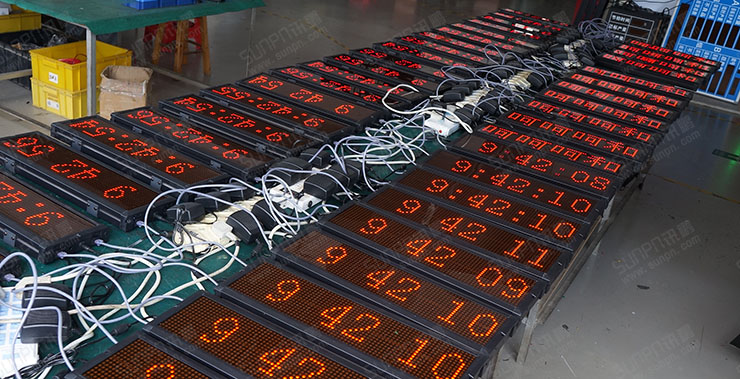

产品规格:528mm(宽)*162mm(高)*45mm(厚)

显示尺寸:5.0点阵

边框材质:黑色一体铝合金

控制方式:红外遥控器+上位机软件

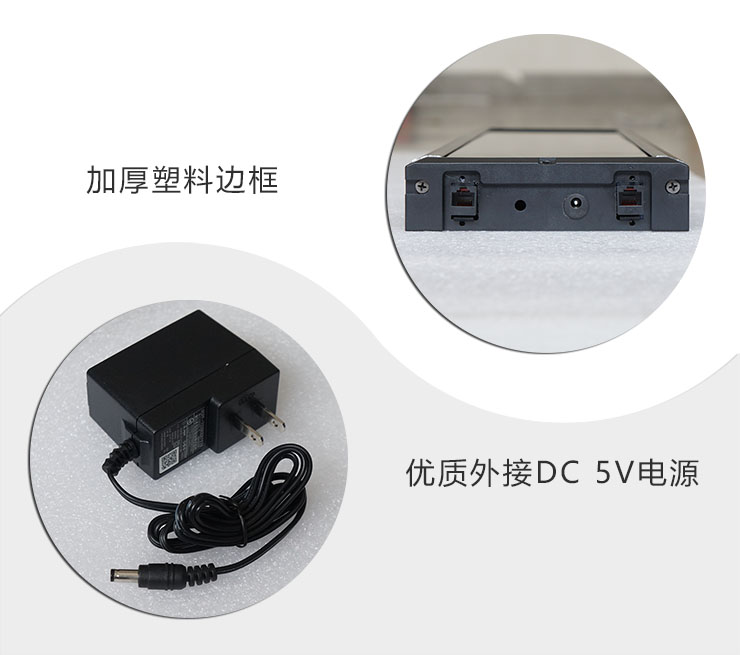

采用外接电源，5V DC输入（配标准电源）。

三﹑电子钟电气参数

1﹑电 源：AC220V±10%，50HZ

2﹑功 耗：小于5W

3﹑寿 命：整机10万小时，MTBF > 10000小时

4、重 量： 约1Kg

5、接 口：电源线为2芯线，通讯线为网线,网口

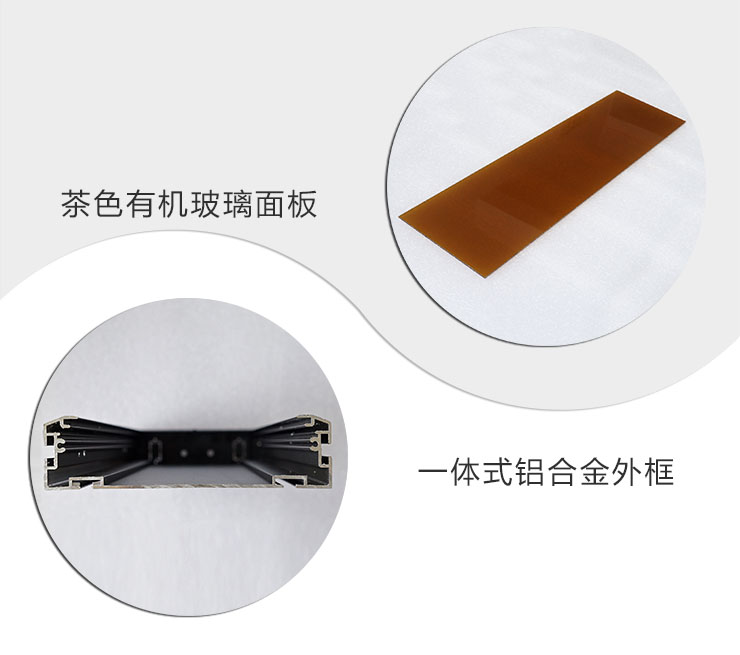

6、版 面：茶色有机玻璃

7、外 框：采用铝合金材质制作

8、显示部分：采用5.0红色点阵单元板制作

9、控制方式：红外线遥控器+上位机软件

10、通讯方式：RS485通讯连接，通讯距离可达千米。

四、产品方案应用介绍

1、应用模式

A.RS485总线转TCP/IP通讯模式，需布线连接每台考场电子钟，只需一个TCP/IP模块，性价比高，适合布线方便的考场。

B.TCP/IP通讯模式，网线连接各考场的局域网路由器即可，简单方便，适用于已有局域网布线的考场。

2、应用流程

安装电子钟----连接通讯----安装软件客户端----对电子钟校时

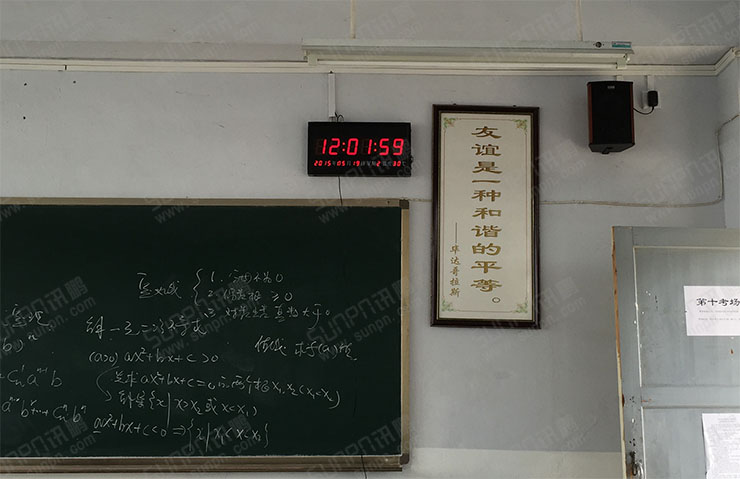

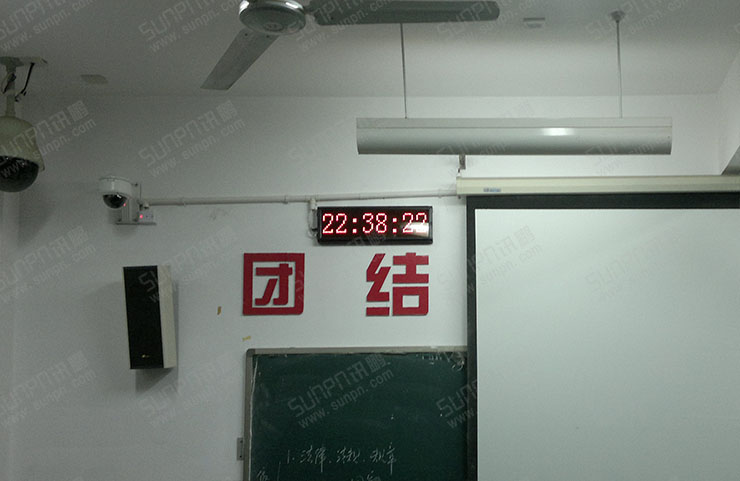

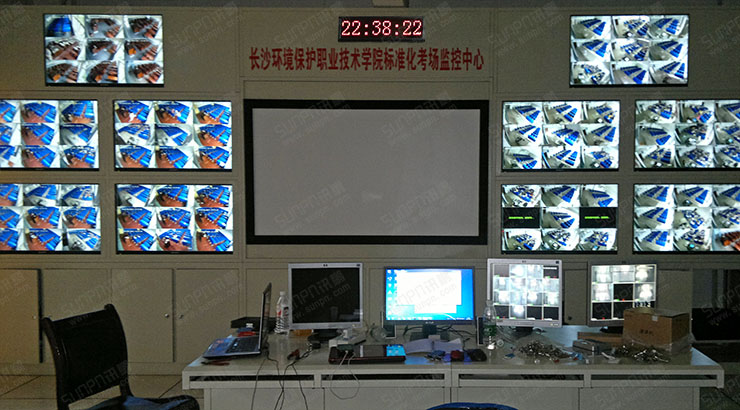

3、应用环境

学校课室/考场

五、实施运营方式说明

1、交货日期：打样3个工作日（节假日、周六、日除外），批量根据具体数量而定。

2、付款方式：签订合同后，需求方支付30%预付款。剩余的70%余款在供货方制作完成后，

             发送照片或客户到现场检验无误，结交尾款后生产方发货。

六、售后服务方式说明

  1.产品出厂一个月内出现质量问题，我公司免费维护并承担费用。

  2、产品出厂1个月以上一年内出现质量问题，产品免费维修，买、卖方各自承担单程运费。

  3、可上门服务，需买方承担差旅费用。

  4、珠三角地区，订单在一万元以上，一年内出现质量问题，免费上门维护。

  5、珠三角地区，订单在一万元以上，一年内出现质量问题，寄回我公司免费维修，我方承担运费。

  6、产品出厂一年以上出现质量问题，我方免费提供维护，买方承担运费。

  7、不保修范围（请买方注意）：

   ①：外观破损不属于保修范围。

   ②：遥控器纽扣电池电量耗尽不属于保修范围。

   ③：遗失配件不属于免费保修范围。

   ④：本公司不免费提供第三方上门维护服务。

   ⑤：销往国外产品不在上述服务条约之内。

附:

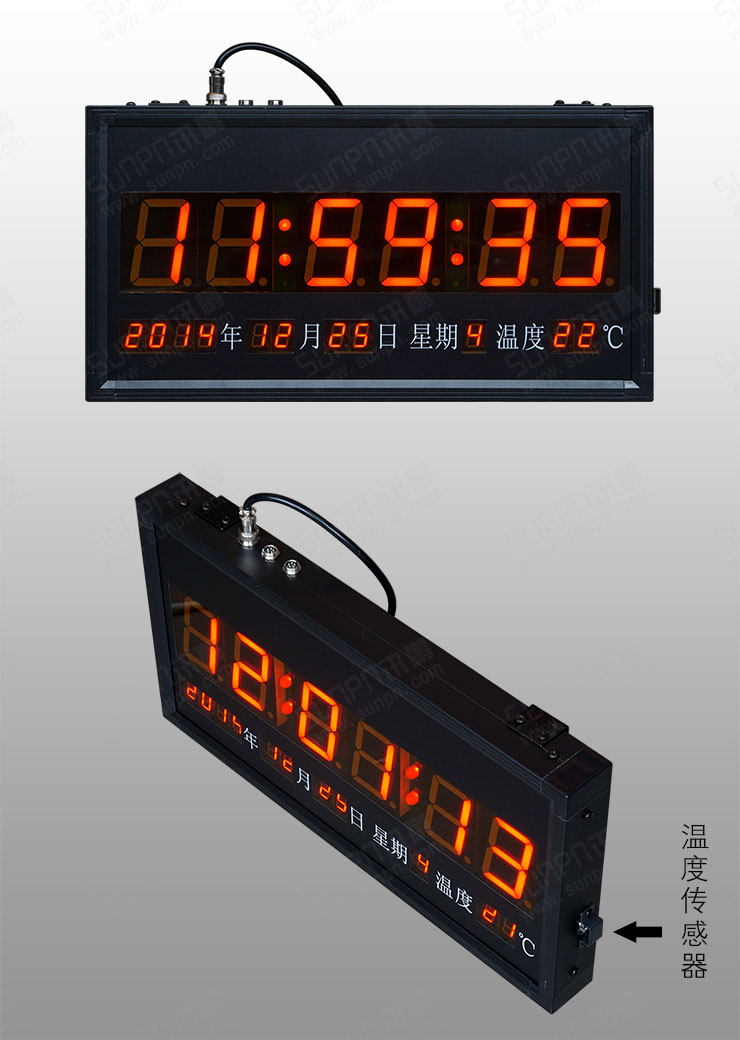

数码管显示方案：

产品规格

显示万年历时间星期，自动采集温度显示

产品规格:488mm(宽)*254mm(高)*50mm(厚)

显示尺寸:0.8寸,3寸

边框材质:黑色铝合金

控制方式:红外遥控器＋上位机软件

电子钟电气参数

1﹑电 源：AC220V±10%，50HZ

2﹑功 耗：小于5W

3﹑寿 命：整机10万小时，MTBF > 10000小时

4、重 量： 约1.5Kg

5、接 口：电源线为3脚国标，通讯线为3芯线，航空头接口

6、版 面：喷绘+茶色有机玻璃

7、外 框：采用铝合金材质制作

8、显示部分：采用0.8寸,3寸红色高亮数码管制作

9、控制方式：红外线遥控器+上位机软件

10、通讯方式：RS485通讯连接，通讯距离可达千米。
