工厂安灯呼叫系统

工厂安灯系统看板_生产跑偏监控看板_产线异常无线呼叫报警方案
Time: 2019-06-25 Category: 工厂安灯呼叫系统

       在当前生产的管理中,生产现场的异常情况是影响生产顺畅运行的主要原因,如设备状况、品质问题、物料短缺等各种情況,生产现场与支持部门常常是采用电话进行信息的沟通,常常会出现沟通不顺畅等问题,而对于异常事件,支持部门的响应速度等也常常使问题不能及时有效地得到解决,这些因素常常影响生产现场的效率,同时对于产品品质的提升也是一个阻碍。那么车间安灯呼叫看板系统可以有一个很好的促进作用。

车间安灯呼叫看板

一、安灯系统主要组成


1、系统采集部分:可以采集工位上的工人按钮,也可以通过PLC采集,行程开关,光电开关,传感器等采集

2、系统控制部分:有软件控制,实时监控工位的生产信息。

3、系统输出部分:显示部分(电子看板,LED显示屏,LCD液晶屏)、警灯、喇叭、蜂鸣器等

       生产现的顺畅运行,其他辅助部分可以轻松应对,生产现场出现异常也可以及时解决,整个生产流程更加便捷,整体的生产效率得到有效的提高。

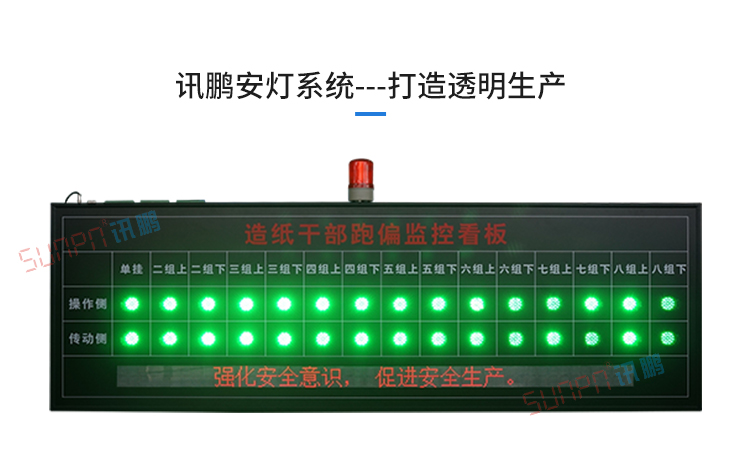

车间安灯呼叫看板产品介绍
车间安灯呼叫看板产品介绍

       讯鹏安灯系统(ANDON)是一个面向制造业生产现场,快速联络生产、物料、维修、主管等 部门以满足生产线需求,实时掌控和管理生产线状况的专门应用软硬件系统,实现生产透明管理。 它是精益制造执行中的一个核心工具,也是MES制造执行系统中重要的组成部分。



二、车间安灯呼叫看板产品说明

车间安灯呼叫看板产品说明

讯鹏正通过安灯系统打造高效的智能工厂、生产更好的产品、提供系统化的管理

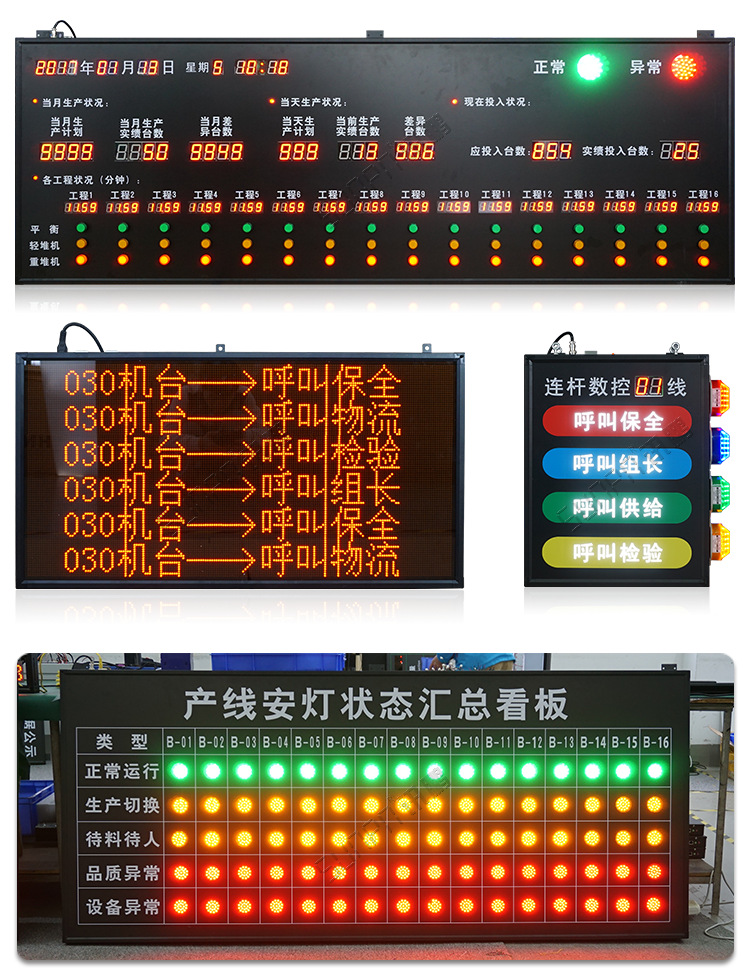

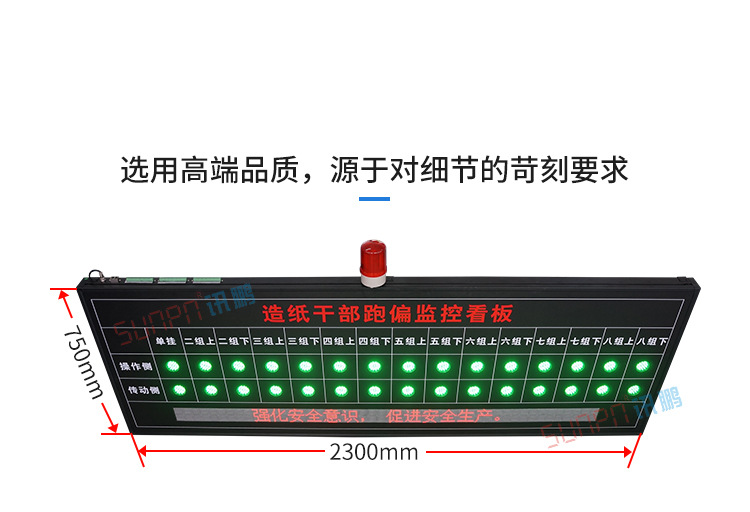

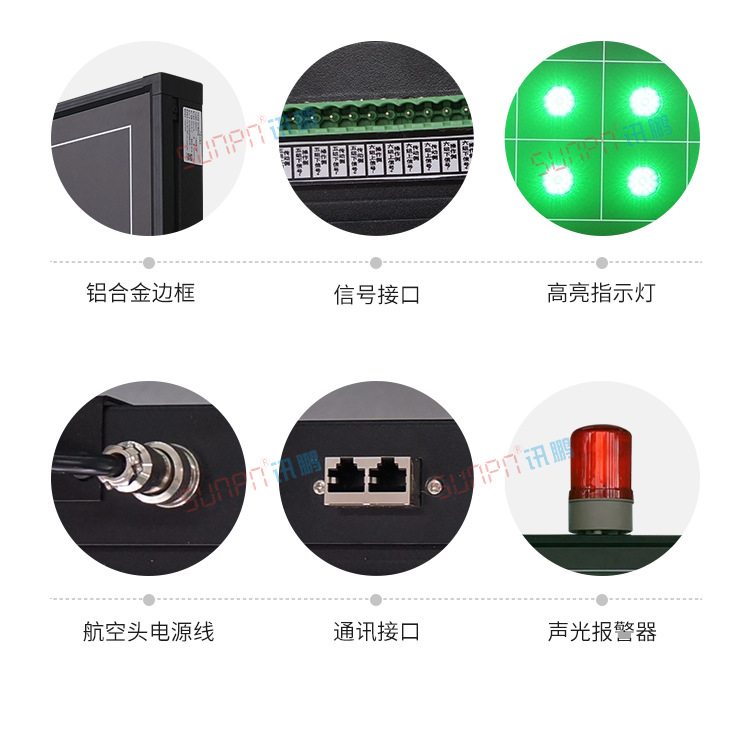

三、车间安灯呼叫看板产品实拍
车间安灯呼叫看板产品实拍
车间安灯呼叫看板产品实拍

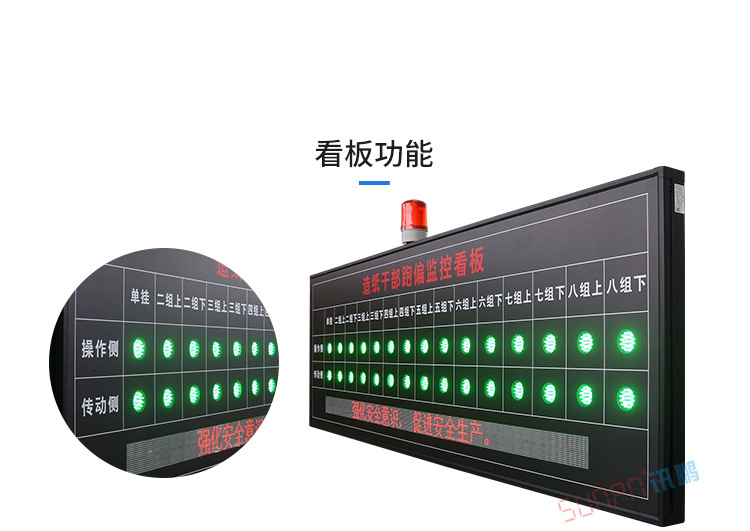

四、车间安灯呼叫看板功能说明
车间安灯呼叫看板产品实拍


1、安灯看板正常状态,显示栏显示 ; (强化安 全意识,促进安全生产)

2、安灯看板异常状态栏:静态显示24个中文字,大于24个中文字滚动显示

3、工位状态通过30路24V电压信号触发状态,对应位置的指示灯变成红色灯闪烁,看板的声光报警器响起和闪烁红灯,对应的异常通知栏显示对应位置的异常提醒,(举例:二组下操作侧异常(跑偏)),24V信号断开恢复正常,声光报警器灯和蜂鸣器停止报警,对应位置的指示灯恢复绿灯

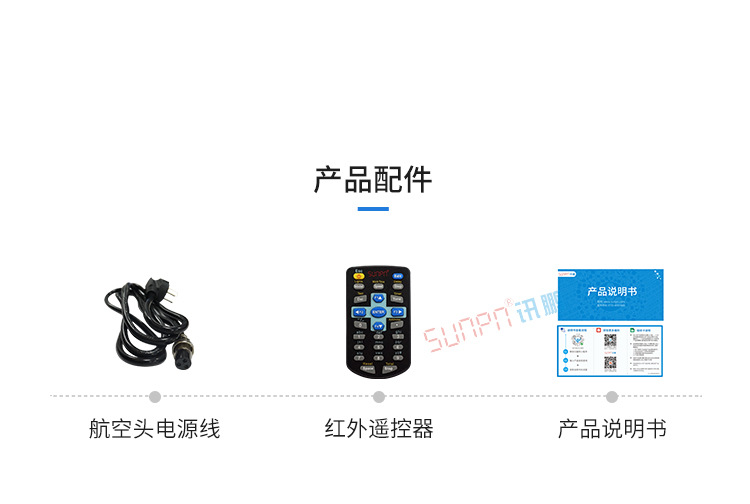

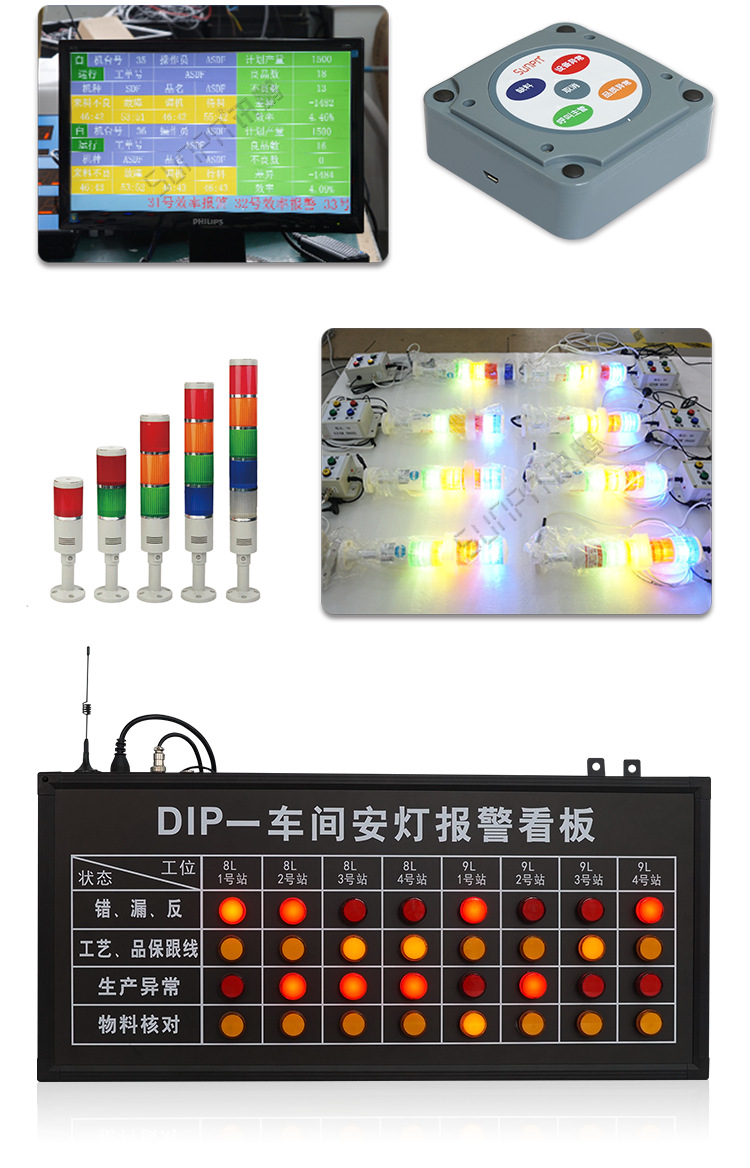

车间安灯呼叫看板产品配件

讯鹏淘宝直营店

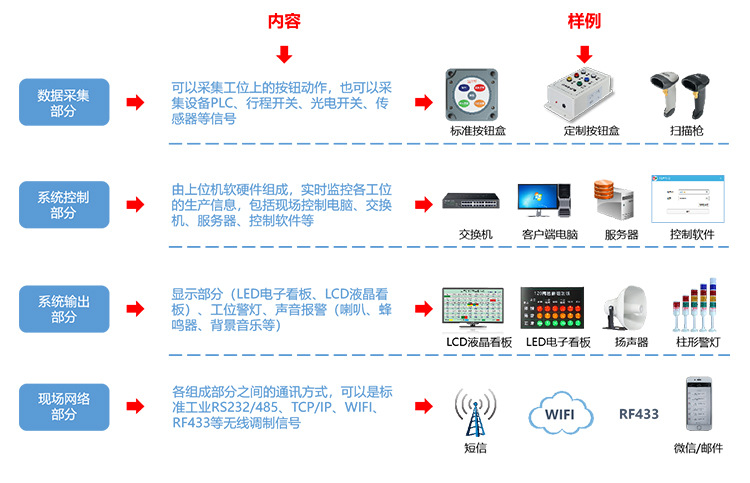

车间安灯呼叫看板系统组成

车间安灯呼叫看板系统组成

讯鹏Andon系统的组成可分为数据采集系统控制系统输出现场网络四个部分

车间安灯呼叫看板系统组成

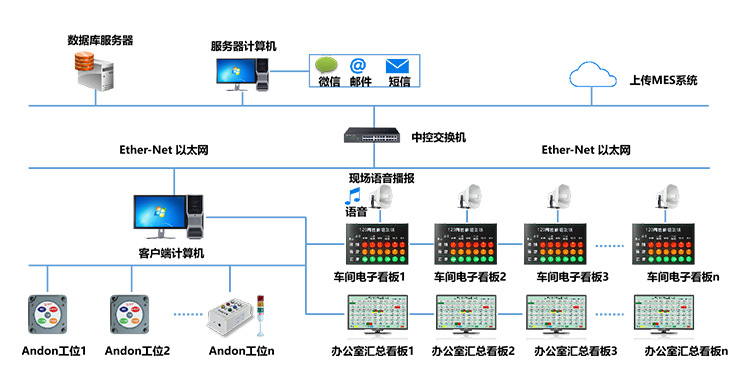

车间安灯呼叫看板系统架构
车间安灯呼叫看板系统架构
车间安灯呼叫看板系统架构

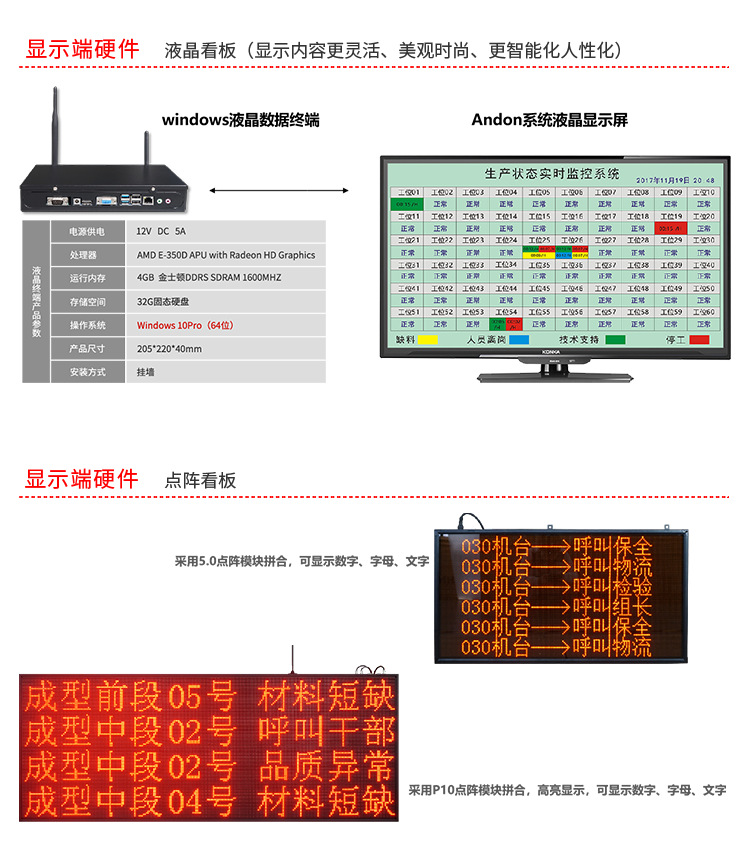

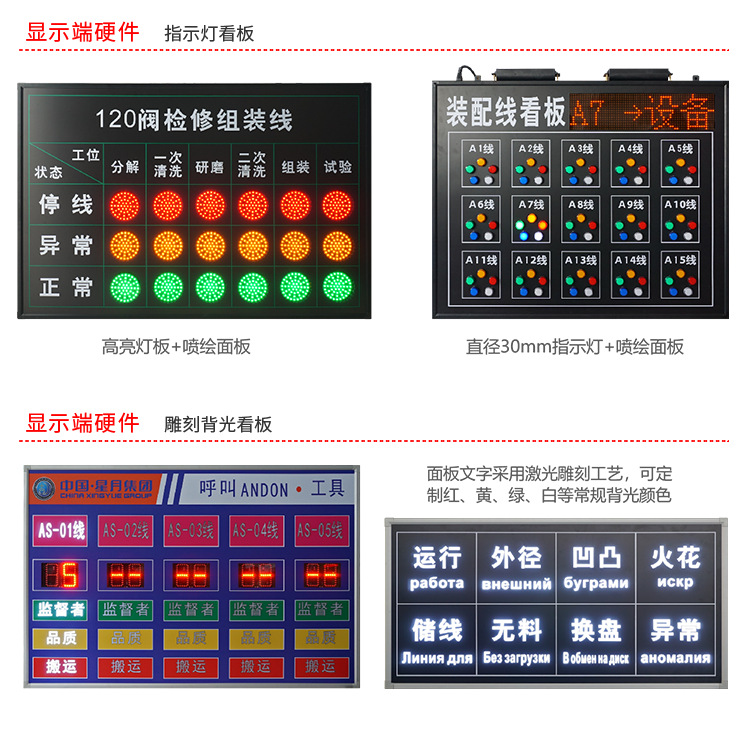

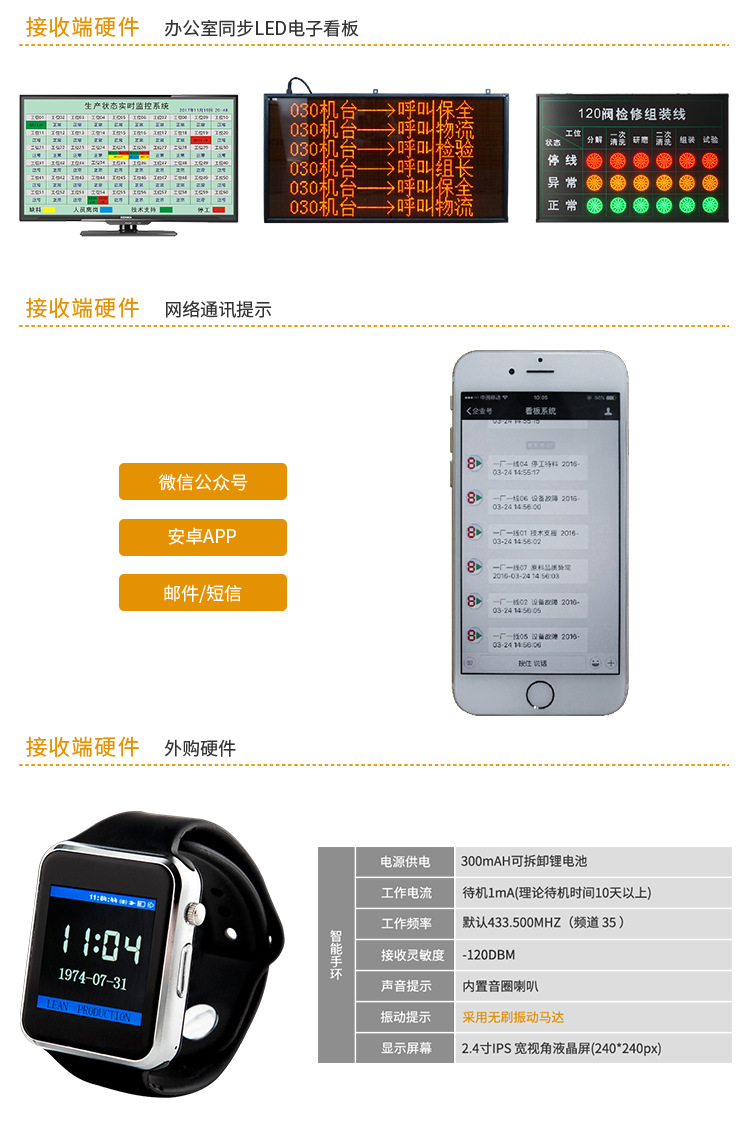

车间安灯呼叫看板硬件介绍
车间安灯呼叫看板硬件说明
车间安灯呼叫看板硬件说明
车间安灯呼叫看板硬件说明
车间安灯呼叫看板硬件说明

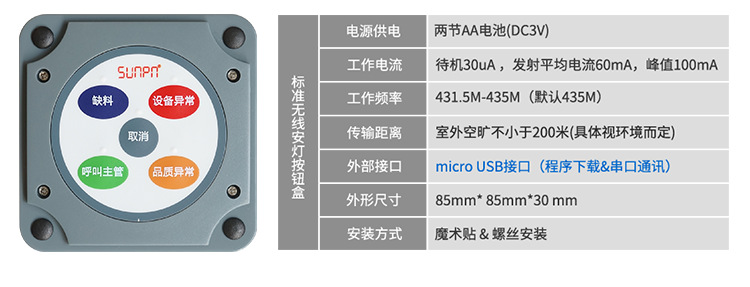

       SP-AD433A是讯鹏科技自主研发的一款工业级无线呼叫终端,产品采用GFSK调频技 术,信号覆盖范围广、稳定性强;通讯采用双向通讯,并带LED状态指示灯,可确保信号 正确到达;在功耗方面做了专门的优化设计,两节AA电池通常可使用2-5年;产品可广泛 应用于工业呼叫现场,安灯系统等领域。

车间安灯呼叫看板硬件说明
车间安灯呼叫看板硬件说明

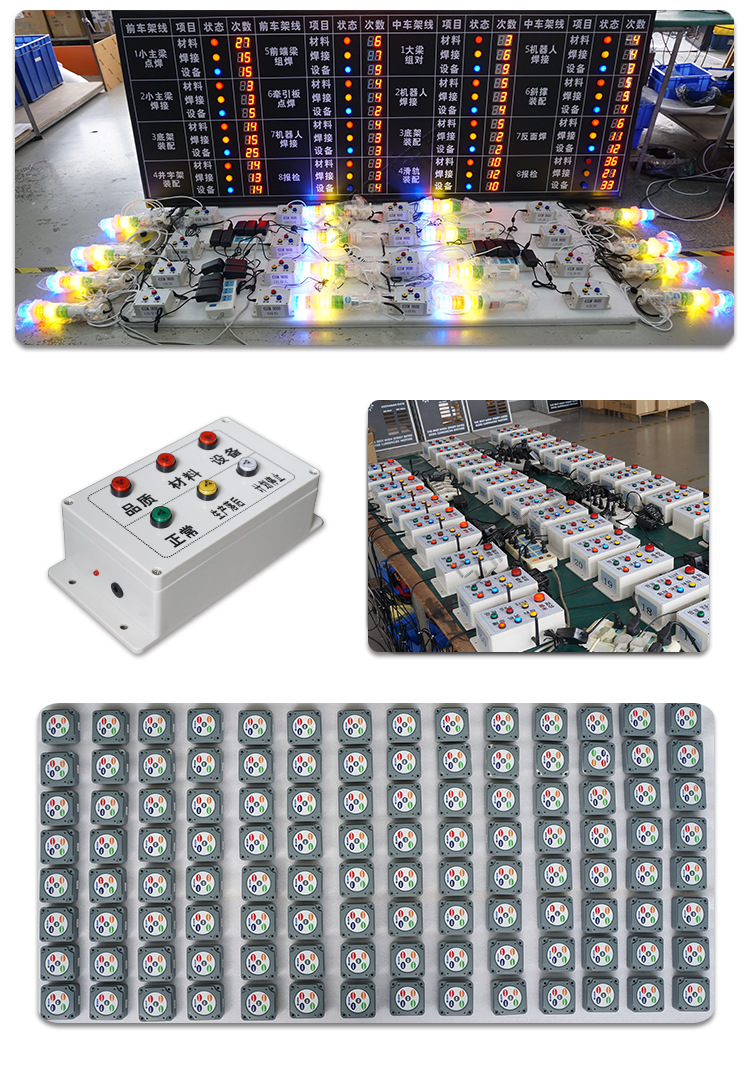

       讯鹏定制安灯按钮盒是采用塑料外壳,内置控制卡与有线或无线通讯模块,由按钮触 发报警,发送至显示看板和软件后台,顶部文字用UV打印,美观耐用。电源方面一般采用 适配器外部供电,按钮方案具有定制生产的灵活性,又可完美的实现无线、有线、RS485、 TCP/IP等连接方式。并可扩展计数、刷卡等数据采集。满足大部分安灯系统与生产管理看 板数据采集需求。

车间安灯呼叫看板硬件说明
车间安灯呼叫看板硬件说明
车间安灯呼叫看板硬件说明

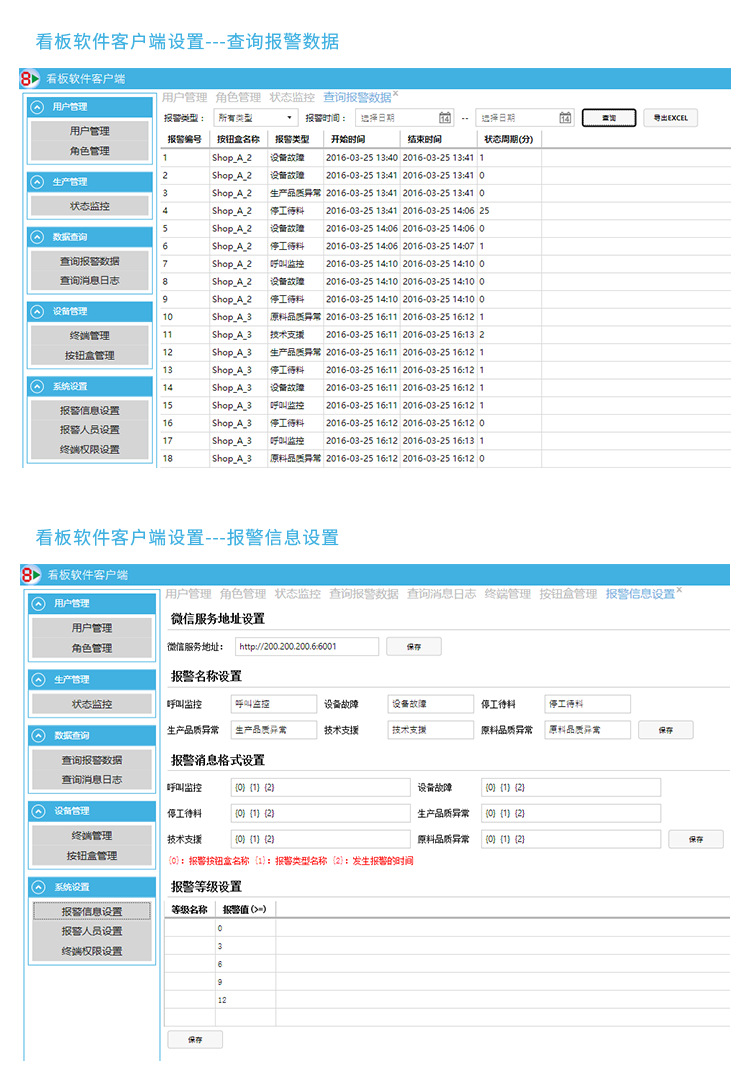

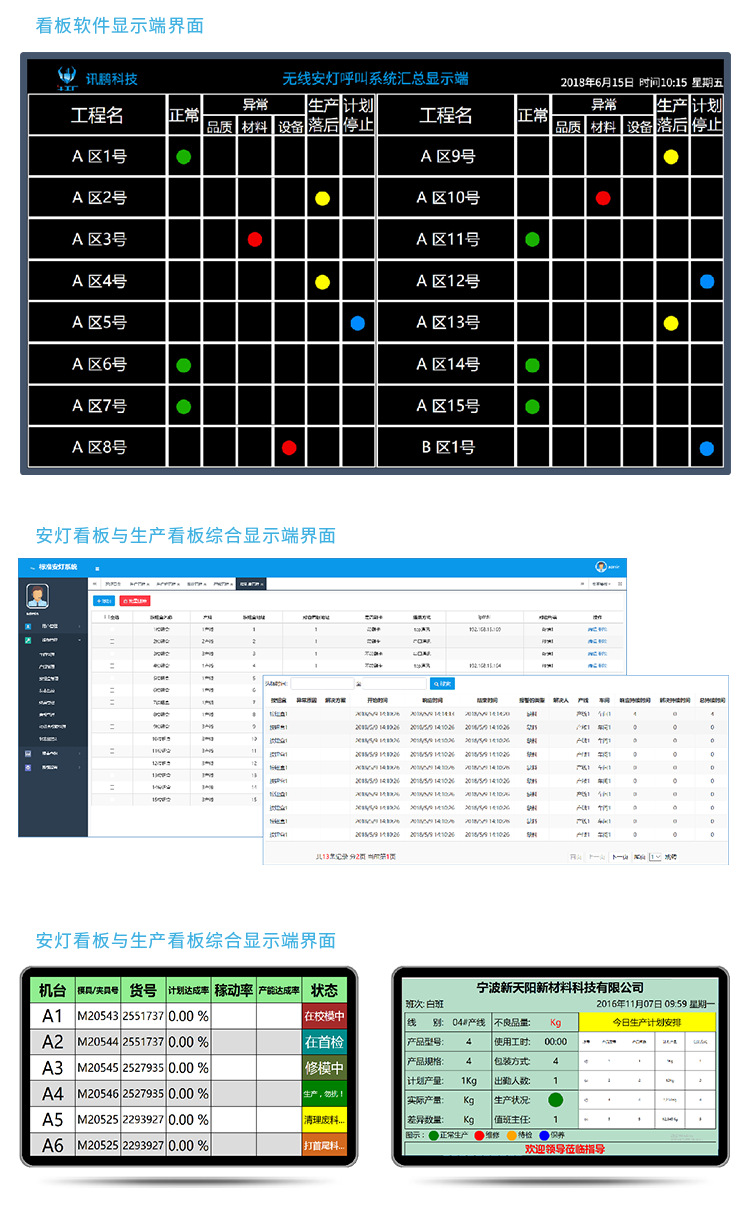

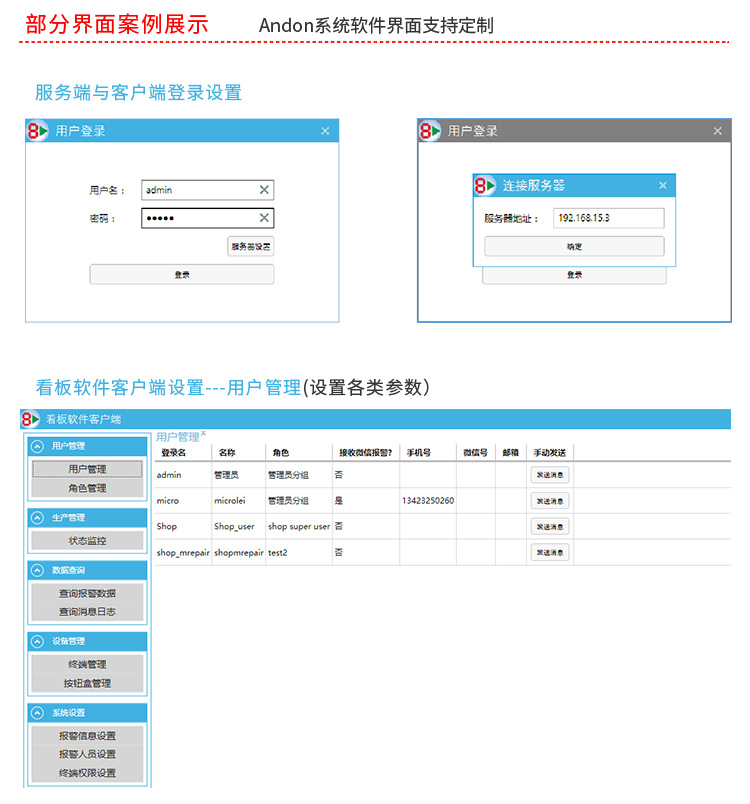

车间安灯呼叫看板软件介绍
车间安灯呼叫看板软件介绍

       讯鹏安灯系统是一款与硬件相结合,实时了解机台与工位状态,让异常的信息得到快速、高效的解决的系统软件,同时记录每次异常报警的种类、响应时间和处理问题用时,提供改善生产管理和人员考核的数据参考,实现透明、快速的生产管理体制,提升协调能力,加快响应速度,节省企业资源

车间安灯呼叫看板软件介绍
车间安灯呼叫看板软件介绍
车间安灯呼叫看板软件介绍

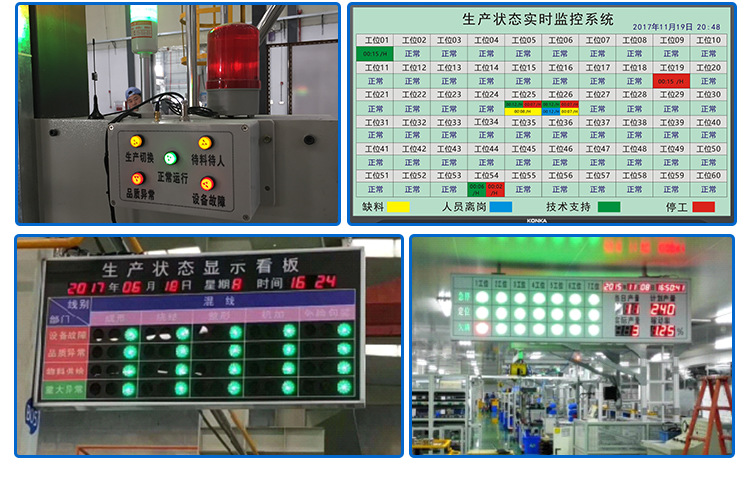

车间安灯呼叫看板案例参考
车间安灯呼叫看板案例参考
车间安灯呼叫看板案例参考
车间安灯呼叫看板案例参考
车间安灯呼叫看板案例参考
车间安灯呼叫看板现场案例
车间安灯呼叫看板案例参考
车间安灯呼叫看板案例参考
车间安灯呼叫看板案例参考
