一、车间生产管理看板的定义

       车间生产管理看板就是显示车间生产状况和一些计划产量，实际产量的某种显示看板。LED电子看板是一种精简的、整合化的、传递生产状况的信息载体。LED电子看板是各个公司为了生产更加协调保障全公司的生产，某些必须生产的产品，在必须的时候，仅按必须的数量制造出来的一个信息系统。

二、车间生产管理看板使用范围：

1、车间生产管理看板用于及时反馈生产活动的信息，如生产进度等，产线电子看板;

2、车间生产管理看板用于及时反馈物料状态的信息，物料电子看板

3、车间生产管理看板用于及时反馈现场机器生产状态的信息，机台状况电子看板

4、车间生产管理看板用于及时反馈现场人员生产状态的信息，人録状况电子看板

5、车间生产管理看板用于及时反馈现场所有状态及工位品质状況的信息，流程控制看板及品质控制看板

6、车间生产管理看板用于及时采集现场人机料等各类信息的生产管理系统

       每个生产型企业都想要生产进度准时化的生产方式，但是有没有找到好的方法，其实最早在日本丰田汽车公司最先创立的一种独具特色的现代化生产方式。其保障是対必需的产品、在必需的时候，只生产必需的数量，达到减少库存，提高资金周转率，降低成本的目的，其效果是相当的好。

       在之前传统的车间管理该主要采用的是粗放式的手工管理为主，这样的管理远远落后于市场以及用户对企业的要求，一个企业要想生产出高质量、低成本的产品，就必须对生产管理进行信息化处理，传统的手工控制当然是相当落后且没有时效性的，现在我们想要生产车间的管理达到时效性和高效率，我们就只有采用车间生产管理看板来代替，这种车间生产管理看板在现在的生产型企业发挥着重要作用。

二、车间生产管理看板介绍：

1、电子看板生产计划、实际生产数据，无法及时传达及了解生产情况

2、生产车间看板手工书写，更新不实时，一般是完成了再去填

3、车间生产管理看板生产数据都是纸质文件，无法进行统计分析，无法生成报表

4、不能实时有效直观第一时间发现和展示生产现场问题

5、所有数据都是人工统计，准确度不高

三、车间生产管理看板优势：

1、LED电子看板加强车间生产过程的管理，信息传递快捷化，工序过程透明化，提高生产组织效率

2、生产信息目视化，实时了解产线状态、当前生产效率、直通率、不良率和完成率，显示内容根据企业实际情况定制

3、当跟不上生产节拍或有非标准的状况产生时，寻求帮助。使操作过程能够防止缺陷产生或流入下一道工序

4、车间生产管理看板提升产品质量，降低生产物料损耗，降低人力成本

5、对工序作业、设备状态、质量问题、供应物料情况等过程进行统计分析、报表生成对实时采集的现场生产状况数据进行处理、存储与管理，为生产管理的分析和后期的持续改善提供依据

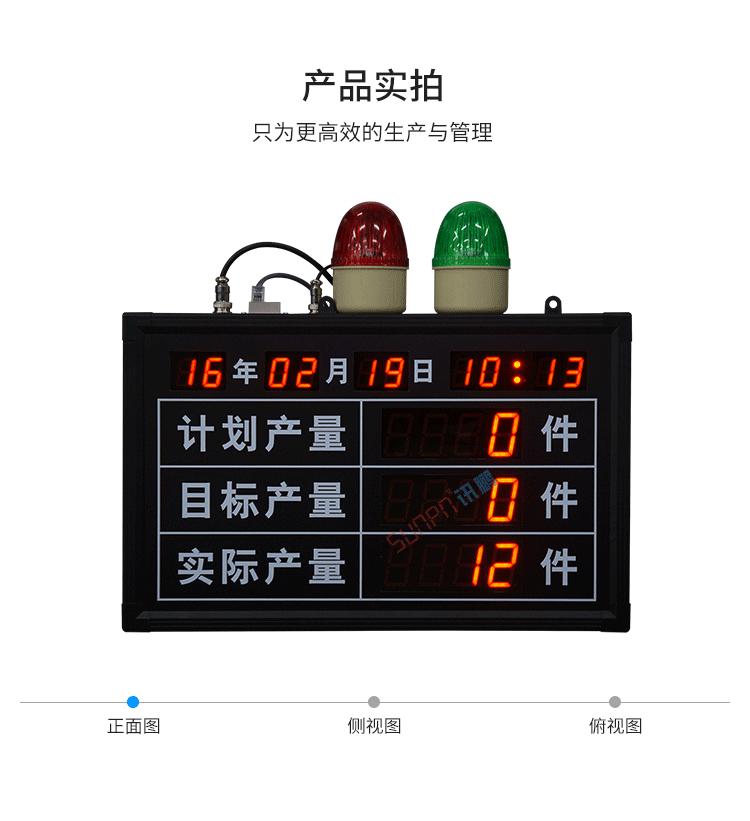

四、车间生产管理看板产品实拍

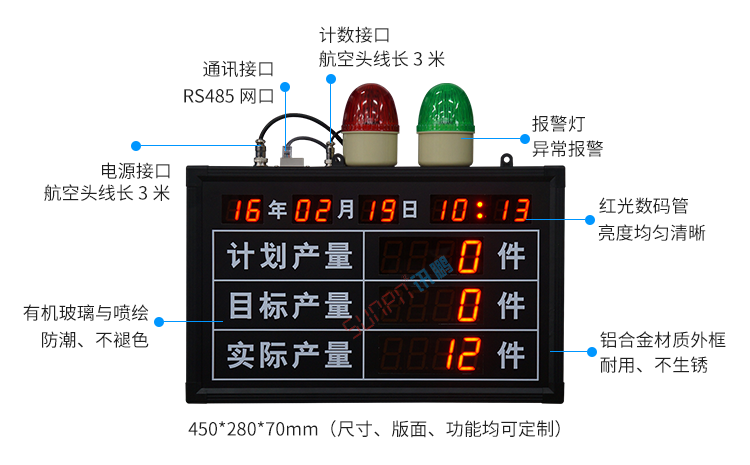

五、车间生产管理看板功能说明：

1、LED电子看板日期时间：自动显示当前日期时间。

2、计划产量：通过 485 通讯连接客户的 PC 或者遥控器输入固定显示数值

3、LED电子看板目标产量：通过 485 通讯连接客户的 PC 或者遥控器设置节拍时间自动计数。

4、实际产量：通过 485 通讯连接客户的 PC 或预留的按钮计数信号线共同计数，PC 可发送+1 指令。

5、报警灯：通过 485 通讯连接客户的 PC 发送报警信号到看板。

6、工作时间段：可设置 12 个工作时间段，倒计时暂停。

车间生产管理看板安装说明

车间生产管理看板系统组成

数据采集部分

可以采集工位上的按钮动作，也可以采集设备PLC、行程开关、光电开关、扫描枪等信号

系统控制部分

由上位机软硬件组成，实时监控各工位的生产信息，包括现场控制电脑、交换机、服务器、控制软件等

系统输出部分

显示部分（LED电子看板、LCD液晶看板）、工位警灯、声音报警（喇叭、蜂鸣器、背景音乐等）

现场网络部分

各组成部分之间的通讯方式，可以是标准工业RS232/485、TCP/IP、RF433等无线调制信号

车间生产管理看板系统架构

1、单机版LED生产管理看板

单机版LED生产管理看板是最简单的一种生产管理工具，他只由工位触发硬件（计数按钮盒、光电开关、PLC等）、显示看板（点阵看板、数码管看板）组成。只作为单条产线数据采集的目视化管理。

2-单机版LCD生产管理看板

（界面更美观，设计更灵活，信息更丰富。）

单机版LCD生产管理看板由工位触发硬件（计数按钮盒、光电开关、PLC等）和显示端组成，显示端又由液晶电视机、液晶终端与内置的单机版软件组成，软件在液晶终端中可完成基本的数据保存与报表导出。

3-单机版LED生产管理软件系统

单机版LED生产管理软件系统是把车间所有看板通过RS485总线链接在一起，通过一台电脑安装软件，统一管理所有看板，包括导入生产计划和参数设置，并实时记录生产数据和生成Excel日报表。工位触发设备可以是计数按钮盒、光电开关、PLC等。

4-分布式LED生产管理软件系统---485总线

分布式LED生产管理软件系统与单机版LED生产管理软件系统最大的区别在于，分布式LED生产管理软件系统可以在局域网中任一PC安装客户端软件，进行查看生产数据。并通过权限设置，指定哪些用户可以操作车间看板参数与导出报表。

5-分布式LED生产管理软件系统---TCP/IP(LAN)

TCP/IP(LAN)组网方式在系统功能上与485总线组网方式一样， TCP/IP(LAN)组网方式的优点是不需要把所有产线的看板连在一起，只需把产线看板通过最近的交换机连接到局域网中即可，这样就可以把相隔很远的几个看板（不同楼层）连接在一个软件系统上，方便查看生产数据和生成同一个Excel报表。

6-分布式LCD生产管理软件系统

分布式LCD生产管理软件系统与分布式LED生产管理软件系统---TCP/IP(LAN)的功能与组网方式一致。以上所有架构的生产管理软件系统数据都可与企业其他数据库、接口或系统对接，实现系统间数据互通，统一管理。

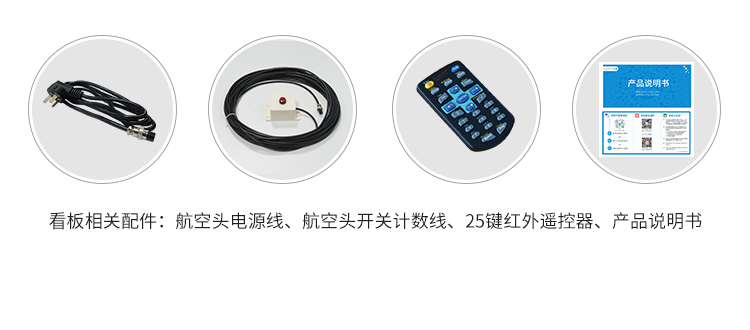

车间生产管理看板相关配件

车间生产管理看板定制指导

车间生产管理看板应用场景

车间生产管理看板案例参考

车间生产管理看板现场案例
