一、生产管理看板的由来

       生产管理看板最初是丰田公司于20世纪从超级市场的运行机制中得到启示,作为种生产、运送指令的传递工具而被创造出来的。是精益生产的显示工具,核心理念是消除浪费、持续改善、聚焦客户和尊重人性。对我们现在的生产起着极大的促进作用。

       我们现在接触的生产看板,是精益生产最具有代表性的实现形式之。通过生产看板管理,和客户的需求,目前对内部的生产管理在不断的改造。为了实现按需生产,物料按节拍流动,减少浪费,提高效率。相对传统的推式生产管理来说,生产看板管理解决了现场变动大,按计划执行困难的问题。通过看板管理的实施,可实现生产管理的持续改善,提升企业的盈利能力。

生产管理看板

二、生产管理看板对企业的生产价值


1、可视化管理:生产管理看板系统使原来的生产流程中看不见的内容转变为完全可视化的管理

2、精细化管理:通过看板管理提高制造效率、设备效率和产品品质,帮助企业实施精细化管理

3、生产状态可控:使得库存、生产、品质和机台等设备运行状况处于可控状态

4、感知问题:问题可以第一时间被感知、被送到看板上,相关人员可以第一时间发现问题和解决问题,比邮件和电话更效。

5、提高生产力:通过个部门和生产环节的紧密结合,可视化,精细化管理,节省库存成本,杜绝浪费和模糊杜绝浪费任何一点材料、人力、时间、空间、能量、运输等资源,为企业创造更高的效益。

生产管理看板产品介绍

       电子制造行业是中国制造业的重要组成部分,在激烈的市场竞争下如何迅速提高企业的核心竞争力?电子产品变化是非常快的,它的多样性和个性化是现在的发展趋势,对于生产看板的功能、质量和可靠性当然也是我们关注的重点。毕竟现在额制造业也是缺少不了生产管理看板的帮助也是市场的需求。

生产管理看板产品介绍

三、生产管理看板介绍:


1、电子看板生产计划、实际生产数据,无法及时传达及了解生产情况

2、生产车间看板手工书写,更新不实时,一般是完成了再去填

3、电子看板生产数据都是纸质文件,无法进行统计分析,无法生成报表

4、不能实时有效直观第一时间发现和展示生产现场问题

5、所有数据都是人工统计,准确度不高

生产管理看板产品介绍

四、生产管理看板优势:

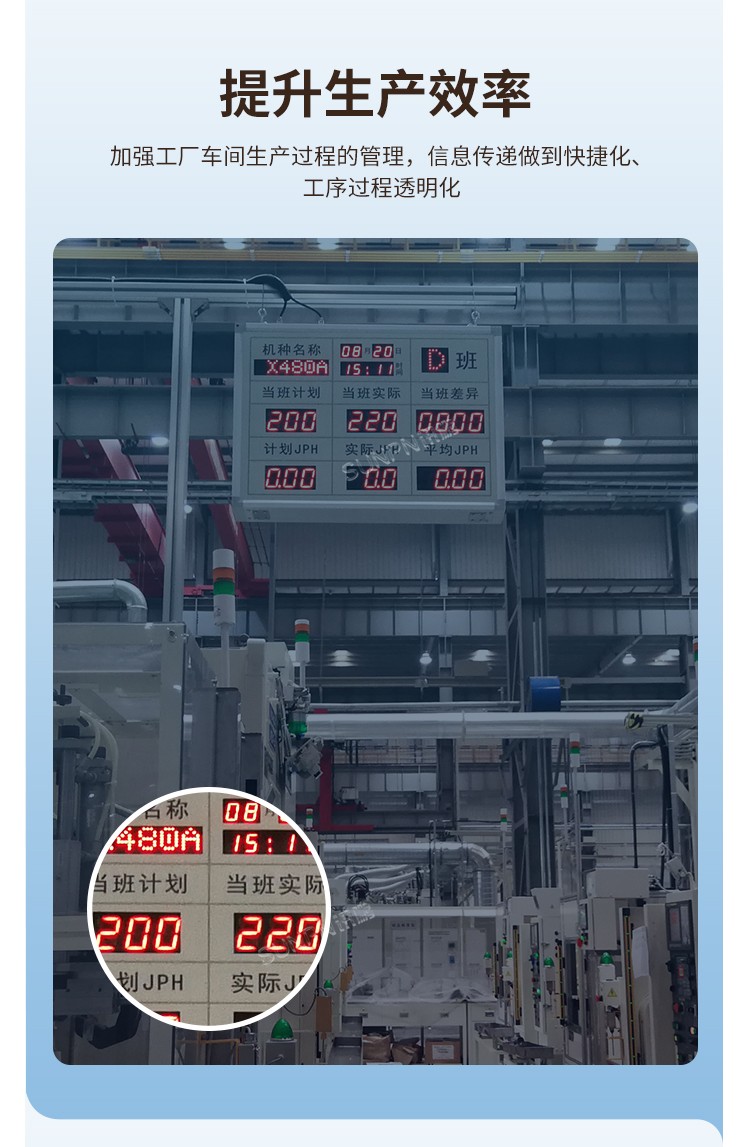

1、电子看板加强车间生产过程的管理,信息传递快捷化,工序过程透明化,提高生产组织效率

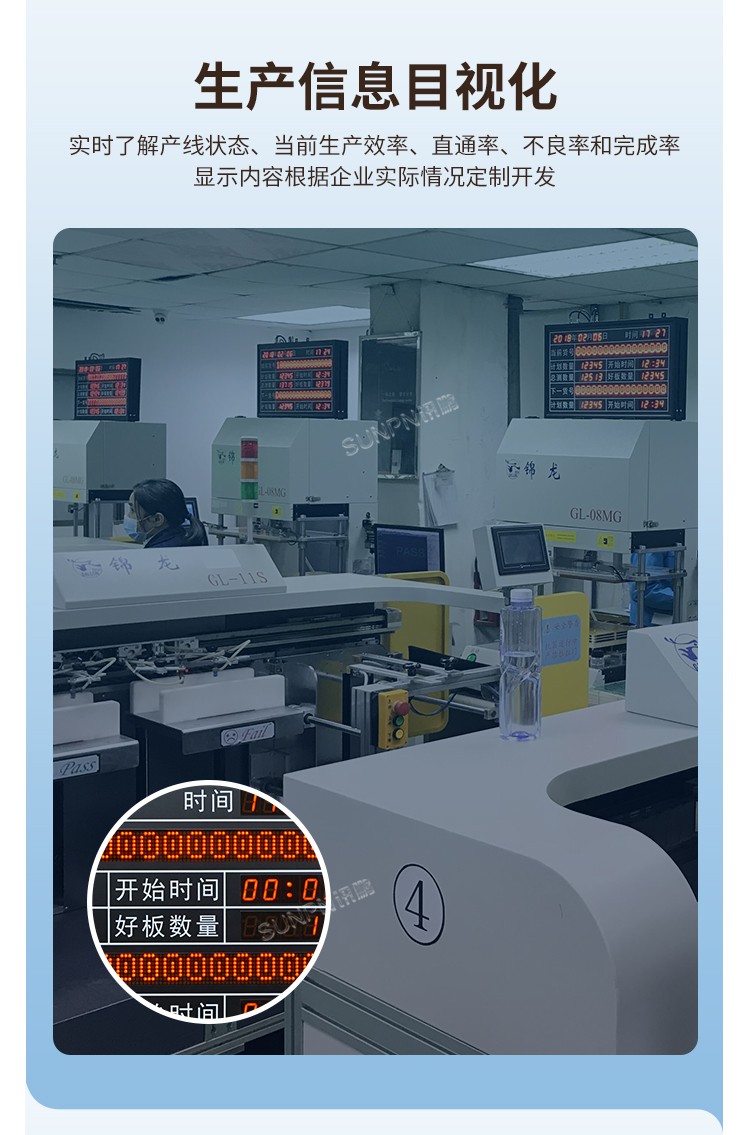

2、生产信息目视化,实时了解产线状态、当前生产效率、直通率、不良率和完成率,显示内容根据企业实际情况定制

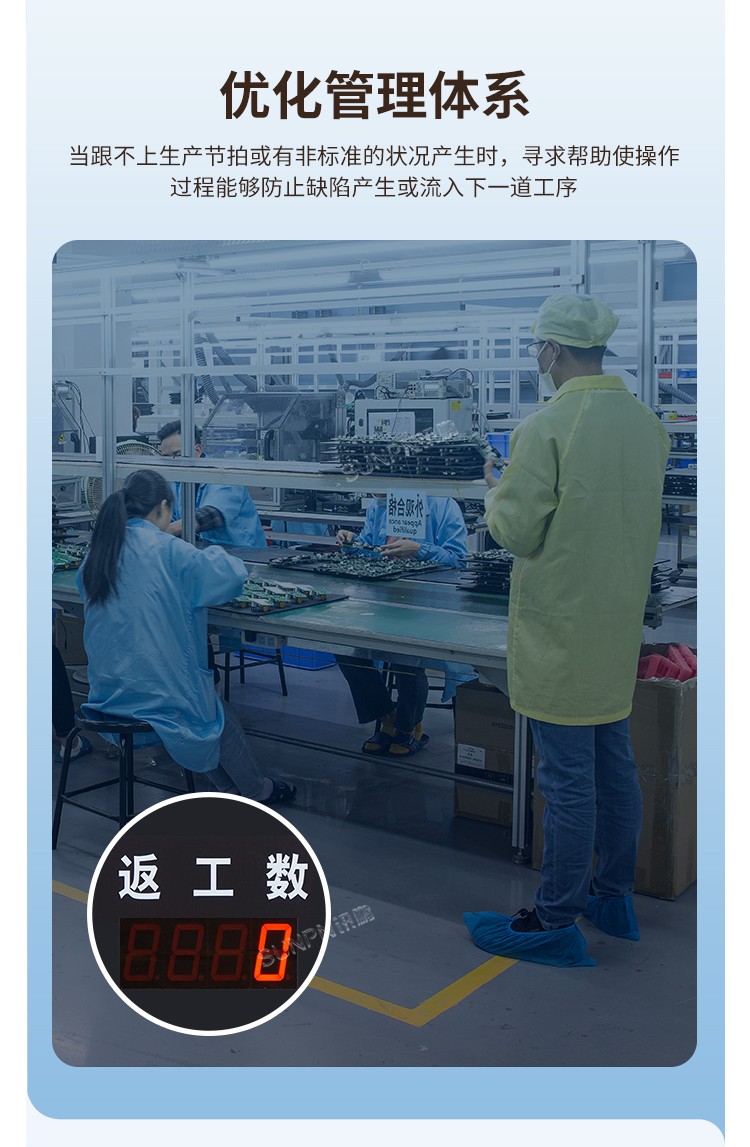

3、当跟不上生产节拍或有非标准的状况产生时,寻求帮助。使操作过程能够防止缺陷产生或流入下一道工序

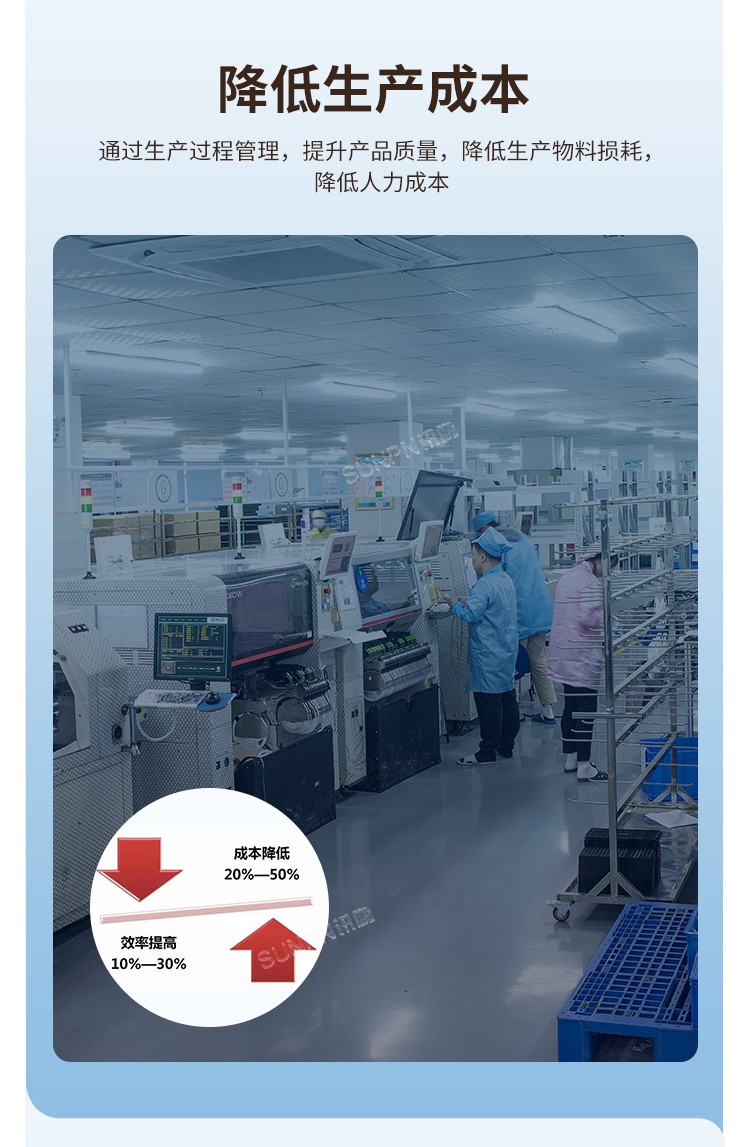

4、电子看板提升产品质量,降低生产物料损耗,降低人力成本

5、对工序作业、设备状态、质量问题、供应物料情况等过程进行统计分析、报表生成对实时采集的现场生产状况数据进行处理、存储与管理,为生产管理的分析和后期的持续改善提供依据

生产管理看板产品介绍生产管理看板产品介绍

讯鹏淘宝直营店

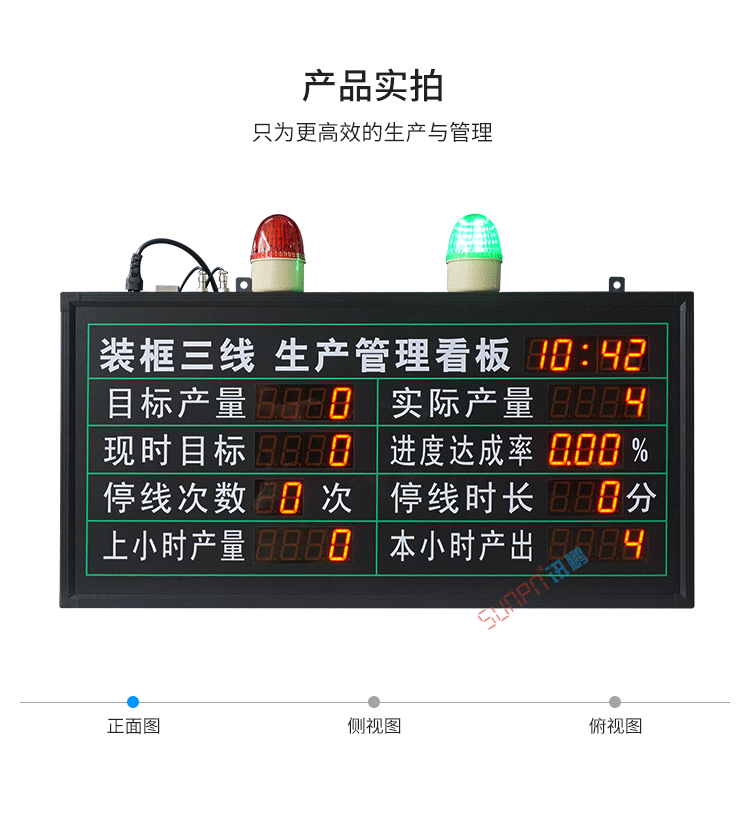

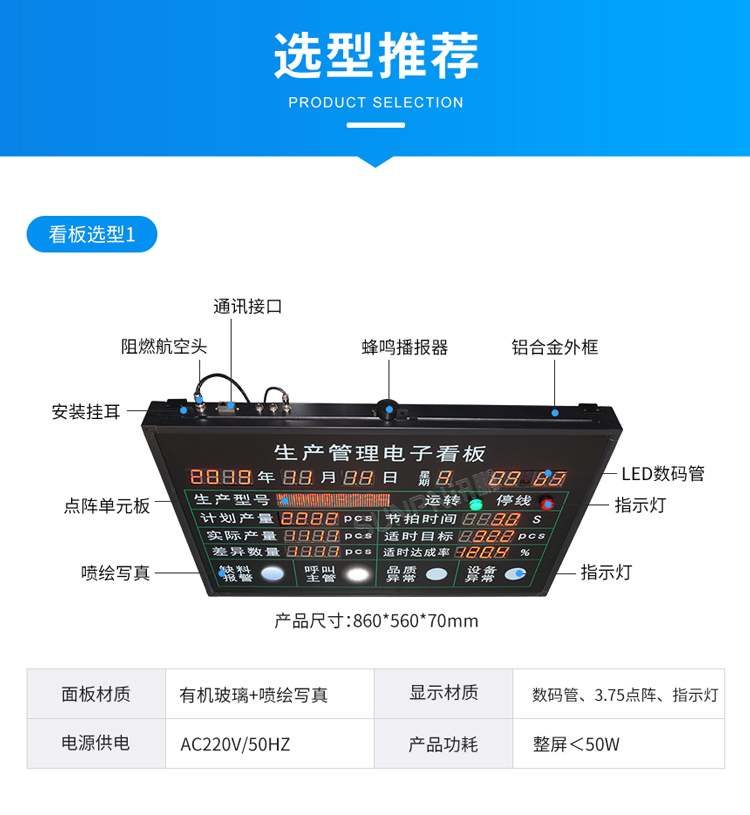

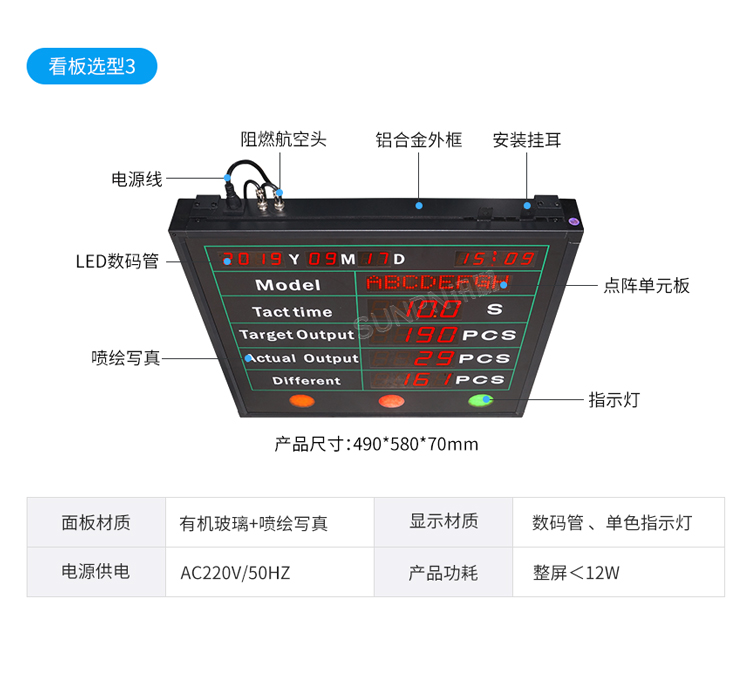

五、生产管理看板产品实拍

生产管理看板产品实拍生产管理看板产品实拍

六、生产管理看板功能说明:


1、生产管理看板时间为当前时间,可遥控编辑校正

2、计划(目标)产量通过遥控器输入固定值

3、实际产量通过对射光电开关计数累加,可设置光电计数步长,光电间隔时间、光电延时时间

4、现时目标根据设定的节拍时间自动递增,节拍时间藏在现时目标栏,格式为000.1秒

5、进度达成率=实际产量/现时目标*100%,自动计算

6、停机次数通过“停机按钮”开关计数累加。按钮为自动复位式按钮,按一次累计一次,并停线时长开始计时,再次按下则停线时长停止计时。

生产管理看板功能说明

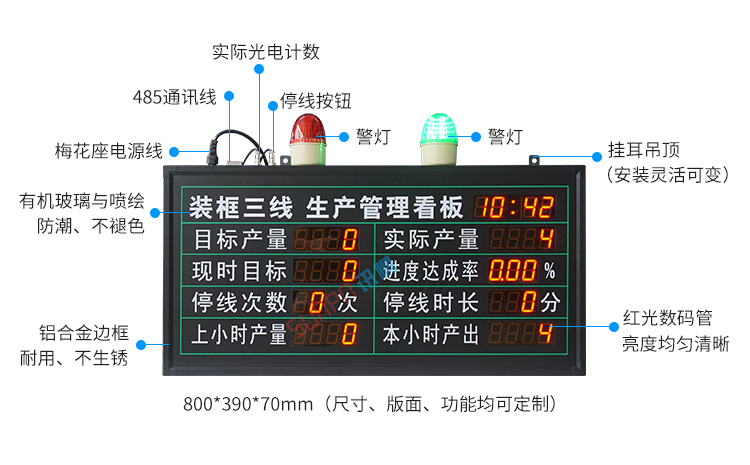

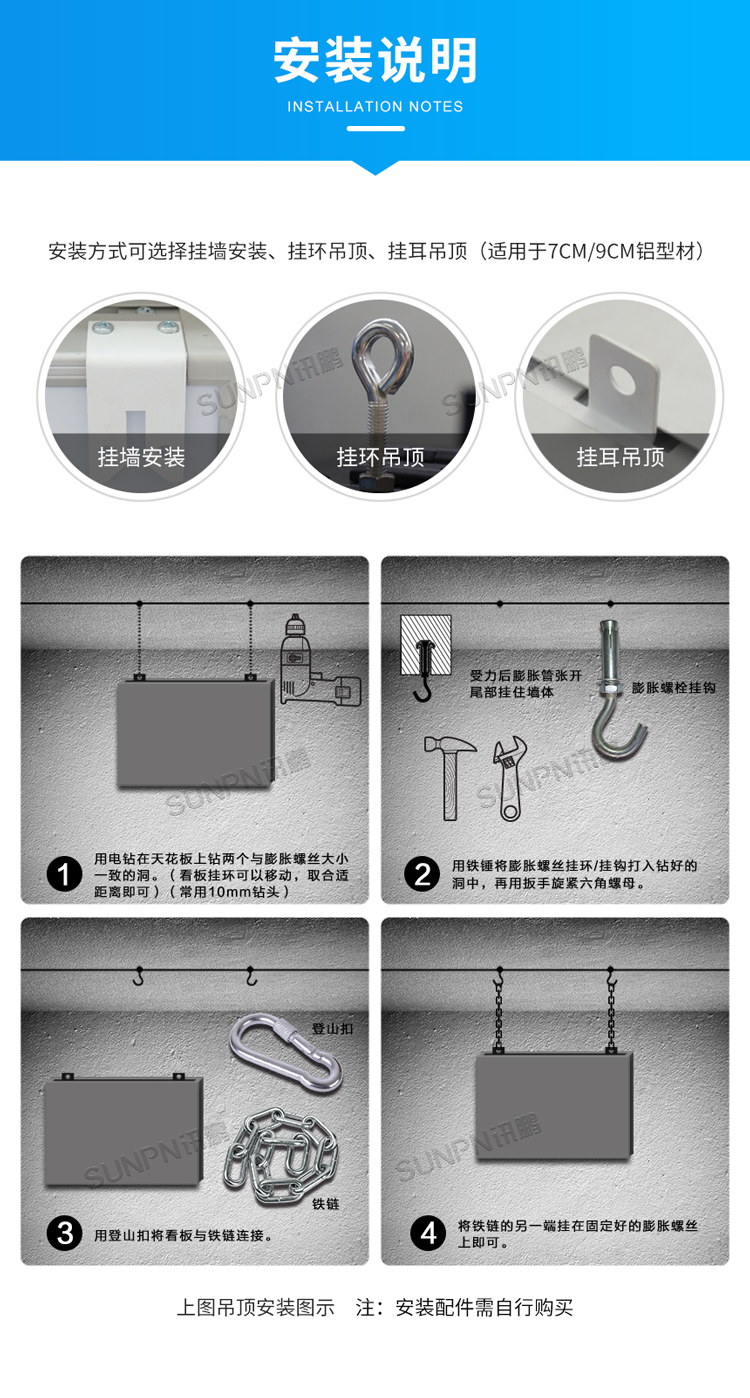

生产管理看板安装说明

生产看板安装图示生产管理看板安装图示

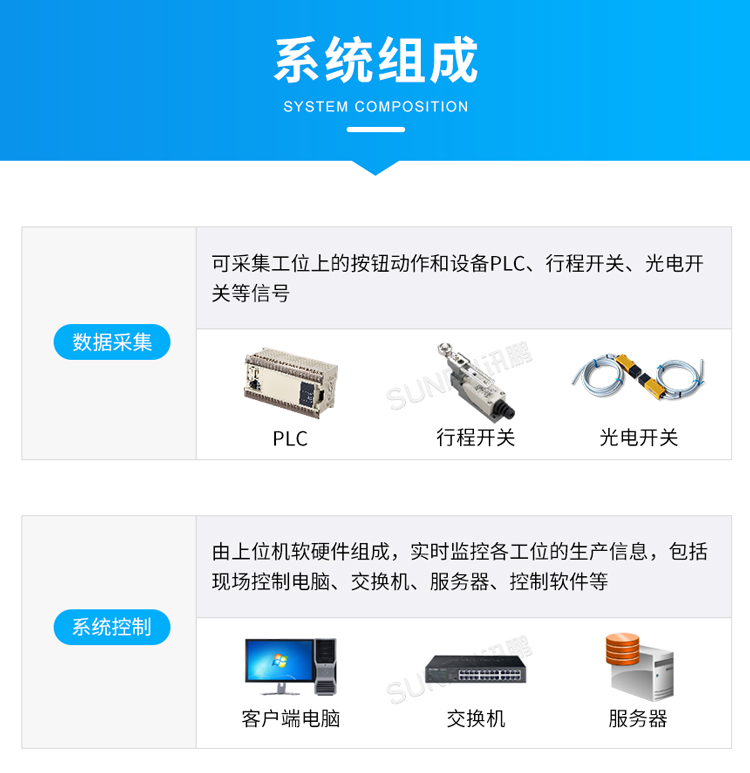

生产管理看板系统组成

生产管理看板系统组成

数据采集部分

可以采集工位上的按钮动作,也可以采集设备PLC、行程开关、光电开关、扫描枪等信号

生产管理看板系统组成

系统控制部分

由上位机软硬件组成,实时监控各工位的生产信息,包括现场控制电脑、交换机、服务器、控制软件等

生产管理看板系统组成

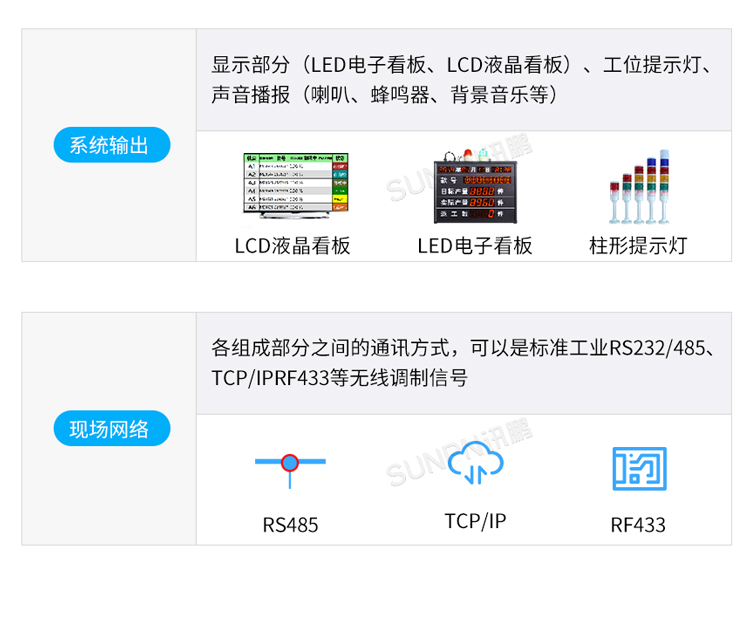

系统输出部分

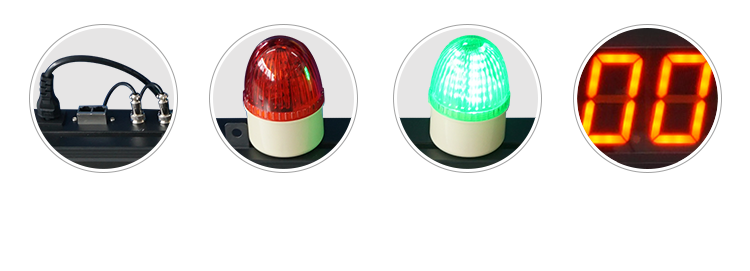

显示部分(LED电子看板、LCD液晶看板)、工位警灯、声音报警(喇叭、蜂鸣器、背景音乐等)

生产管理看板系统组成

现场网络部分

各组成部分之间的通讯方式,可以是标准工业RS232/485、TCP/IP、RF433等无线调制信号

生产管理看板系统组成

生产管理看板系统架构

生产管理看板系统架构

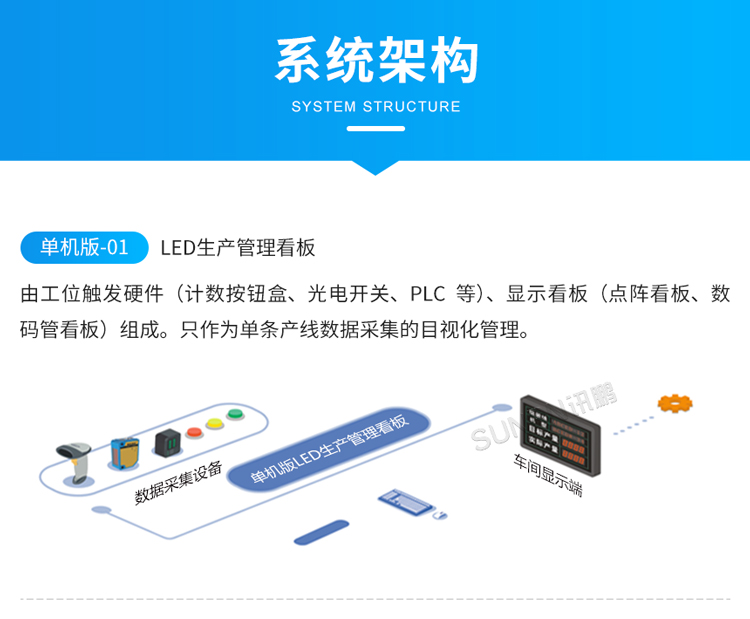

1、单机版LED生产管理看板


单机版LED生产管理看板是最简单的一种生产管理工具,他只由工位触发硬件(计数按钮盒、光电开关、PLC等)、显示看板(点阵看板、数码管看板)组成。只作为单条产线数据采集的目视化管理。

生产管理看板系统架构

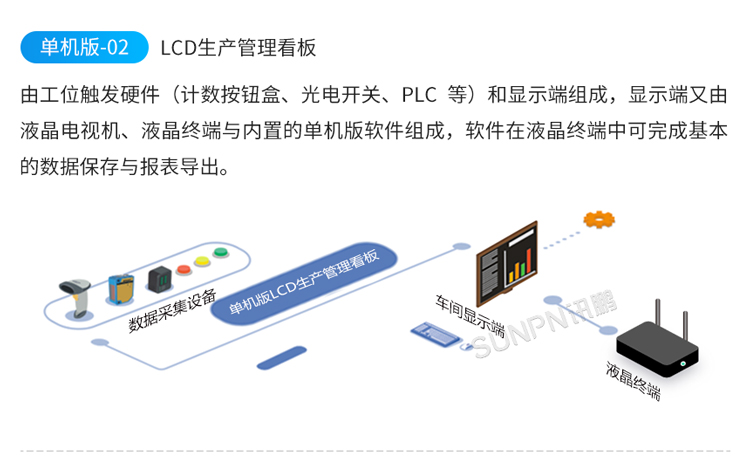

2-单机版LCD生产管理看板

(界面更美观,设计更灵活,信息更丰富。)


单机版LCD生产管理看板由工位触发硬件(计数按钮盒、光电开关、PLC等)和显示端组成,显示端又由液晶电视机、液晶终端与内置的单机版软件组成,软件在液晶终端中可完成基本的数据保存与报表导出。

生产管理看板系统架构

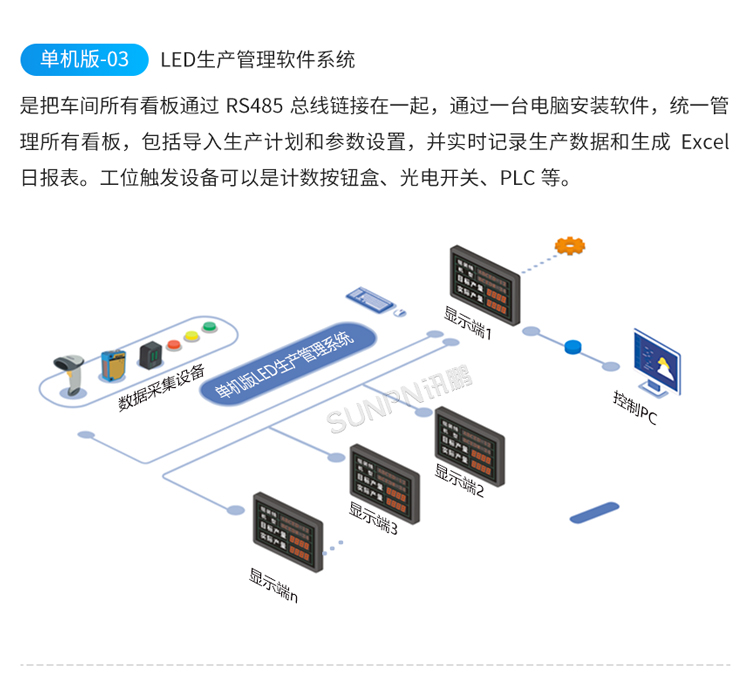

3-单机版LED生产管理软件系统


单机版LED生产管理软件系统是把车间所有看板通过RS485总线链接在一起,通过一台电脑安装软件,统一管理所有看板,包括导入生产计划和参数设置,并实时记录生产数据和生成Excel日报表。工位触发设备可以是计数按钮盒、光电开关、PLC等。

生产看板系统架构

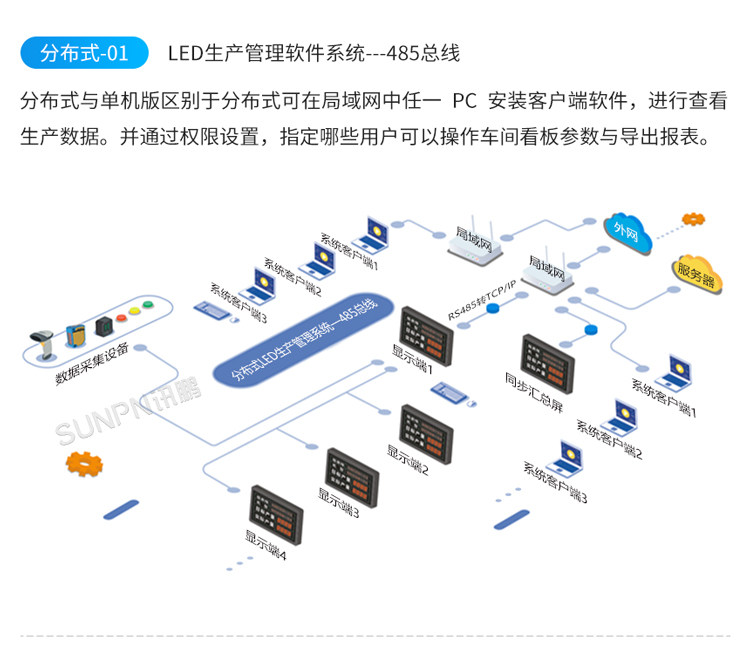

4-分布式LED生产管理软件系统---485总线


分布式LED生产管理软件系统与单机版LED生产管理软件系统最大的区别在于,分布式LED生产管理软件系统可以在局域网中任一PC安装客户端软件,进行查看生产数据。并通过权限设置,指定哪些用户可以操作车间看板参数与导出报表。

生产管理看板系统架构

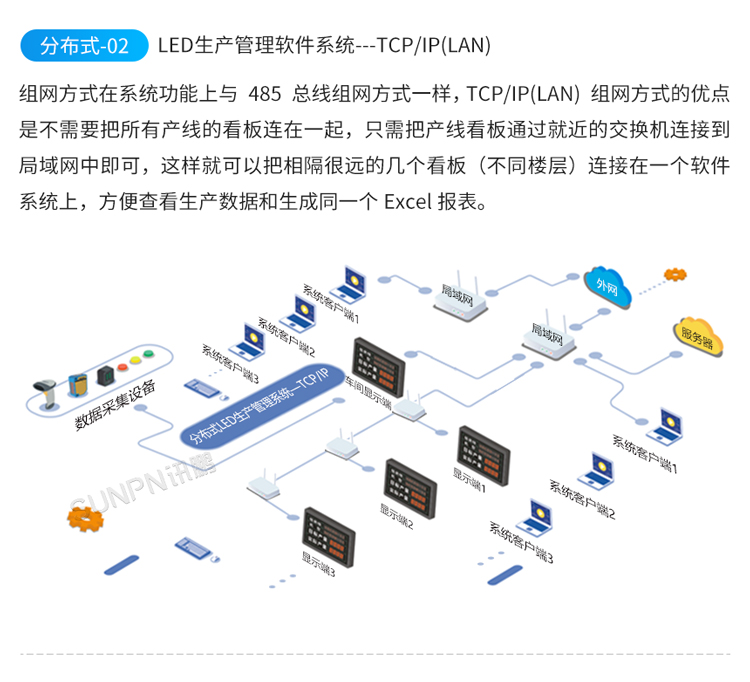

5-分布式LED生产管理软件系统---TCP/IP(LAN)


TCP/IP(LAN)组网方式在系统功能上与485总线组网方式一样, TCP/IP(LAN)组网方式的优点是不需要把所有产线的看板连在一起,只需把产线看板通过最近的交换机连接到局域网中即可,这样就可以把相隔很远的几个看板(不同楼层)连接在一个软件系统上,方便查看生产数据和生成同一个Excel报表。

生产管理看板系统架构

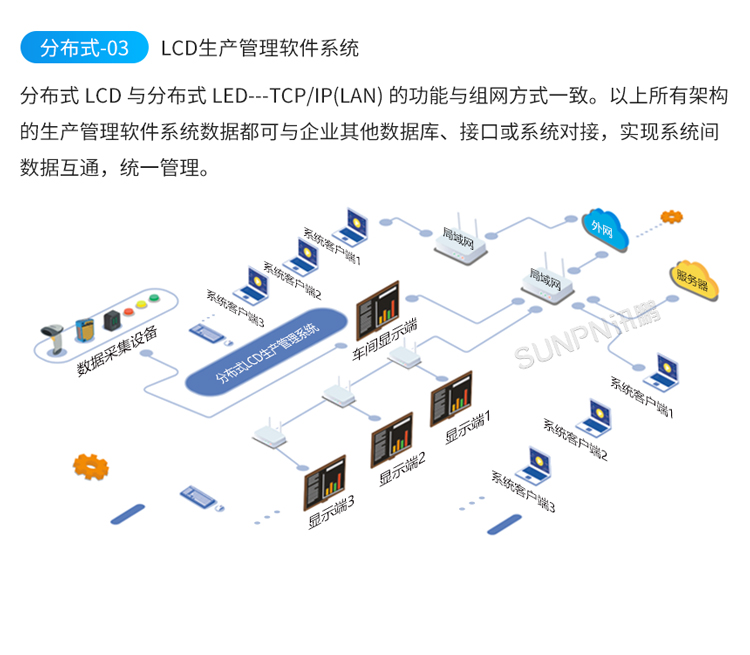

6-分布式LCD生产管理软件系统


分布式LCD生产管理软件系统与分布式LED生产管理软件系统---TCP/IP(LAN)的功能与组网方式一致。以上所有架构的生产管理软件系统数据都可与企业其他数据库、接口或系统对接,实现系统间数据互通,统一管理。

生产管理看板系统架构

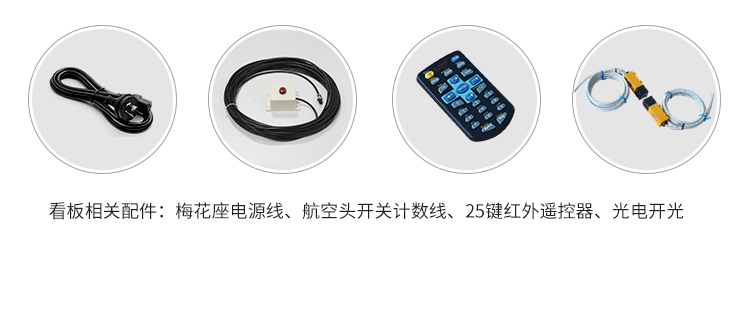

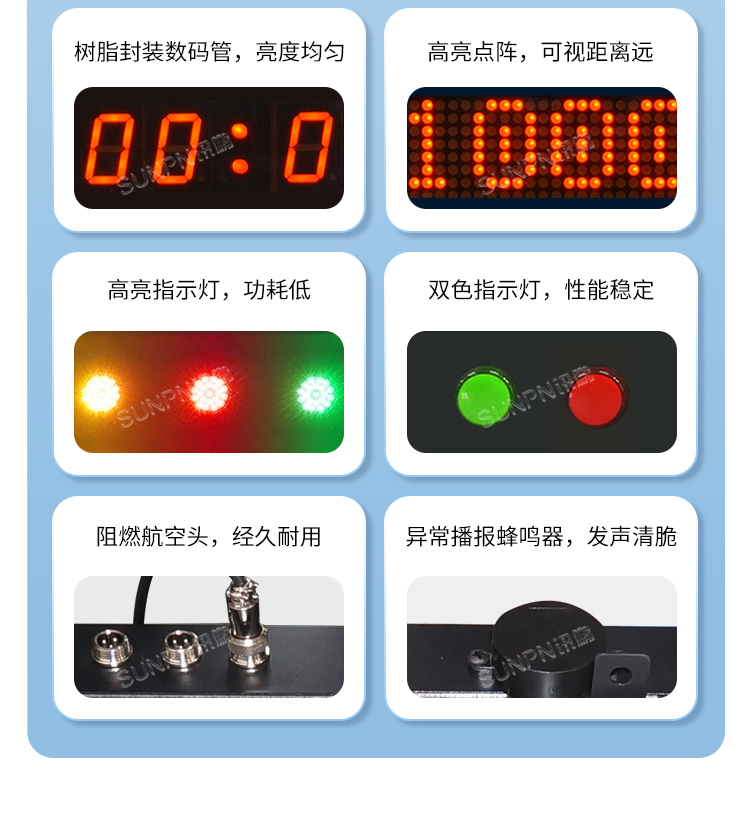

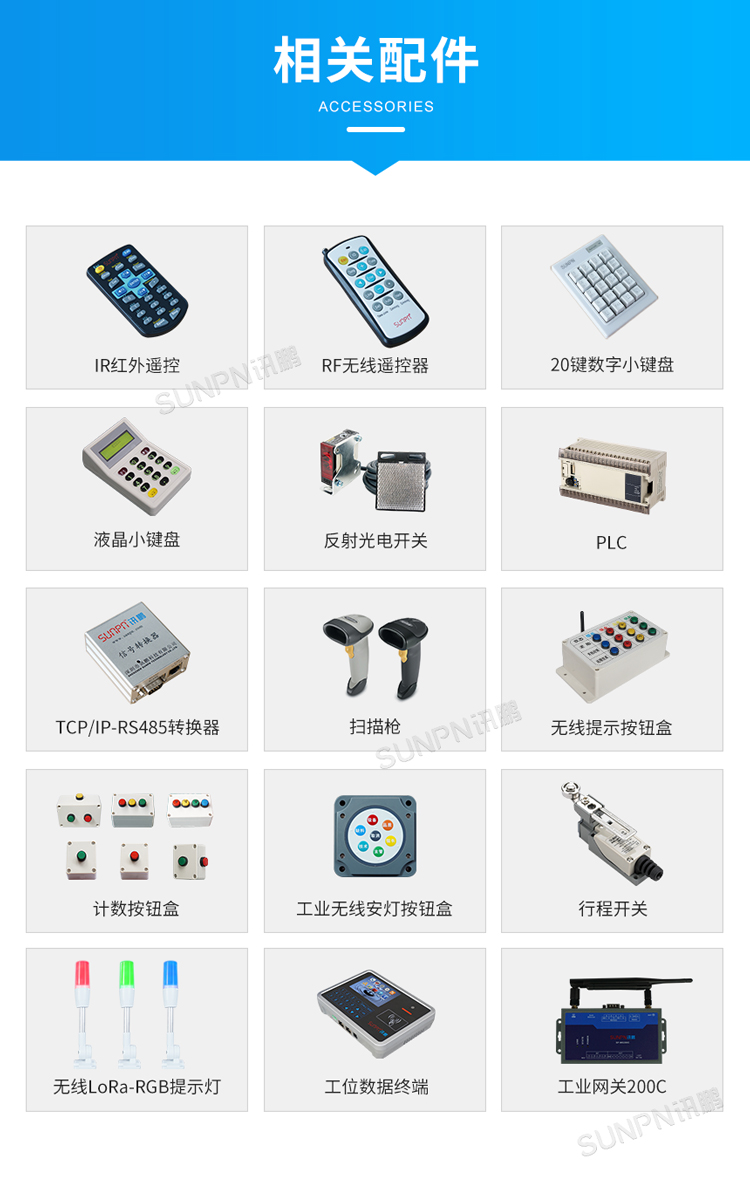

生产管理看板相关配件

生产管理看板相关配件生产管理看板相关配件

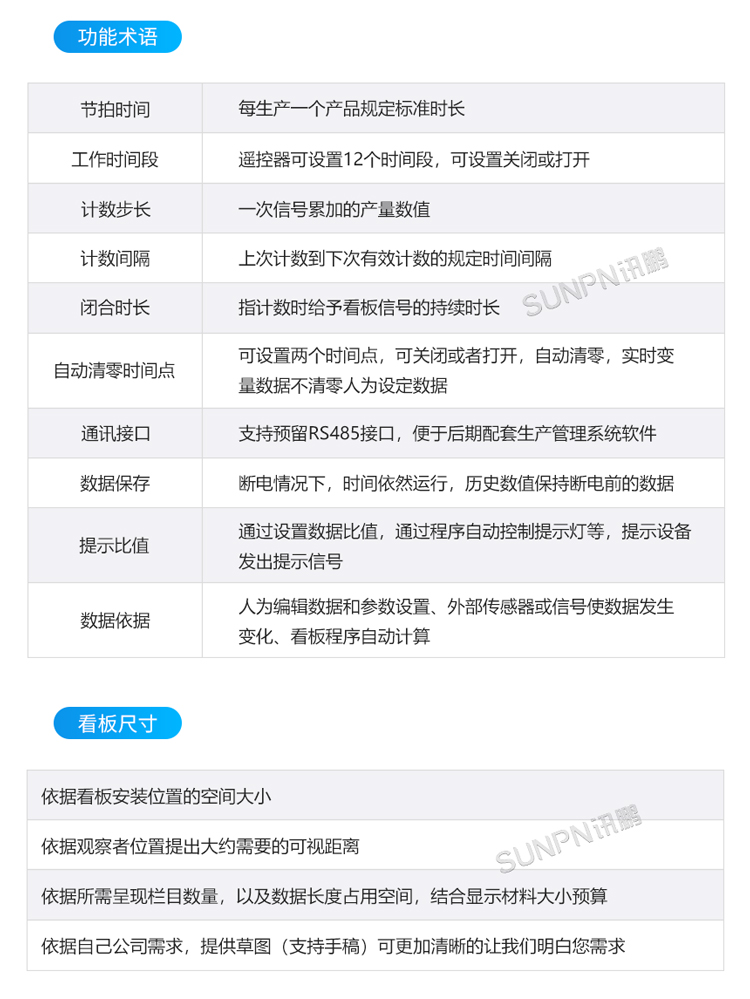

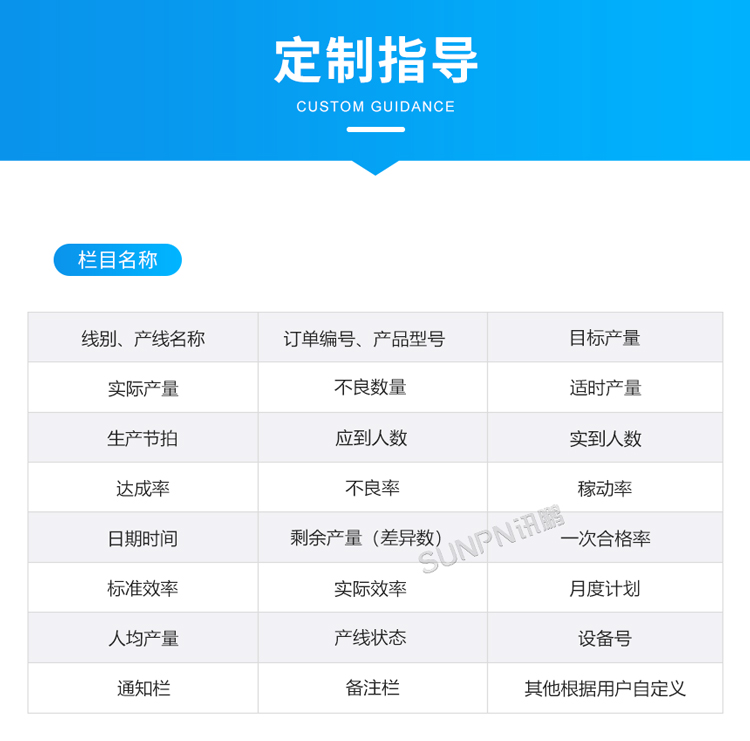

生产管理看板定制指导

生产看板定制指导生产管理看板定制指导生产管理看板定制指导生产管理看板定制指导生产管理看板定制指导

生产管理看板应用场景

生产管理看板应用场景生产管理看板应用场景

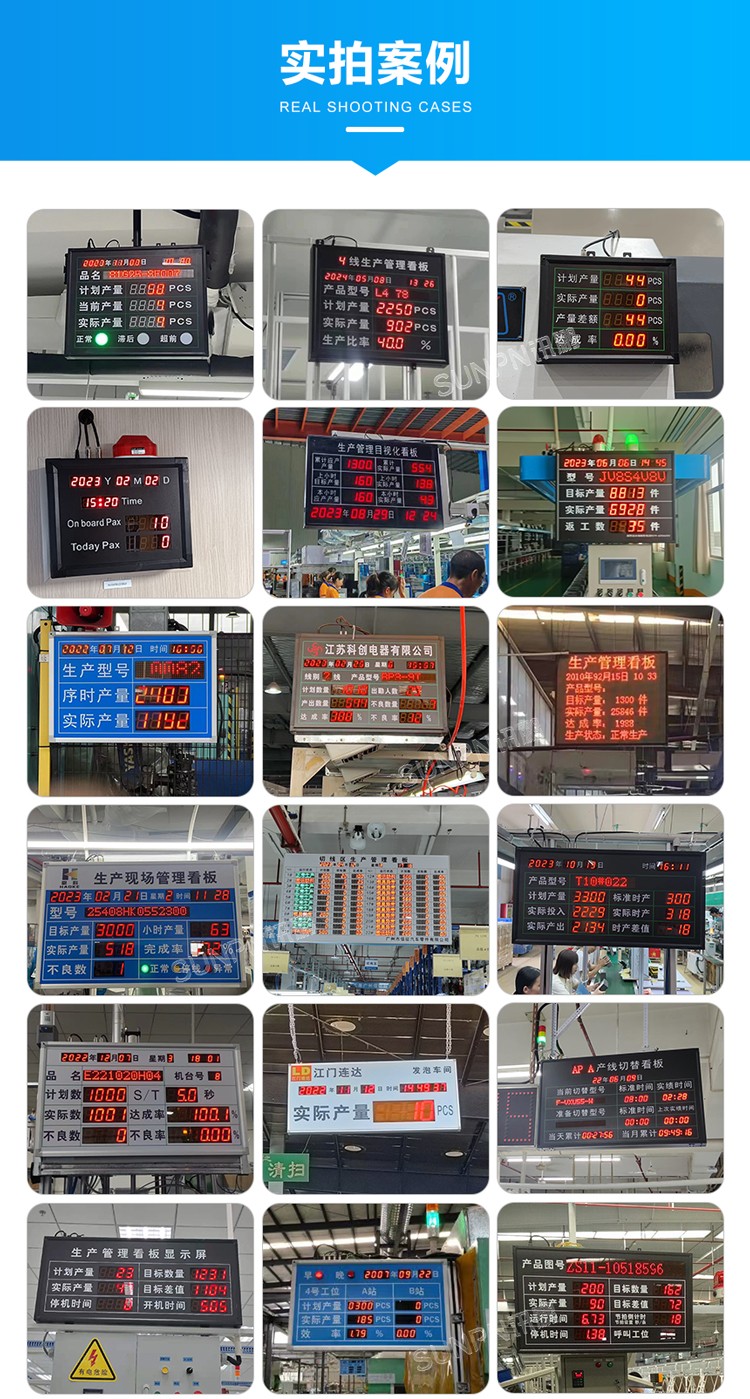

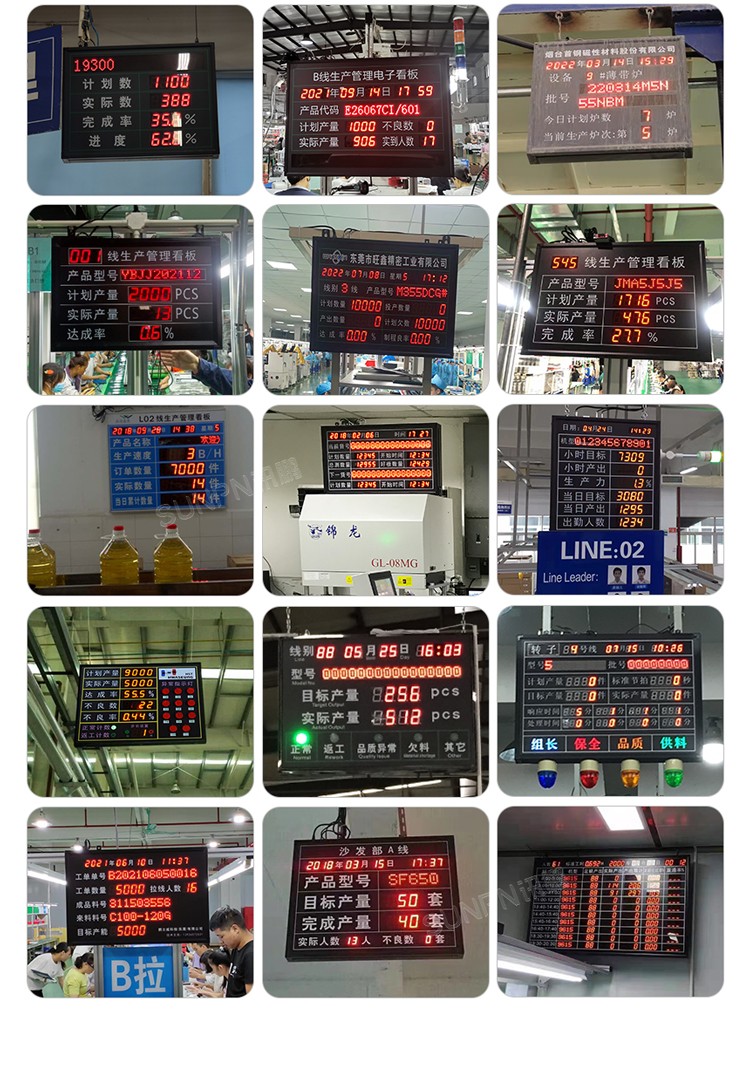

生产管理看板案例参考

生产管理看板案例参考生产管理看板案例参考生产管理看板案例参考

生产管理看板现场案例

生产管理看板现场案例生产管理看板现场案例
