一、什么是生产管理看板

       看板也就是发现问题、解决问题的非常有效且直观的手段,是现场管理三大管理工具之一。

广义的看板:管理可视化的一种表现形式,即对数据、信息等状况一目了然的表现。它通过各种形式,如标语、图标、电子屏等,把文件上、脑子里或现场中隐藏的信息揭示出来,以便任何人都可以及时掌握管理现状和必要的信息,从而能够快速指定并实施应对措施。

狭义的看板:是指JIT(准时制生产)生产看板。

生产管理看板

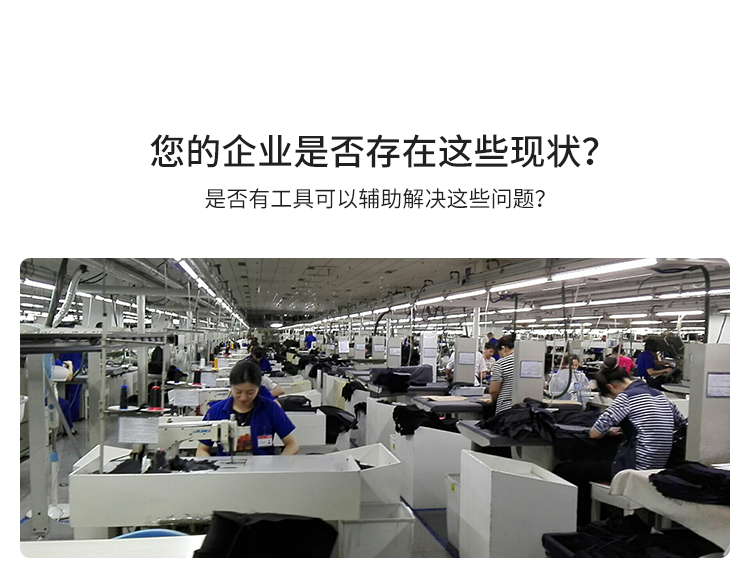

二、当前生产车间存在的问题:

1、生产计划信息、实际生产数据,无法及时传达及掌握生产情况

2、生产车间看板手工书写,更新不实时,大多数是摆摆样子

3、生产数据统计分析报告既耗费人力,又不实时和准确。

4、不能及时有效且直观的发现和展示生产现场问题。

5、有些生产数据完全可以自动采集,但是仍需人工录入,浪费人力。

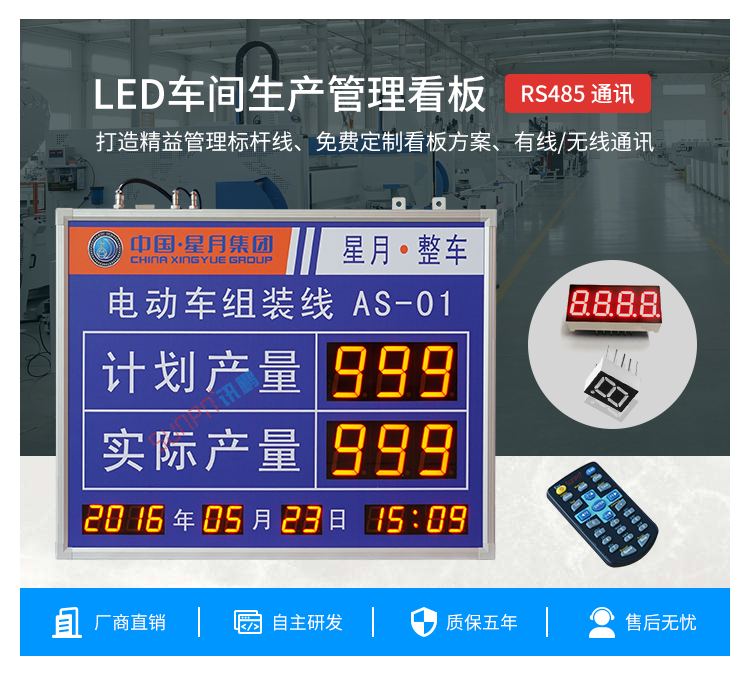

生产管理看板产品介绍

        车间的生产本质您了解吗?车间的生产效率您知道吗?很多你想要了解的车间生产数据,仅用眼睛是看的不真切的。只有数据才是很好的反馈,这个时候有了生产管理看板,我们就可以一目了然。如果下达给车间的任务是生产800个产品,要求时间十个小时。如果一个小时做了80个,生产状况正常;如果一个小时生产了100个,效率就很高;如果一个小时只有五十个或者只有七十个,进度就有问题,需要调整。整体看来,看板犹如一个反光镜,及时反馈车间生产的状况。

          再次,生产管理看板不仅仅在于看,而在于整个生产管理。如果看板管理只是看,而没有管的思想在,注定是要失效的。看板管理应该到处体现从横向的管理、纵向的管理到相互的管理以及分段控制思想——看板每小时进行一次数据填写,单位化小,控制更好。及时反馈相关信息,能更加便捷的帮助我们对生产的管理。

生产管理看板产品介绍

三、生产管理看板介绍:


1、生产管理看板生产计划、实际生产数据,无法及时传达及了解生产情况

2、生产车间看板手工书写,更新不实时,一般是完成了再去填

3、电子看板生产数据都是纸质文件,无法进行统计分析,无法生成报表

4、不能实时有效直观第一时间发现和展示生产现场问题

5、所有数据都是人工统计,准确度不高

生产管理看板产品介绍

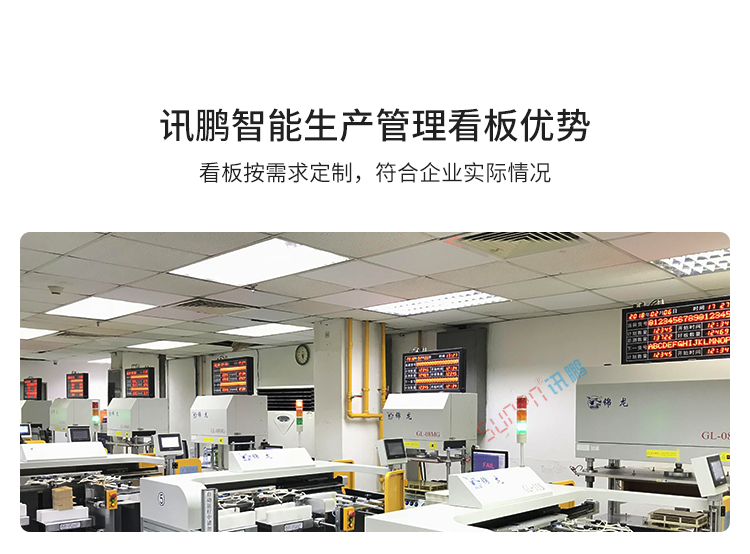

四、生产管理看板优势:


1、电子看板加强车间生产过程的管理,信息传递快捷化,工序过程透明化,提高生产组织效率

2、生产信息目视化,实时了解产线状态、当前生产效率、直通率、不良率和完成率,显示内容根据企业实际情况定制

3、车间生产看板当跟不上生产节拍或有非标准的状况产生时,寻求帮助。使操作过程能够防止缺陷产生或流入下一道工序

4、电子看板提升产品质量,降低生产物料损耗,降低人力成本

5、对工序作业、设备状态、质量问题、供应物料情况等过程进行统计分析、报表生成对实时采集的现场生产状况数据进行处理、存储与管理,为生产管理的分析和后期的持续改善提供依据

生产管理看板产品介绍生产管理看板产品介绍

讯鹏淘宝直营店

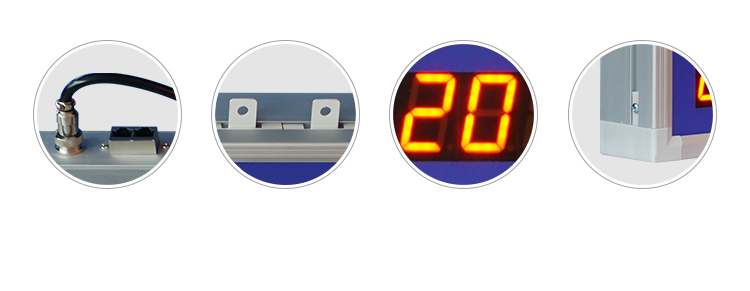

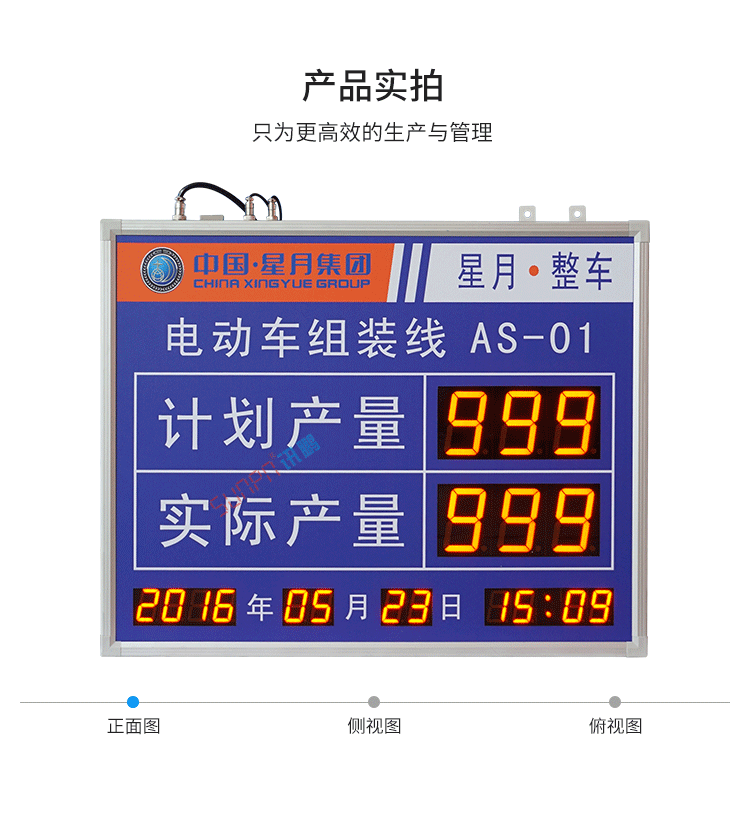

五、生产管理看板产品实拍

生产管理看板产品实拍生产管理看板产品实拍

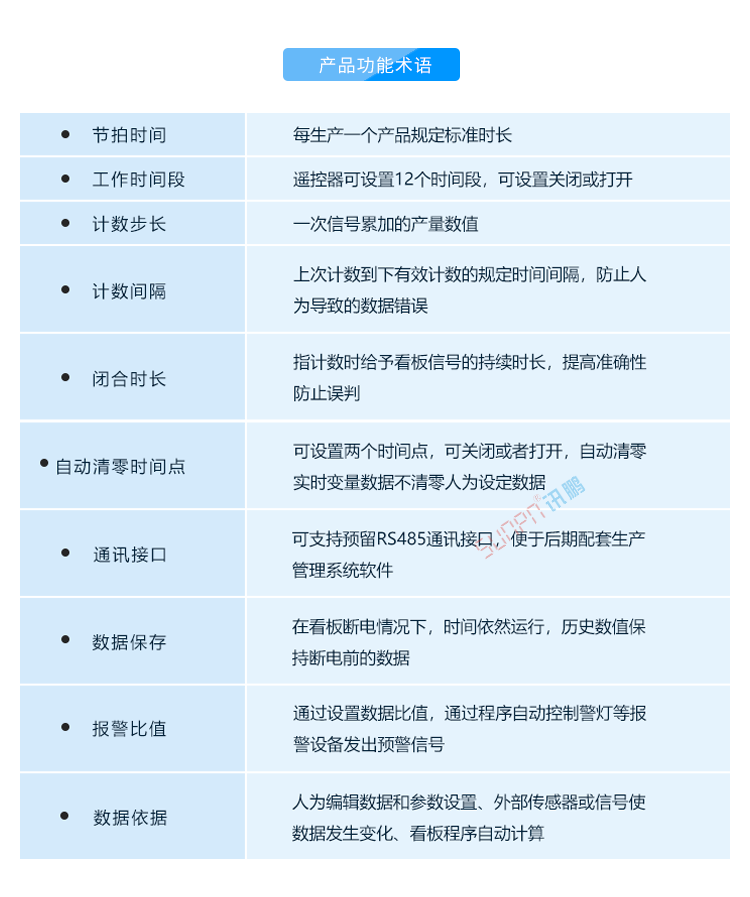

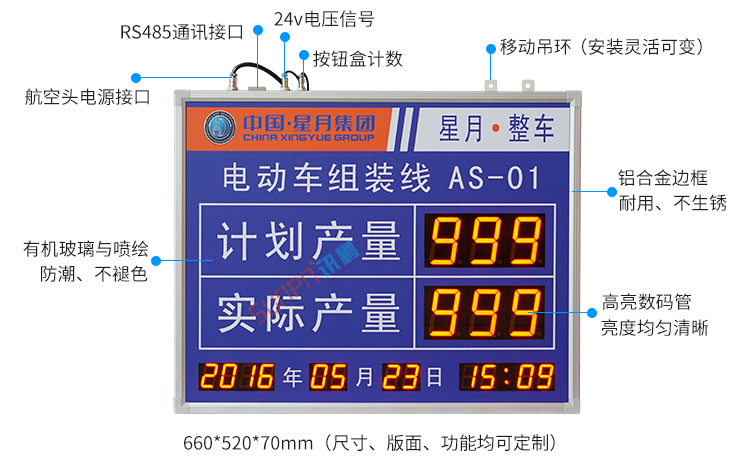

六、生产管理看板功能说明:


1、生产管理看板遥控器输入功能: 可以输入数字( 0-9 )具有随意输入、清除功能。

2、计划产量 : 遥控器编辑设置参数,可设置节拍时间。当 “ 节拍时间 ” 设置为0 时,那么计划产量设置的参数固定不变 ; 当节拍时间设置为 “ 10 ” 时,每过10秒钟,计划产量动累加1 ;节拍时间设置为 “ 100 ” 时,每过100  秒,量计划产量自动累加  1.“ 节拍时间 ” 设置范围(1-999  秒,单位:秒)

3、车间生产看板实际产量 : 每接收到一个信号,实际产量 累加1 (电压信号  24V, 请加闭合时间、延时间功能) ,也可用按钮盒计数,按击 1  次 实际产量 累加 1 。

4、车间生产看板时间、日期:遥控器编辑设置,自动走时。

5、可一键清零所有数据(时间、日期除外)。

6、生产管理看板可设置时间段,例:上午上班 07:00 - -  11:30 下午上班 13:30 - - 17:30 班 晚上加班  19:00- -  22:30 , 显示屏除正常工作时间之外暂停工作,不计数。(最多可设置12个时间段)

生产管理看板功能说明

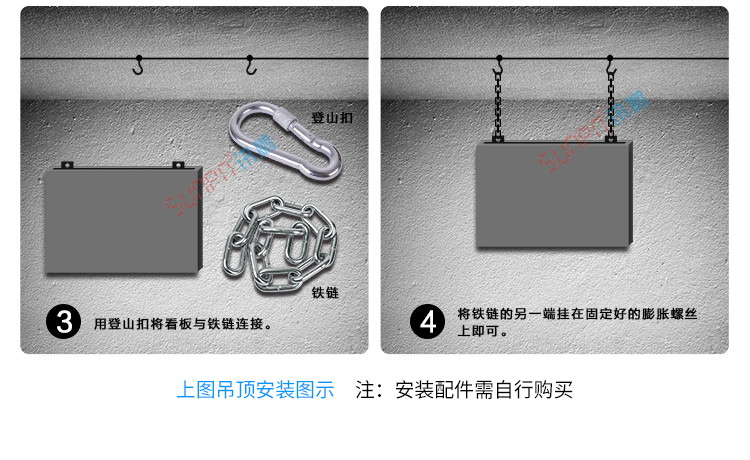

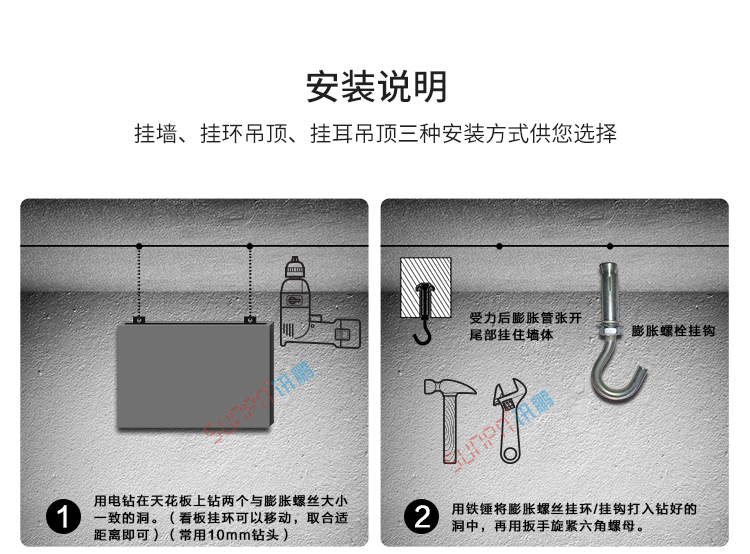

生产管理看板安装说明

车间生产看板安装图示生产管理看板安装图示

生产管理看板系统组成

车间生产看板系统组成

数据采集部分

可以采集工位上的按钮动作,也可以采集设备PLC、行程开关、光电开关、扫描枪等信号

生产管理看板系统组成

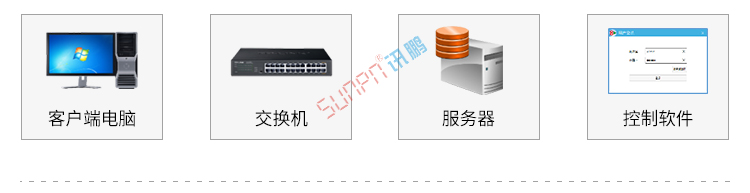

系统控制部分

由上位机软硬件组成,实时监控各工位的生产信息,包括现场控制电脑、交换机、服务器、控制软件等

生产管理看板系统组成

系统输出部分

显示部分(LED电子看板、LCD液晶看板)、工位警灯、声音报警(喇叭、蜂鸣器、背景音乐等)

生产管理看板系统组成

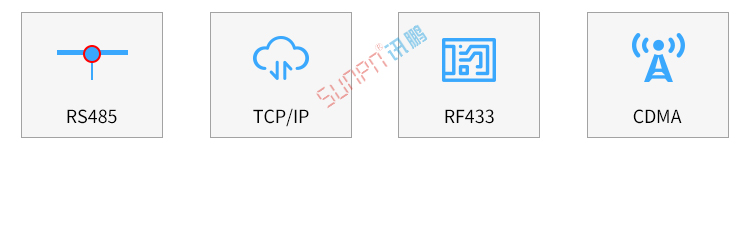

现场网络部分

各组成部分之间的通讯方式,可以是标准工业RS232/485、TCP/IP、RF433等无线调制信号

生产管理看板系统组成

生产管理看板系统架构

生产管理看板系统架构

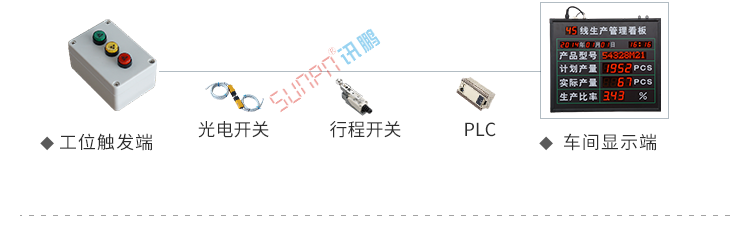

1、单机版LED生产管理看板


单机版LED生产管理看板是最简单的一种生产管理工具,他只由工位触发硬件(计数按钮盒、光电开关、PLC等)、显示看板(点阵看板、数码管看板)组成。只作为单条产线数据采集的目视化管理。

生产管理看板系统架构

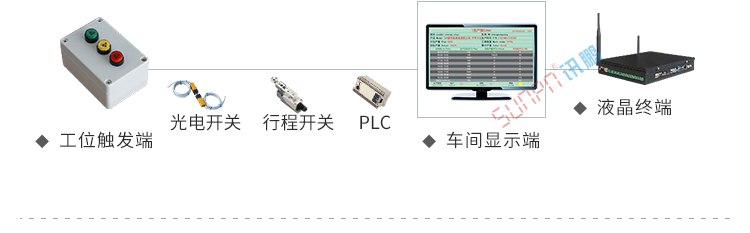

2-单机版LCD生产管理看板

(界面更美观,设计更灵活,信息更丰富。)


单机版LCD生产管理看板由工位触发硬件(计数按钮盒、光电开关、PLC等)和显示端组成,显示端又由液晶电视机、液晶终端与内置的单机版软件组成,软件在液晶终端中可完成基本的数据保存与报表导出。

生产管理看板系统架构

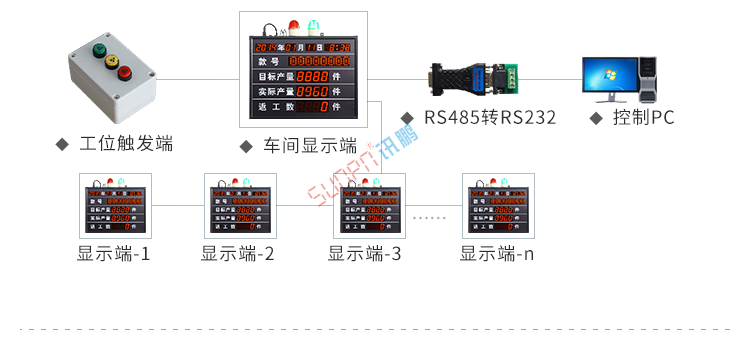

3-单机版LED生产管理软件系统


单机版LED生产管理软件系统是把车间所有看板通过RS485总线链接在一起,通过一台电脑安装软件,统一管理所有看板,包括导入生产计划和参数设置,并实时记录生产数据和生成Excel日报表。工位触发设备可以是计数按钮盒、光电开关、PLC等。

生产管理看板系统架构

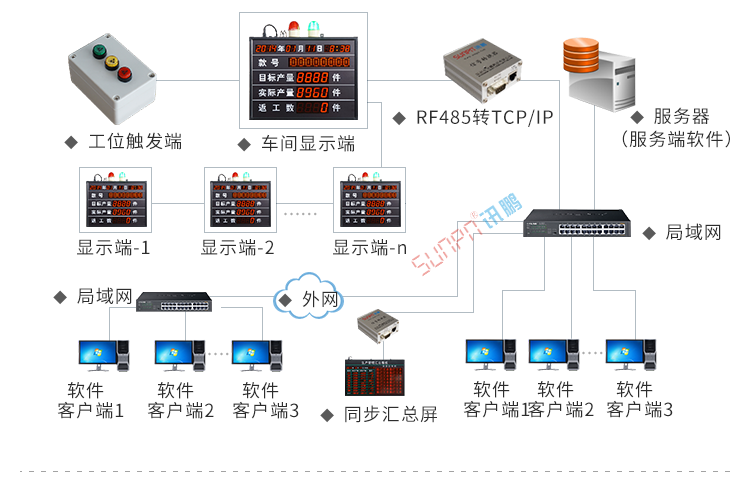

4-分布式LED生产管理软件系统---485总线


分布式LED生产管理软件系统与单机版LED生产管理软件系统最大的区别在于,分布式LED生产管理软件系统可以在局域网中任一PC安装客户端软件,进行查看生产数据。并通过权限设置,指定哪些用户可以操作车间看板参数与导出报表。

生产管理看板系统架构

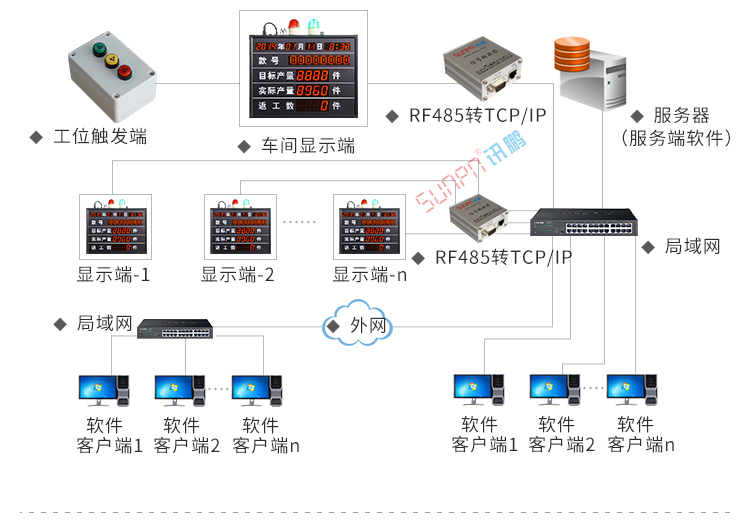

5-分布式LED生产管理软件系统---TCP/IP(LAN)


TCP/IP(LAN)组网方式在系统功能上与485总线组网方式一样, TCP/IP(LAN)组网方式的优点是不需要把所有产线的看板连在一起,只需把产线看板通过最近的交换机连接到局域网中即可,这样就可以把相隔很远的几个看板(不同楼层)连接在一个软件系统上,方便查看生产数据和生成同一个Excel报表。

生产管理看板系统架构

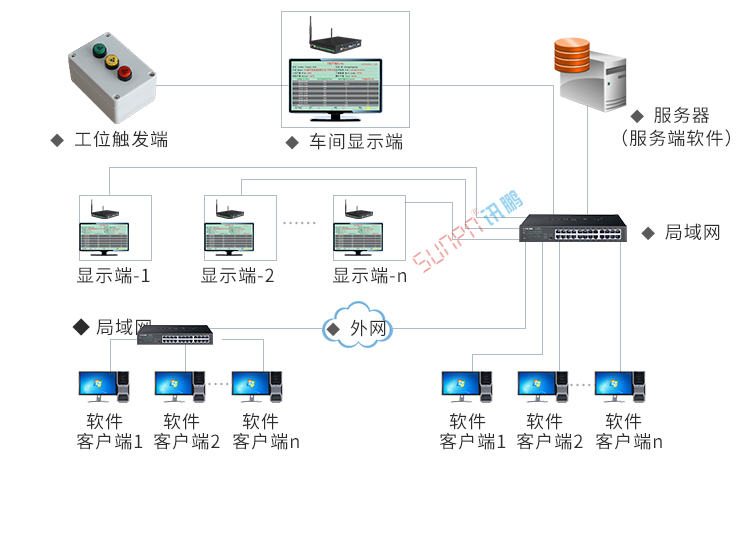

6-分布式LCD生产管理软件系统


分布式LCD生产管理软件系统与分布式LED生产管理软件系统---TCP/IP(LAN)的功能与组网方式一致。以上所有架构的生产管理软件系统数据都可与企业其他数据库、接口或系统对接,实现系统间数据互通,统一管理。

生产管理看板系统架构

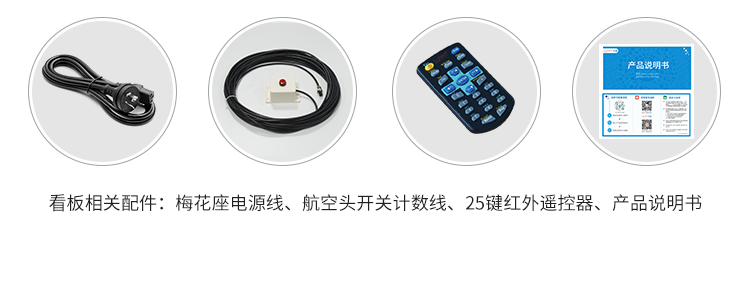

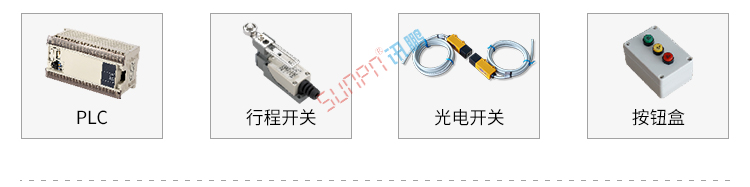

生产管理看板相关配件

车间生产看板相关配件生产管理看板相关配件

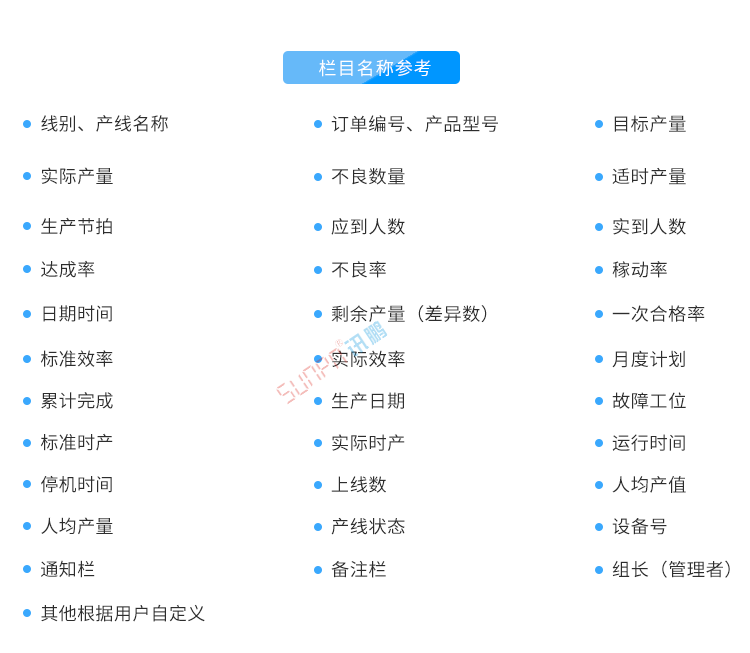

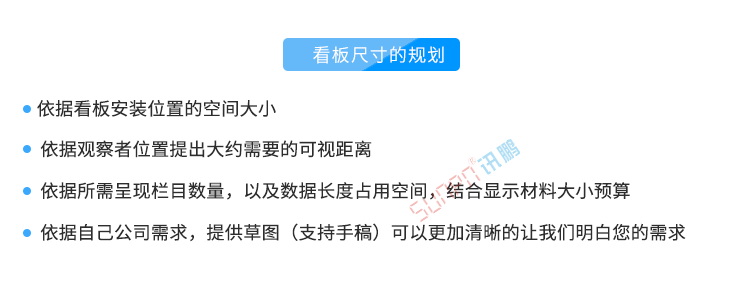

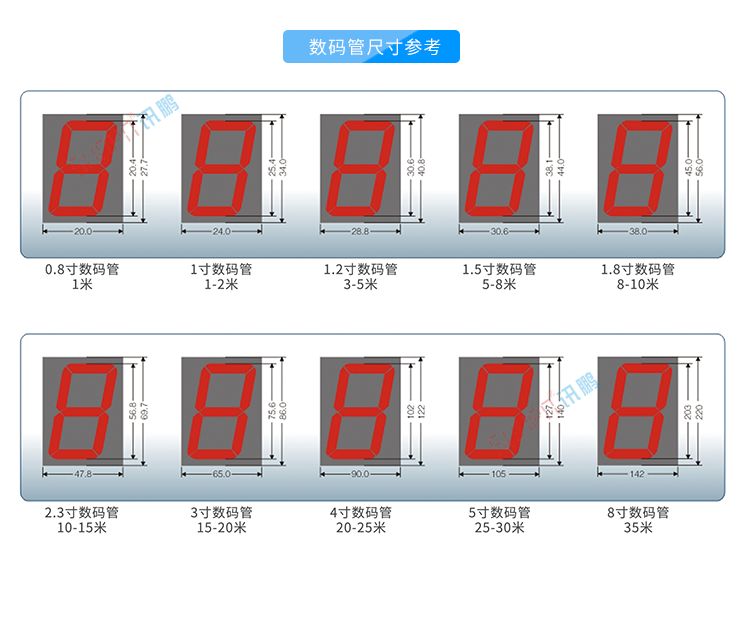

生产管理看板定制指导

车间生产看板定制指导生产管理看板定制指导生产管理看板定制指导车间生产看板定制指导生产管理看板定制指导

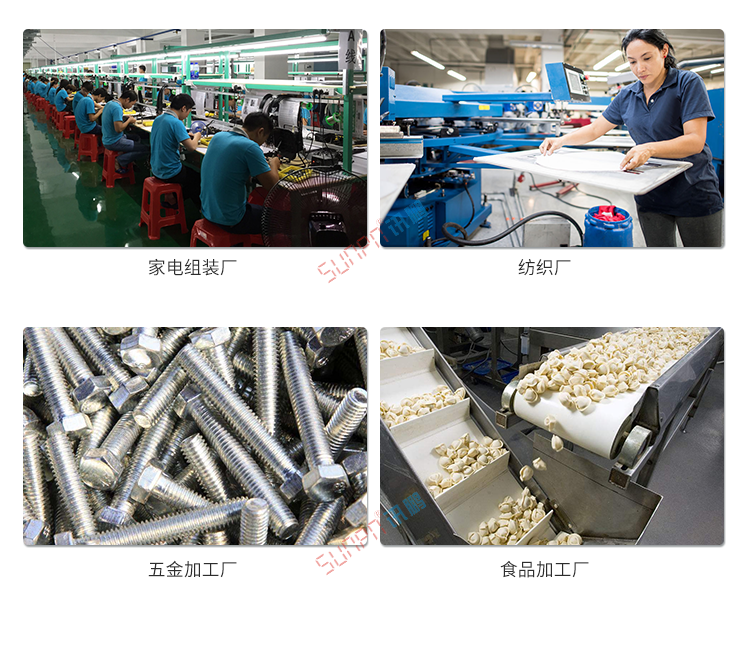

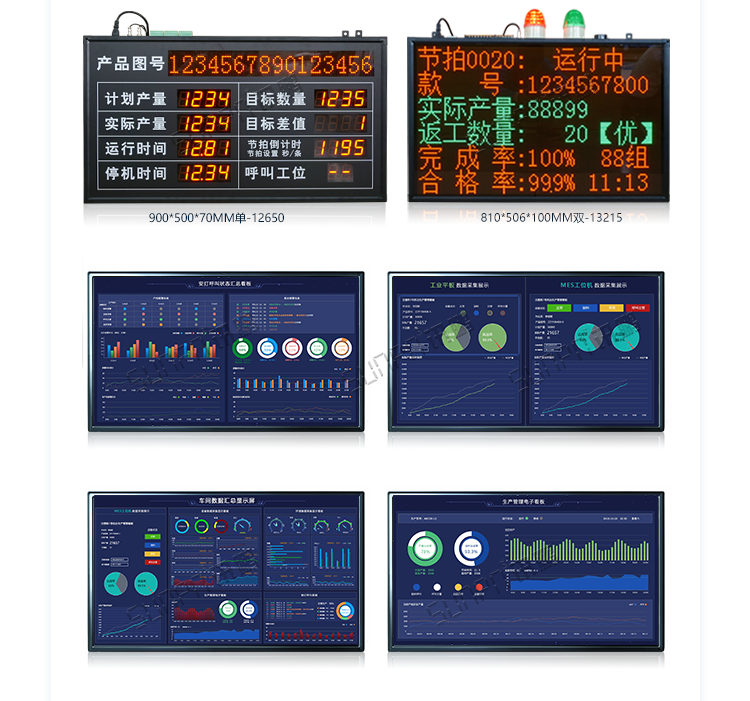

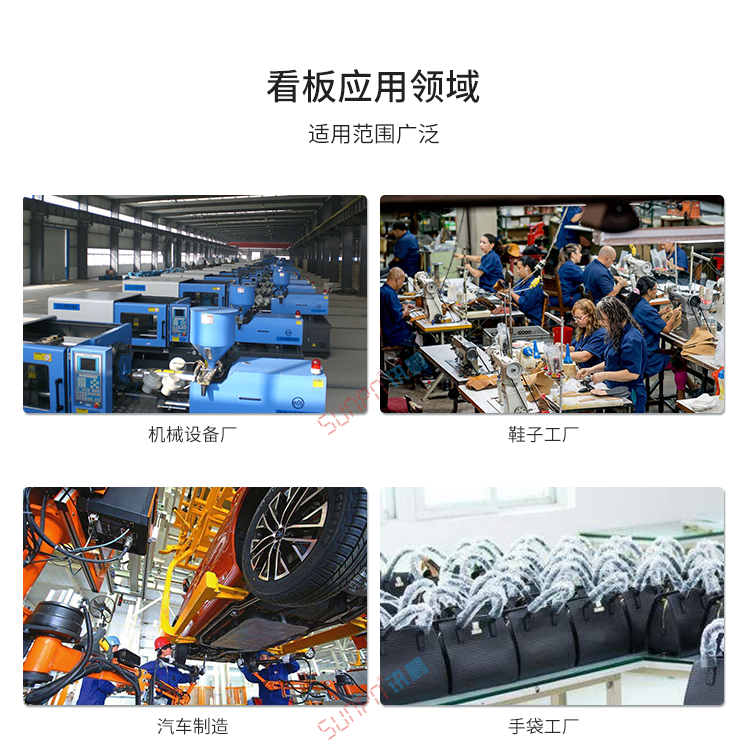

生产管理看板应用场景

生产管理看板应用场景生产管理看板应用场景

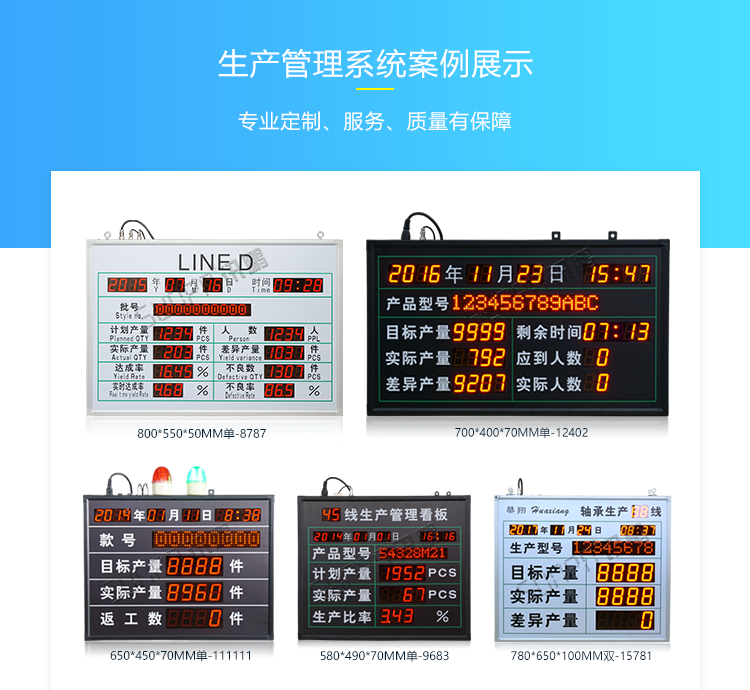

生产管理看板案例参考

生产管理看板案例参考生产管理看板案例参考生产管理看板案例参考

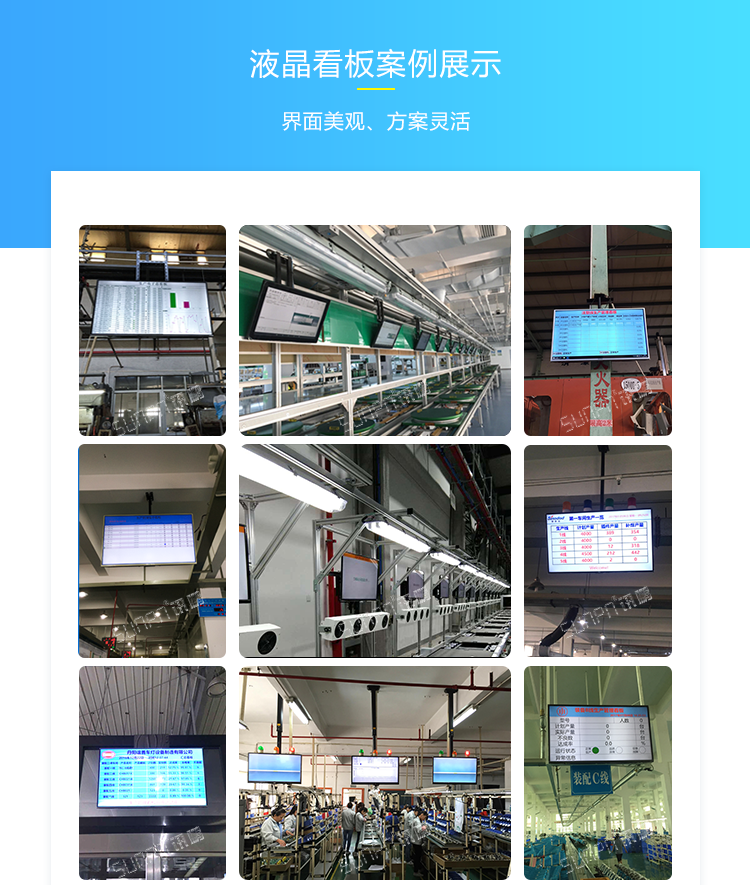

生产管理看板现场案例

生产管理看板现场案例生产管理看板现场案例
