在日益追求效率与精益管理的现代企业工厂里，生产线上的管理受到越来越高的重视各个企业也通过寻找各种技术手段实现生产线上的现代管理，其中可视化生产管理技术受到更多的关注。那么有哪些可以参考的车间生产管理工具，一起来看看车间看板管理系统吧！

       在工厂的日常管理中，如何速生产、品质、设备状况进行目视化管理，让管理者可以第一时间掌握整体的生产情况，通过车间看板管理系统可以将原本不可直观可见的内容直观的反馈到相关人员，可方便相关人员第一时间发现问题，并解决问题，以确保生产的制造效率，提升产品的品质提升。

视频右下方窗口，支持全屏播放

一、车间看板管理系统核心特点：

1、管理层：随时随地掌握生产线上的所有状况。

2、车间经理：及时掌握生产线上的作业情况。

3、作业人员：了解前后工序的生产状况，按节拍进行生产，提高生产效率。

4、设备维护人员:及时掌握设备的运行状况，以及设备运行的整体效率。

5、QA主管：随时随地掌握各生产线的产品品质状况，良品率，缺陷分布。

6、仓库管理人员：预知生产线上用料情况，避免缺料等情况的发生

7、生产计划主管：将生产工作单及时提供给生产线，并随时掌握订单的完成情况。

二、车间看板管理系统使用原则

(1)后工序只有在必要的时候，才向前工序领取必要数量的零部件:需要彻底改变现有流程和方法。

(2)前工序应该只生产足够的数量，以补充被后工序领取的零件:在这两条原则下，生产系统自然结合为输送带式系统，生产时间达到平衡。

(3)不良品不送往后工序:后工序没有库存，后工序一旦发现次品必须停止生产，找到次品送回前工序

(4)看板的使用数目应该尽量减少:看板的数量，代表零件的最大库存量

(5)应该使用看板以适应小幅度需求变动:计划的变更经由市场的需求和生产的紧急状况，依照看板取下的数目自然产生

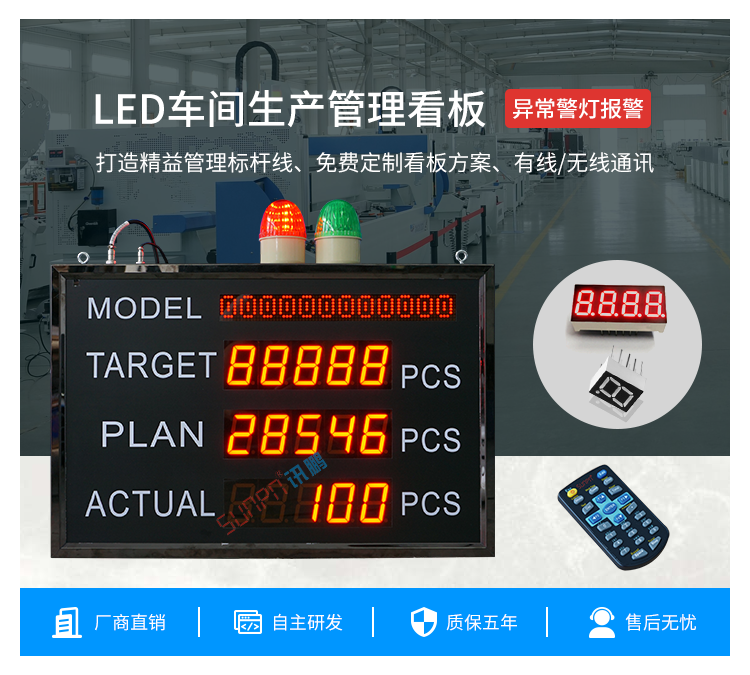

三、车间看板管理系统介绍：

1、目视化看板管理生产计划、实际生产数据，无法及时传达及了解生产情况

2、生产车间看板手工书写，更新不实时，一般是完成了再去填

3、电子看板生产数据都是纸质文件，无法进行统计分析，无法生成报表

4、不能实时有效直观第一时间发现和展示生产现场问题

5、所有数据都是人工统计，准确度不高

四、车间看板管理系统优势：

1、车间看板管理系统加强车间生产过程的管理，信息传递快捷化，工序过程透明化，提高生产组织效率

2、生产信息目视化，实时了解产线状态、当前生产效率、直通率、不良率和完成率，显示内容根据企业实际情况定制

3、当跟不上生产节拍或有非标准的状况产生时，寻求帮助。使操作过程能够防止缺陷产生或流入下一道工序

4、电子看板提升产品质量，降低生产物料损耗，降低人力成本

5、对工序作业、设备状态、质量问题、供应物料情况等过程进行统计分析、报表生成对实时采集的现场生产状况数据进行处理、存储与管理，为生产管理的分析和后期的持续改善提供依据

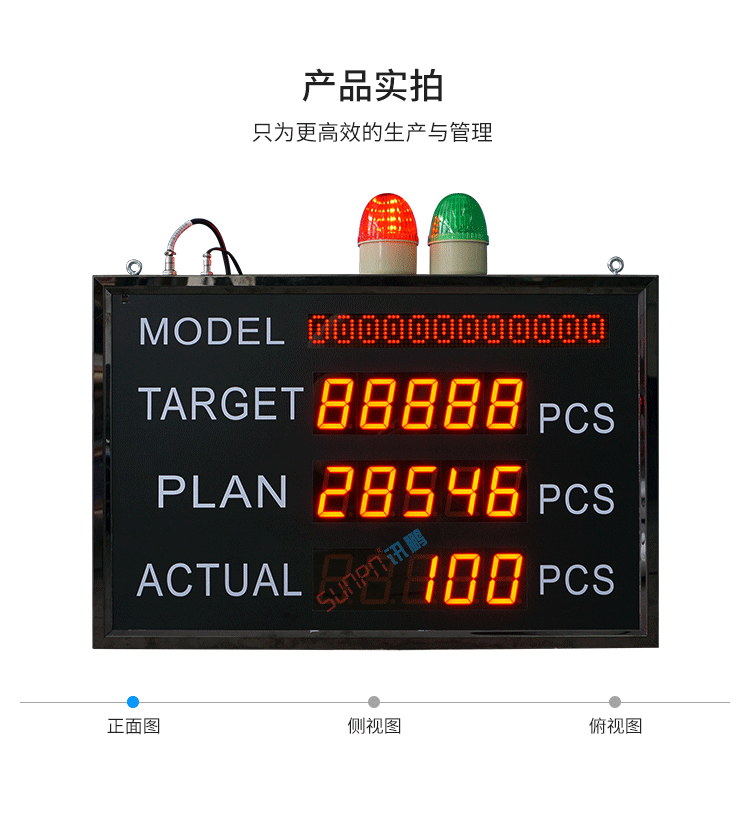

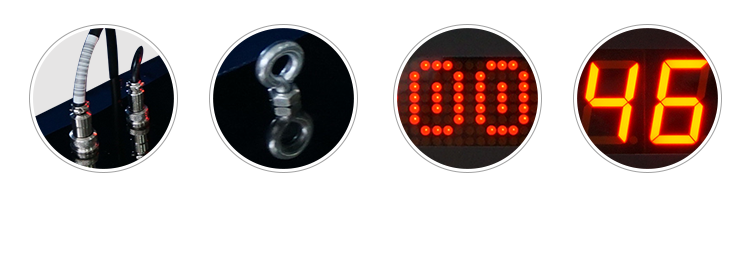

五、电子看板产品实拍

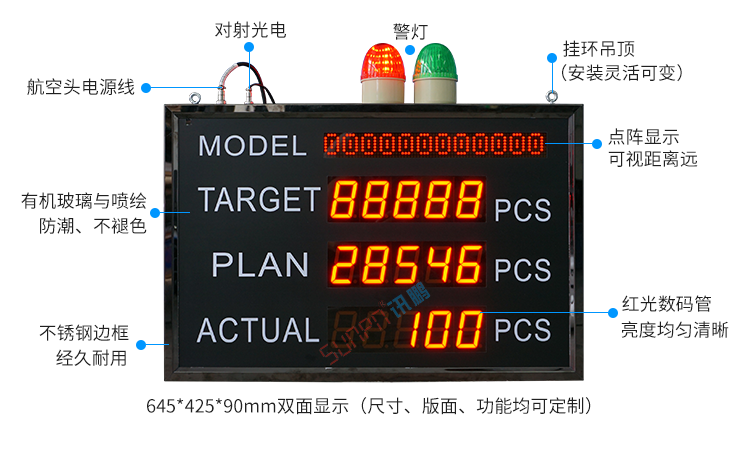

六、车间看板管理系统功能说明：

1、车间看板管理系统控制方式：红外遥控器。

2、Model：遥控器输入（显示数字、英文）

3、Actual 计数方式：光电开关扫描（可设置步长）

4、PLAN＞ACTUAL 时（亮红灯）；PLAN≤ACTUAL 时（亮绿灯）。

5、TARGET：根据节拍时间自动叠加。

6、PLAN：遥控器输入数据

车间看板管理系统安装说明

车间看板管理系统组成

数据采集部分

可以采集工位上的按钮动作，也可以采集设备PLC、行程开关、光电开关、扫描枪等信号

系统控制部分

由上位机软硬件组成，实时监控各工位的生产信息，包括现场控制电脑、交换机、服务器、控制软件等

系统输出部分

显示部分（LED电子看板、LCD液晶看板）、工位警灯、声音报警（喇叭、蜂鸣器、背景音乐等）

现场网络部分

各组成部分之间的通讯方式，可以是标准工业RS232/485、TCP/IP、RF433等无线调制信号

车间看板管理系统架构

1、单机版LED生产管理看板

单机版LED生产管理看板是最简单的一种生产管理工具，他只由工位触发硬件（计数按钮盒、光电开关、PLC等）、显示看板（点阵看板、数码管看板）组成。只作为单条产线数据采集的目视化管理。

2-单机版LCD生产管理看板

（界面更美观，设计更灵活，信息更丰富。）

单机版LCD生产管理看板由工位触发硬件（计数按钮盒、光电开关、PLC等）和显示端组成，显示端又由液晶电视机、液晶终端与内置的单机版软件组成，软件在液晶终端中可完成基本的数据保存与报表导出。

3-单机版LED生产管理软件系统

单机版LED生产管理软件系统是把车间所有看板通过RS485总线链接在一起，通过一台电脑安装软件，统一管理所有看板，包括导入生产计划和参数设置，并实时记录生产数据和生成Excel日报表。工位触发设备可以是计数按钮盒、光电开关、PLC等。

4-分布式LED生产管理软件系统---485总线

分布式LED生产管理软件系统与单机版LED生产管理软件系统最大的区别在于，分布式LED生产管理软件系统可以在局域网中任一PC安装客户端软件，进行查看生产数据。并通过权限设置，指定哪些用户可以操作车间看板参数与导出报表。

5-分布式LED生产管理软件系统---TCP/IP(LAN)

TCP/IP(LAN)组网方式在系统功能上与485总线组网方式一样， TCP/IP(LAN)组网方式的优点是不需要把所有产线的看板连在一起，只需把产线看板通过最近的交换机连接到局域网中即可，这样就可以把相隔很远的几个看板（不同楼层）连接在一个软件系统上，方便查看生产数据和生成同一个Excel报表。

6-分布式LCD生产管理软件系统

分布式LCD生产管理软件系统与分布式LED生产管理软件系统---TCP/IP(LAN)的功能与组网方式一致。以上所有架构的生产管理软件系统数据都可与企业其他数据库、接口或系统对接，实现系统间数据互通，统一管理。

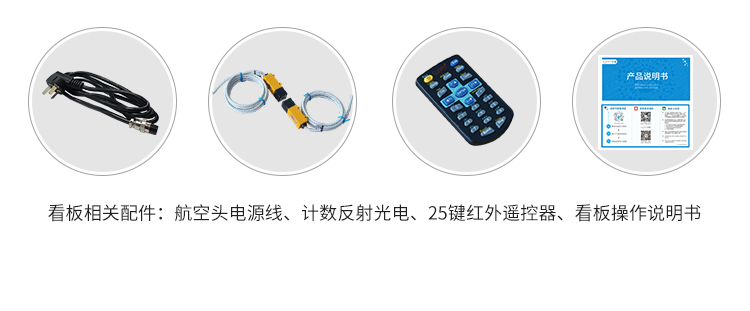

车间看板管理系统相关配件

车间看板管理系统定制指导

车间看板管理系统应用场景

车间看板管理系统案例参考

车间看板管理系统现场案例
