车间生产看板系统就是我们用在生产车间，帮助人们更好的观察生产的各个数据最新状态的设备。我们经常说的电子看板就是其中一类。他是企业精益生产使用的核心方法之一。能够有效提高工作效率，降低生产成本，提高管理效率。

一、车间生产看板系统的目的：

1、质量的维持和提高

2、成本的维持和降低

3、确保交期，以及缩短生产周期，消减在库等

4、安全生产的保证，环境的改善

5、现场5S的维持和提高

       一个高效、科学生产管理系统必须对其质量控制、成本控制、信息管理能准时全面掌控和协调。它对于组织高效益车间生产合理配置，以实现设计目标与获得综合效益降低管理成本，实现预期目标、在制造时限与费用预算全过程能确全面的规划组织、控制与协调。完善的生产管理体系应配备:对人力、材料、设备、技术与资金的有效管理与分配，具有集约性、目标性与合理性，是一种相互协调相辅相成的合作关系，他可以优化配置，提升性能，以最优最省的资源完成生产。

        车间的生产管理是一个动态的过程，它可以合理高效的利用资源，有助于建立科学的生产计划于规范，实现提高生产效率，继而控制整体成本。其中也包括员工的一个动态管理过程，很多工厂缺乏新的技术，新的设计理念，新的管理模式最终无法实行创新设计与管理，对企业的发展无法起到推动的作用。完备生产流程可以对整个工厂的生产工作进行监督与管控，达到相对合理的程度。

二、车间生产看板系统5大核心优势（一切只为更高效的生产与管理）

1、提升生产效率：加强工厂车间生产过程的管理，信息传递做到快捷化，工序过程透明化，提高生产组织效率。

2、目视化管理：生产现场信息目视化，实时了解产线状态、当前生产效率、直通率、不良率和完成率，显示内容根据企业实际情况定制开发。

3、优化管理体系：当跟不上生产节拍或有非标准的状况产生时，寻求帮助。使操作过程能够防止缺陷产生或流入下一道工序。

4、降低生产成本：通过生产过程管理，合理搭配生产资源，提升产品质量，降低生产物料损耗，降低人力成本。

5、促进持续改善：对工序作业、设备状态、量问题、物料情况等过程进行统计分析、报表生成，对实时采集生产状况数据处理、存储与管理，为生产管理的分析和后期的改善提供依据。

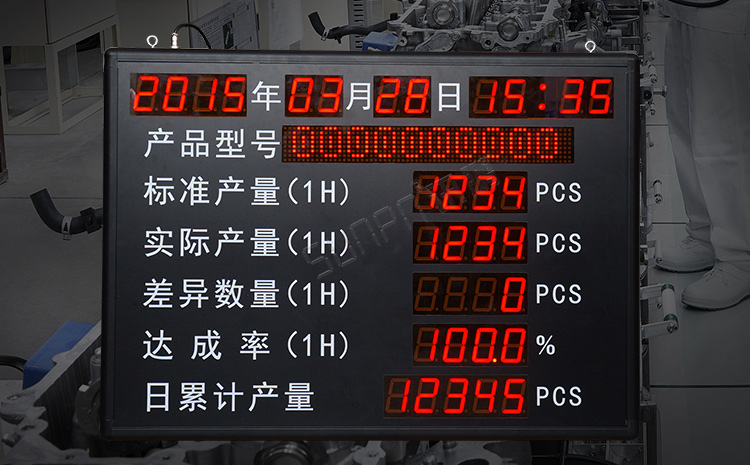

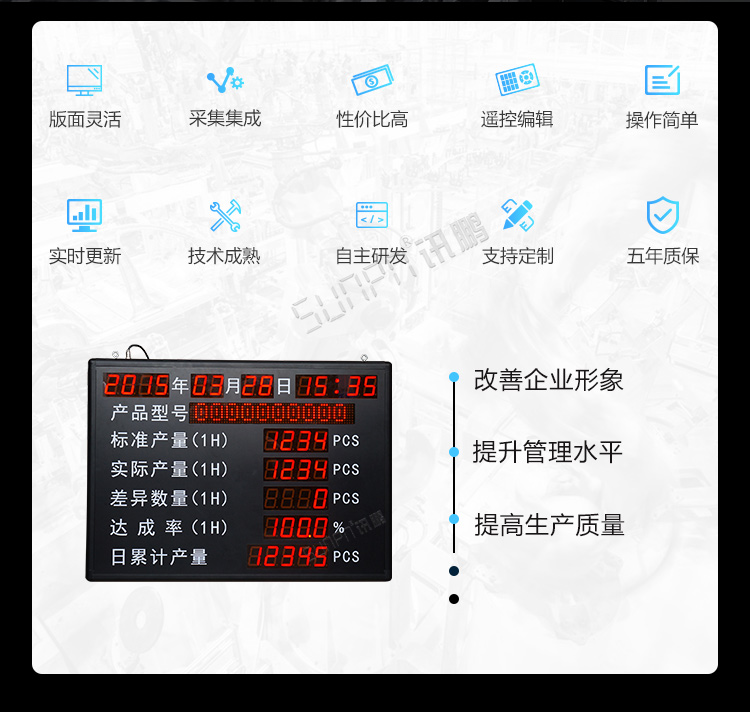

三、车间生产看板系统产品介绍

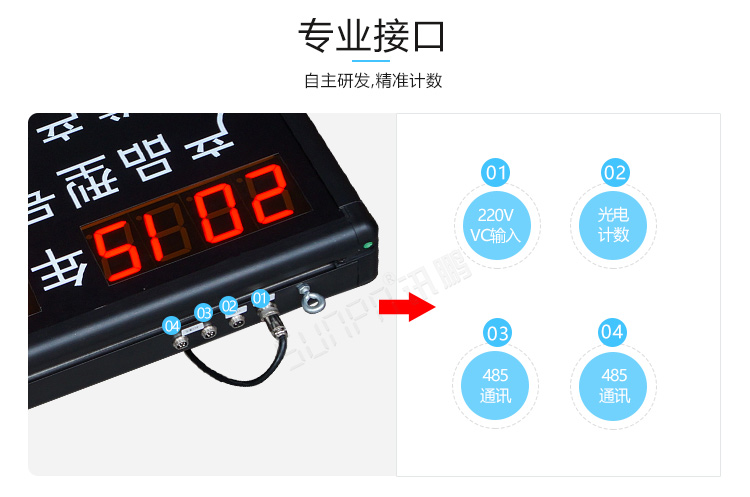

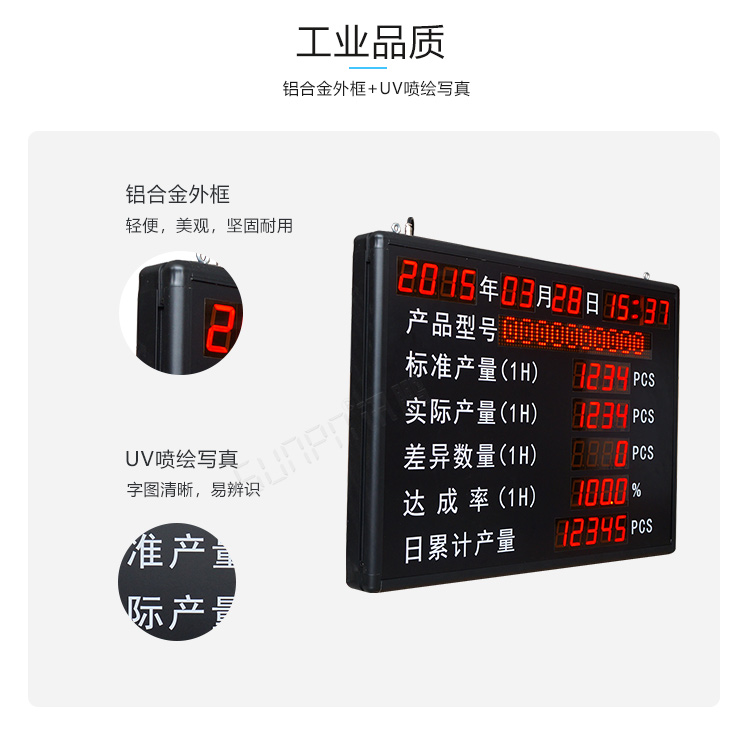

四、车间生产看板系统材质介绍

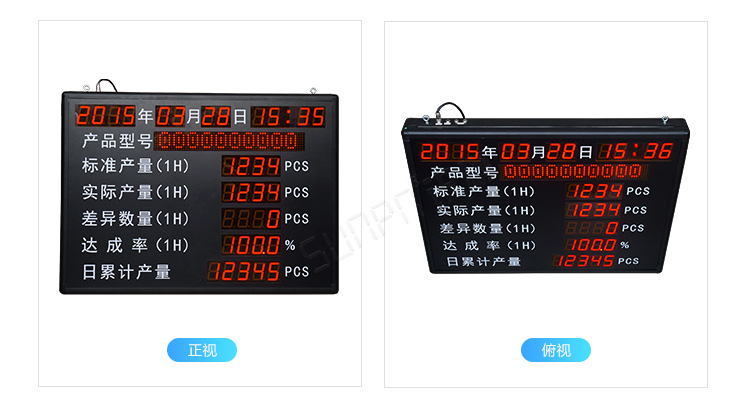

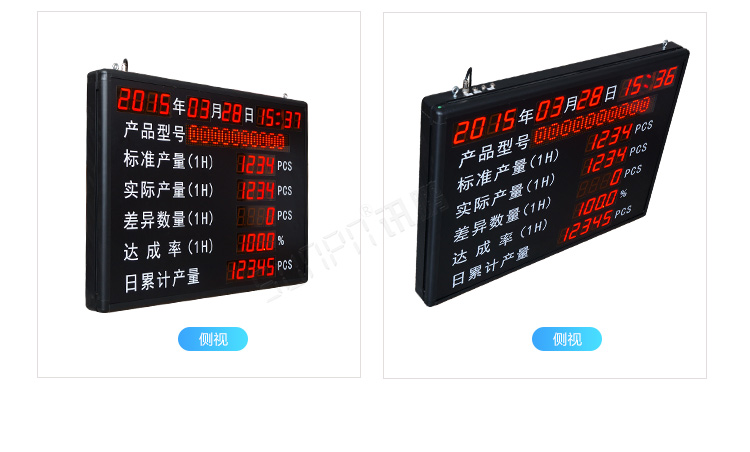

五、车间生产看板系统产品实拍

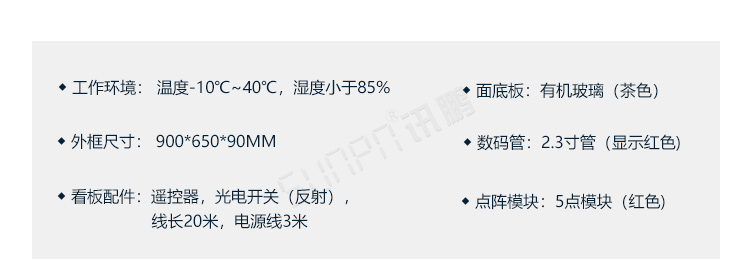

六、车间生产看板系统产品参数：

七、车间生产看板系统功能说明：

1、年月日时间：采用时钟芯片控制，与北京时间同步，遥控器调整时间。

2、实际产量：光电开关计数，需要固定在生产流水线上每个固定点上，过一个产品自动计数一次。（时间段清零）遥控器设置

3、车间生产看板系统达成率=实际产量/目标产量*100%=100.2%，十位保留两位小数，百位保留一位小数。

4、时间段：可设置 24个时间段。

5、车间生产看板系统产品型号：5点模块显示红色，显示10个字符字母与数字，“WE-1234567”遥控器任意输入数字与字母的调整。

6、差异数量：标准数量-实际数量（时段清零）

7、车间生产看板系统日累计产量：设置一个时间点清零（看板程序自动清零）可以手动遥控器清零，修改日累的产量（遥控器修改）（时段清零）

8、标准产量（1H）：遥控器固定输入“0-9999”，也可用节拍时间控制标准产量“做一个产品所有的时间：比如1分钟一个，小时是60个，可以设置节拍时间” 时段标准产量清零，根据设置时间段来清零，清零以该时段结束时间为准。（遥控器设置）节拍已秒为单位。

车间生产看板系统组成

数据采集部分

可以采集工位上的按钮动作，也可以采集设备PLC、行程开关、光电开关、扫描枪等信号

系统控制部分

由上位机软硬件组成，实时监控各工位的生产信息，包括现场控制电脑、交换机、服务器、控制软件等

系统输出部分

显示部分（LED电子看板、LCD液晶看板）、工位警灯、声音报警（喇叭、蜂鸣器、背景音乐等）

现场网络部分

各组成部分之间的通讯方式，可以是标准工业RS232/485、TCP/IP、RF433等无线调制信号

车间生产看板系统架构

1、单机版LED生产管理看板

单机版LED生产管理看板是最简单的一种生产管理工具，他只由工位触发硬件（计数按钮盒、光电开关、PLC等）、显示看板（点阵看板、数码管看板）组成。只作为单条产线数据采集的目视化管理。

2-单机版LCD生产管理看板

（界面更美观，设计更灵活，信息更丰富。）

单机版LCD生产管理看板由工位触发硬件（计数按钮盒、光电开关、PLC等）和显示端组成，显示端又由液晶电视机、液晶终端与内置的单机版软件组成，软件在液晶终端中可完成基本的数据保存与报表导出。

3-单机版LED生产管理软件系统

单机版LED生产管理软件系统是把车间所有看板通过RS485总线链接在一起，通过一台电脑安装软件，统一管理所有看板，包括导入生产计划和参数设置，并实时记录生产数据和生成Excel日报表。工位触发设备可以是计数按钮盒、光电开关、PLC等。

4-分布式LED生产管理软件系统---485总线

分布式LED生产管理软件系统与单机版LED生产管理软件系统最大的区别在于，分布式LED生产管理软件系统可以在局域网中任一PC安装客户端软件，进行查看生产数据。并通过权限设置，指定哪些用户可以操作车间看板参数与导出报表。

5-分布式LED生产管理软件系统---TCP/IP(LAN)

TCP/IP(LAN)组网方式在系统功能上与485总线组网方式一样， TCP/IP(LAN)组网方式的优点是不需要把所有产线的看板连在一起，只需把产线看板通过最近的交换机连接到局域网中即可，这样就可以把相隔很远的几个看板（不同楼层）连接在一个软件系统上，方便查看生产数据和生成同一个Excel报表。

6-分布式LCD生产管理软件系统

分布式LCD生产管理软件系统与分布式LED生产管理软件系统---TCP/IP(LAN)的功能与组网方式一致。以上所有架构的生产管理软件系统数据都可与企业其他数据库、接口或系统对接，实现系统间数据互通，统一管理。

车间生产看板系统相关配件

车间生产看板系统定制指导

车间生产看板系统应用场景

车间生产看板系统案例参考

车间生产看板系统现场案例
