ANDON系统的目的是提供可视化的显示，让信息透明化，提示现场人员呼叫请求和故障信息，并帮助相关负责人及时作出响应。负责质量监管的人员也可以直接通过安灯呼叫生产人员发现和修改一些质量问题，有效保证产品质量，很大程度上可以改进和避免类似情况的多次发生。

         工厂车间的生产工序的相关人员可以通过现场按钮盒寻求帮助和激活安灯系统的呼叫报警。相当于在生产的流程中建立一个发现并放大问题的看板，及时分析和解决问题，防止不合格品的继续产生，且和质量保障系统相结合，做到不制造、不接受、不传递不良品。

一、ANDON系统的作用

1、实时显示当前的计划产量、实际产量、进度及时间、使用人员、特别是管理人员随时了解生产状况。

2、ANDON系统快速显示生产异常工位，加快问题处理速度，减少停线速度

3、ANDON系统快速显示设备、主线故障及报警，使维修人员快速准确到位抢修设备

4、在紧急情况时，可以立即停线，并能快速恢复生产线的运行

5、在异常得不到解决时，能使输送线停止在工位末端，预留处理时间，把异常的损失减少到最小

6、当检查工位发现产品出现质量问题时，能在较短时间内召唤到责任人员，减少问题产品

7、ANDON系统记录各种生产信息、生产异常信息、设备运行等信息，可形成报表、便于检索考核，用于各类管理人员分析对策

8、提供远程监控、数据共享的功能，方便各类管理人员查看当前状况、了解和查询你是数据。

二、ANDON系统解决这些问题？

1、生产效率低---管理无从下手

2、在制品堆积严重---问题不能及时处理解决

3、进度掌握不精确---现场状态监控能力不足

4、停机时间无法统计上报---设备综合效率低下

5、物料短缺---无法及时响应、时间流失

6、报表数据混乱---产品问题无法追溯

三、ANDON系统优势介绍

1、提高生产效率---实现准时化生产的目标

2、异常报警---可快速响应处理异常情况

3、系统管理---信息通过网络层层上报

4、设备运行管理---故障、状态、维护信息

5、物料呼叫---显示物料呼叫信息

6、实时记录生产数据---统计分析和显示多种报表

       讯鹏安灯是一个面向制造业生产现场，快速联络生产、物料、维修、主管等部门以满足生产线需求，实时掌控和管理生产线状况的专门应用软硬件系统，实现生产透明管理。它是精益制造执行中的一个核心工具，也是MES制造执行系统中重要的组成部分。

        触发端硬件-标准无线安灯按钮盒： SP-AD433A是讯鹏科技自主研发的一款工业级无线呼叫终端，产品采用GFSK调频技术，信号覆盖范围广、稳定性强；通讯采用双向通讯，并带LED状态指示灯，可确保信号正确到达。

四、ANDON系统功能说明：

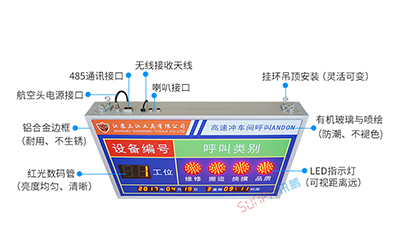

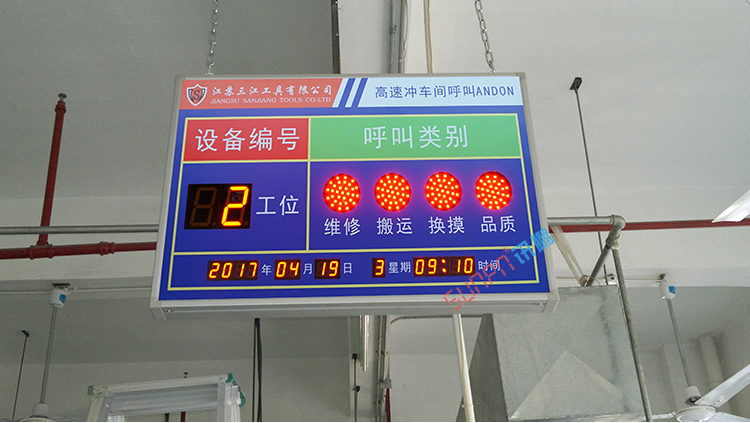

ANDON系统按钮盒上 4 个按钮分别对应显示屏（ 维修 、 搬运 、 换摸 、 品质），按击 1 次小按钮，显示屏对应的呼叫类别 指示灯点亮并闪烁（以2 秒的频率持续闪烁 ）同时显示呼叫工位号 ，喇叭开始语音播报 ；当出现多个工位呼叫时 ，按先后次序循环播报 ，间隔5秒 ，再次按击同一小按钮，取消这次报警 （报警取消时，自动删除这条报警信息）；按钮盒中间按钮是复位功能，当按击1次此按钮，则取消当前工位上的所有报警呼叫；喇叭音量可用遥控调整呼叫间隔时间可用遥控调整（设置范围 1-999  秒）时间日期可用遥控器编辑设置正确参数

语音播报内容：语音播报每条内容之前加个铃声  铃音类别： soundx

例：Soundx   1号工位  呼叫   维修（LED设备编号显示01号工位、维修指示灯点亮并闪烁）

    Soundx   2号工位  呼叫   搬运（LED设备编号显示02号工位、搬运指示灯点亮并闪烁）

    Soundx   3号工位  呼叫   品质（LED设备编号显示03号工位、品质指示灯点亮并闪烁）

ANDON系统安装说明

ANDON系统架构

ANDON系统组成

数据采集部分

可以采集工位上的按钮动作，也可以采集设备PLC、行程开关、光电开关、传感器等信号

系统控制部分

由上位机软硬件组成，实时监控各工位的生产信息，包括现场控制电脑、交换机、服务器、控制软件等

系统输出部分

显示部分（LED电子看板、LCD液晶看板）、工位警灯、声音报警（喇叭、蜂鸣器、背景音乐等）

现场网络部分

各组成部分之间的通讯方式，可以是标准工业RS232/485、TCP/IP、WIFI、RF433等无线调制信号

ANDON系统硬件介绍

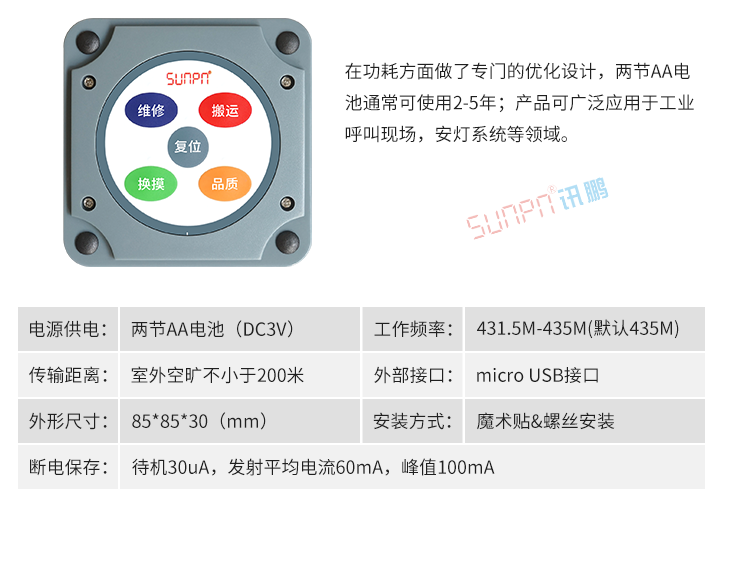

       SP-AD433A安灯系统是讯鹏科技自主研发的一款工业级无线呼叫终端，产品采用GFSK调频技术，信号覆盖范围广、稳定性强；通讯采用双向通讯，并带LED状态指示灯，可确保信号正确到达；在功耗方面做了专门的优化设计，两节AA电池通常可使用2-5年；产品可广泛应用于工业呼叫现场，安灯系统等领域。

       讯鹏定制安灯按钮盒是采用塑料外壳，内置控制卡与有线或无线通讯模块，由按钮触发报警，发送至显示看板和软件后台，顶部文字用UV打印，美观耐用。电源方面一般采用适配器外部供电，按钮方案具有定制生产的灵活性，又可完美的实现无线、有线、RS485、TCP/IP等连接方式。并可扩展计数、刷卡等数据采集。满足大部分安灯系统与生产管理看板数据采集需求。

ANDON系统软件介绍

        讯鹏安灯系统是一款与硬件相结合，实时了解机台与工位状态，让异常的信息得到快速、高效的解决的系统软件，同时记录每次异常报警的种类、响应时间和处理问题用时，提供改善生产管理和人员考核的数据参考，实现透明、快速的生产管理体制，提升协调能力，加快响应速度，节省企业资源。

ANDON系统案例参考

ANDON系统应用场景

       公共信息管理中ANDON系统是指为了了解能够使用JIT发生的问题得到及时处理而安装的系统。为了消除中断或减少他们复发的可能性，每个工位都配有无线呼叫的安灯按钮盒，如若工位出现故障、来料异常、缺料、品质等问题，均可以通过无线按钮盒传递信号，相关负责人便可以查看到信息，及时作出相应动作，也方便管理人员找出问题的根源，做到连根拔起。安灯系统在现在的生产中有着更加广泛的意义，一起来看看吧！
