       工位安灯呼叫系统最大的特点就是能够保障工位上的操作人员提供一套完善的解决方案帮助他们解决平时需要生产过程中遇到的难题。因为传统的组装车间都是由各个工位组成的一条完整的生产线,其中的某个工位出现一点点问题都会影响整个产线,所以工位安灯呼叫系统的出现是产线的福音。

工位安灯呼叫系统

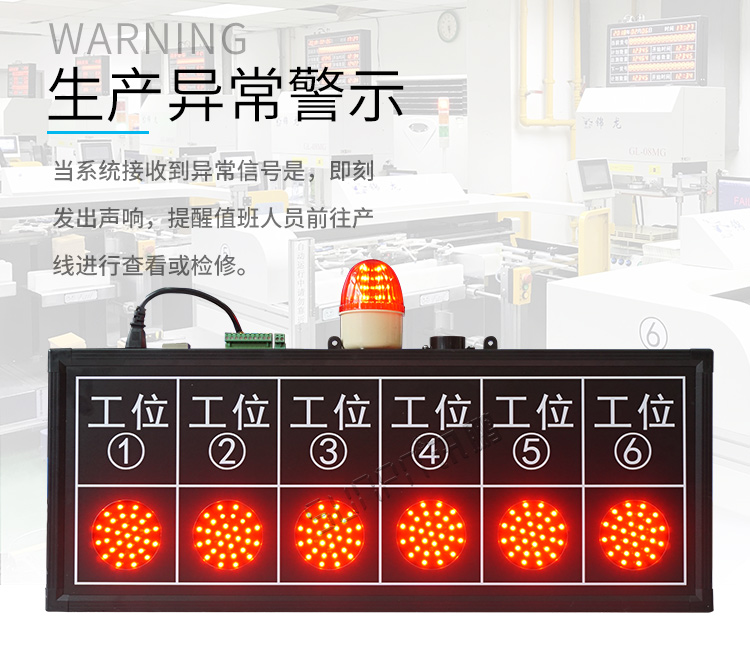

        在采用了工位安灯呼叫系统之后,一但工位上出现什么问题,操作员可以在自己的工位按下故障的按钮,这样就会触发相应的声音或者电量相应的指示灯,以此来提示相关人员立即找出故障及时解决故障,一般来讲,有了这个工位安灯呼叫系统整条产线就可以解决很大的问题,可以减少停工时间同时提高生产效率。

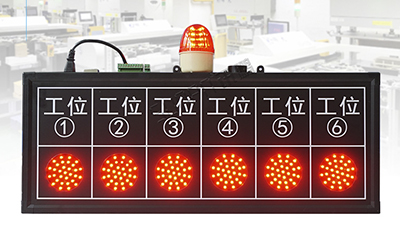

工位安灯呼叫系统产品介绍工位安灯呼叫系统产品介绍

一、工位安灯呼叫系统工位管理呼叫功能要求

1、普通帮助呼叫:当线上工人需要帮助时,按下按钮,现场音乐响起、灯管闪烁、相应安灯显示看板上显示相关工位及呼叫类型,班组长响应,到达帮助地点确认解决问题,再次按下按钮,音乐及灯光停止。

2、设备故障呼叫:设备出现故障时,工人按下按钮,并通过现场触摸屏进行具体设备故障及故障信息的输入。这时音乐响起、灯光闪烁,相应的安灯板上及保全监控板上显示呼叫信息。保全人员响应呼叫,达到现场修复设备后,再次按下按钮复位,音乐停止,安灯板上的呼叫信息还原,等待下一次呼叫。

3、物料短缺呼叫:物料出现短缺时,工人按下按钮,并通过现场触摸屏进行具体物料信息的输入。这时音乐响起、灯光闪烁,相应的安灯板上以及物流组监控板上显示相关呼叫信息。

4、质量呼叫:出现质量问题时,工人按下按钮,并通过现场触摸屏进行具体质量问题信息的输入。现场音乐响起、灯光闪烁,相应的安灯显示看板及品质监控看板上显示相关呼叫信息,品质人员响应呼叫,到达现场确认解决问题,再次按下按钮,音乐及灯光停止。


二、工位安灯呼叫系统能给我们带来什么利益

1、工位安灯呼叫系统在不停线的情况下允许操作人员请求帮助

2、班组长和维护人员可以在一个指定的范围内就某一种问题特殊的音乐提示报警,互不干扰

3、安灯拉绳允许操作人员快速以及容易呼叫帮助请求,而不必停下手头的工作走到一个固定位置去拍按钮

4、未能及时解决的问题在固定位置停线,直到有解决问题的方法为止

5、工位安灯呼叫系统工位标记表明生产线在哪个位置停线,并以视觉信号提供给操作人员、班组长、维修人员

6、过程控制显示看板提供某个区域的全面状态信息,以加强区域内的联络。

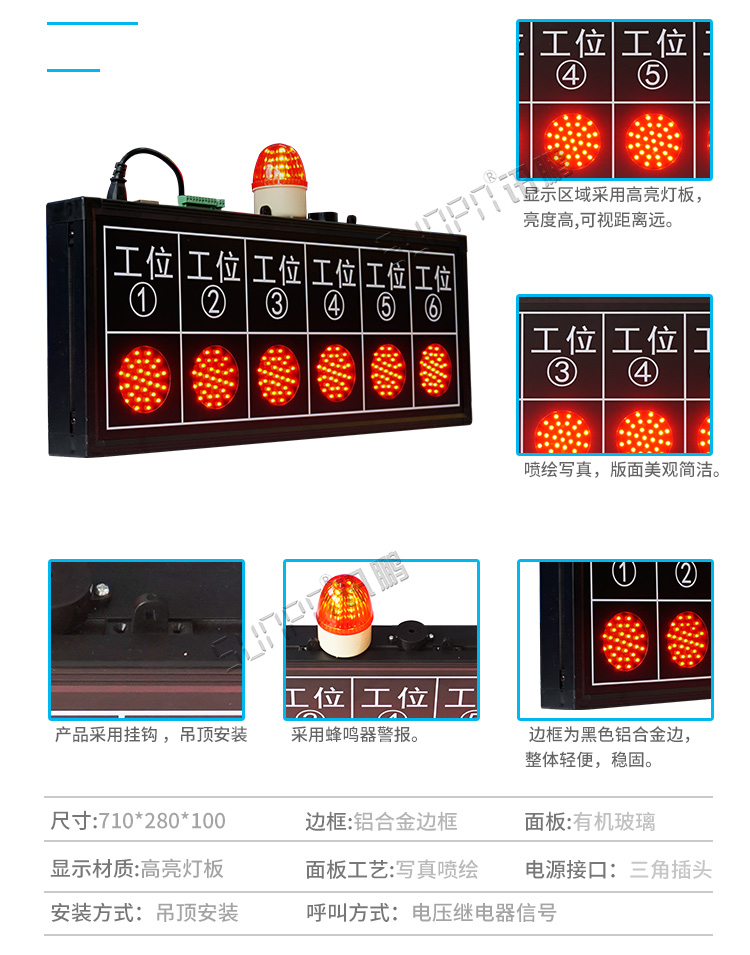

工位安灯呼叫系统产品参数



三、工位安灯呼叫系统功能介绍:

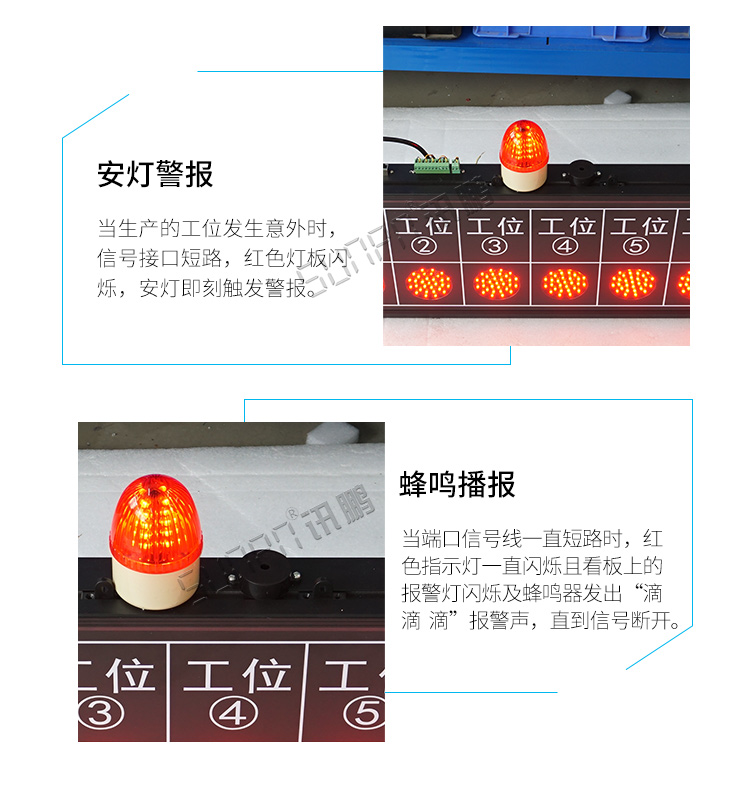

工位安灯呼叫系统工位1-6共6个端口输入无电压继电器信号控制工位1-6号窗口,6个警灯,当1号信号端口的信号线一直短路时工位①的红色警灯一直闪烁同时看板顶上的警灯也一直闪烁,蜂鸣器一直发出嘀嘀嘀的声音,直到信号线断开,警灯熄灭蜂鸣器声音自动关闭,看板顶上的警灯和蜂鸣器只要1-6号端口任意一路信号线短路时都一直闪烁和发出嘀嘀嘀的报警声音。

1号端口对①,

2号端口对应②号警灯,

3号端口对应③号警灯,

4号端口对应④警灯,

5号端口对应⑤号警灯,

6号端口对应⑥号警灯

工位安灯呼叫系统产品定制

工位安灯呼叫系统架构

工位安灯呼叫系统架构

工位安灯呼叫系统组成

工位安灯呼叫系统组成

数据采集部分

可以采集工位上的按钮动作,也可以采集设备PLC、行程开关、光电开关、传感器等信号

工位安灯呼叫系统组成

系统控制部分

由上位机软硬件组成,实时监控各工位的生产信息,包括现场控制电脑、交换机、服务器、控制软件等

工位安灯呼叫系统组成

系统输出部分

显示部分(LED电子看板、LCD液晶看板)、工位警灯、声音报警(喇叭、蜂鸣器、背景音乐等)

工位安灯呼叫系统组成

现场网络部分

各组成部分之间的通讯方式,可以是标准工业RS232/485、TCP/IP、WIFI、RF433等无线调制信号

工位安灯呼叫系统组成

工位安灯呼叫系统硬件介绍

工位安灯呼叫系统硬件介绍工位安灯呼叫系统硬件介绍工位安灯呼叫系统硬件介绍工位安灯呼叫系统硬件介绍工位安灯呼叫系统硬件介绍工位安灯呼叫系统硬件介绍

       SP-AD433A安灯系统是讯鹏科技自主研发的一款工业级无线呼叫终端,产品采用GFSK调频技术,信号覆盖范围广、稳定性强;通讯采用双向通讯,并带LED状态指示灯,可确保信号正确到达;在功耗方面做了专门的优化设计,两节AA电池通常可使用2-5年;产品可广泛应用于工业呼叫现场,安灯系统等领域。

工位安灯呼叫系统硬件介绍工位安灯呼叫系统硬件介绍

       讯鹏定制安灯按钮盒是采用塑料外壳,内置控制卡与有线或无线通讯模块,由按钮触发报警,发送至显示看板和软件后台,顶部文字用UV打印,美观耐用。电源方面一般采用适配器外部供电,按钮方案具有定制生产的灵活性,又可完美的实现无线、有线、RS485、TCP/IP等连接方式。并可扩展计数、刷卡等数据采集。满足大部分安灯系统与生产管理看板数据采集需求。

工位安灯呼叫系统硬件介绍

工位安灯呼叫系统硬件介绍工位安灯呼叫系统硬件介绍工位安灯呼叫系统硬件介绍工位安灯呼叫系统硬件介绍

工位安灯呼叫系统软件介绍

工位安灯呼叫系统软件介绍

        讯鹏安灯系统是一款与硬件相结合,实时了解机台与工位状态,让异常的信息得到快速、高效的解决的系统软件,同时记录每次异常报警的种类、响应时间和处理问题用时,提供改善生产管理和人员考核的数据参考,实现透明、快速的生产管理体制,提升协调能力,加快响应速度,节省企业资源。

工位安灯呼叫系统软件介绍工位安灯呼叫系统软件介绍工位安灯呼叫系统软件介绍

工位安灯呼叫系统案例参考

工位安灯呼叫系统案例参考工位安灯呼叫系统案例参考工位安灯呼叫系统案例参考

工位安灯呼叫系统应用场景

工位安灯呼叫系统应用案例工位安灯呼叫系统应用案例

联系方式

工位安灯呼叫系统是一种操作者离不开的工位寻求帮助的渠道,这个系统可以帮助操作者在工位上安全准时高质量的完成自己的工作,对于工作过程中发生的一些意外也可以及时的进行交流,这样也可以得到快速的解决。
