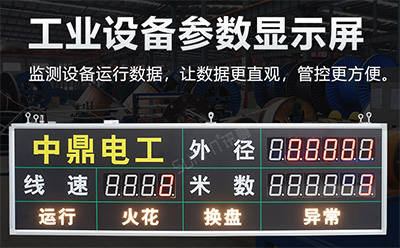

什么是线束生产线电子看板？有这样一个概述：“看板”是精益生产中的控制工具。精益生产在生产控制中有着一定的作用。看板作为控制工具，犹如连接我们生产各工位的神经系统而发挥着作用，以帮助我们的生产工厂实现生产的同步化、准时化和均衡化。

一、线束生产线电子看板看板类型

1、进度生产管理看板：通过电子看板把握有关计划的生产进度，了解生产的生产完成率、生产的数量、剩余数量等等。

2、负荷管理看板：制定生产作业计划，了解生产交期，了解某个时间段生产线的承接能力和相关的工作量。

3、生产指示看板：管理者的相关内容传递通过看板下发，直接通知，简单便捷，通过看板管理引导相关人员明了当天作业的优先顺序。

4、交期管理看板：为我们生产的交期做好事前的跟踪和事后的安排。

5、流动数管理看板：通过电子看板的管理我们可以把握计划产量和事假产量之间的差异，了解相关成品的数量，明确对各部分生产采取支援或者停止某工位。

二、线束生产线电子看板在管理中的作用

1、传递生产和运送指令

在我们的生产过程中，生产的月度计划一般都是提前制定的，同时也需要下达到各个工序来协助作业。而和此相对应的日常的生产指令下达到最后一道工序，其他工序都可以通过看板来了解自己所需要做的工作。

2、调节生产的均衡

其实生产基本上不会是完全按照计划进行的，月产量的不均衡以及日产量的修改都需要通过线束生产线电子看板来进行微调并通知相关工序人员了解，这是线束生产线电子看板就在整个生产环节的各个工序中、部门间发挥着重要的作用。

3、改善机能

通过线束生产线电子看板，可以发现并暴露出生产中存在的问题，以便我们立刻采取措施，防止过量生产和过量运送。

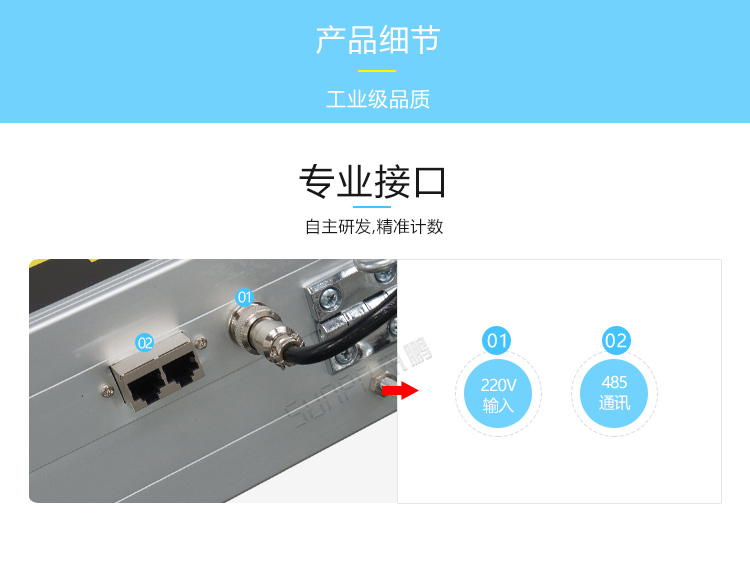

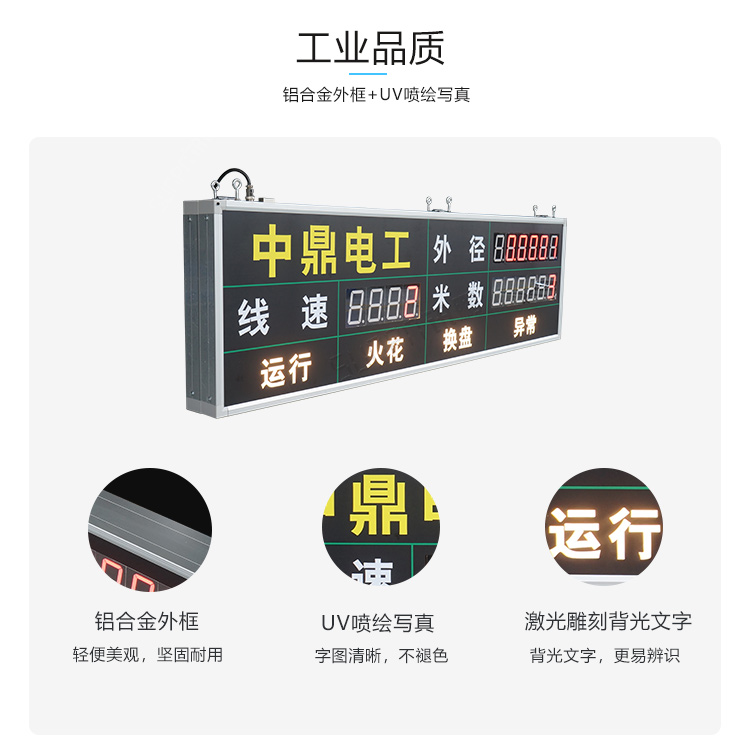

三、线束生产线电子看板产品细节

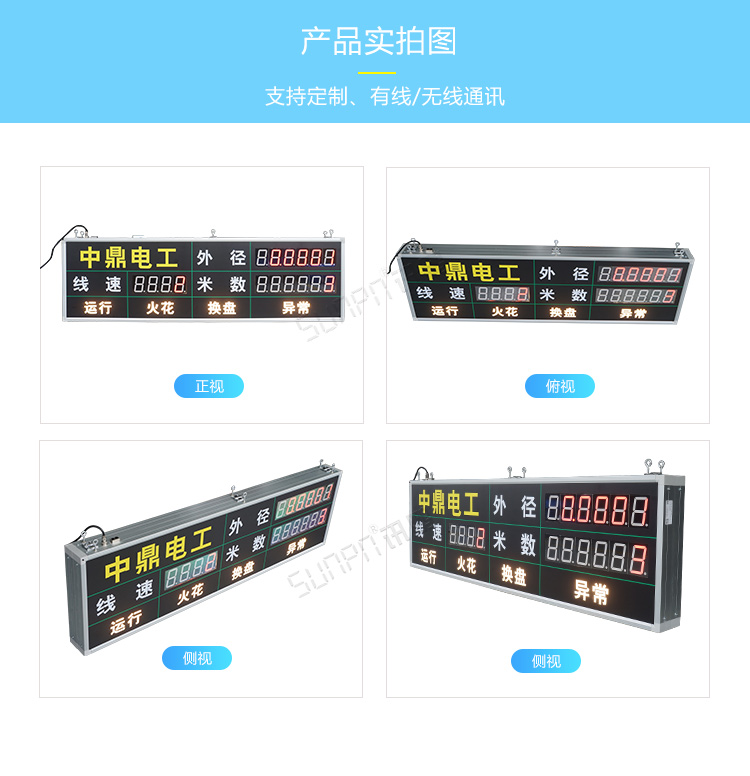

四、线束生产线电子看板产品实拍

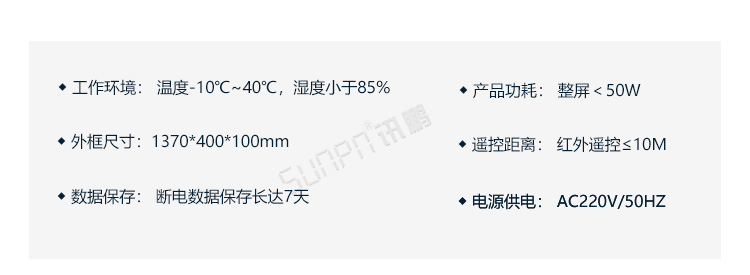

五、线束生产线电子看板产品参数

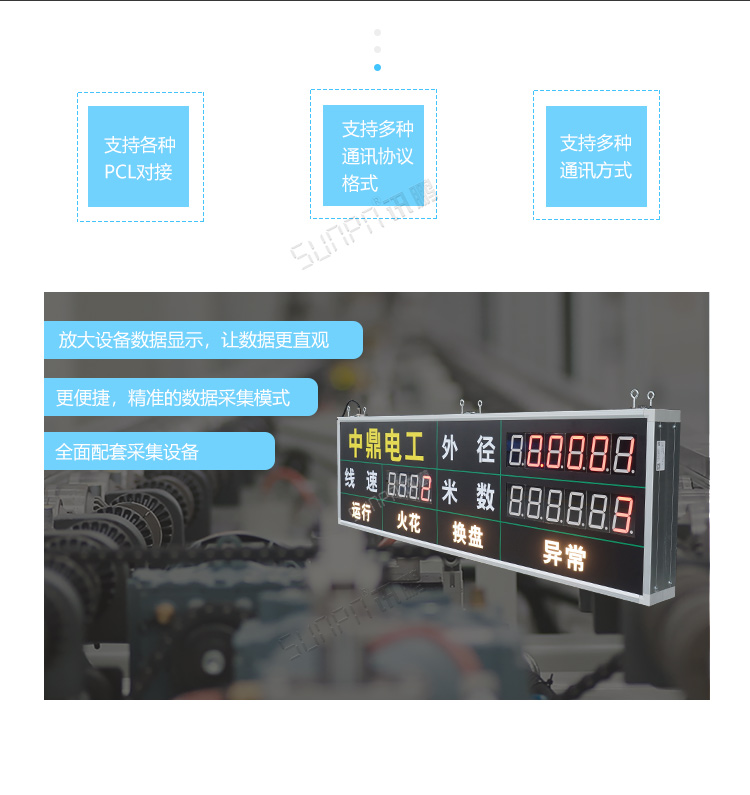

六、线束生产线电子看板产品功能

1、生产电子看板上素有数据都是通过485通讯方式下发，数字部分带小数点，小数点位置客户可以自己调整。

2、最下边4行文字，“运行”“火花”“异常”做白色背光，通过485通讯控制亮灭。

3、当前米数和线速不要小数点,外径1,外径2小数点后4位数。

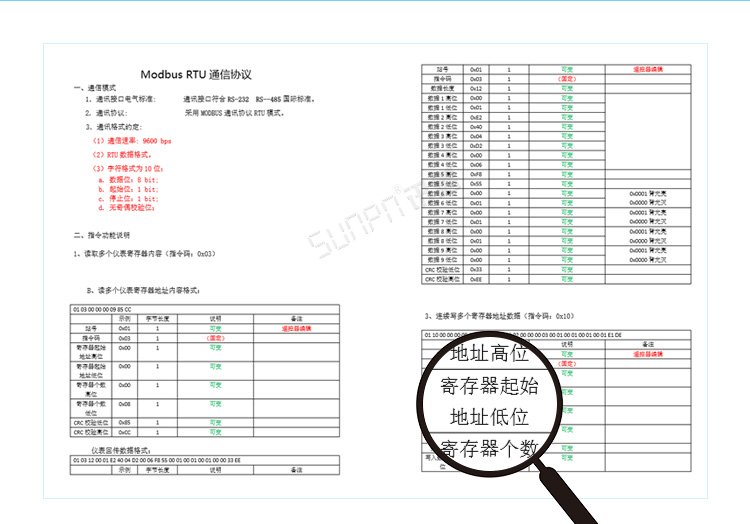

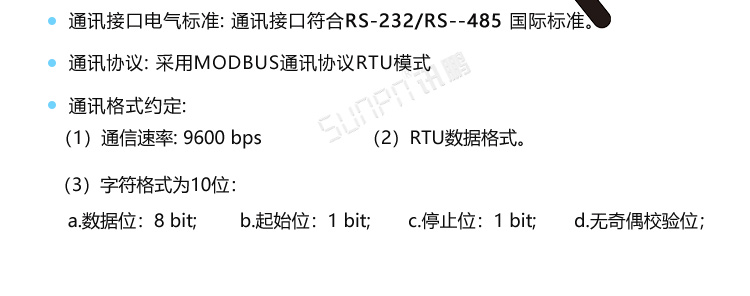

线束生产线电子看板通讯协议

线束生产线电子看板安装说明

线束生产线电子看板系统组成

线束生产线电子看板系统架构

1-单机版LED生产管理看板

单机版LED生产管理看板是最简单的一种生产管理工具，他只由工位触发硬件（计数按钮盒、光电开关、PLC等）、显示看板（点阵看板、数码管看板）组成。只作为单条产线数据采集的目视化管理。

2-单机版LCD生产管理看板

单机版LCD生产管理看板由工位触发硬件（计数按钮盒、光电开关、PLC等）和显示端组成，显示端又由液晶电视机、液晶终端与内置的单机版软件组成，软件在液晶终端中可完成基本的数据保存与报表导出。

3-单机版LED生产管理软件系统

单机版LED生产管理软件系统是把车间所有看板通过RS485总线链接在一起，通过一台电脑安装软件，统一管理所有看板，包括导入生产计划和参数设置，并实时记录生产数据和生成Excel日报表。工位触发设备可以是计数按钮盒、光电开关、PLC等。

4-分布式LED生产管理软件系统---485总线

分布式LED生产管理软件系统与单机版LED生产管理软件系统最大的区别在于，分布式LED生产管理软件系统可以在局域网中任一PC安装客户端软件，进行查看生产数据。并通过权限设置，指定哪些用户可以操作车间看板参数与导出报表。

5-分布式LED生产管理软件系统---TCP/IP(LAN)

TCP/IP(LAN)组网方式在系统功能上与485总线组网方式一样， TCP/IP(LAN)组网方式的优点是不需要把所有产线的看板连在一起，只需把产线看板通过最近的交换机连接到局域网中即可，这样就可以把相隔很远的几个看板（不同楼层）连接在一个软件系统上，方便查看生产数据和生成同一个Excel报表。

6-分布式LCD生产管理软件系统

分布式LCD生产管理软件系统与分布式LED生产管理软件系统---TCP/IP(LAN)的功能与组网方式一致。以上所有架构的生产管理软件系统数据都可与企业其他数据库、接口或系统对接，实现系统间数据互通，统一管理。

线束生产线电子看板相关硬件

线束生产线电子看板案例参考

       总体而言，线束生产线电子看板的功能多多，好处多多。方便了员工在生产环节及时了解相关生产状况，方便管理者及时了解现场的生产情况，以便及时发现问题，解决问题，确保产线的生产顺利进行，生产看板为我们产线的生产奠定了一定的基础，是生产的好助手。
