随着工业技术水平的发展，生产制造中对于静电的管控也愈发严格，其中防静电手环监测仪也成了不可缺少的的生产线设备之一，作为生产线防静电手环监测仪当然是不可或缺的。 众所周知防静电手腕带是很常见的人身防护装备之一，工人只要身在生产线，防静电手腕带就会随时佩戴着，以防静电造成困扰。当企业引进ESD防静电监控系统时，生产工人可能还不太了解防静电手腕带这种工具具体作用，总觉得只要工作时戴着它，肯定就有效。

       防静电手环监测仪，一种配戴于人体手腕上,泄放人体的聚积静电电荷的器件.它分为有线型、无线型，有金属环和橡筋导电丝混编环。这类产品属于其中的防静电腕带合扣调节有线型，它可有效保护零件，免于受静电之干扰，用以泄放人体的静电。它由防静电松紧带、活动按扣、弹簧软线、保护电阻及夹头组成。松紧带的内层用防静电纱线编织，外层用普通纱线编织。防静电有线手腕带的原理是通过腕带及接地线将人体的静电导到大地。使用时腕带与皮肤接触，并确保接地线直接接地，这样才能发挥最大功效。戴上这防静电腕带，有了ESD防静电监控系统，它可以在0.1秒时间内安全地除去人体内产生的静电，接地手腕带是防静电装备中最基本的，也是最为普遍使用的。

一、防静电手环监测仪工作原理：

1、防静电手腕带正常工作时：无声音、绿灯亮。

2、人体手腕带接地系统断路时：有蜂鸣声、红灯闪烁。

           ESD防静电监控系统是运用“电阻回路”技术，用于监测防静电手腕带的实时连续性的控制器。可监测两个操作员所配带的防静电手腕带实时的工作状态，适合对各种不同的防静电手腕带进行监测。

二、防静电手环监测仪的延伸性问题

1、ESD防静电监控系统已经通过车间外的仪器的检测，但在产品使用的过程中防静电腕带实时工作状况是怎样的？

2、ESD防静电监控系统可以预防操作人员对防静电腕带的配带不当造成静电防护失效；

3、相关部门对静电防护工作流于形式，对防静电腕带检测结果敷衍了事而造成产品不良率上升；

4、因未能确定地了解操作员的现场静电防护情况，企业盲目添加静电防护产品，造成人员与公司成本的增加：

5、因未能确定地了解操作员的现场静电防护情况，工作期间要求操作员每隔一个时间段对防静电手腕带进行检测一次，造成了人力的流失。

         在电子工业生产过程中产品的摩擦起静电,瞬间会产生几千伏的电压,可能使精密细小的电子零件受到致命的伤害,因此,静电防护成为重中之重。防静电手环能在静电损坏电子产品之前，驱散人体所带静电。因此，电子行业普遍使用防静电手环，以确保产品质量，有了ESD防静电监控系统我们就不用担心会有部分电子零件会莫名损坏，导致材料及工时的大量浪费。

防静电手环监测仪-实时监控

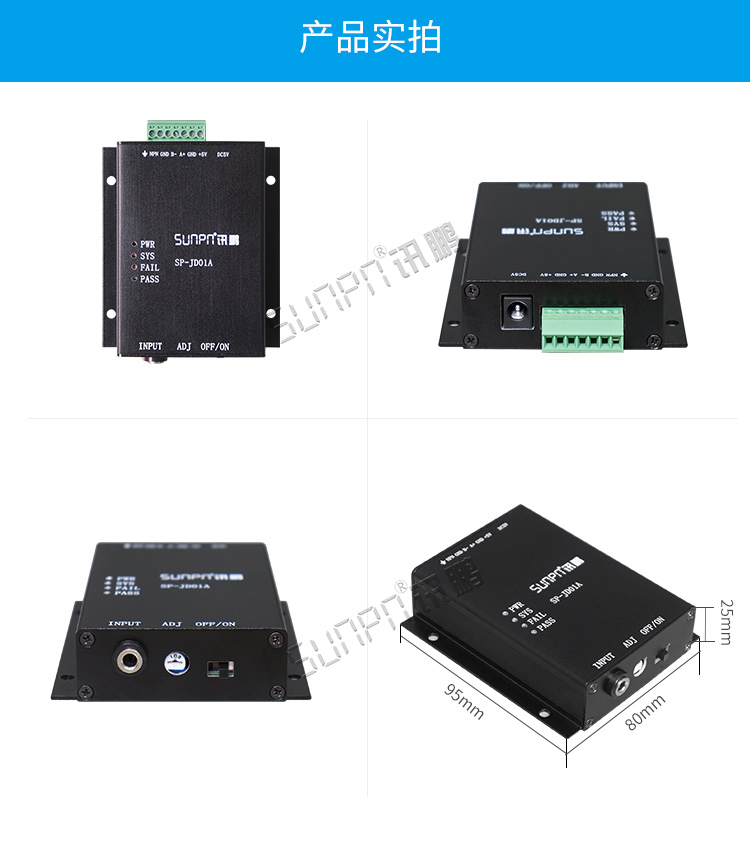

防静电手环监测仪产品实拍

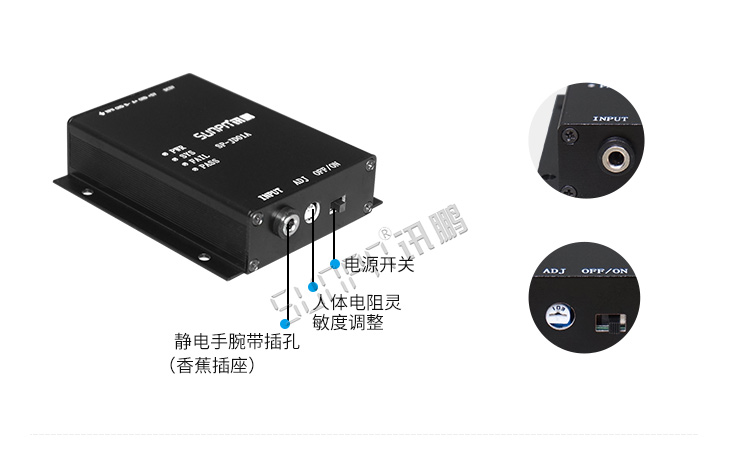

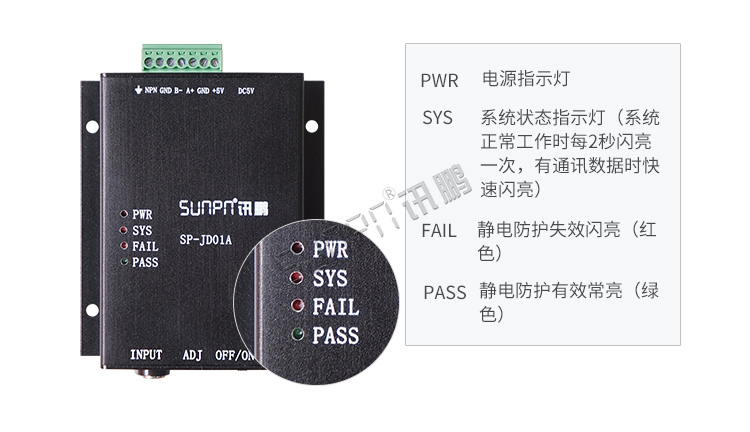

防静电手环监测仪产品细节

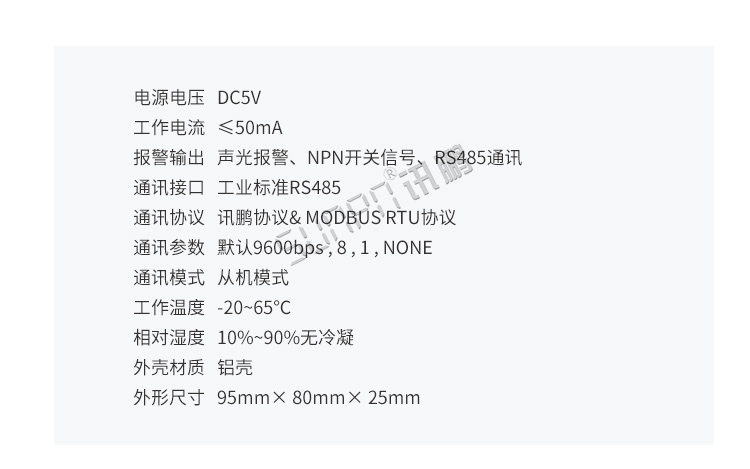

防静电手环监测仪产品参数

三、防静电手环监测仪使用说明：

1.将静电手腕带监控仪安装在操作台面合适的位置。

2.将鳄鱼夹接地线可靠接入大地，另一端接入端口。

3.佩戴好手腕带,使金属片紧贴皮肤,将手腕带的插头插在INPUT插孔。

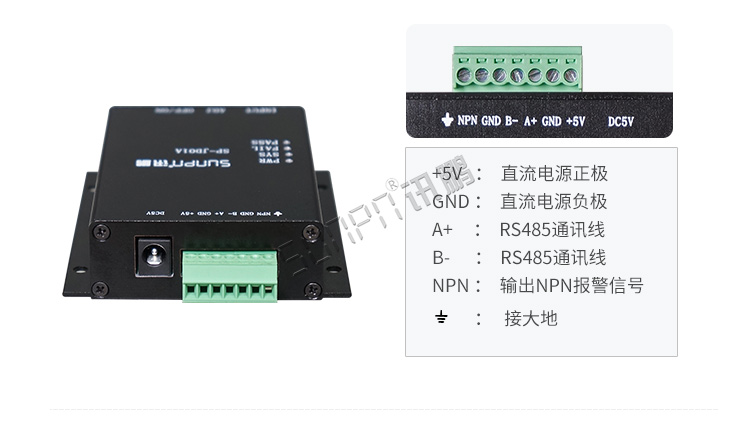

4.接通电源，可选用5V电源适配器直接插入DC座，或者用5V直流电源接入接线端口（正极接+5V，负极接GND）,将电源开关拔到ON状态。

四、防静电手环监测仪状态说明：

1.正常状态:PASS绿灯亮。

①手腕带佩戴良好,手腕带和接地系统良好,静电防护有效。

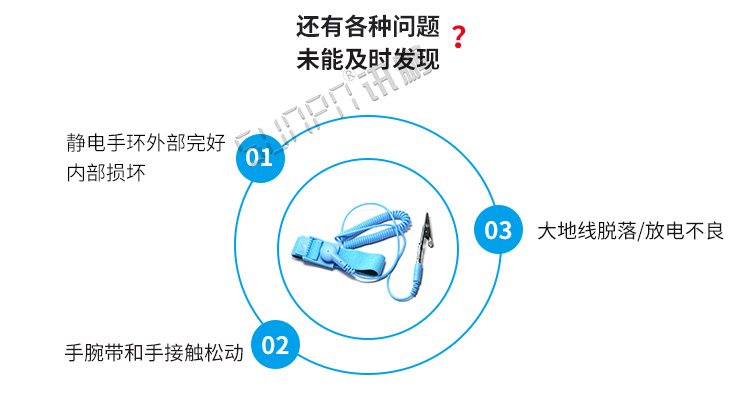

2.报警状态:FAIL红灯闪亮和“滴滴”警报声,静电防护失效，应及时检查及处理故障。

①手腕带和手接触松动或连接线损坏；

②监控仪接入大地线脱落或接触不良；

③人体电阻过低或过高，可用螺丝刀轻微调节监控仪上ADJ旋钮即可；

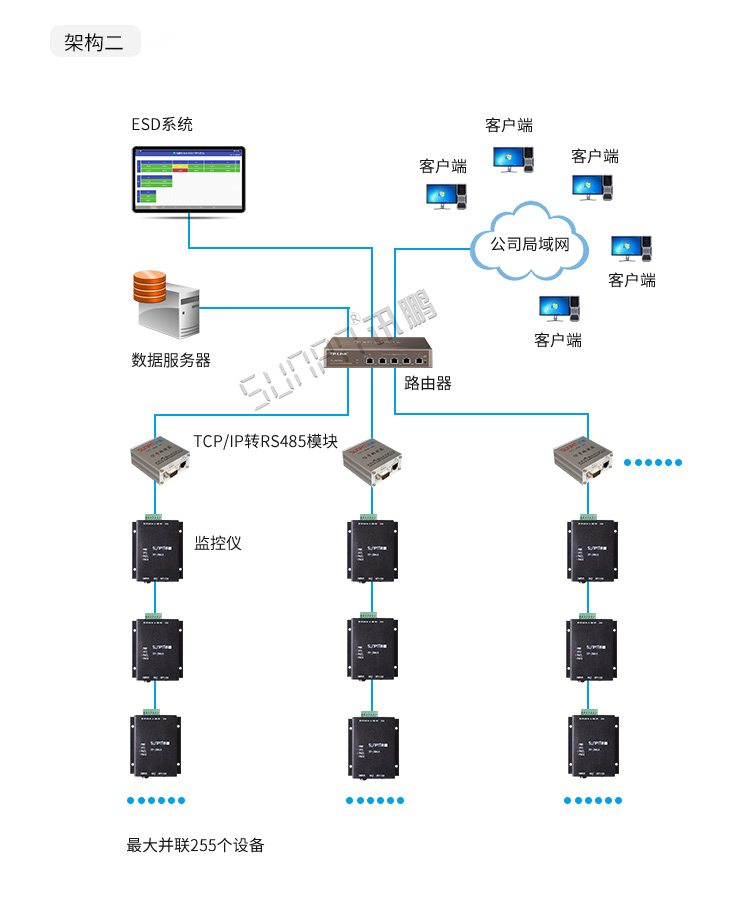

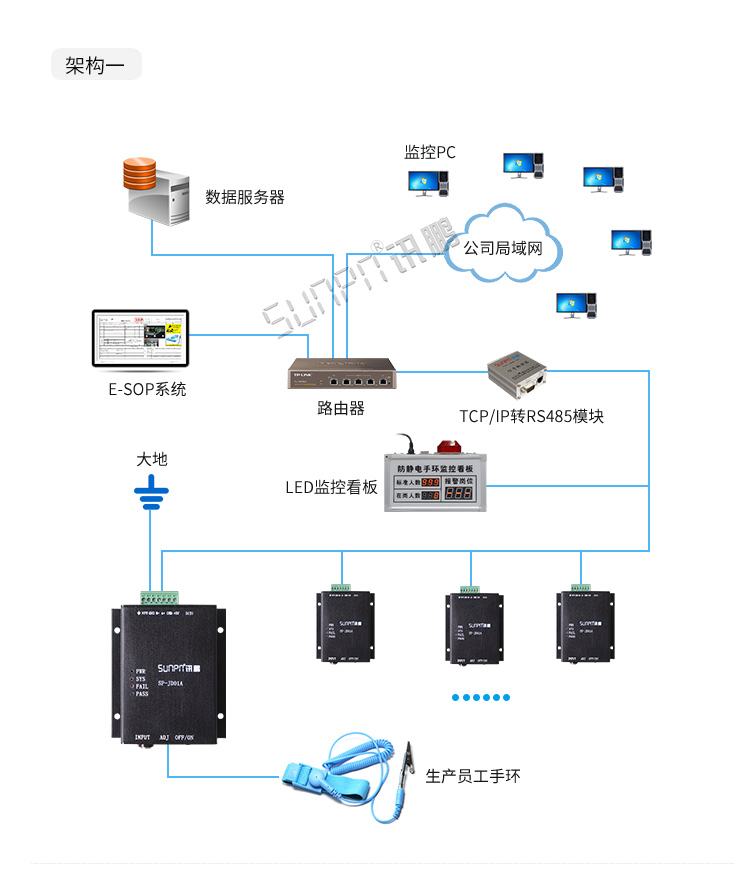

防静电手环监测仪系统架构

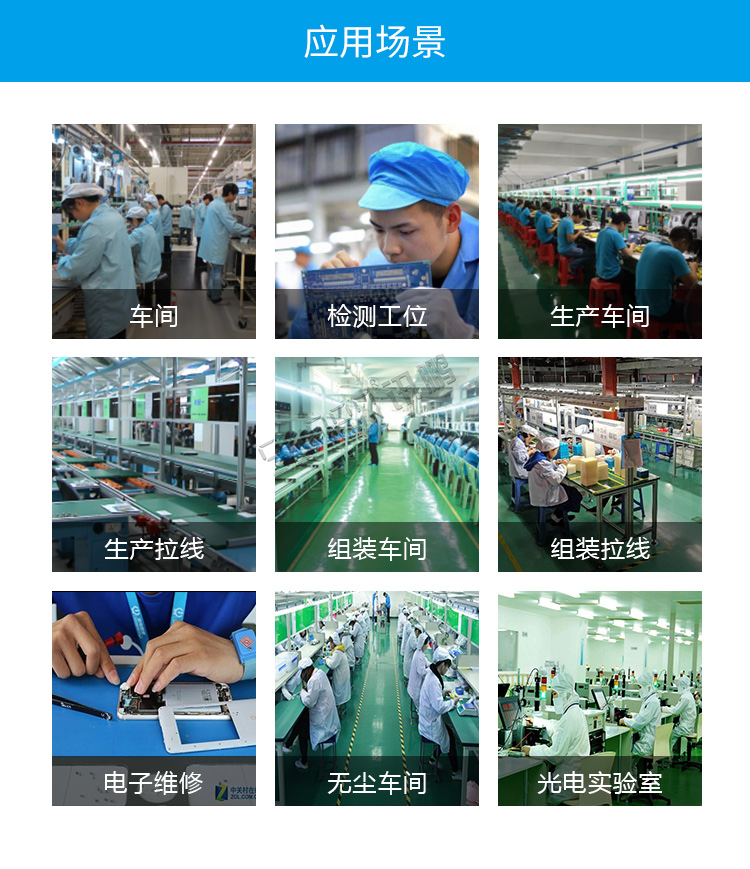

防静电手环监测仪应用场景

       随着大规模集成电路的发展，加工工艺越来越先进，对可靠性的要求也越来越高。相应的环境中静电对IC的危害变得也越来越显著，对静电的控制成为提高产品合格率的最重要的措施之一。为了使静电降低到安全水平，防静电手腕带广泛应用于组装工位上。随着监测手腕带使用状况的ESD防静电监控系统应运而生，防静电手环监测仪可在工位现场进行声光报警，从而传达有效地信息给产线管理者，有效地为生产的质量提供保障。
