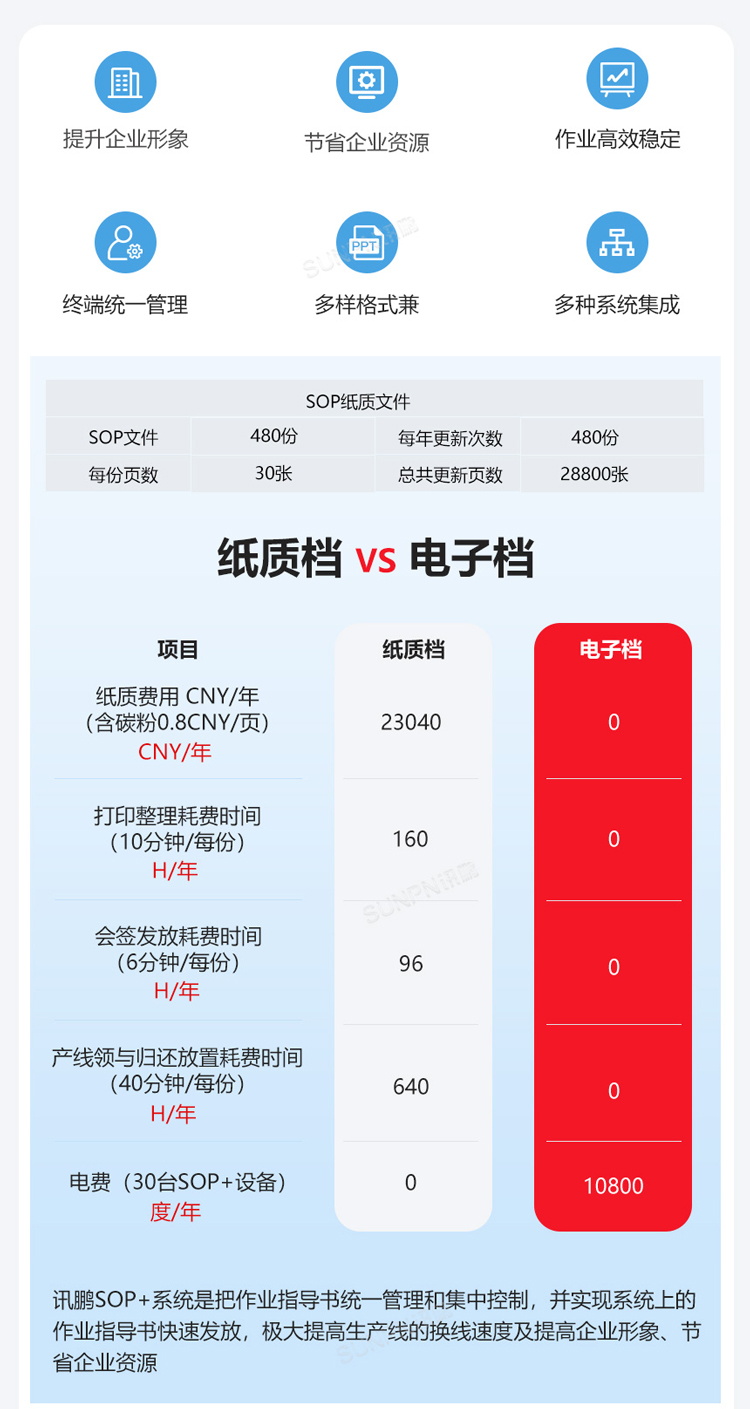

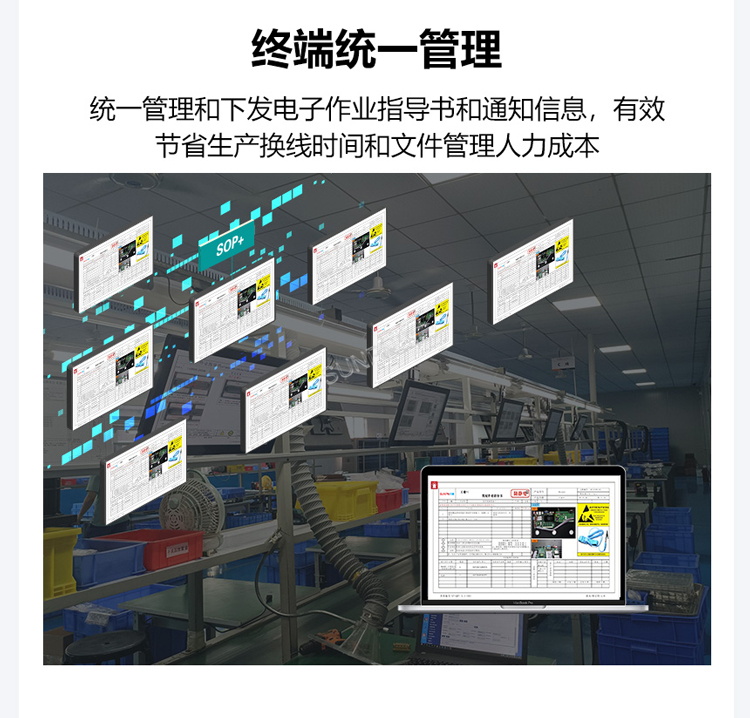

一、纸质作业指导书和ESOP系统的对比

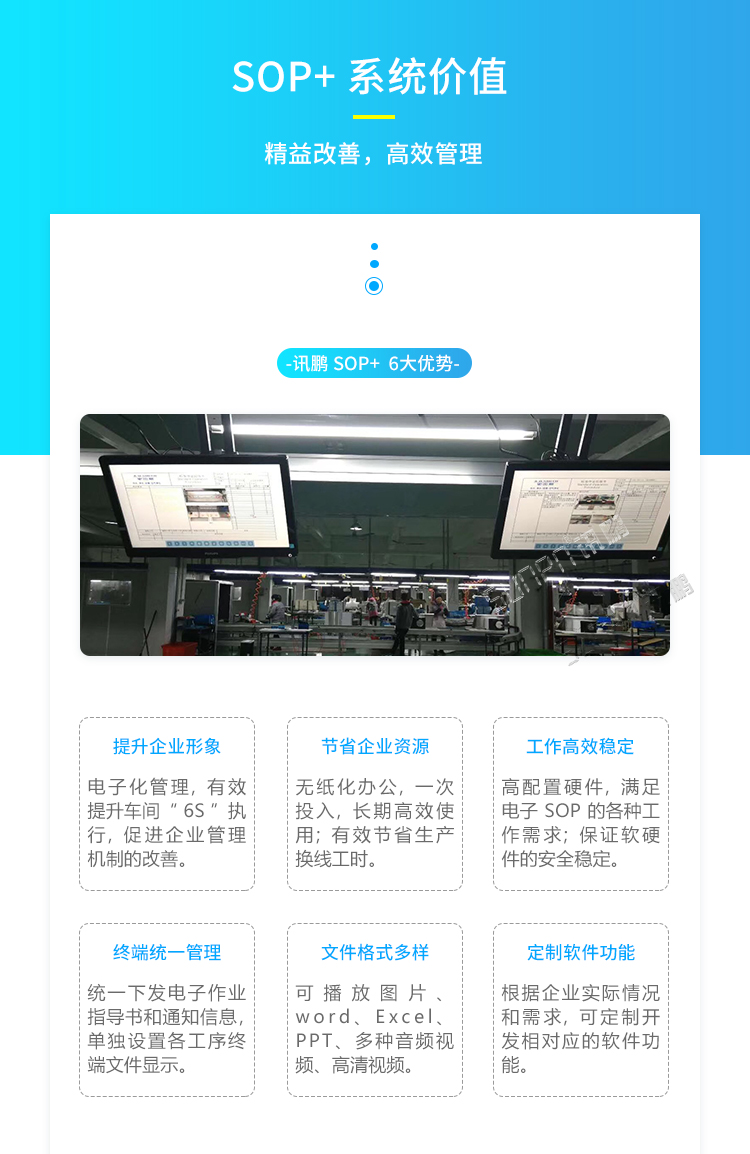

ESOP系统价值

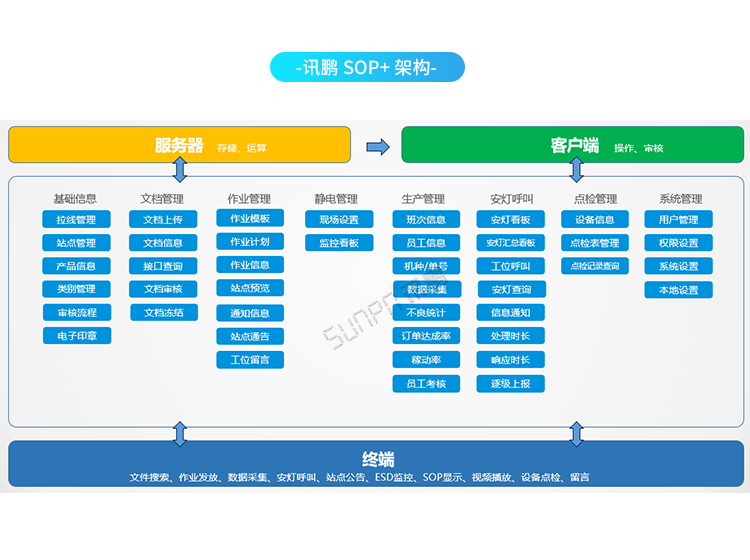

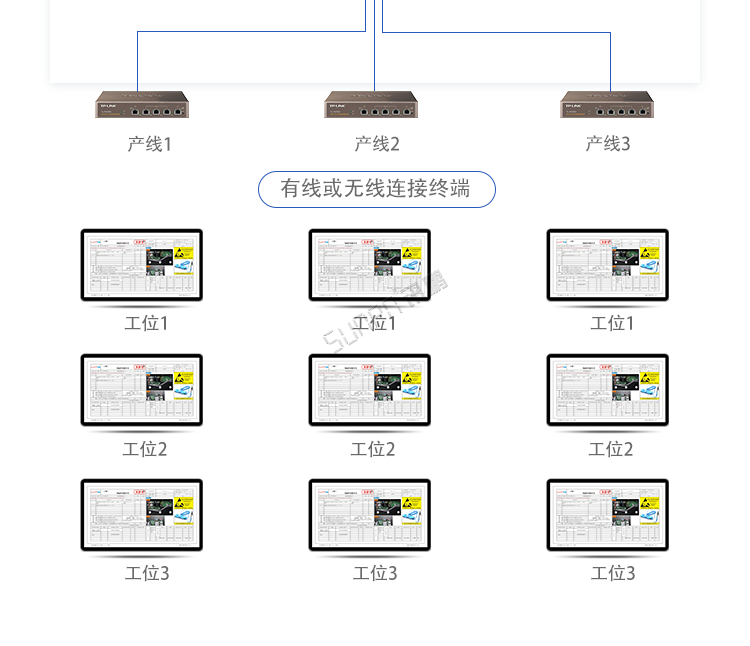

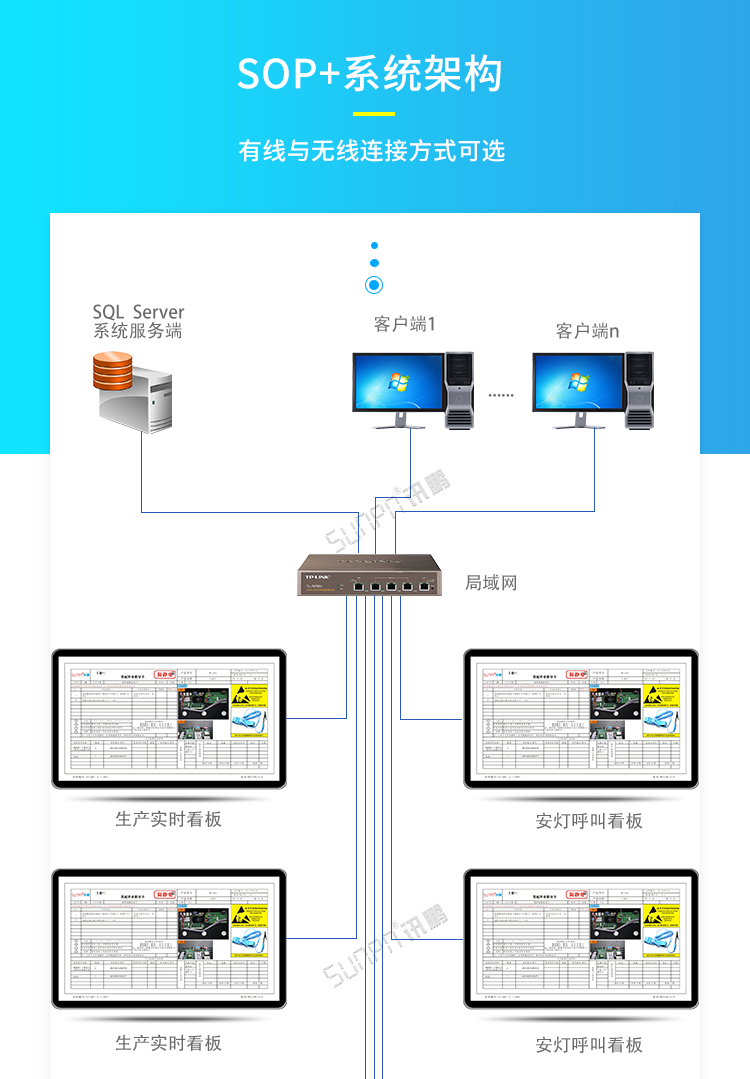

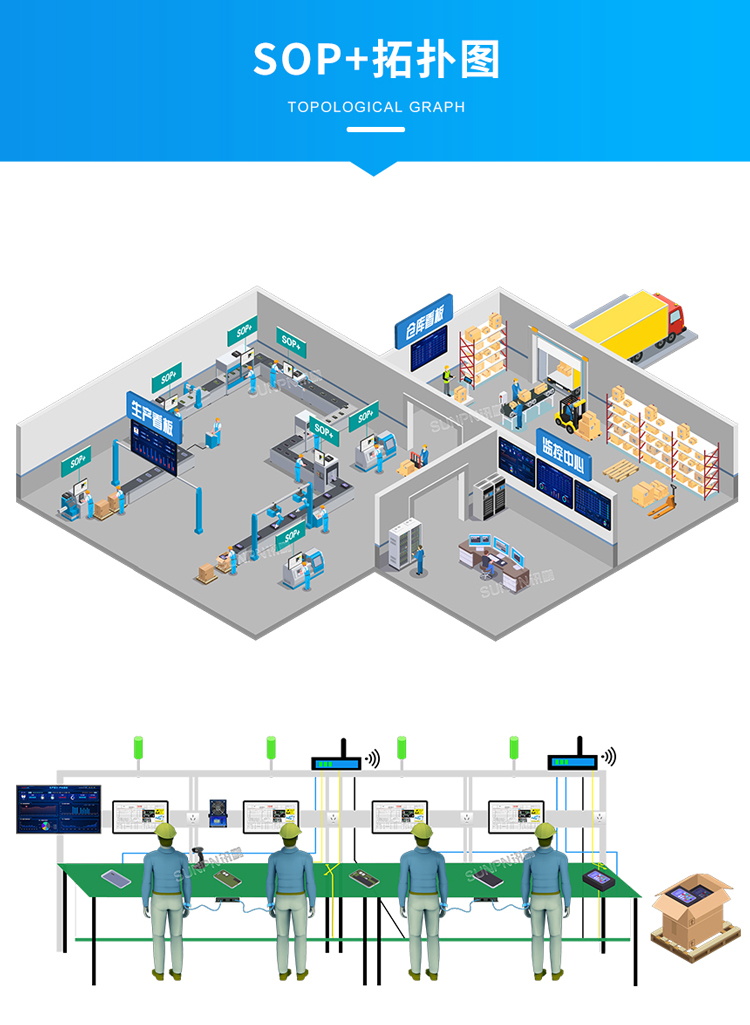

ESOP系统架构

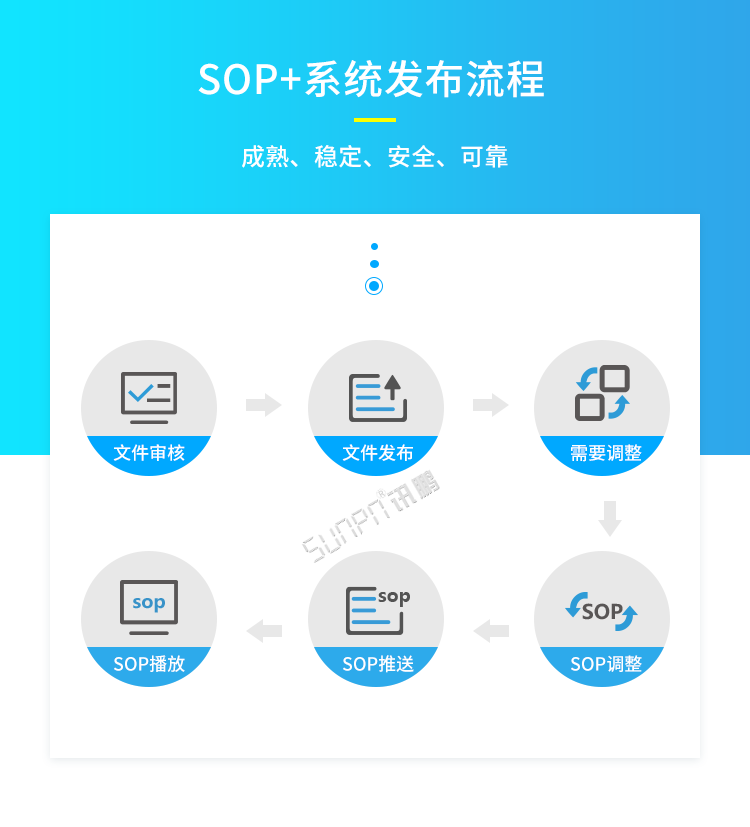

ESOP系统-发布流程

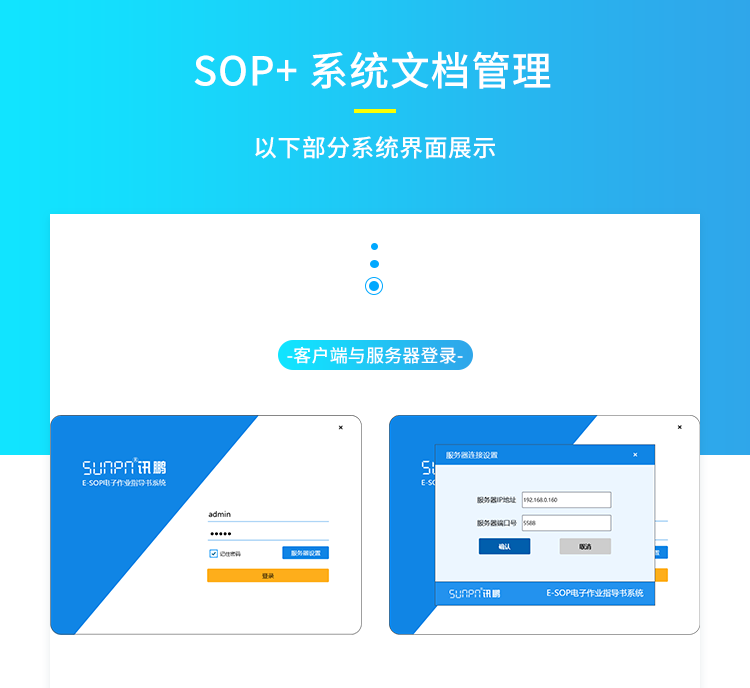

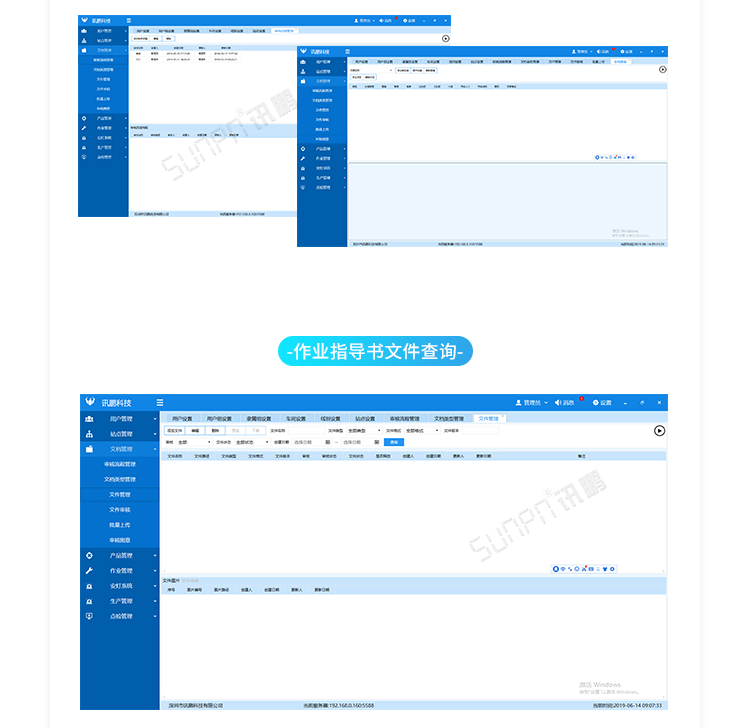

ESOP系统-文档管理

设置印章样式、编辑审核流程信息，对文件进行逐步审核。

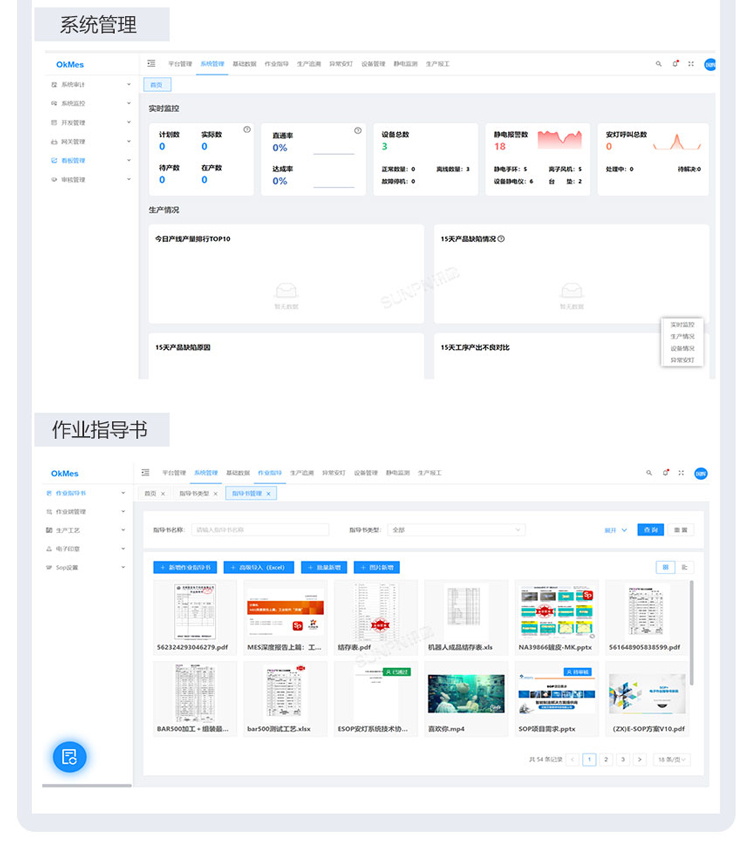

查询作业模板，进入作业模板界面后，可通过界面上方的查询条件进行作业模板的查询，包括模板名称（模糊查询）、创建人、产品名称、创建日期，输入完成后点击查询按钮即可查询，在查找出的模板列表处选择作业模板，可以界面下方看到作业模板的详细信息，包括站点列表、文件列表。

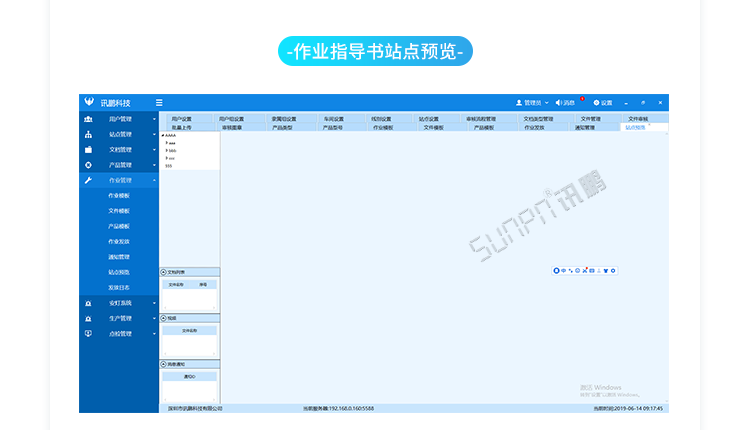

进入此界面后会显示所有的站点树形列表，选中想查看的车间、产线下的站点，然后下方会列出该站点正在播放的文件和通知列表，选择中项，在界面右方会显示相应的内容，检查是否发放正确。

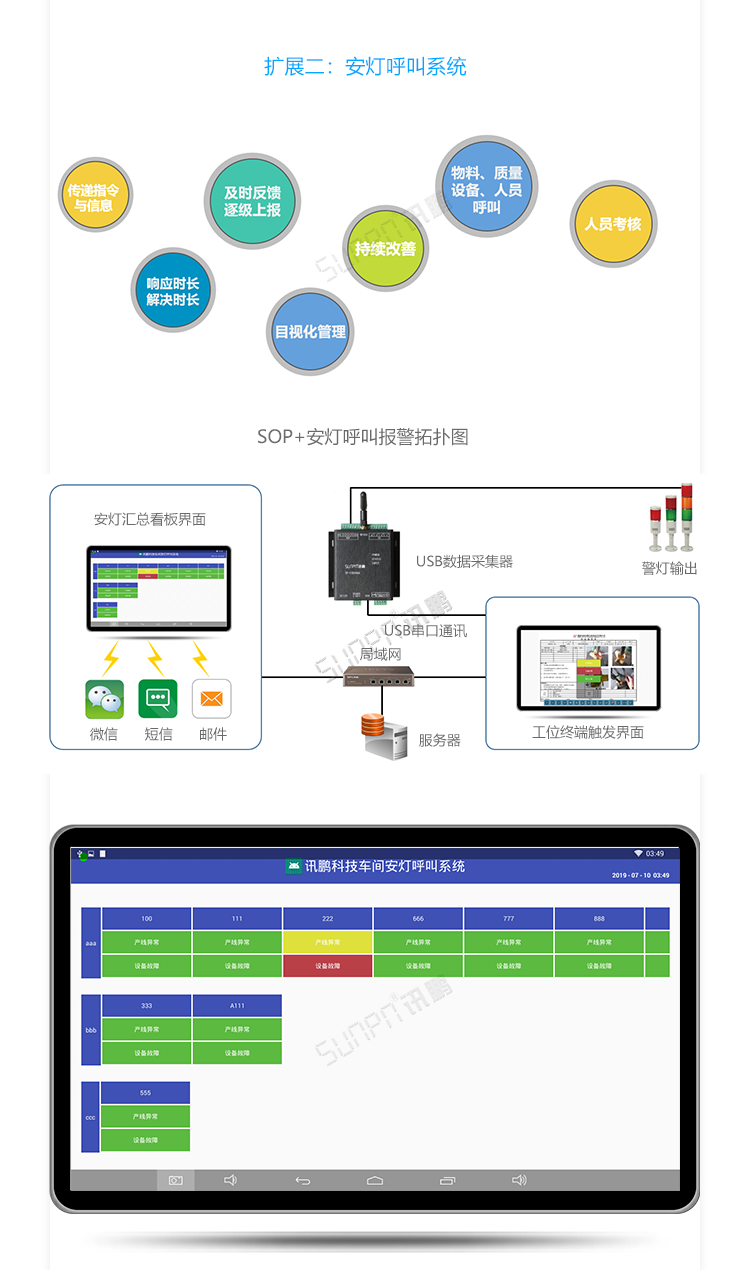

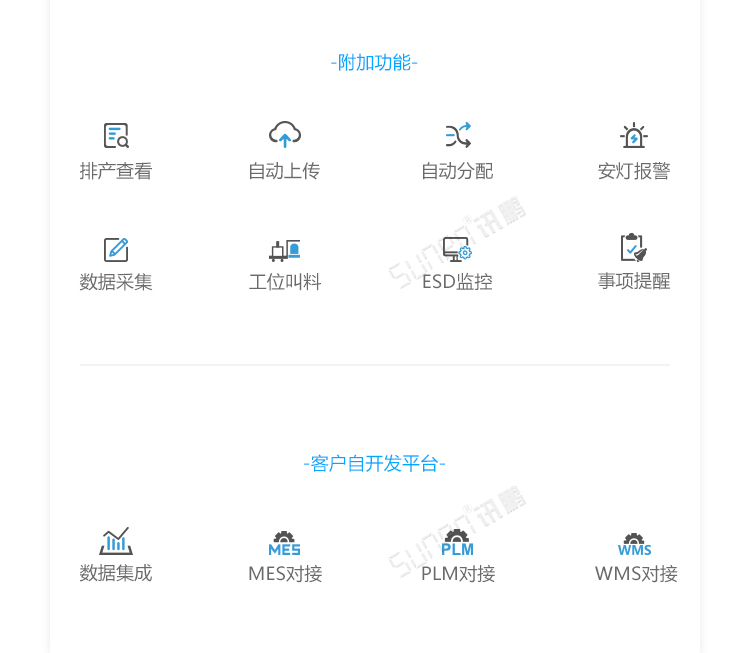

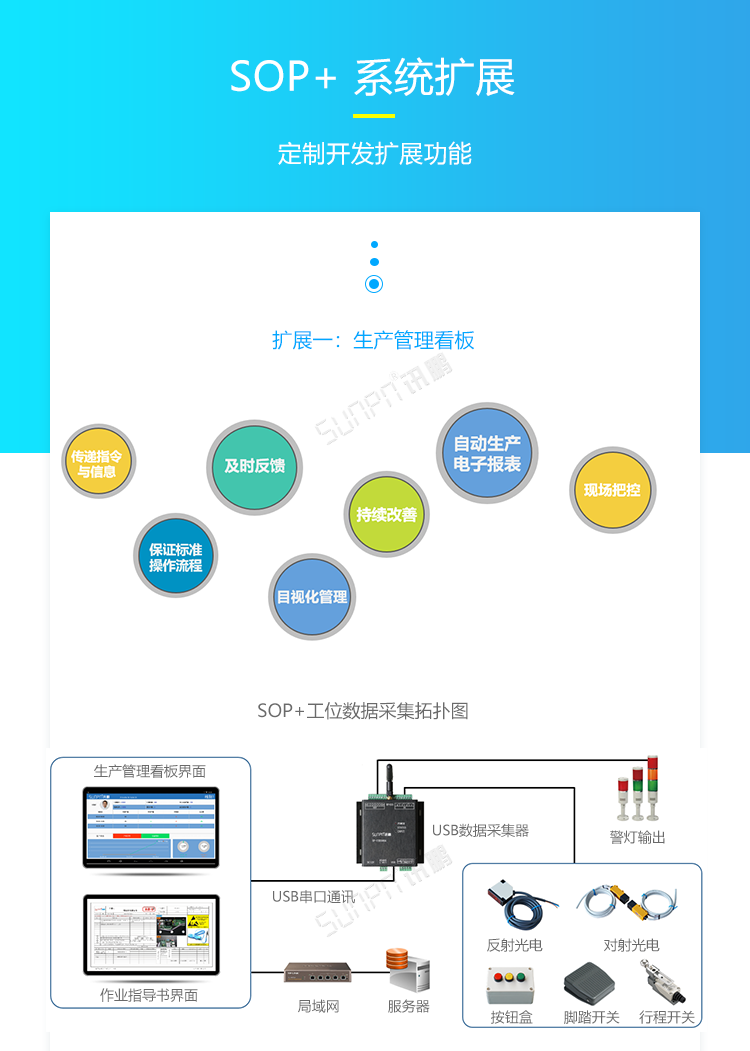

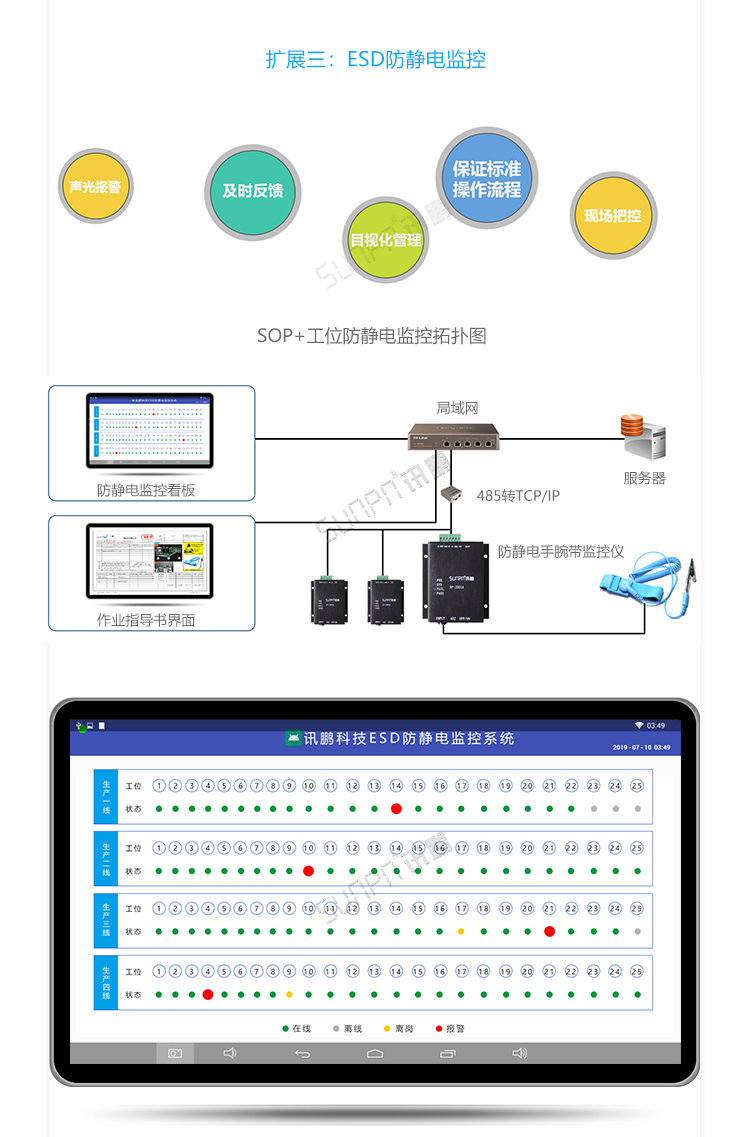

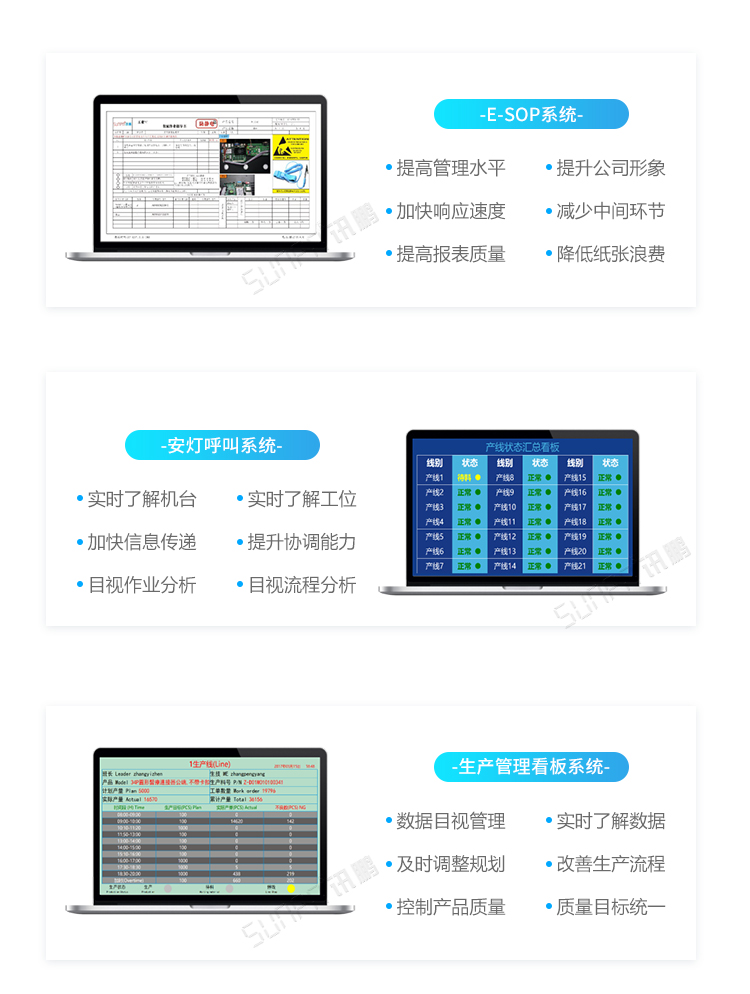

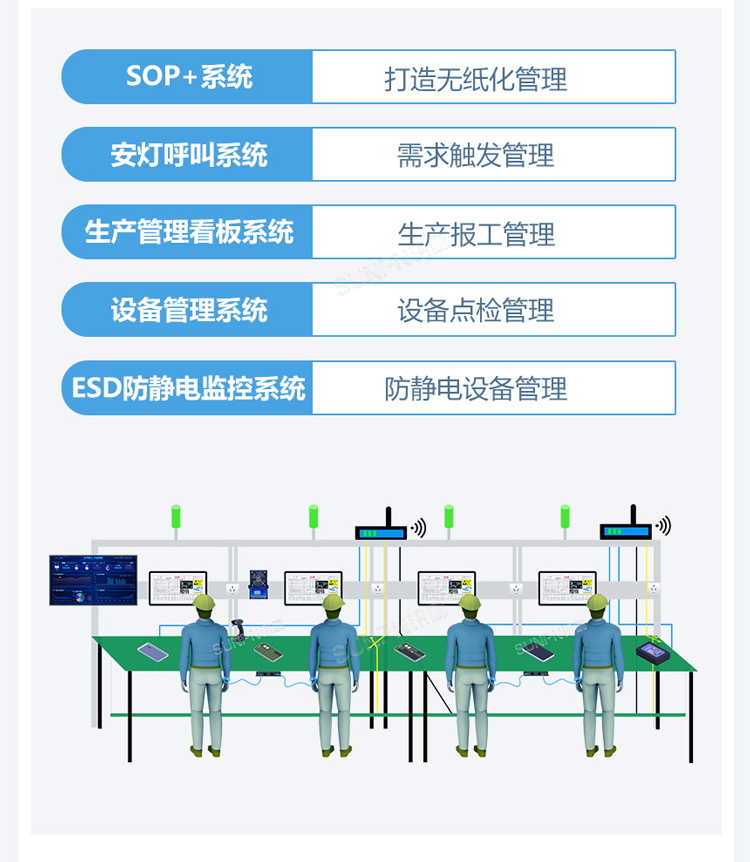

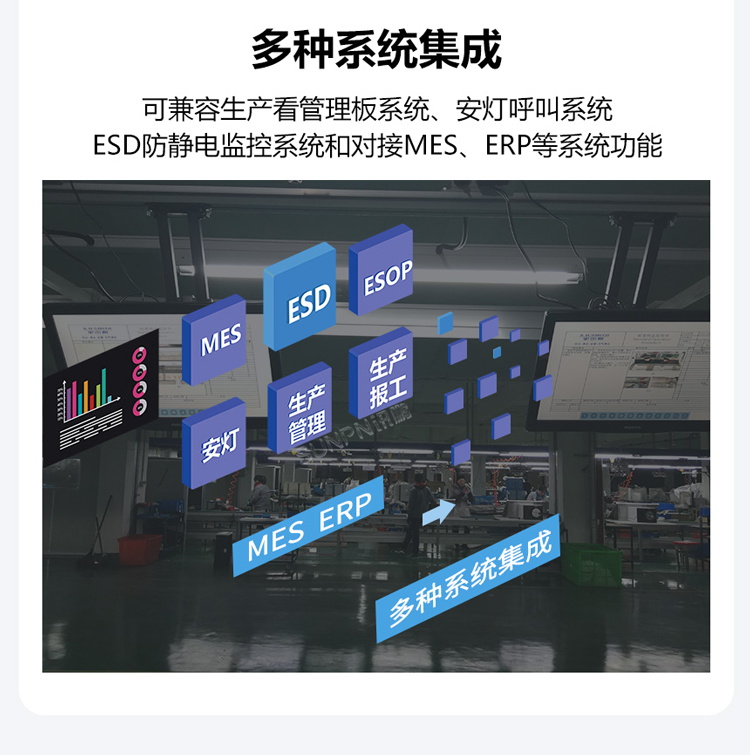

ESOP系统-系统扩展

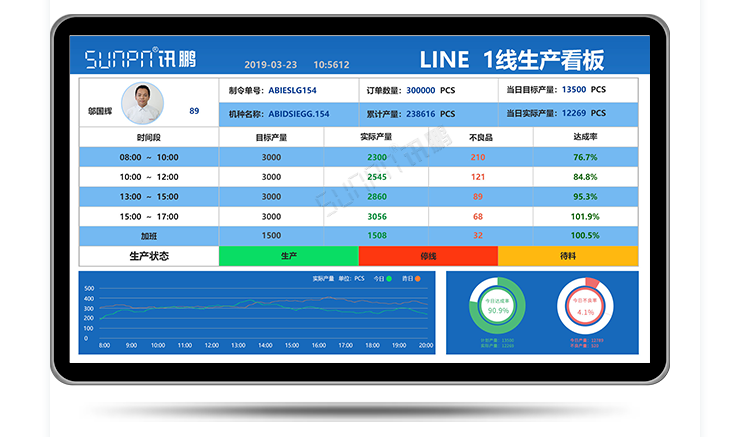

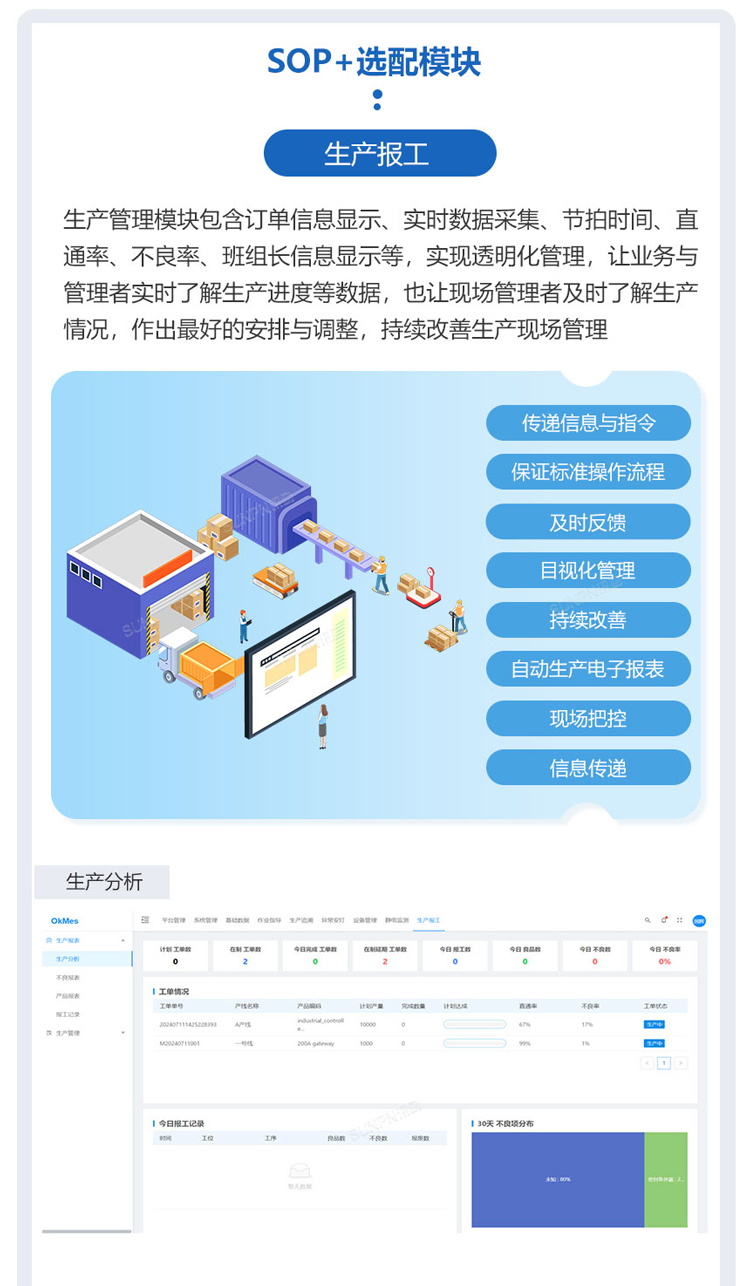

生产管理看板功能
       生产管理模块包含订单信息显示、实时数据采集、节拍时间、直通率、不良率、班组长信息显示等。实现透明化管理，让业务与管理者实时了解生产进度等数据，也让现场管理者及时了解生产情况，作出最好的安排与调整，持续改善生产现场管理。
1、生产信息
      与ERP无缝集成（属于2期开发项）
      生产排程计划（属于2期开发项）
      班次、管理者信息（属于2期开发项）
      物料、条码管理（属于2期开发项）
2、数据采集
目标产量可设置节拍递增，实际产量与不良品通过光电感应、扫描枪、开关信号等实时计数。生产状态通过开关信号触发。
3、自动计算
①、达成率、不良率、累加产量
②、图表显示
③、日、周、月统计报表

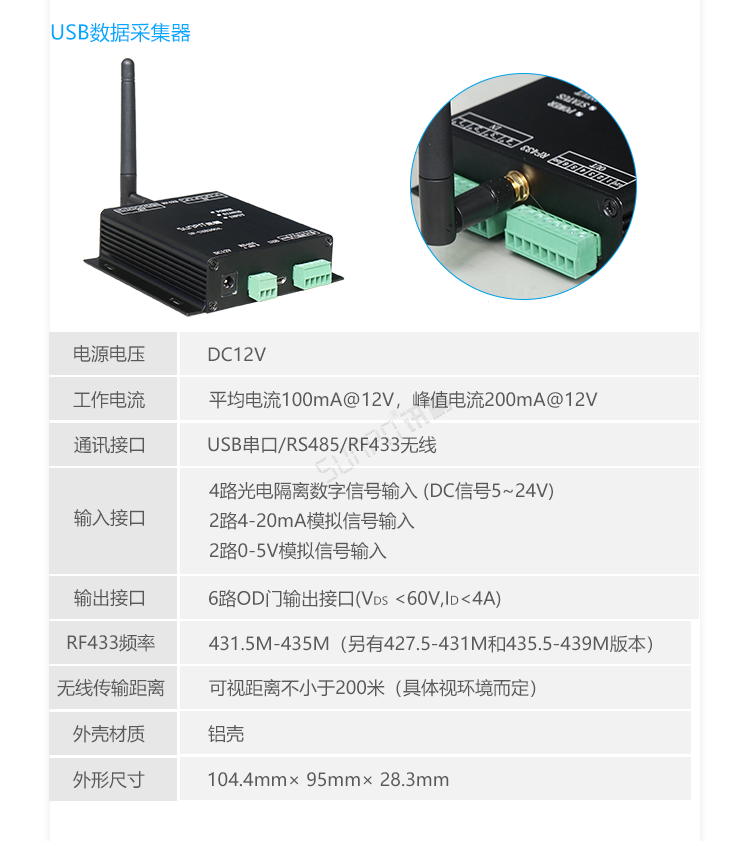

USB数据采集器
       SP-USB300A数据采集器可通过USB接口轻松实现Windows，Mac，Linux和Android 主机功能扩展，针对数据的采集与控制做了专业的一体化设计，用户只需通过简单的指令便可采集设备的状态信号、计数信号、4-20mA、0-5V模拟信号，也可输出信号对设备进行相应的控制。产品兼备RF433无线和RS485接口两种数据传输方式，可轻松实现不同设备之间数据交换。

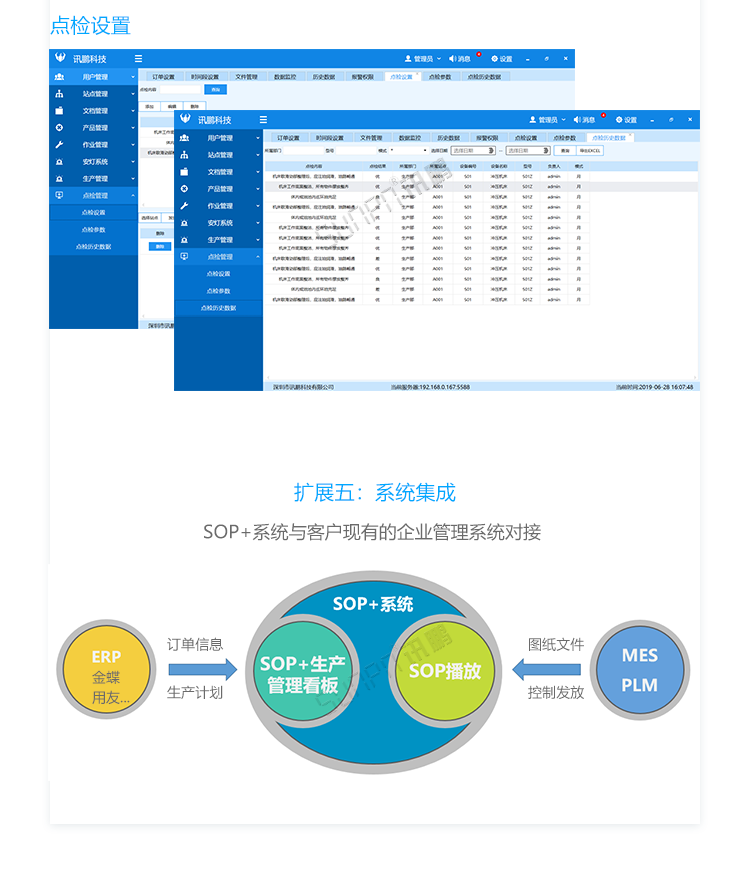

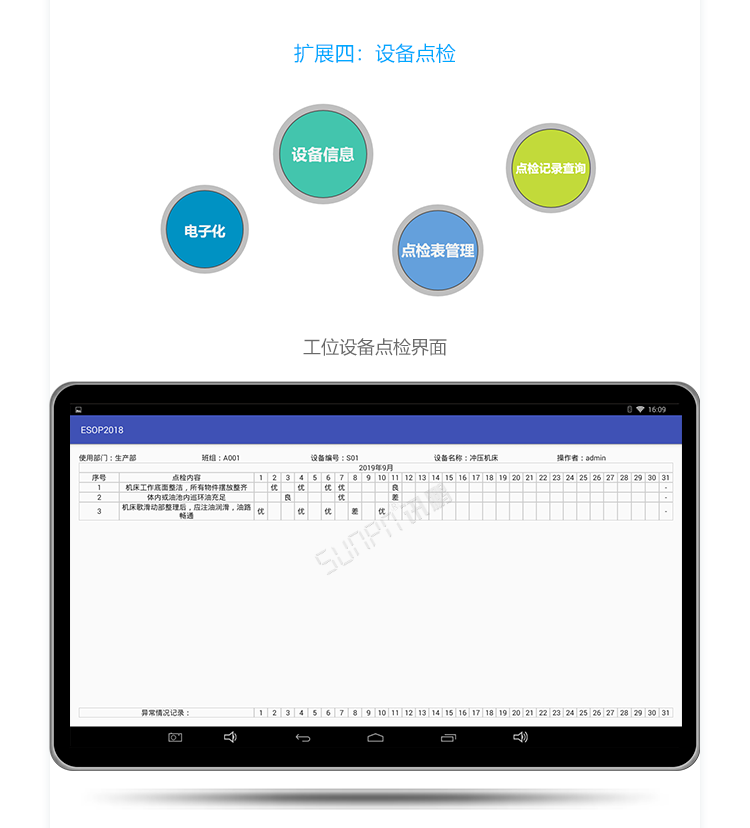

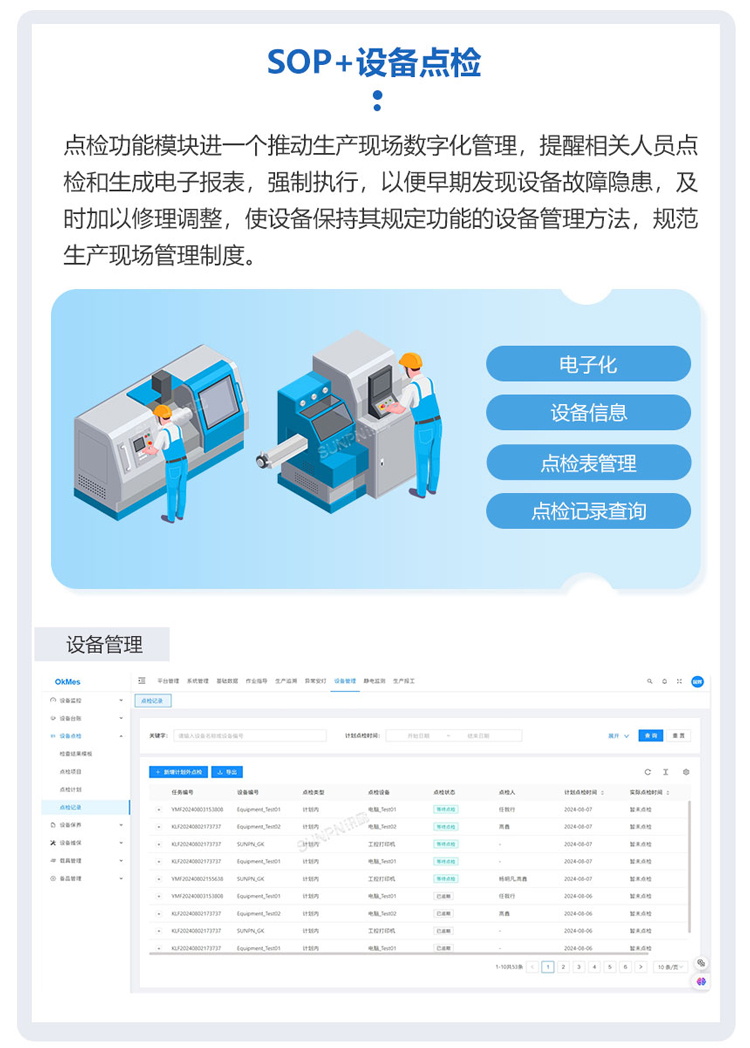

设备点检功能
       点检功能模块进一个推动生产现场数字化管理，提醒相关人员点检和生成电子报表，强制执行，以便早期发现设备故障隐患，及时加以修理调整，使设备保持其规定功能的设备管理方法，规范生产现场管理制度。

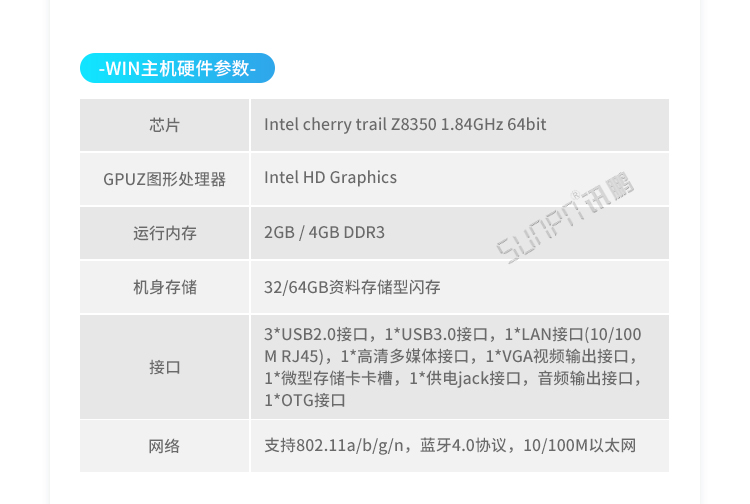

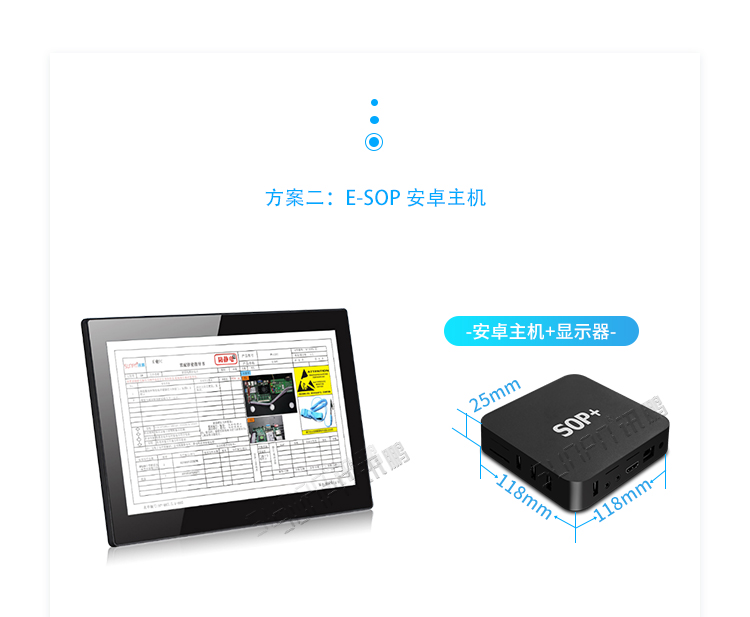

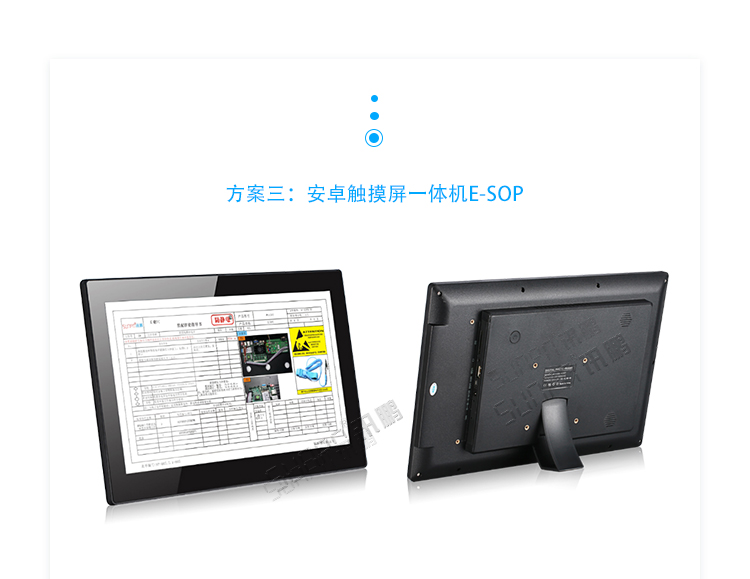

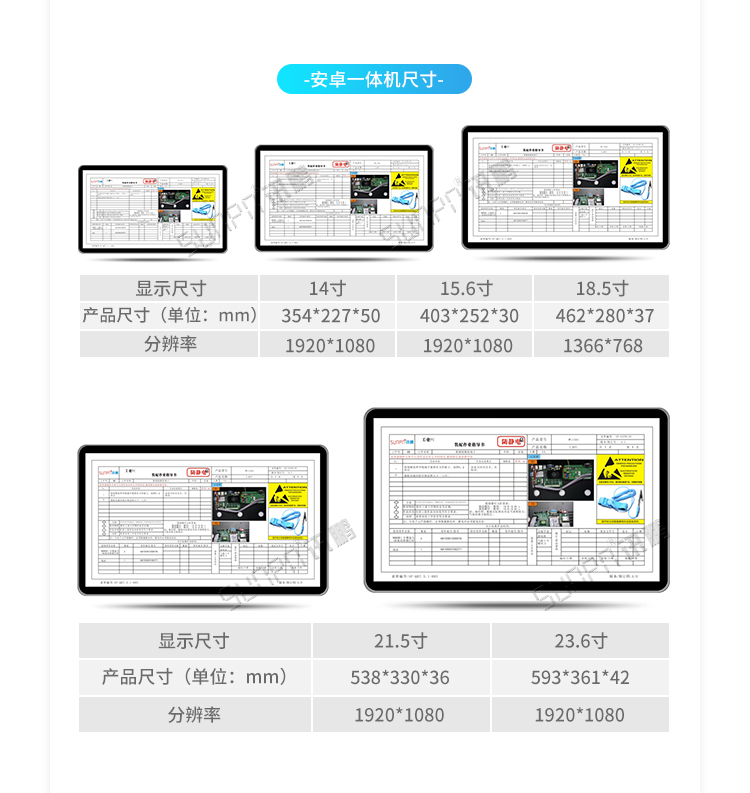

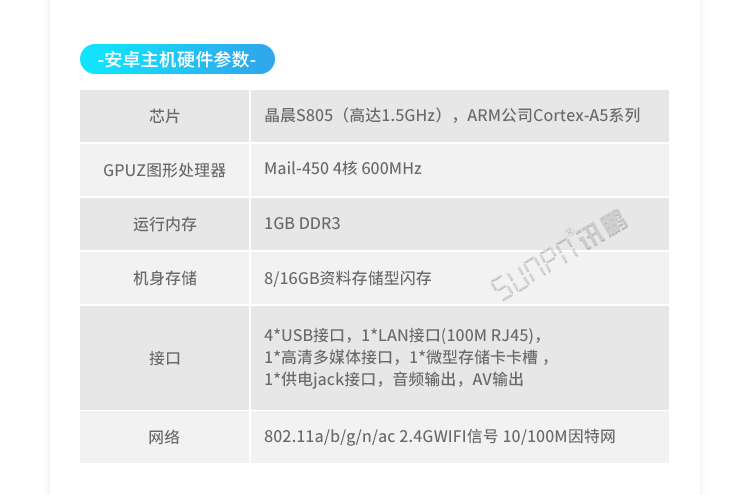

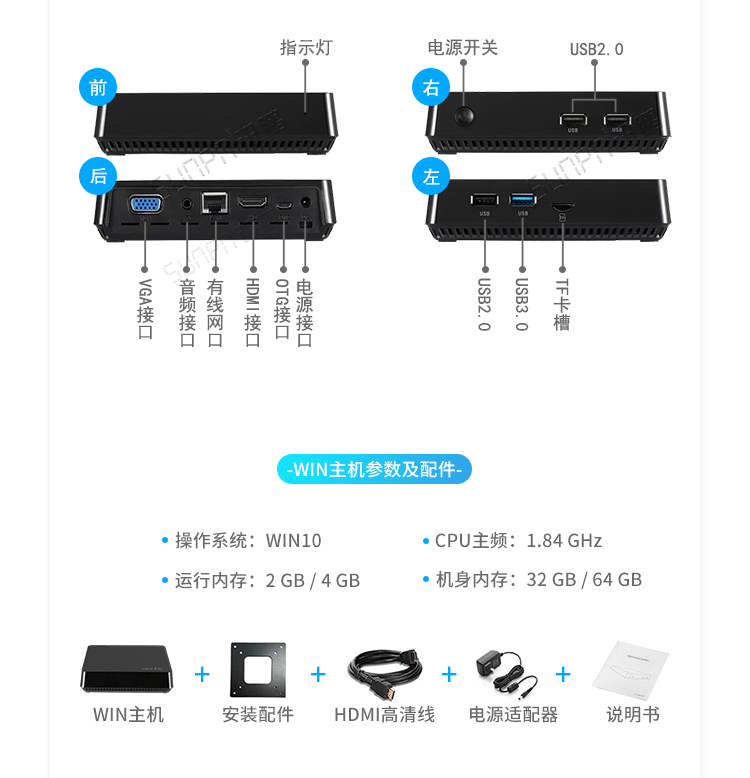

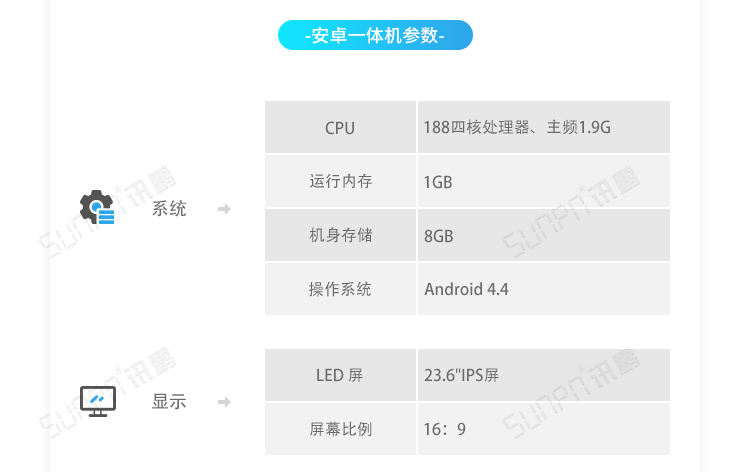

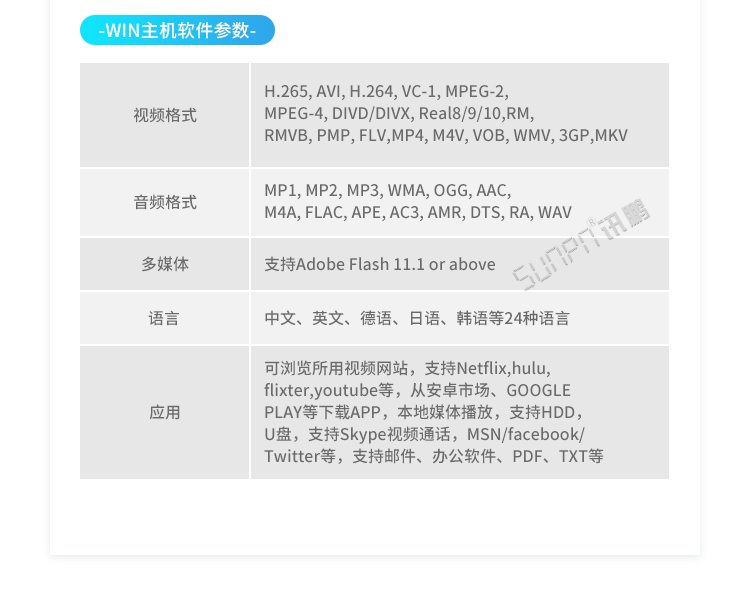

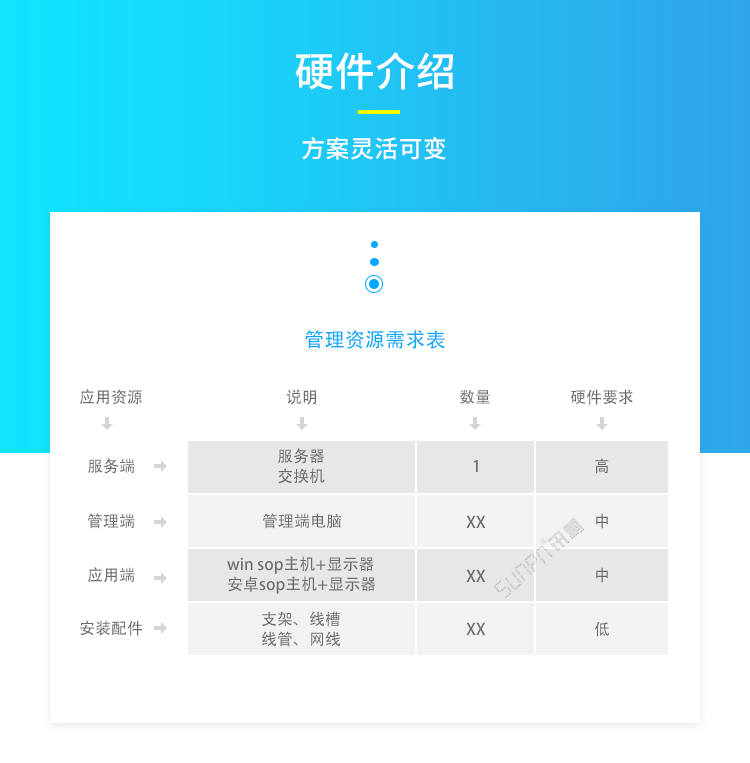

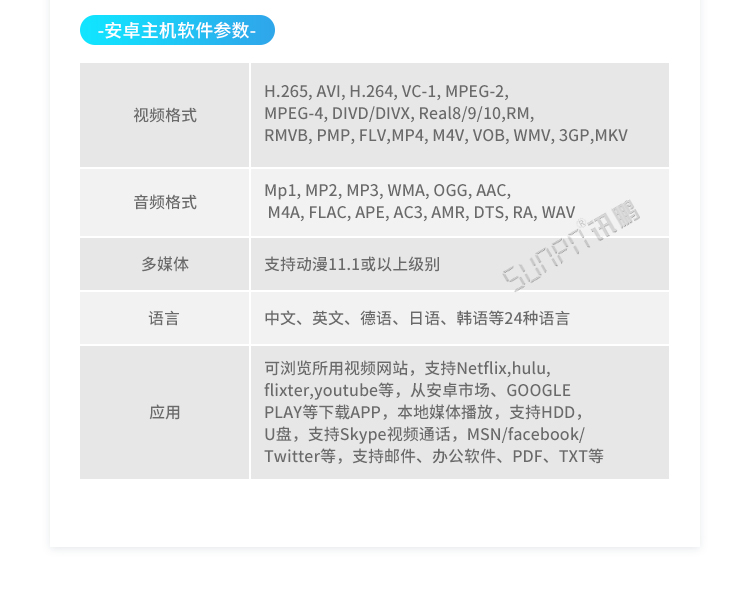

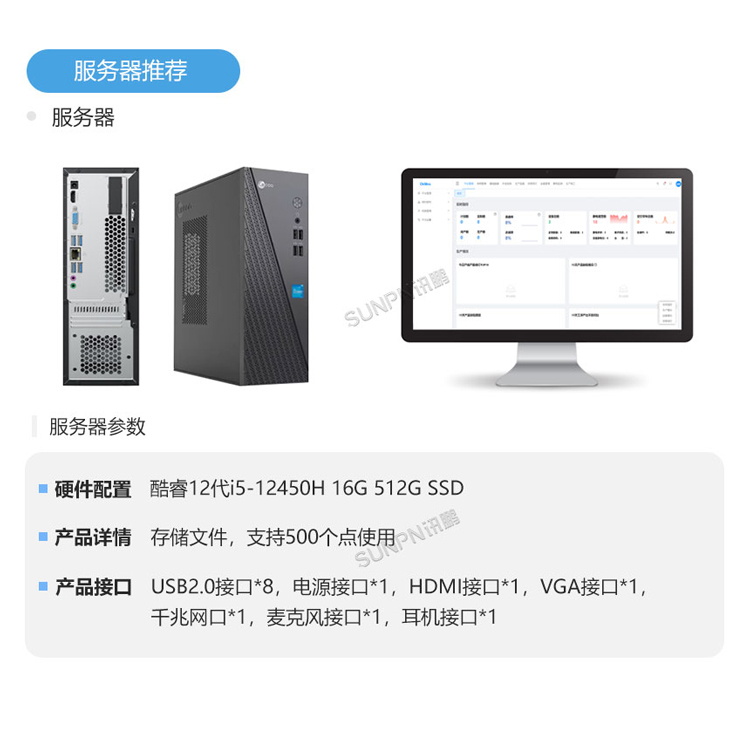

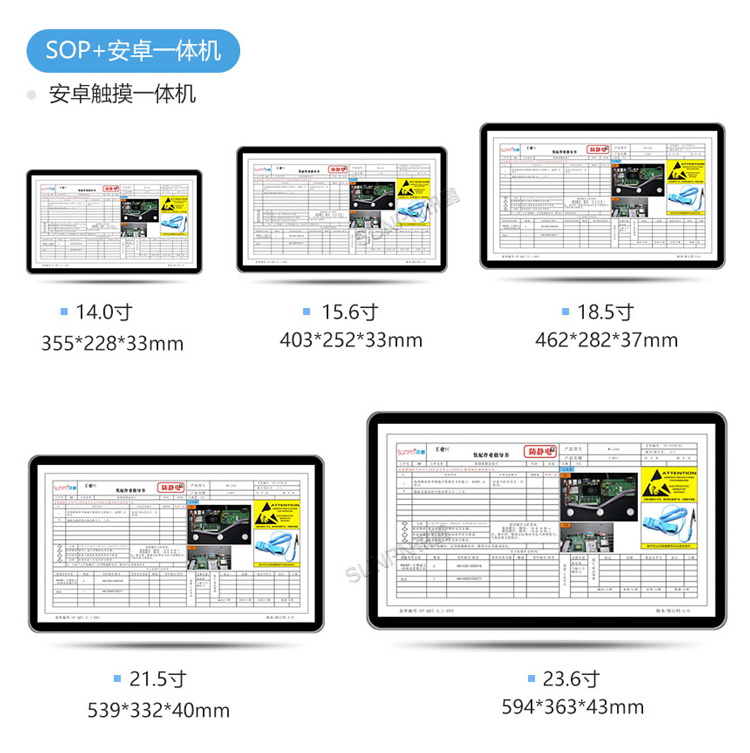

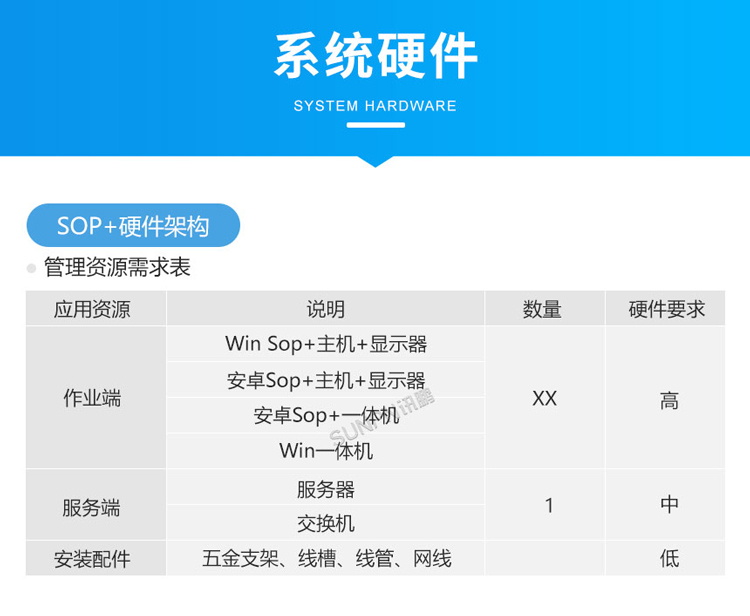

ESOP系统-硬件介绍

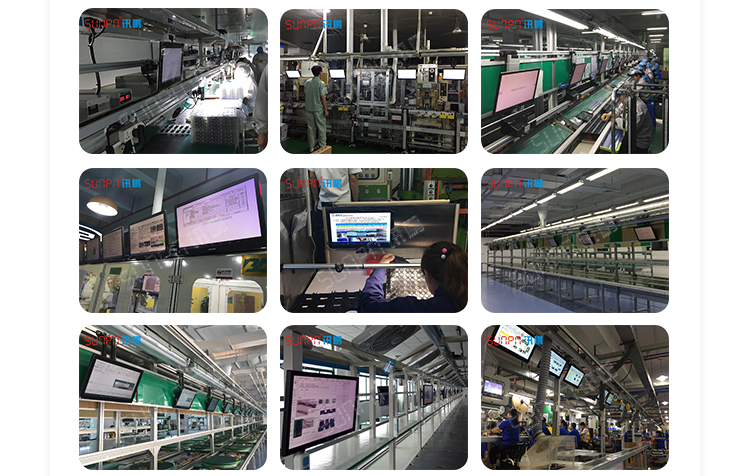

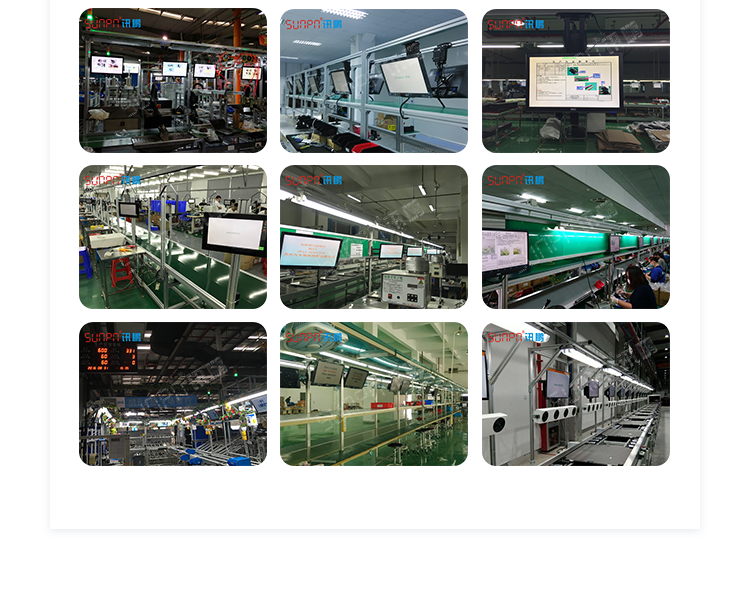

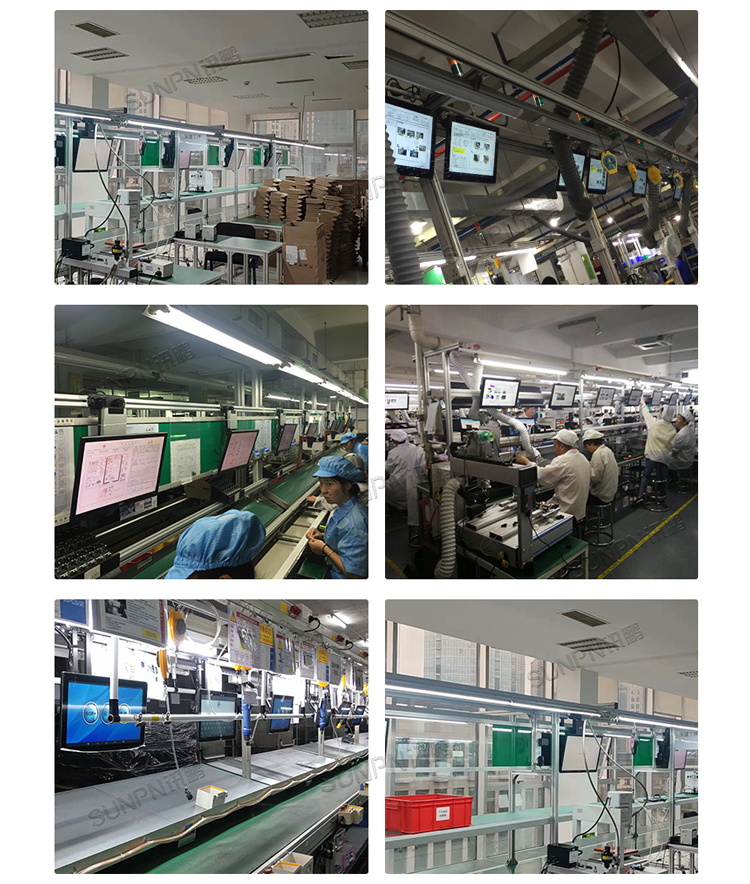

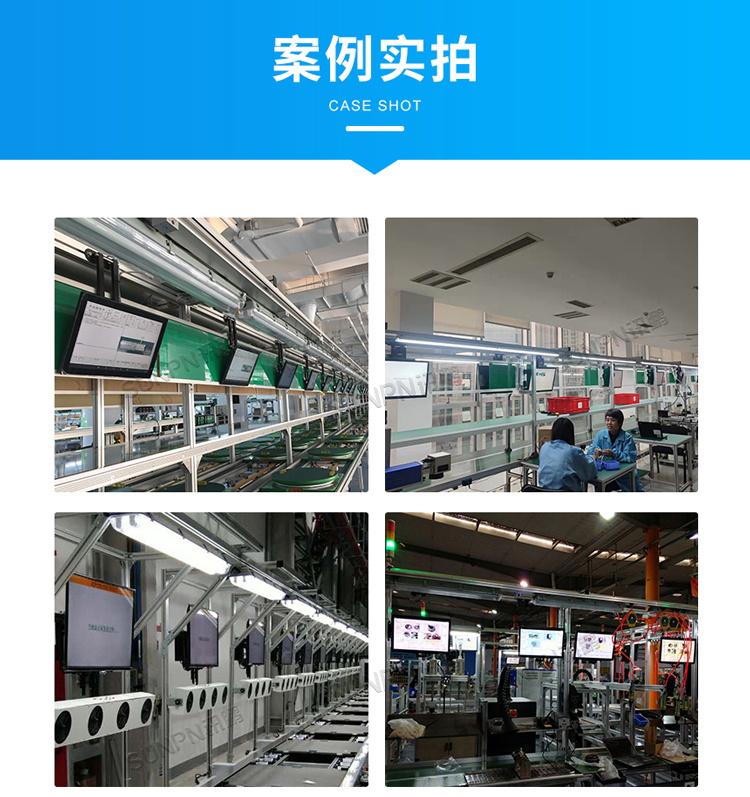

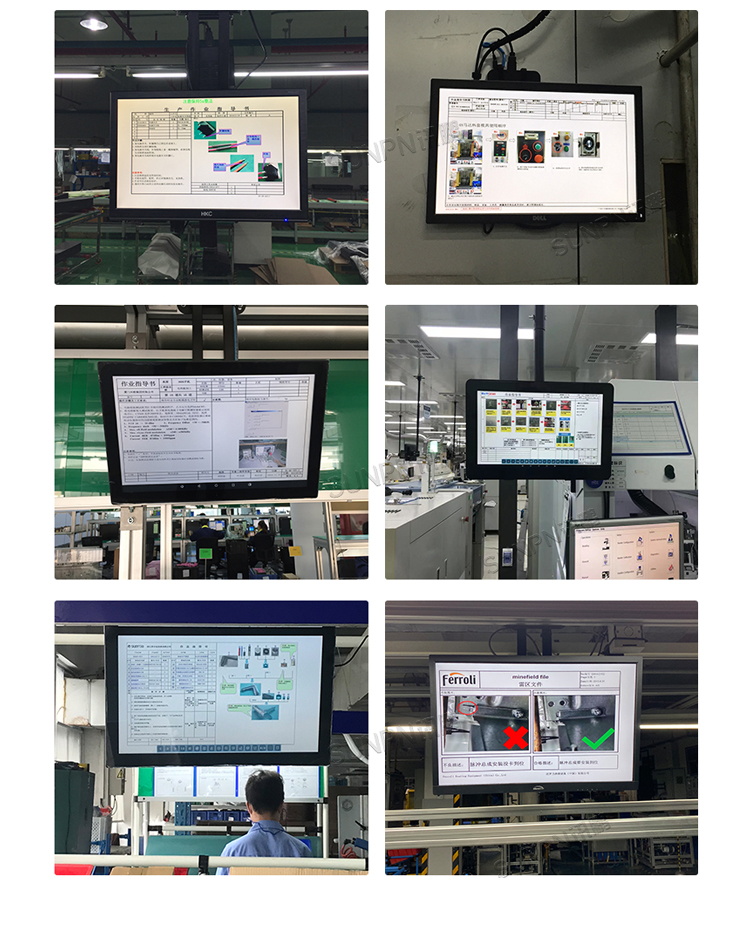

ESOP系统-案例参考

        同时我们可以利用ESOP系统来提高我们生产工厂的运行效率，因为我们员工可以直接接收到我们发放的sop作业指导书，我们可以依据sop作业指导书直接进行操作。我们发现错误或者出现失误也可以快速通报，以免传入到下一个工序。从这些意义上来说，ESOP系统对促进工厂的运作有着非常好的作用。
