工业应用上普通需要测量一些非电的物理量信号，如温度、压力、速度、角度等。但是想要采集这些数据我们的4-20ma信号显示屏就发挥着重要的作用，这些非物理量的信号会透过传感器转换成物理量的信号，如电流、电压、功率、频率等。而这些量化信息还需要转化成标准数字通讯讯号。

        这类物理量信号转换成模拟量信号，在工业上，广泛采用的标准模拟量传输限号是分别为0-5V、0-1V或者4-20ma，且其中最常见的就是4-20ma信号显示屏。4-20ma信号显示屏在传输的时候，要考虑到导线上也有电阻，如果用电压传输会在导线上产生一定的降压，那接收端的信号就会产生一定的误差。

一、4-20ma信号显示屏工作原理

1、4-20ma电流环有两种类型：二线制和三线制。当监控系统需要通过长线驱动现场的驱动器如阀门时，一般采用三线制变送器，这里XTR位于监控的系统端，由系统直接向XTR供电，供电电源是二根电流传输线以外的第三根线。二线系统是XTR和传感器位于现场端，由于现场供电问题的存在，一般是接收端利用4～20mA的电流环向远端的XTR供电，通过4～20mA来反映信号的大小。

2、4～20mA产品的典型应用是传感和测量应用。在工业现场有许多种类的传感器可以被转换成4～20mA的电流信号，TI拥有一些很方便的用于RTD和电桥的变送器芯片。由于TI的变送器芯片含有通用的功能电路比如电压激励源、电流激励流、稳压电路、仪表放大器等，所以可以很方便地把许多传感器的信号转化为4～20mA的信号。

       在工业现场，用一个仪表放大器来完成信号的调理并进行长线传输，会产生以下问题：第一，由于传输的信号是电压信号，传输线会受到噪声的干扰；第二，传输线的分布电阻会产生电压降；第三，在现场如何提供仪表放大器的工作电压也是个问题。

        为了解决上述问题和避开相关噪声的影响，我们用电流来传输信号，因为电流对噪声并不敏感。4～20mA的电流环便是用 4mA表示零信号，用20mA表示信号的满刻度，而低于4mA高于20mA的信号用于各种故障的报警。

        4-20ma信号显示屏在现代的数字校正，数据采集等等，都在一定意义上有着促进的作用，因为对于工业上来说也有着很多不确定的因素，我们想要将工业做的更加规范化，我们就需要在工业的改革上做出一番改变。

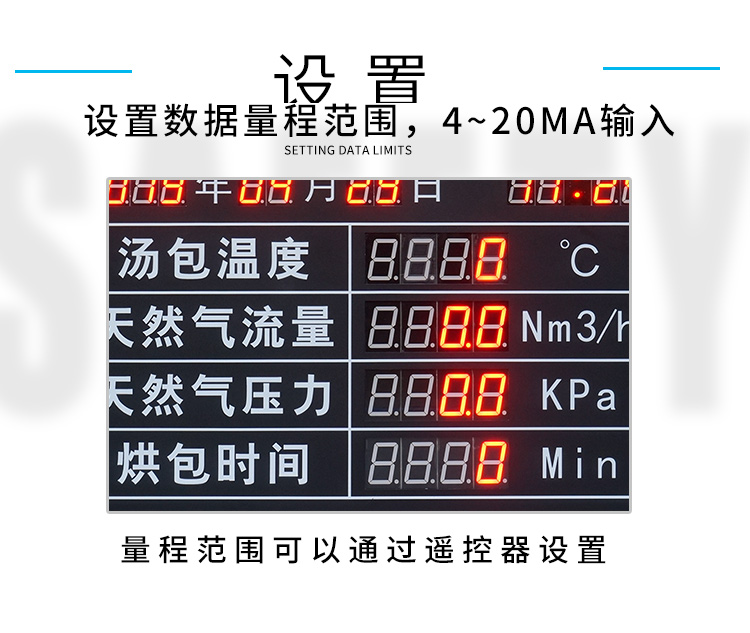

4-20ma信号显示屏-报警提示

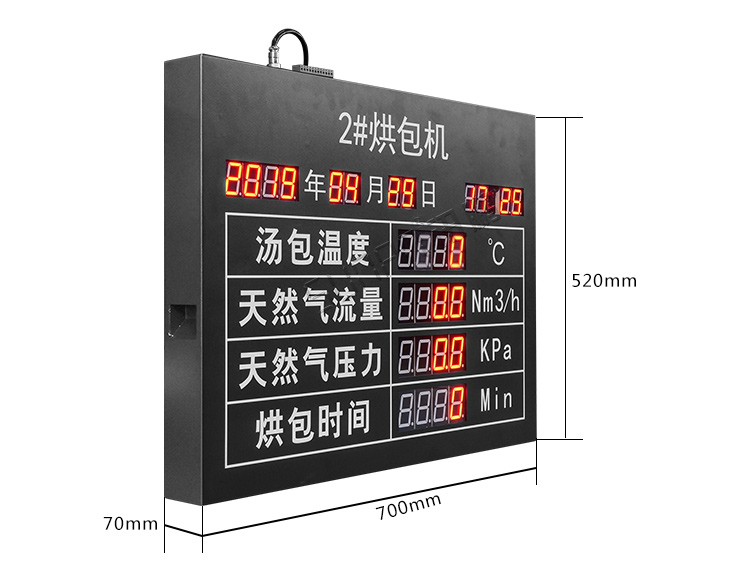

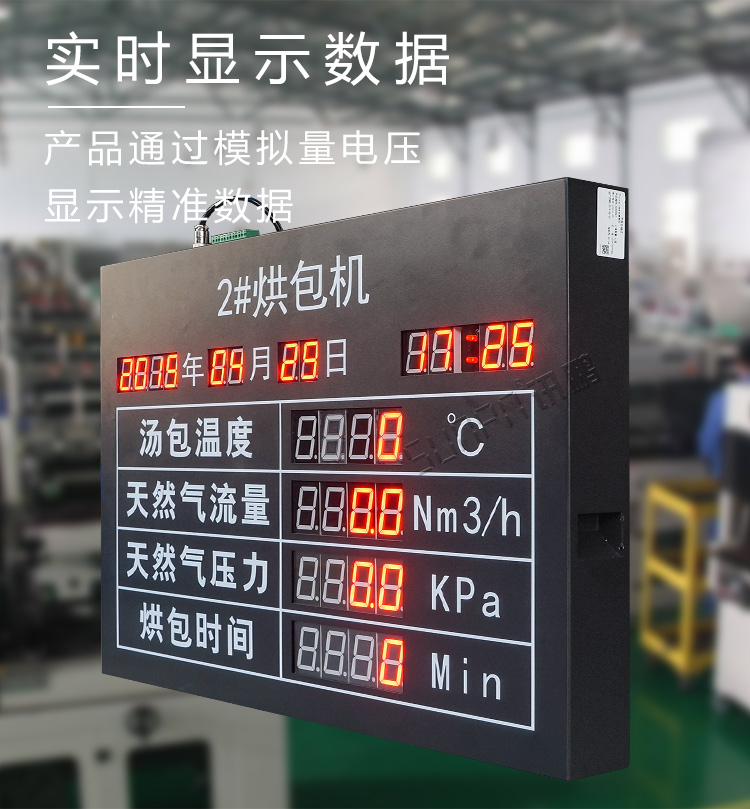

4-20ma信号显示屏-产品细节

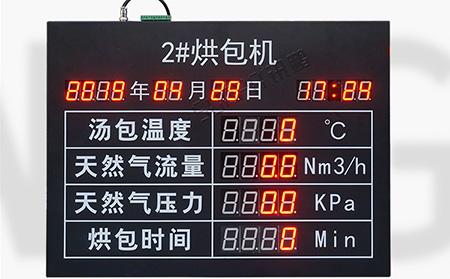

二、4-20ma信号显示屏-功能说明

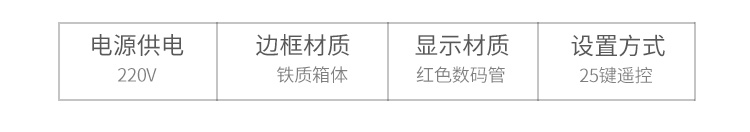

1、4-20ma信号显示屏220V供电

2、日期显示。自动运行可通过遥控器编辑校正

3、铝液温度4-20ma输入可设定量程范围值、温度补偿正负50度

4、氮气流量4-20ma输入、可设定量程范围值、补偿值正负5Nm3/h

     氮气流量4-20ma输入、可设定量程范围值、补偿值正负10Kpa

     除气时间数据显示格式为：8888分钟、通过开关信号接通时计时、当这个开关信号一旦断开、除气时间清零。（一分钟为最小时单位）

5、通过485通讯的方式推送数据到客户的PLC设备、看板做从站

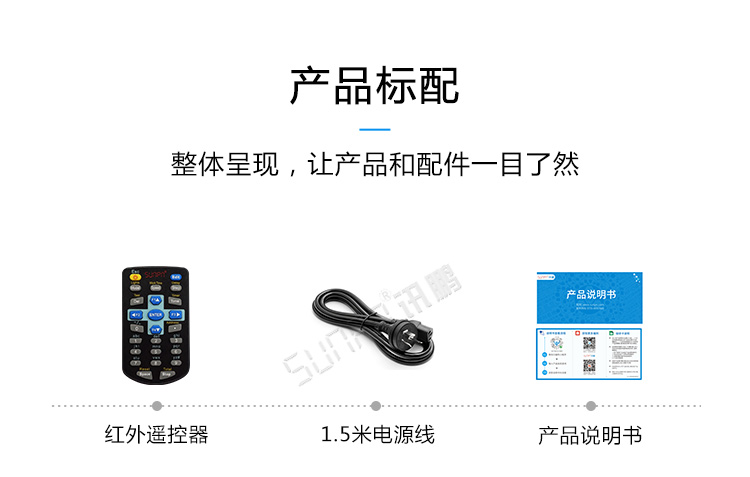

4-20ma信号显示屏-产品配件

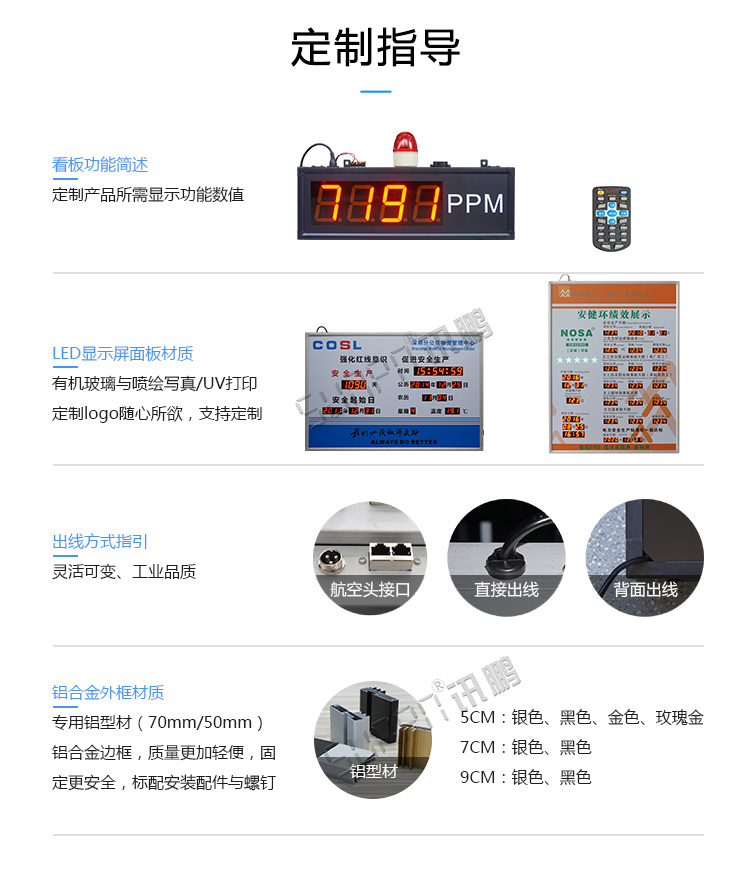

4-20ma信号显示屏-定制指导

4-20ma信号显示屏-案例参考

4-20ma信号显示屏-应用场景

【ZC000047】
